2.5 インチ ドライブ・バックプレーンの取り外し

このセクションの手順に従って、2.5 インチ ドライブ・バックプレーンを取り外します。

手順

1. サーバーがラックに取り付けられている場合は、サーバーをラックからスライドさせて外すか、レールをスライドさせてトップ・カバーにアクセスするか、またはサーバーをラックから取り外します。サーバー交換を参照してください。
2. 前面トップ・カバーを取り外します。前面トップ・カバーの取り外しを参照してください。
3. 前面エアー・バッフルを取り外します。前面エアー・バッフルの取り外しを参照してください。
4. ファンおよびファン・ケージを取り外します。ファンの取り外しおよび ファン・ケージの取り外しを参照してください。
5. すべての 2.5 インチ ホット・スワップ・ドライブとドライブ・フィラーを取り外します。2.5 インチ ホット・スワップ・ドライブの取り外しを参照してください。
6. まず、ケーブル接続を記録します。次に、電源ケーブルおよび信号ケーブルをすべてのバックプレーンから切り離します。
7. ドライブ・バックプレーン・キャリア・アセンブリーを取り外します。

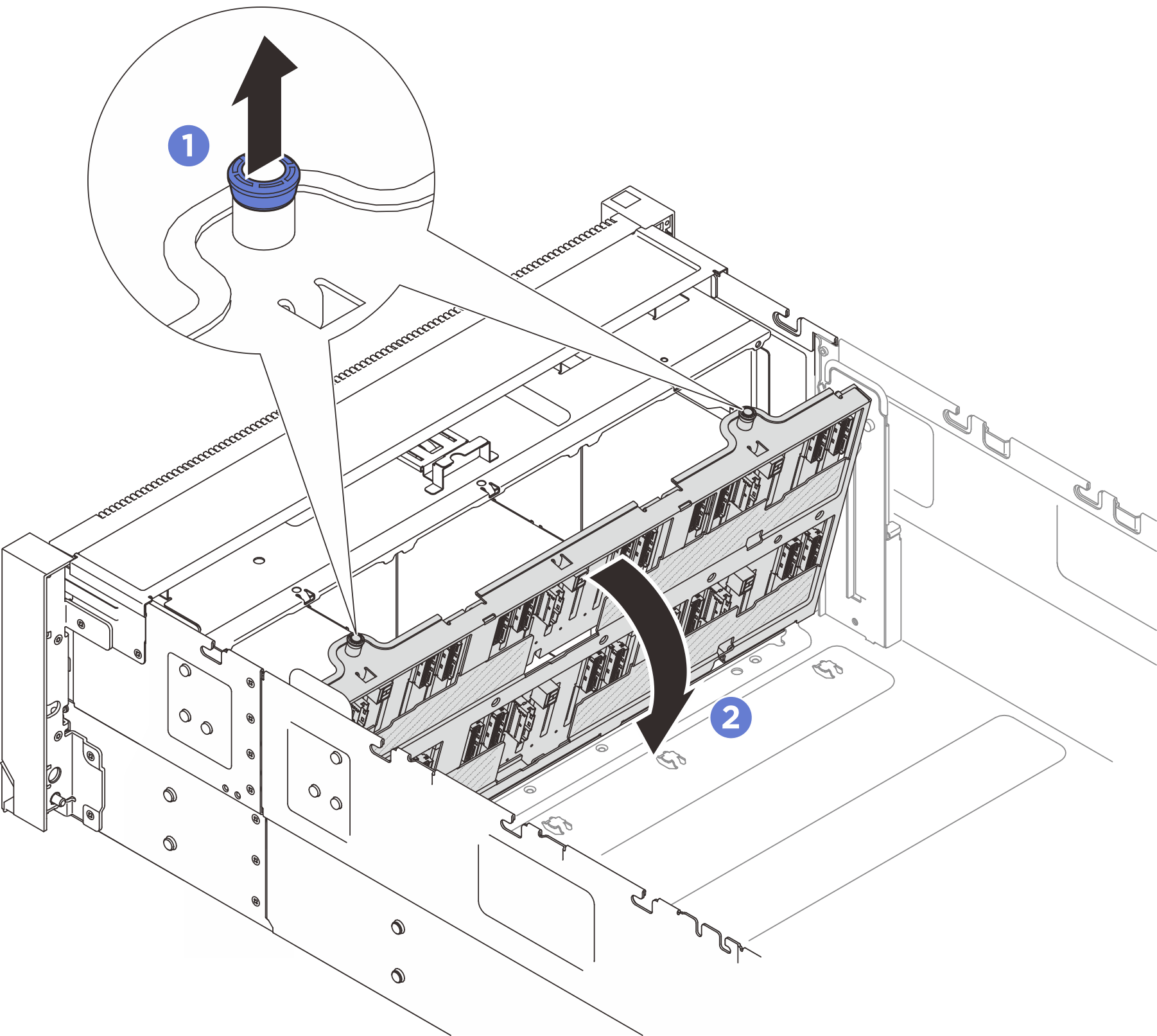

   図 1. ドライブ・バックプレーン・キャリア・アセンブリーの取り外し (2.5 インチ ベイ・シャーシ)


   1. プランジャーを引き上げ、バックプレーン・キャリアを取り外します。
   2. バックプレーン・キャリア上部を回転させてサーバーから取り外します。

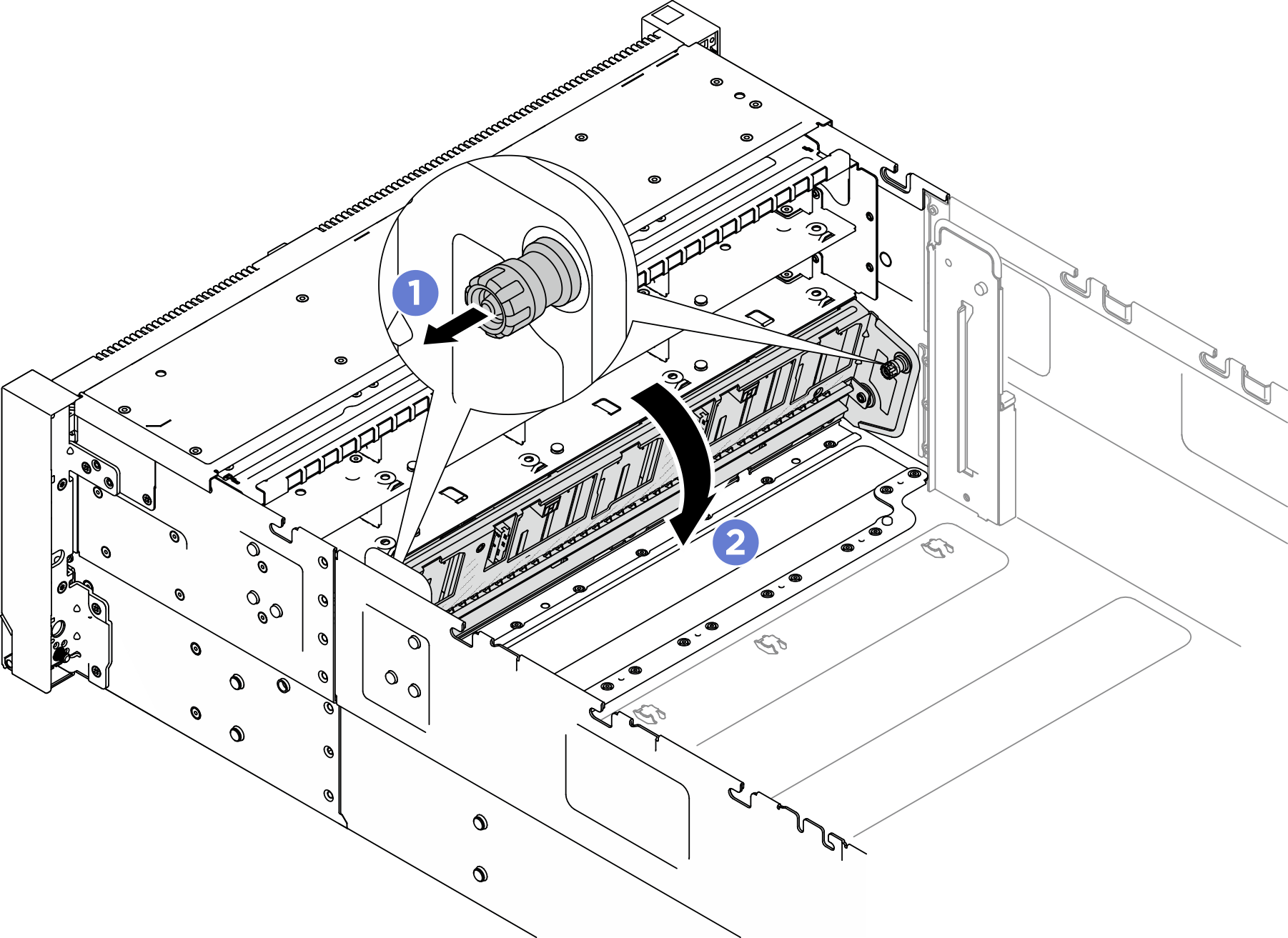

   図 2. ドライブ・バックプレーン・キャリア・アセンブリーの取り外し (E3.S ベイ・シャーシ)


   1. プランジャーを引き出し、バックプレーン・キャリアを取り外します。
   2. バックプレーン・キャリア上部を回転させてサーバーから取り外します。
8. バックプレーンを固定している 2 本のねじを取り外します。次に、ドライブ・バックプレーン・キャリアからバックプレーンを取り外します。

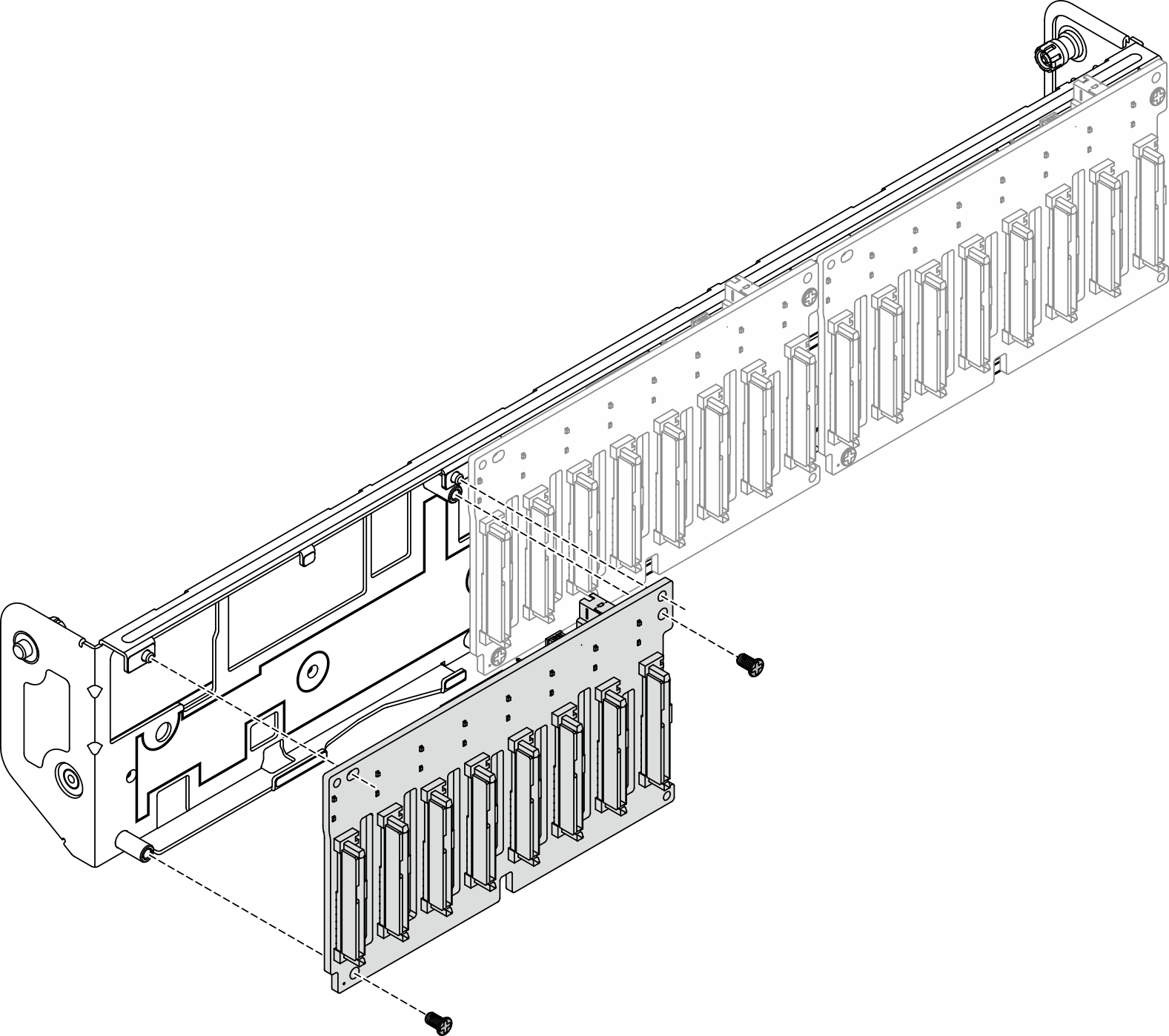

   図 3. キャリアからのバックプレーンの取り外し (2.5 インチ ベイ・シャーシ)



   図 4. キャリアからのバックプレーンの取り外し (E3.S ベイ・シャーシ)


9. 必要に応じて、バックプレーン・キャリアに 2 本のねじを戻します。
