Extracción de una placa posterior de la unidad de 2,5 pulgadas

Siga las instrucciones que aparecen en esta sección para extraer una placa posterior de la unidad de 2,5 pulgadas.

Acerca de esta tarea

Atención

  • Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.

  • Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

  • Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.

Procedimiento

  1. Si el servidor está instalado en un bastidor, deslice el servidor hacia fuera de los rieles de deslizamiento del bastidor para acceder a las cubiertas superiores, o quite el servidor del bastidor. Consulte Sustitución del servidor.
  2. Quite la cubierta superior frontal. Consulte Extracción de la cubierta superior frontal.
  3. Quite el deflector de aire frontal. Consulte Extracción del deflector de aire frontal.
  4. Quite los ventiladores y el compartimiento de la unidad. Consulte Extracción de un ventilador y Extracción del compartimiento del ventilador.
  5. Extraiga todas las unidades de intercambio en caliente y rellenos de unidad de 2,5 pulgadas. Consulte Extracción de una unidad de intercambio en caliente de 2,5 pulgadas.
  6. Registre primero las conexiones de los cables y, a continuación, desconecte los cables de alimentación y de señal de todas las placas posteriores.
  7. Quite el conjunto del transportador de la placa posterior de unidad.

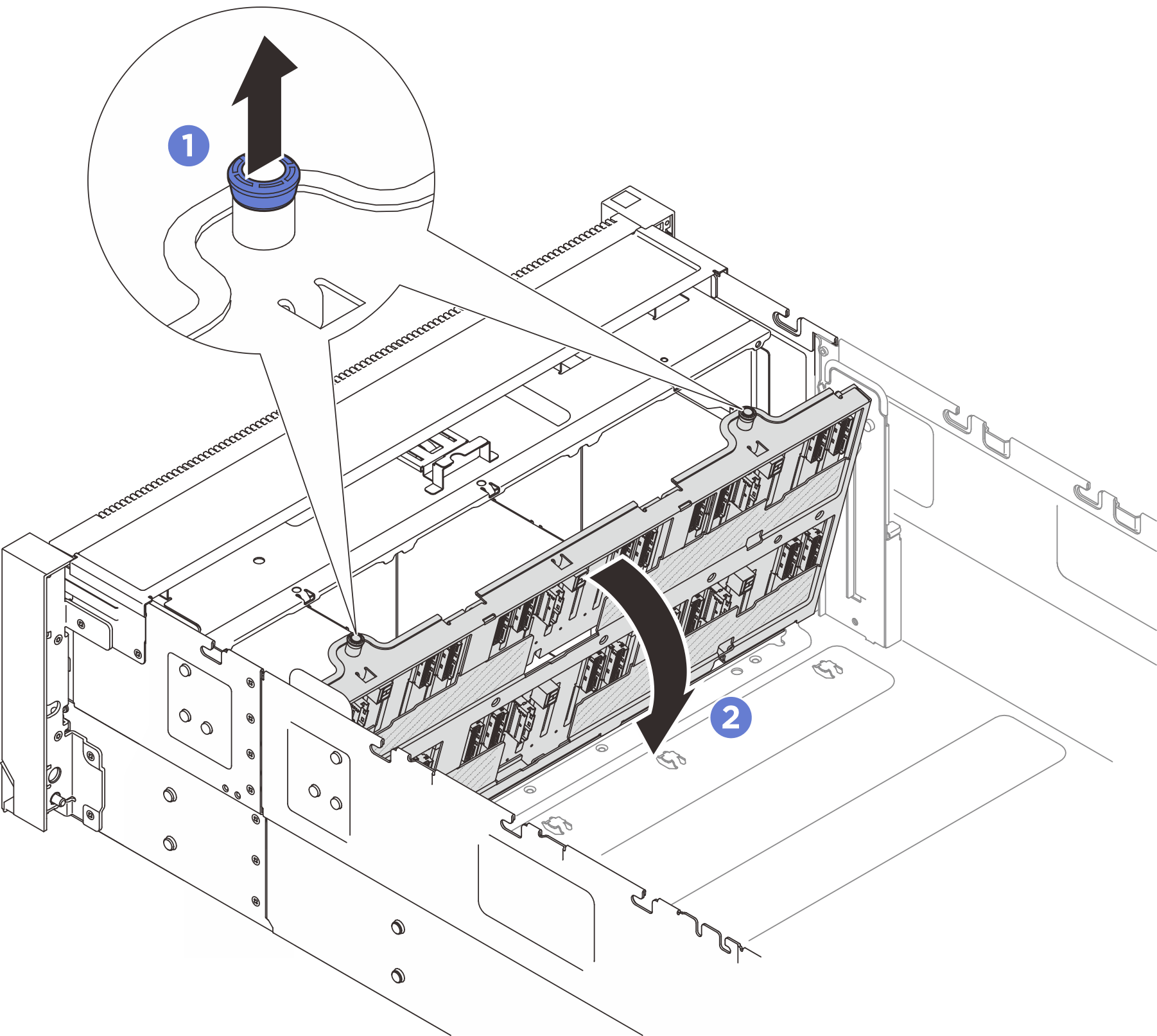

    Figura 1. Extracción del conjunto del transportador de la placa posterior de la unidad (chasis de bahía de 2,5 pulgadas)
    Removing drive backplane carrier assembly (2.5-inch bay chassis)
    1. Tire del émbolo hacia arriba para desenganchar el transportador de la placa posterior.
    2. Gire la parte superior del transportador de la placa posterior hacia afuera para quitarla del servidor.

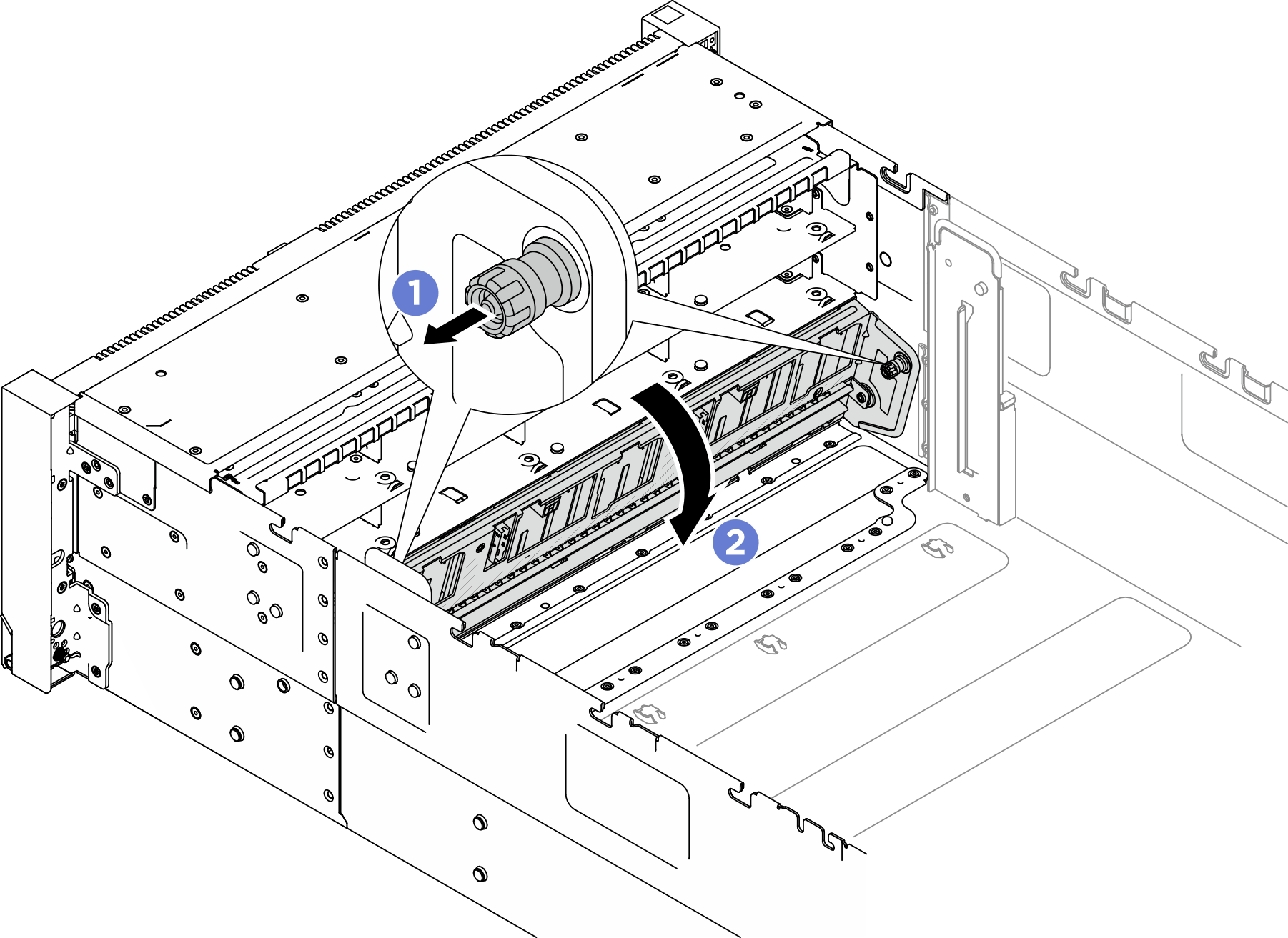

    Figura 2. Extracción del conjunto del transportador de la placa posterior de la unidad (chasis de bahía E3.S)
    Removing drive backplane carrier assembly (E3.S bay chassis)
    1. Tire del émbolo hacia fuera para desenganchar el transportador de la placa posterior.
    2. Gire la parte superior del transportador de la placa posterior hacia afuera para quitarla del servidor.
  8. Quite los dos tornillos que fijan la placa posterior y, a continuación, extraiga la placa posterior del transportador de la placa posterior de la unidad.

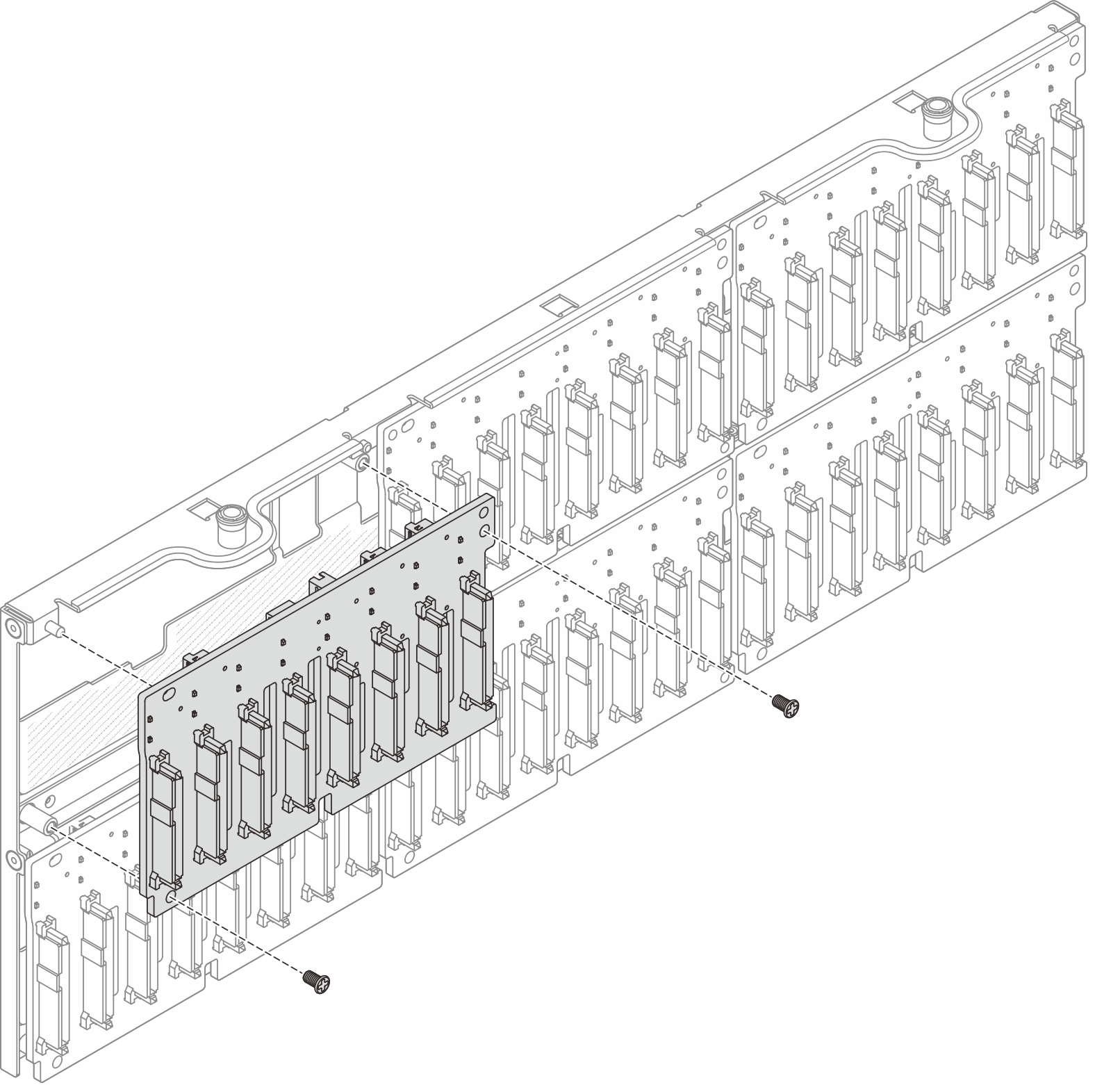

    Figura 3. Extracción de la placa posterior del transportador (chasis de bahía de 2,5 pulgadas)
    Removing backplane from carrier

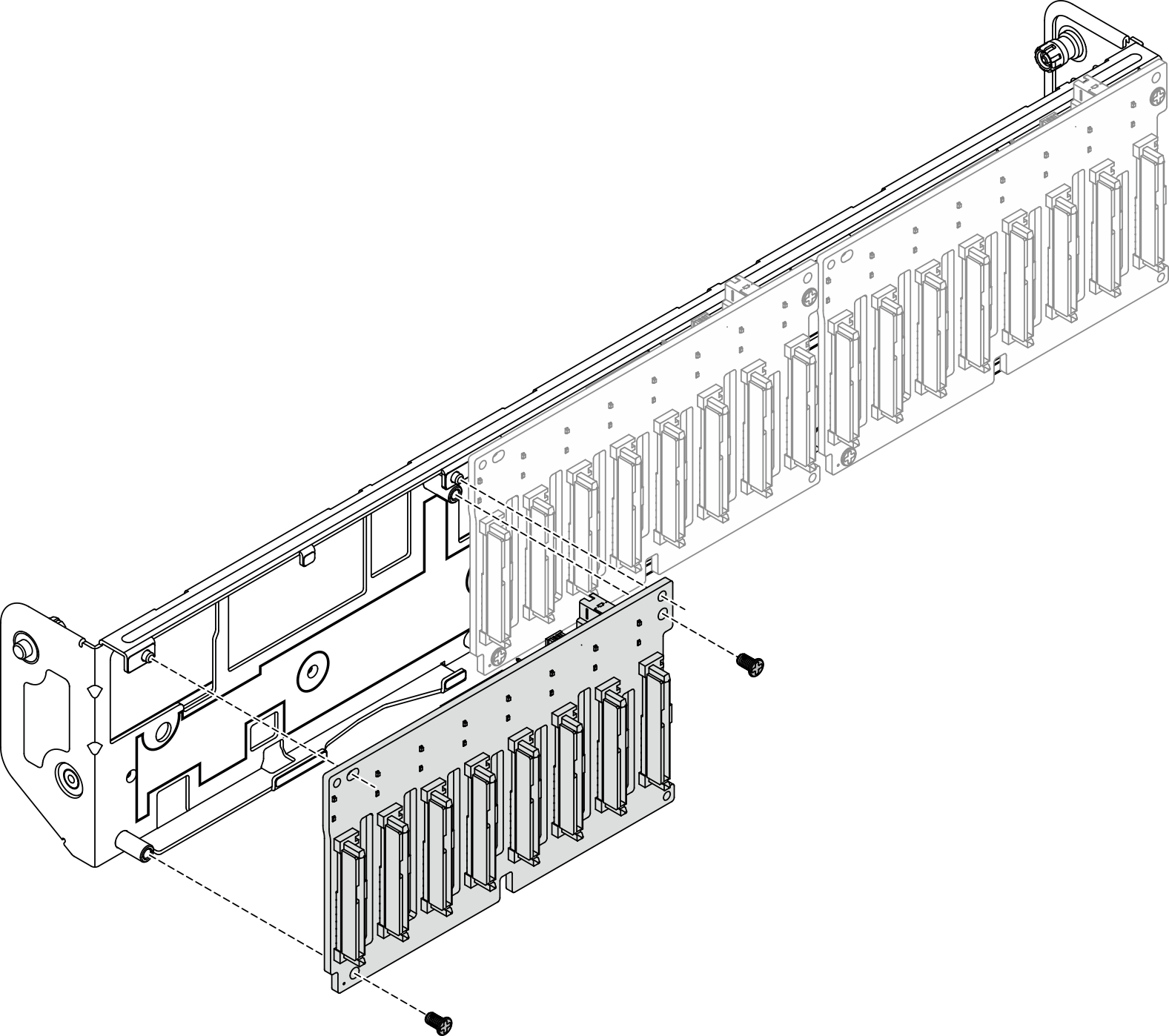

    Figura 4. Extracción de la placa posterior del transportador (chasis de bahía E3.S)
    Removing backplane from carrier
  9. Si es necesario, vuelva a guardar los dos tornillos en el transportador de la placa posterior.

Después de finalizar

  1. Instale una unidad de sustitución o rellene las bahías de la unidad correspondiente con rellenos de unidad. Consulte Instalación de una placa posterior de la unidad de 2,5 pulgadas.

  2. Si se le indica que devuelva el componente o dispositivo opcional, siga todas las instrucciones del embalaje y utilice los materiales de embalaje para el envío que se le suministraron.
