Снятие объединительной панели для 2,5-дюймовых дисков

В этом разделе приведены инструкции по снятию объединительной панели для 2,5-дюймовых дисков.

Об этой задаче

Внимание

  • Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

  • Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

  • Не допускайте воздействия статического электричества на устройство, поскольку это может привести к остановке системы и потере данных. Для этого храните компоненты, чувствительные к статическому электричеству, в антистатической упаковке до самой установки. При работе с такими устройствами обязательно используйте антистатический браслет или другую систему заземления.

Процедура

  1. Если сервер установлен в стойку, сдвиньте его по направляющим, чтобы получить доступ к верхним кожухам, или извлеките сервер из стойки. См. раздел Замена сервера.
  2. Снимите передний верхний кожух. См. раздел Снятие переднего верхнего кожуха.
  3. Снимите передний дефлектор. См. раздел Снятие переднего дефлектора.
  4. Снимите вентиляторы и отсек вентиляторов. См. разделы Снятие вентилятора и Снятие отсека вентиляторов.
  5. Извлеките все 2,5-дюймовые оперативно заменяемые диски и заглушки для дисков. См. раздел Снятие 2,5-дюймового оперативно заменяемого диска.
  6. Сперва запишите, как подключены кабели; затем отключите кабели питания и сигнальные кабели от всех объединительных панелей.
  7. Снимите блок держателя объединительной панели дисков.

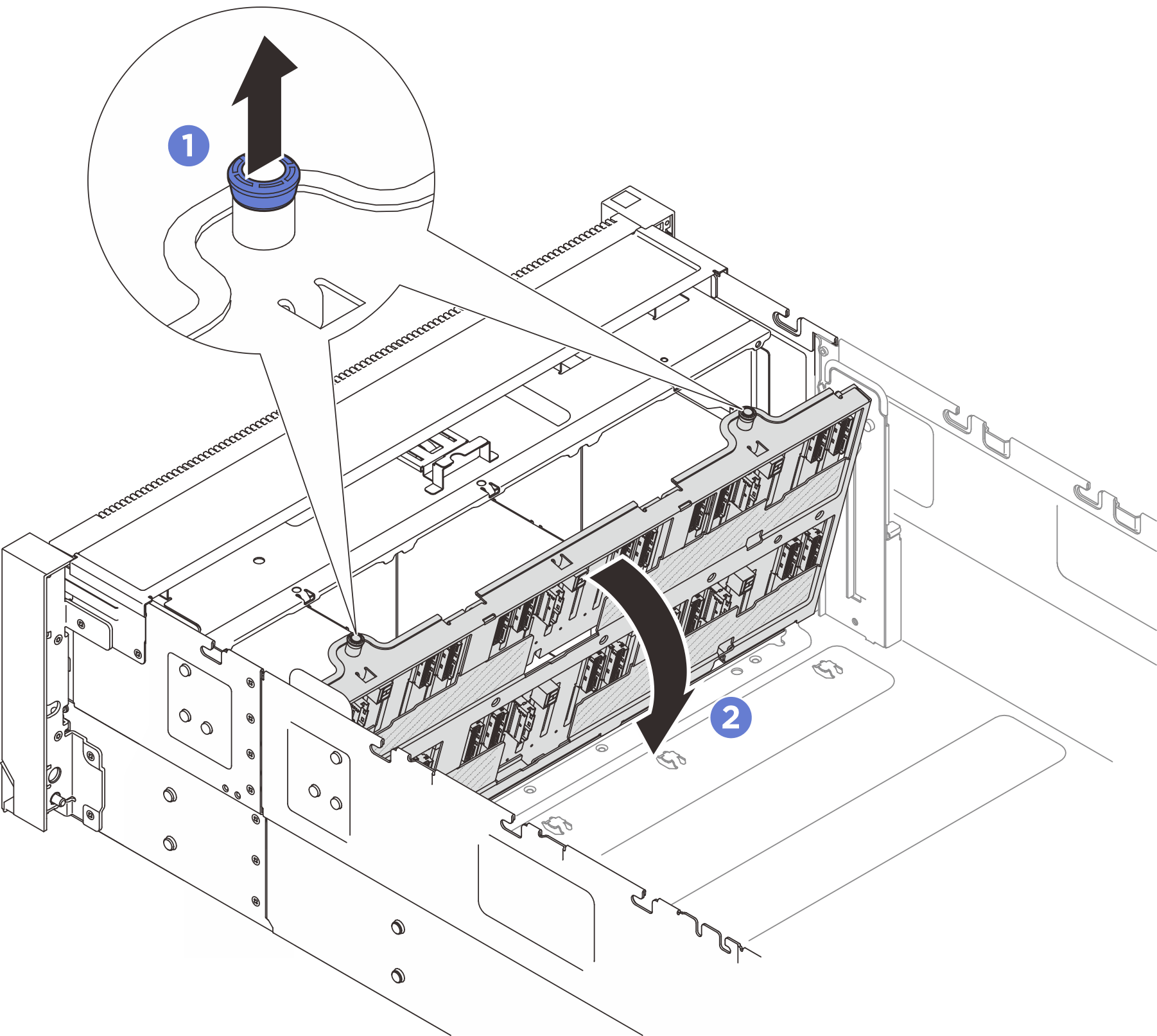

    Рис. 1. Снятие блока держателя объединительной панели дисков (рама с отсеками для 2,5-дюймовых дисков)
    Removing drive backplane carrier assembly (2.5-inch bay chassis)
    1. Потяните рычаг вверх, чтобы отсоединить держатель объединительной панели.
    2. Поверните верхнюю часть держателя объединительной панели в сторону, чтобы снять его с сервера.

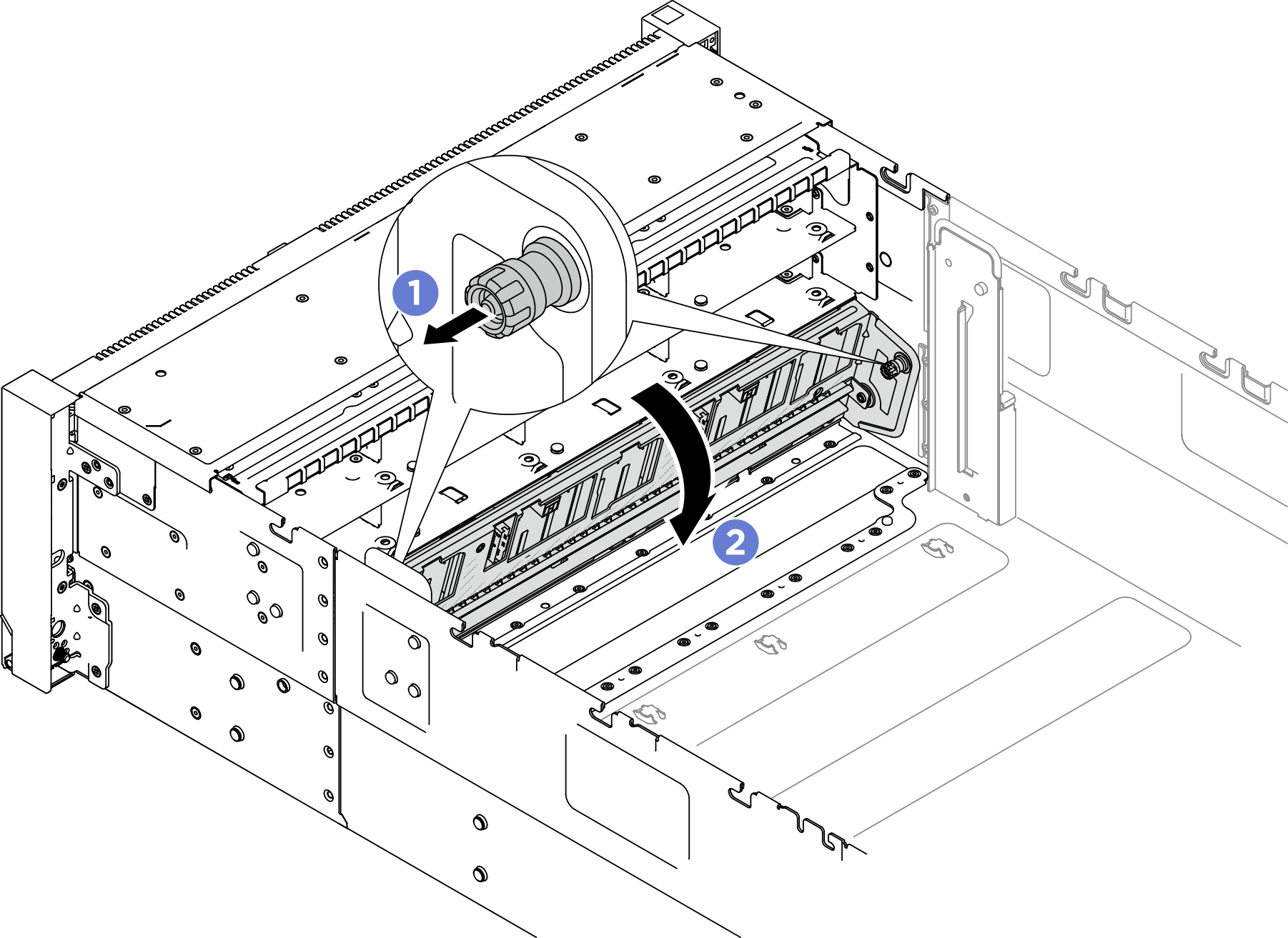

    Рис. 2. Снятие блока держателя объединительной панели дисков (рама с отсеками E3.S)
    Removing drive backplane carrier assembly (E3.S bay chassis)
    1. Потяните рычаг на себя, чтобы отсоединить держатель объединительной панели.
    2. Поверните верхнюю часть держателя объединительной панели в сторону, чтобы снять его с сервера.
  8. Открутите два винта, которые фиксируют объединительную панель, а затем снимите ее с держателя объединительной панели для дисков.

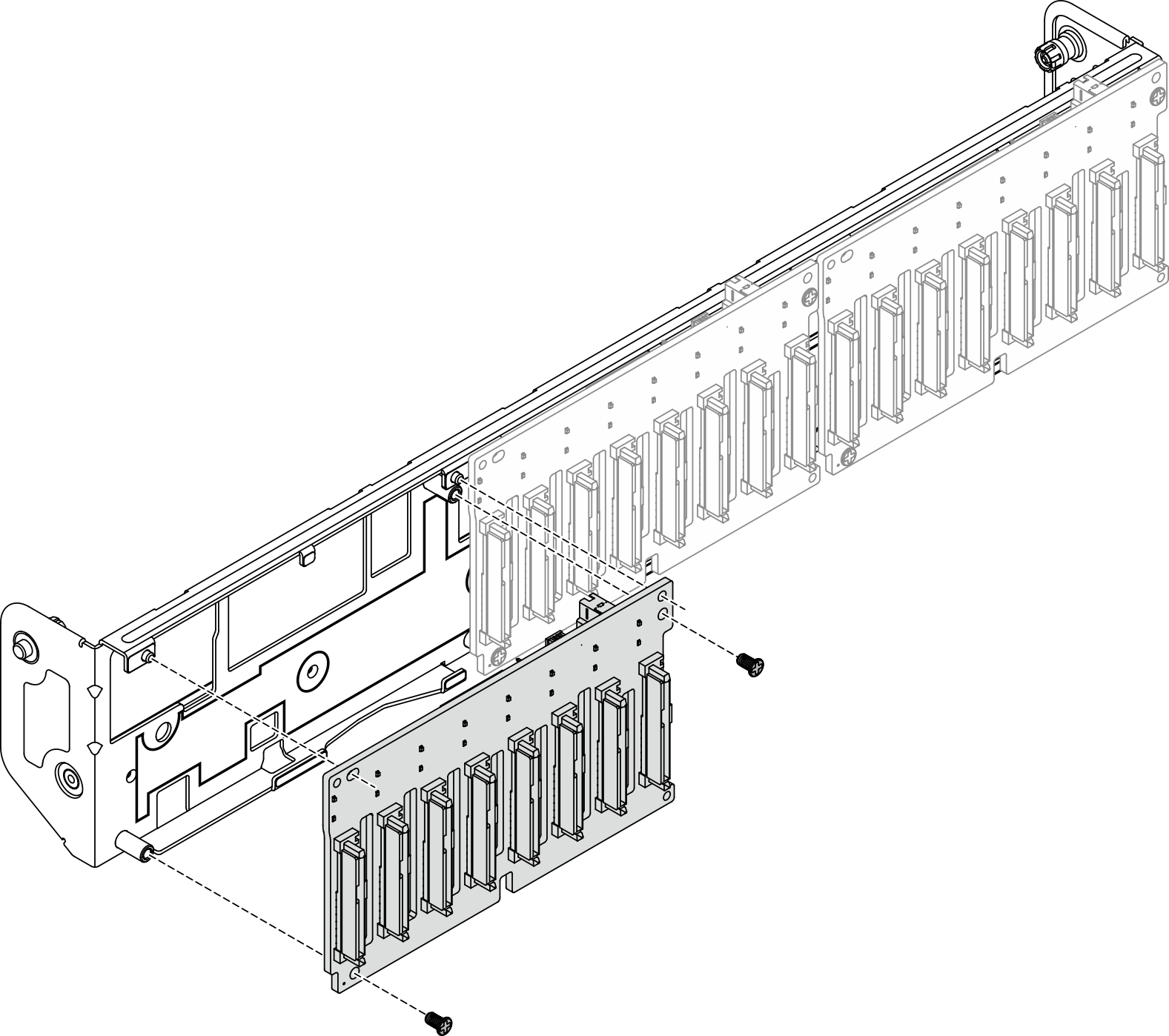

    Рис. 3. Снятие объединительной панели с держателя (рама с отсеками для 2,5-дюймовых дисков)
    Removing backplane from carrier

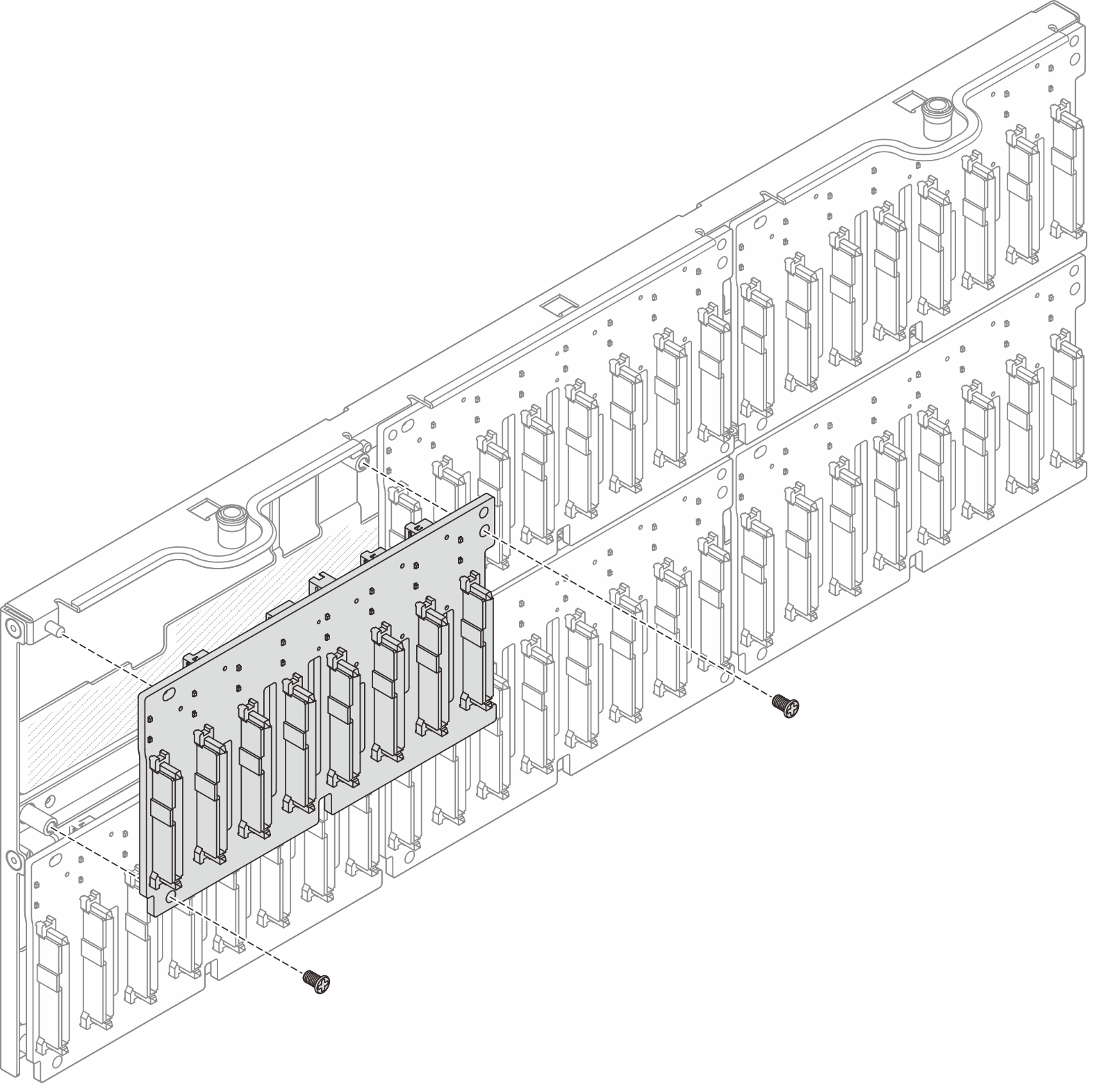

    Рис. 4. Снятие объединительной панели с держателя (рама с отсеками для дисков E3.S)
    Removing backplane from carrier
  9. Если потребуется, сохраните два винта в держателе объединительной панели.

После завершения

  1. Установите сменный модуль или соответствующие заглушки для дисков в отсеки для дисков. См. раздел Установка объединительной панели для 2,5-дюймовых дисков.

  2. При необходимости вернуть компонент или дополнительное устройство следуйте всем инструкциям по упаковке и используйте для отправки предоставленный упаковочный материал.
