卸下 2.5 英寸硬盘背板

按照本节中的说明卸下 2.5 英寸硬盘背板。

过程

1. 如果服务器安装在机架中，请沿机架滑动导轨滑出服务器以便接触到顶盖，或将服务器从机架中卸下。请参阅更换服务器。
2. 卸下前顶盖。请参阅卸下前顶盖。
3. 卸下正面导风罩。请参阅卸下正面导风罩。
4. 卸下风扇和风扇架。请参阅卸下风扇和卸下风扇架。
5. 卸下所有 2.5 英寸热插拔硬盘和硬盘填充件。请参阅卸下 2.5 英寸热插拔硬盘。
6. 先记下线缆连接方式；然后，从所有背板上拔下电源线和信号线缆。
7. 卸下硬盘背板托架组合件。

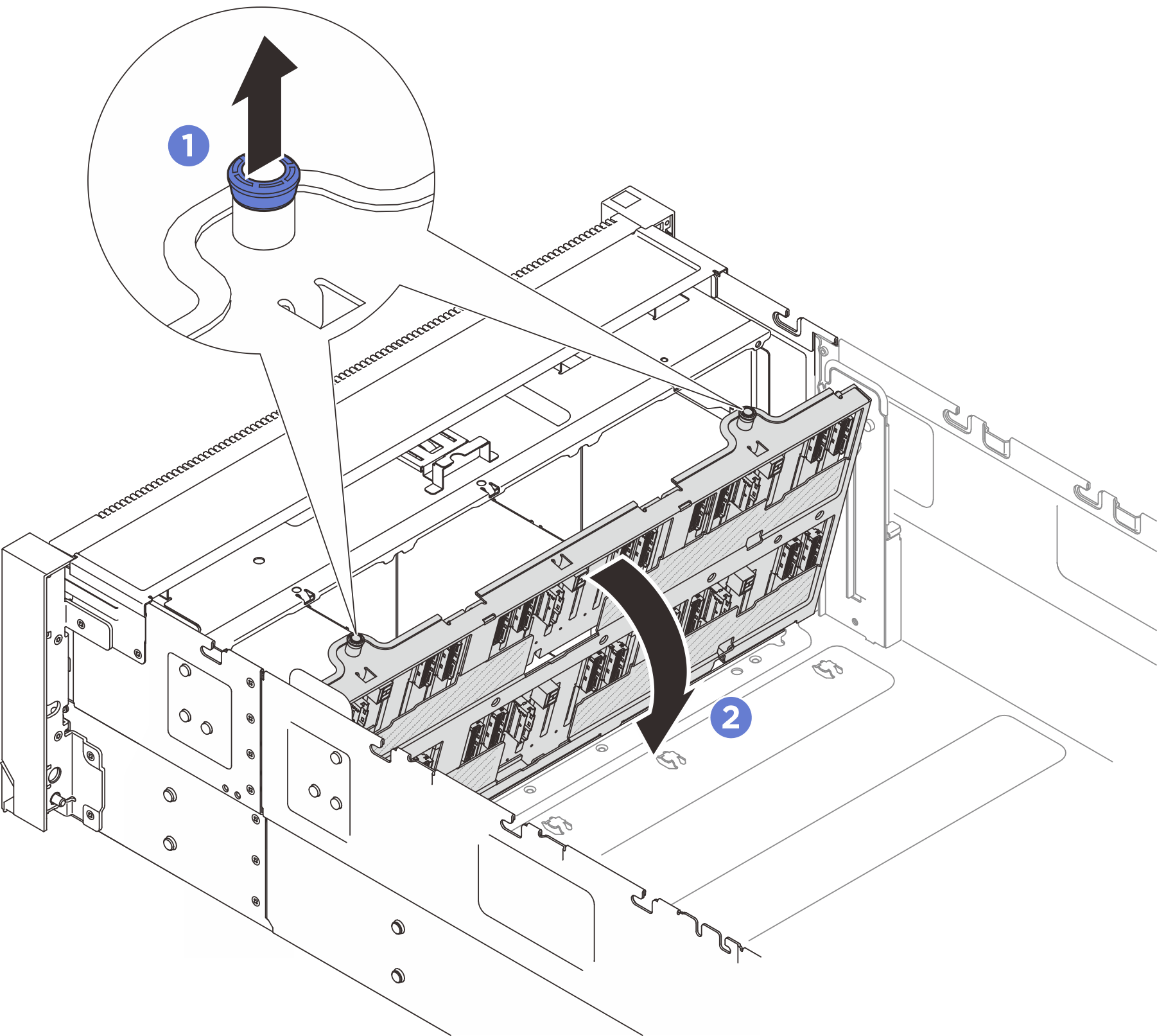

   图 1. 卸下硬盘背板托架组合件（2.5 英寸插槽机箱）


   1. 向上拉柱塞以使背板托架脱离。
   2. 旋开背板托架顶部以使背板托架脱离服务器。

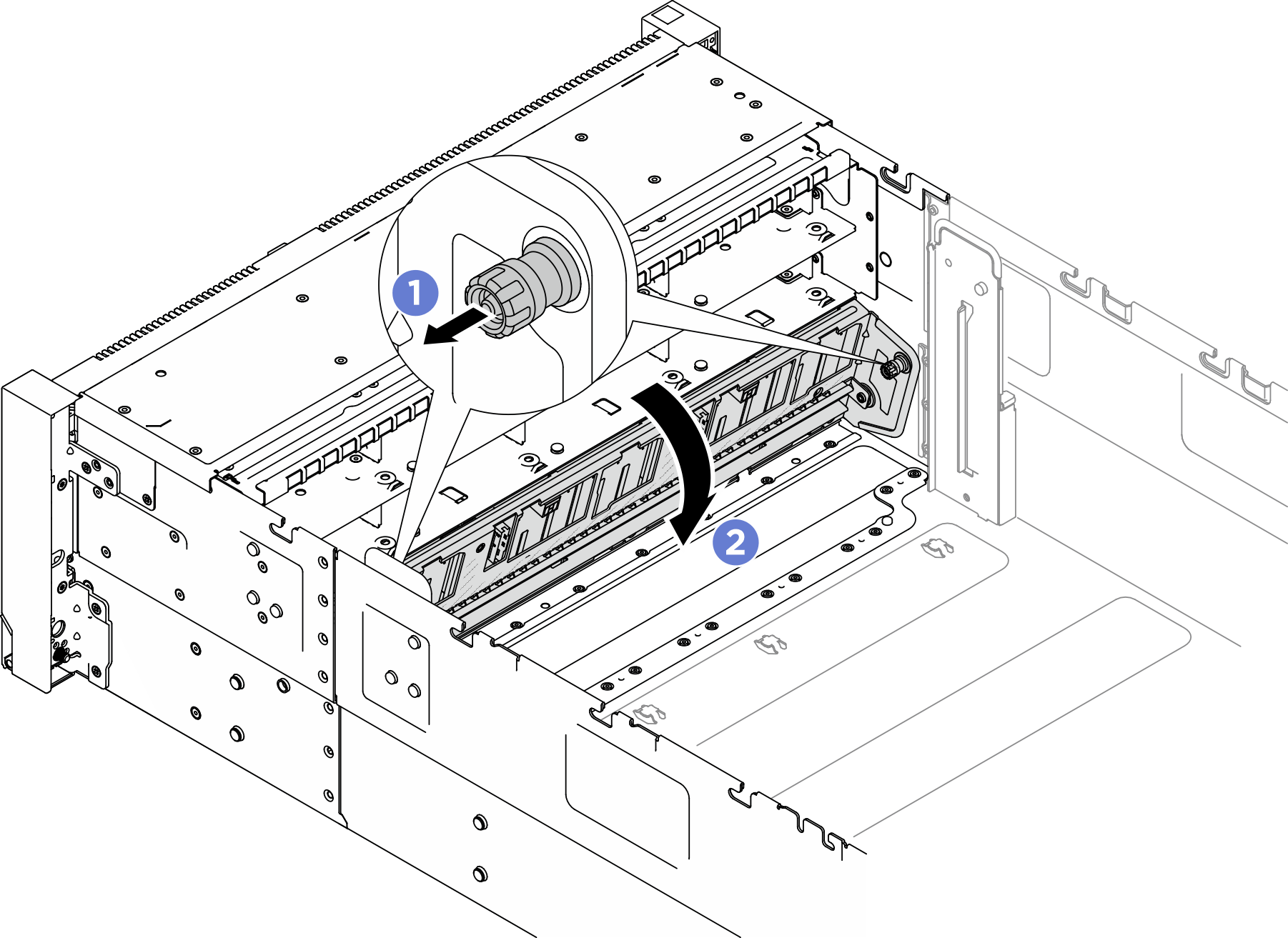

   图 2. 卸下硬盘背板托架组合件（E3.S 插槽机箱）


   1. 向外拉动柱塞以使背板托架松开。
   2. 旋开背板托架顶部以使背板托架脱离服务器。
8. 卸下用于固定背板的两颗螺钉；然后，从硬盘背板托架上卸下背板。

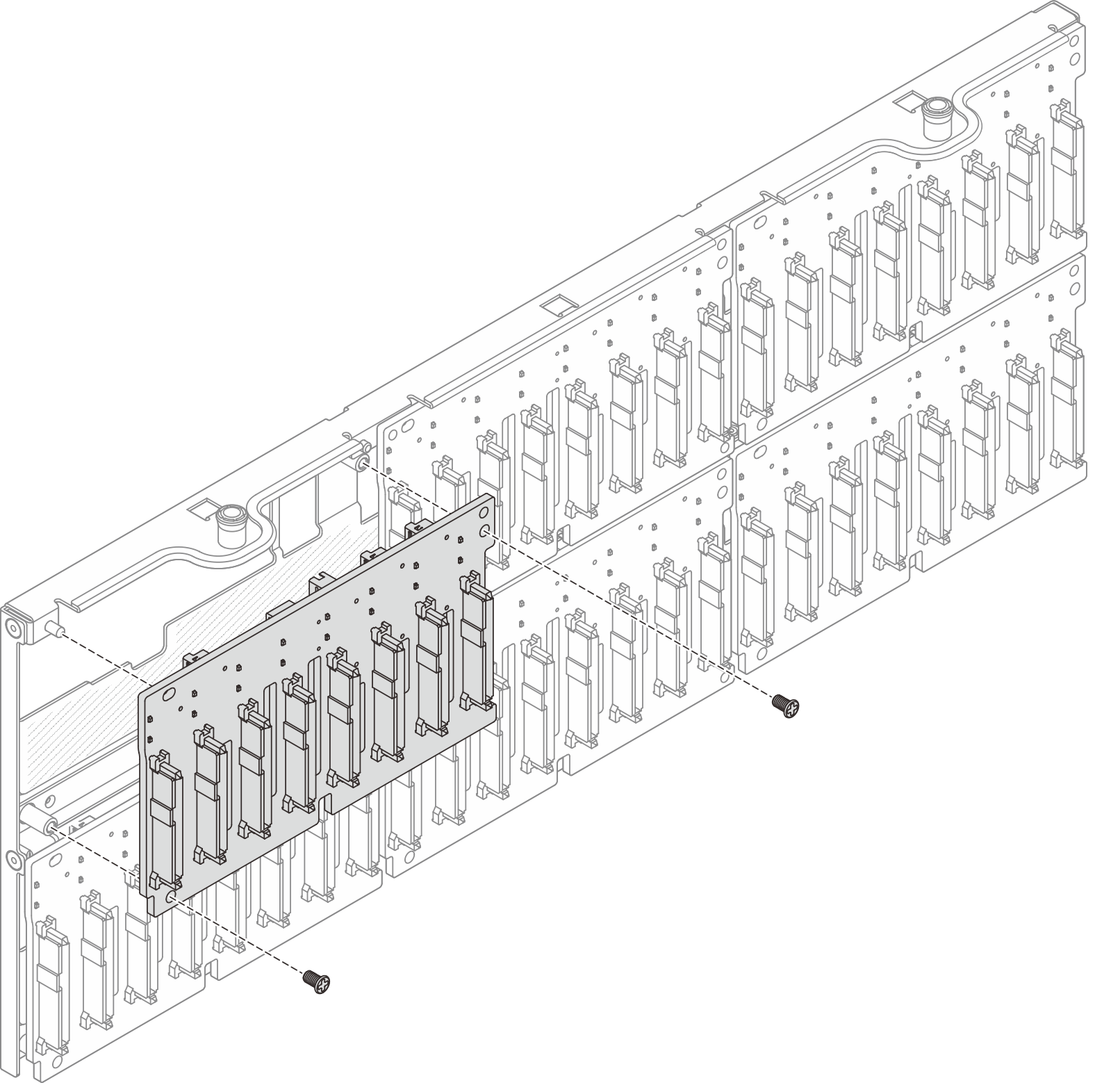

   图 3. 从托架上卸下背板（2.5 英寸插槽机箱）

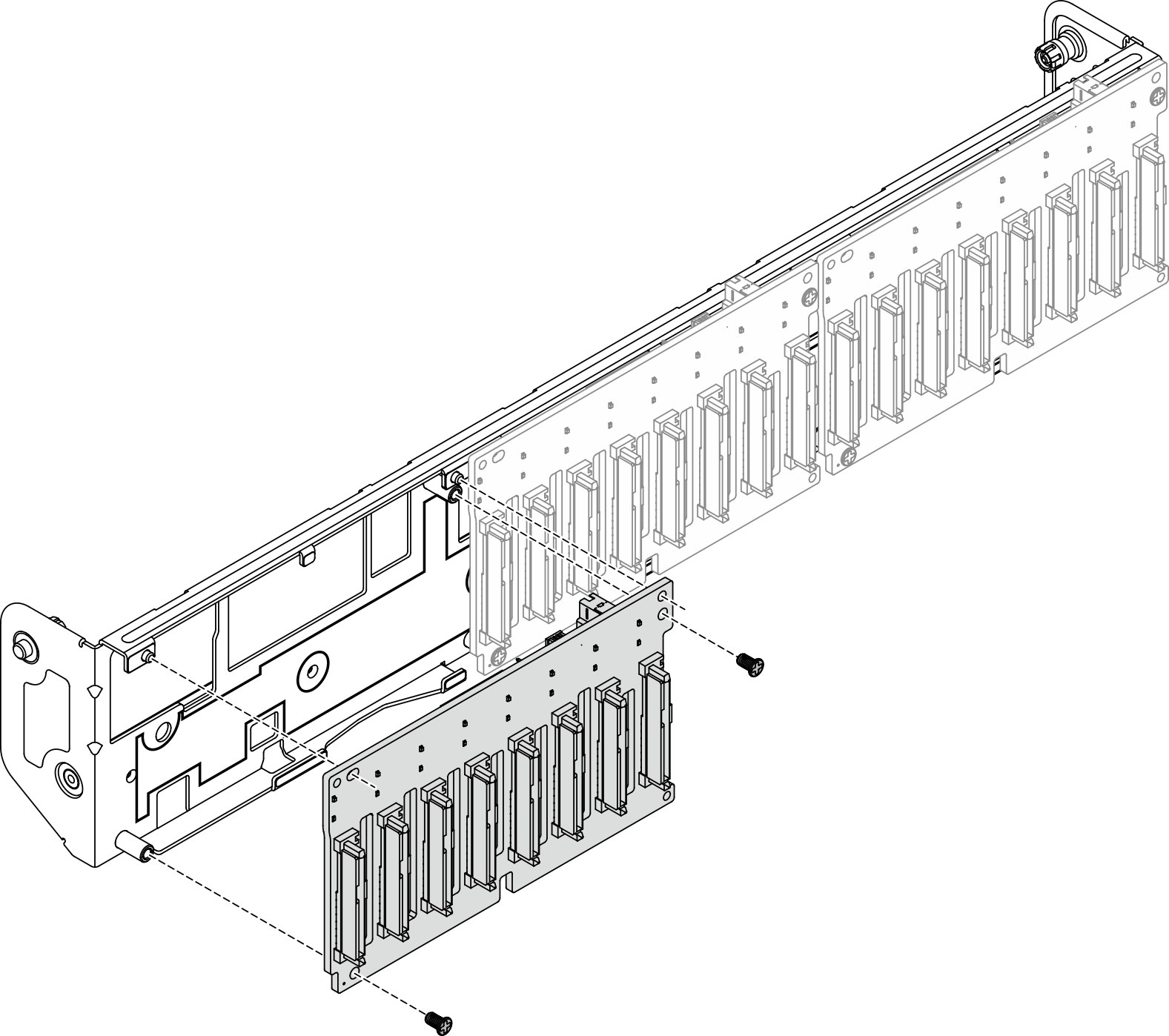

   图 4. 从托架上卸下背板（E3.S 插槽机箱）


9. 如有必要，请将两颗螺钉放回背板托架中。
