2.5인치 드라이브 백플레인 제거

이 섹션의 지침에 따라 2.5인치 드라이브 백플레인을 제거하십시오.

절차

1. 서버가 랙에 설치되어 있는 경우 랙 슬라이드 레일에서 서버를 밀어 윗면 덮개에 액세스하거나 랙에서 서버를 제거하십시오. 서버 교체의 내용을 참조하십시오.
2. 앞쪽 윗면 덮개를 제거하십시오. 앞면 윗면 덮개 제거의 내용을 참조하십시오.
3. 앞면 공기 조절 장치를 제거하십시오. 앞면 공기 조절 장치 제거의 내용을 참조하십시오.
4. 팬 및 팬 케이지를 제거하십시오. 팬 제거 및 팬 케이지 제거의 내용을 참조하십시오.
5. 2.5인치 핫 스왑 드라이브 및 드라이브 필러를 모두 제거하십시오. 2.5인치 핫 스왑 드라이브 제거의 내용을 참조하십시오.
6. 먼저 케이블 연결을 기록한 후 모든 백플레인에서 전원과 신호 케이블을 분리하십시오.
7. 드라이브 백플레인 캐리어 어셈블리를 제거하십시오.

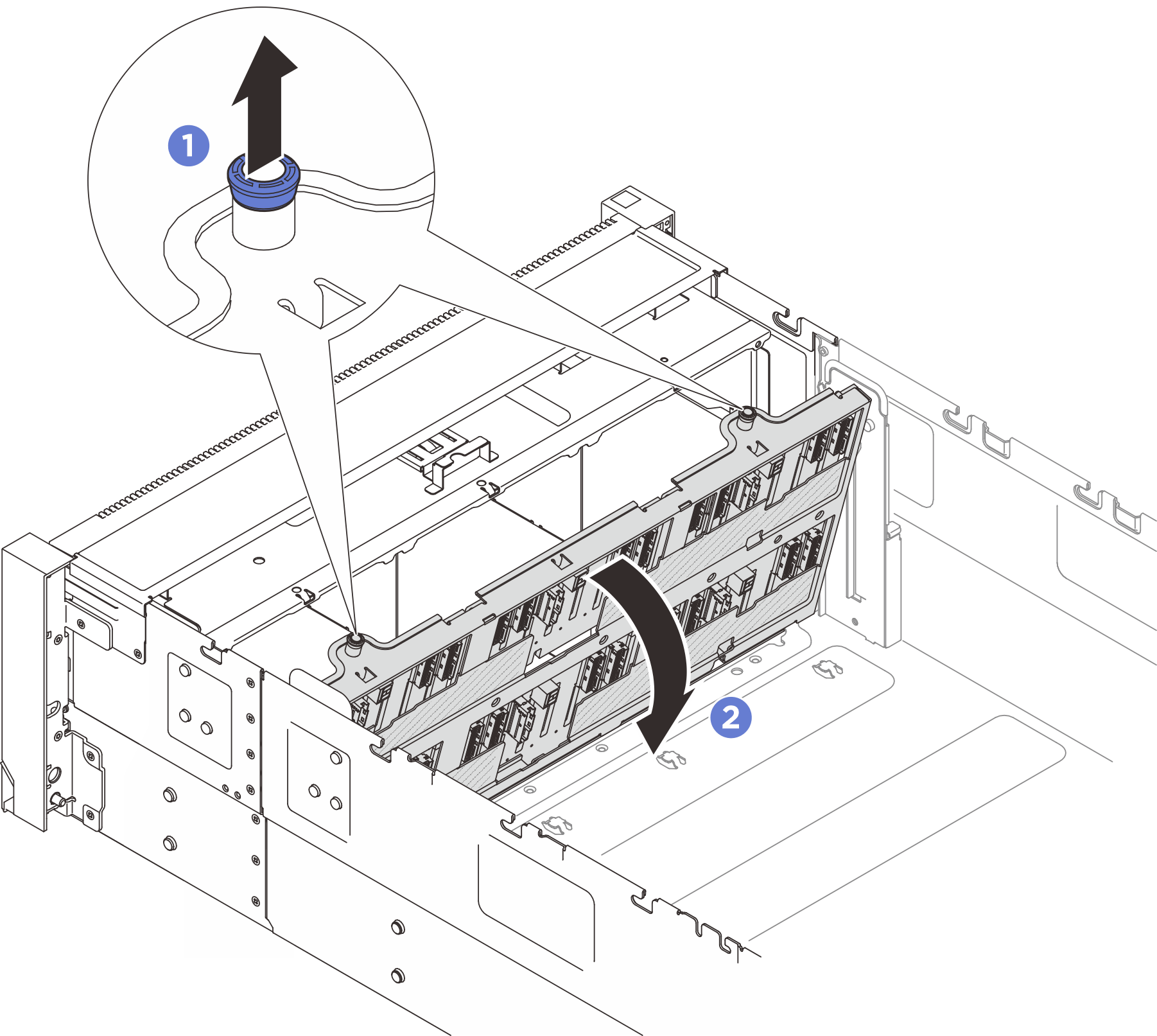

   그림 1. 드라이브 백플레인 캐리어 어셈블리 제거(2.5인치 베이 섀시)


   1. 플런저를 위로 당겨 백플레인 캐리어를 분리하십시오.
   2. 백플레인 캐리어의 상단을 돌려 서버에서 제거하십시오.

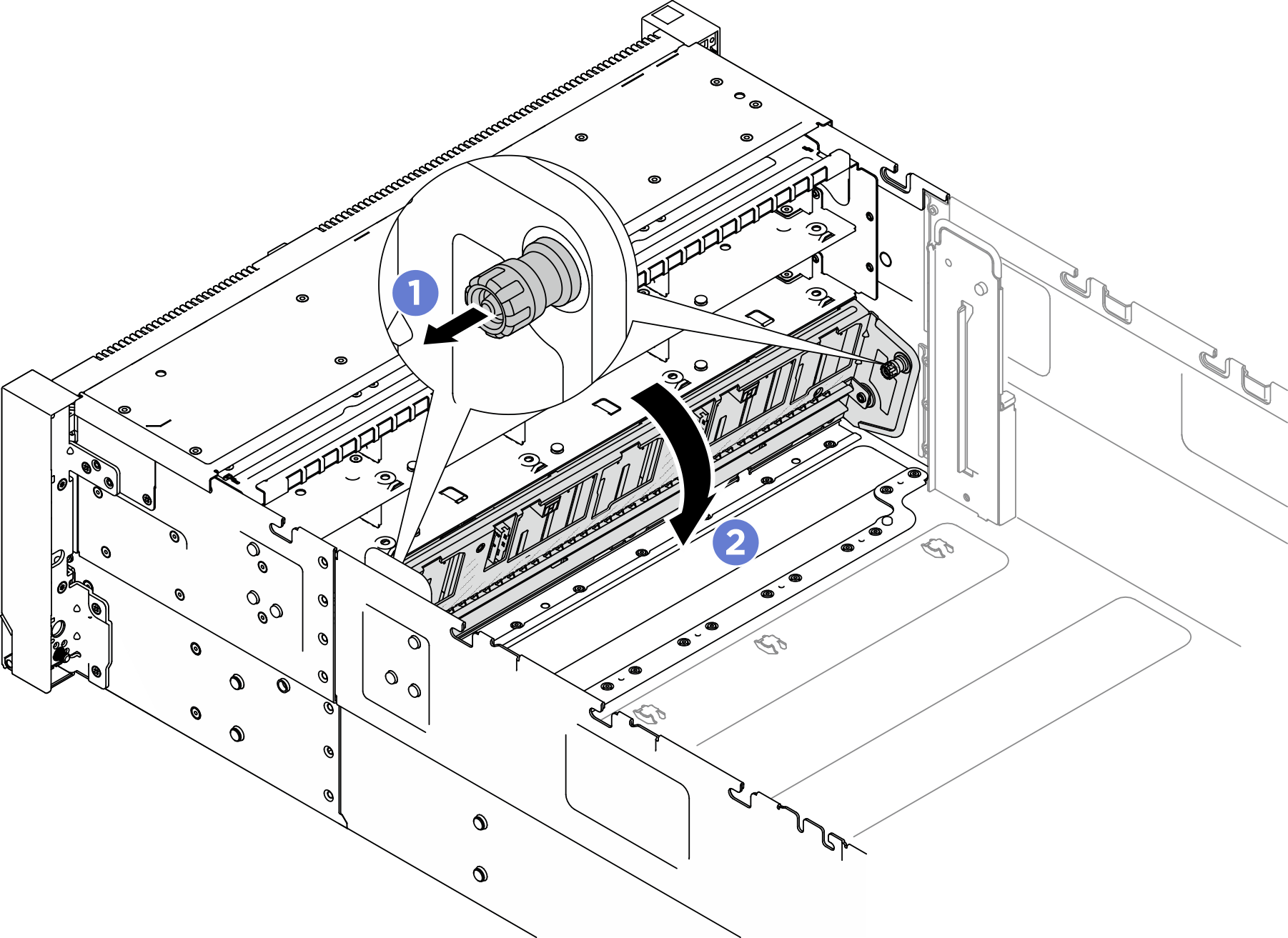

   그림 2. 드라이브 백플레인 캐리어 어셈블리 제거(E3.S 베이 섀시)


   1. 플런저를 당겨 백플레인 캐리어를 분리하십시오.
   2. 백플레인 캐리어의 상단을 돌려 서버에서 제거하십시오.
8. 백플레인을 고정하는 나사 2개를 제거한 다음 드라이브 백플레인 캐리어에서 백플레인을 제거하십시오.

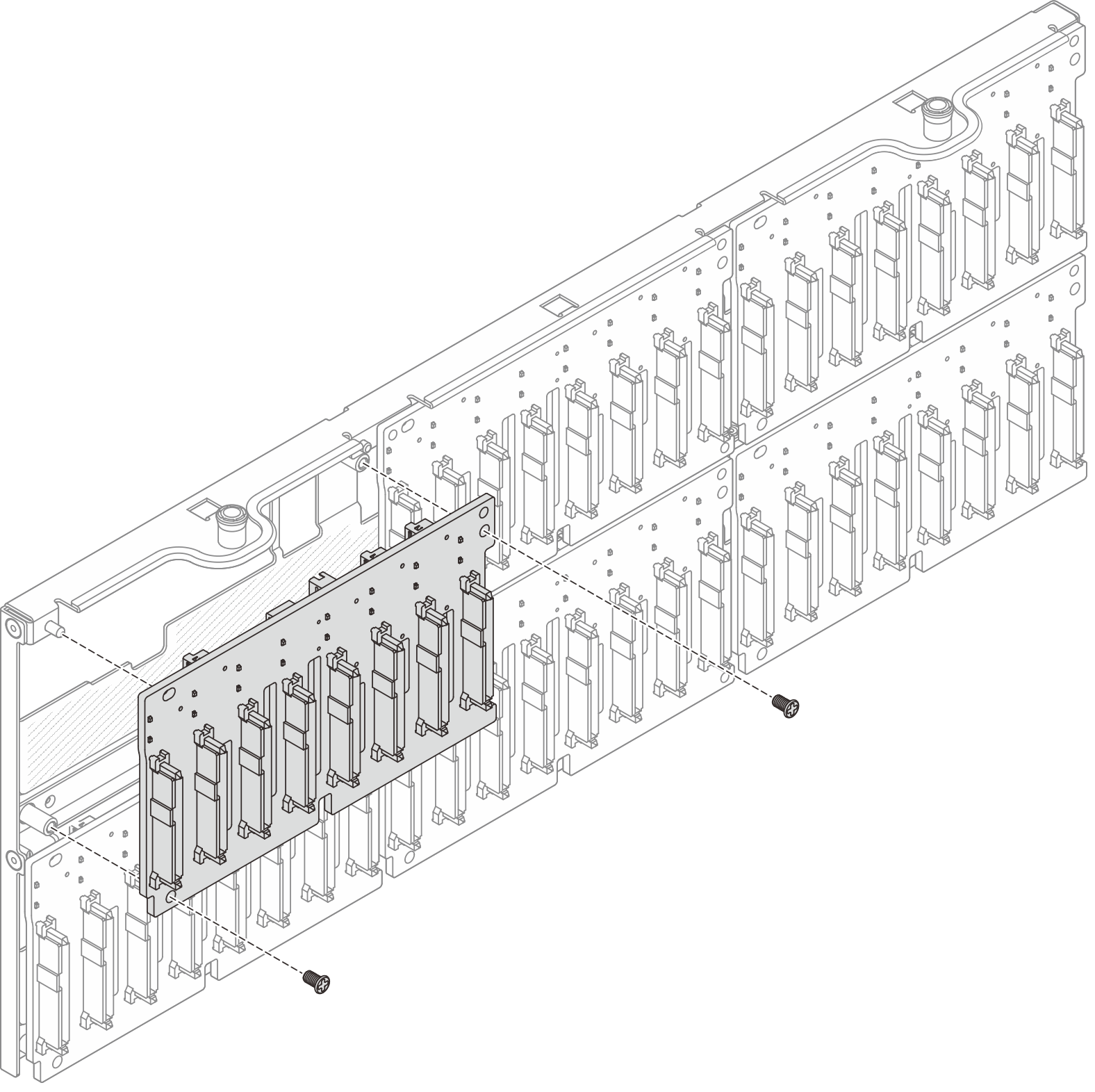

   그림 3. 캐리어에서 백플레인 제거(2.5인치 베이 섀시)

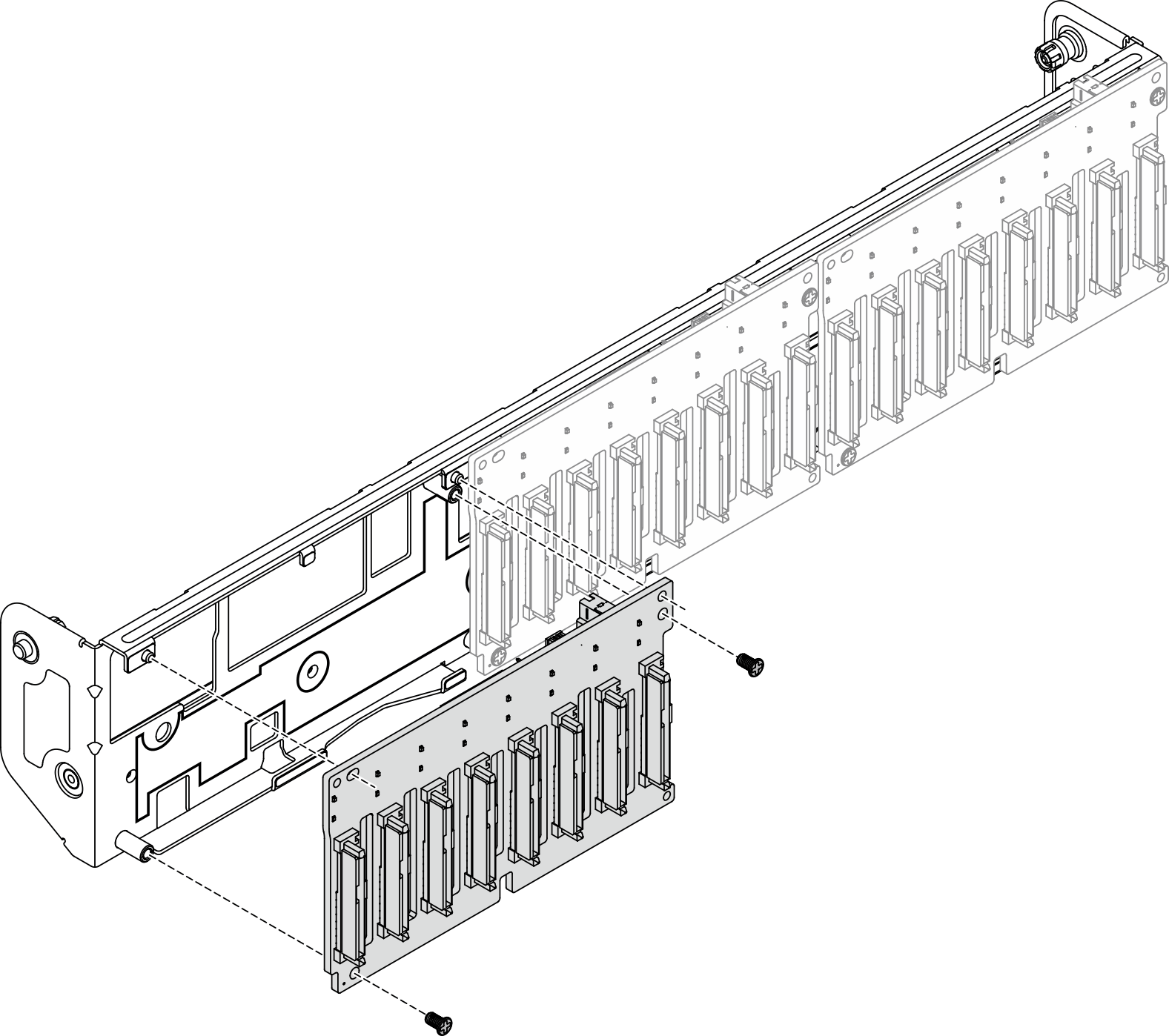

   그림 4. 캐리어에서 백플레인 제거(E3.S 베이 섀시)


9. 필요한 경우 백플레인 캐리어에 나사 2개를 보관하십시오.
