Retrait d'un fond de panier d'unité 2,5 pouces

Suivez les instructions de la présente section pour retirer le fond de panier d’unité 2,5 pouces.

À propos de cette tâche

Avertissement

  • Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

  • Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

  • Empêchez l’exposition à l’électricité statique, laquelle peut entraîner l’arrêt du système et la perte de données, en conservant les composants sensibles à l’électricité statique dans des emballages antistatiques jusqu’à leur installation, et en manipulant ces dispositifs en portant une dragonne de décharge électrostatique ou un autre système de mise à la terre.

Procédure

  1. Si le serveur est installé dans une armoire, faites sortir le serveur en le faisant glisser sur les glissières de l’armoire afin d’accéder aux carters supérieurs, ou retirez le serveur de l’armoire. Voir Remplacement du serveur.
  2. Retirez le carter supérieur avant. Pour plus d'informations, voir Retrait du carter supérieur avant.
  3. Retirez la grille d’aération avant. Pour plus d'informations, voir Retrait de la grille d’aération avant.
  4. Retirez les ventilateurs et le boîtier de ventilation. Voir Retrait d'un ventilateur et Retrait du boîtier de ventilation.
  5. Retirez toutes les unités remplaçables à chaud 2,5 pouces et les obturateurs d’unité. Voir Retrait d'une unité remplaçable à chaud de 2,5 pouces.
  6. Prenez d’abord note du branchement des câbles ; ensuite, débranchez les câbles d’alimentation et de signal de tous les fonds de panier.
  7. Retrait d'un support du fond de panier d'unité.

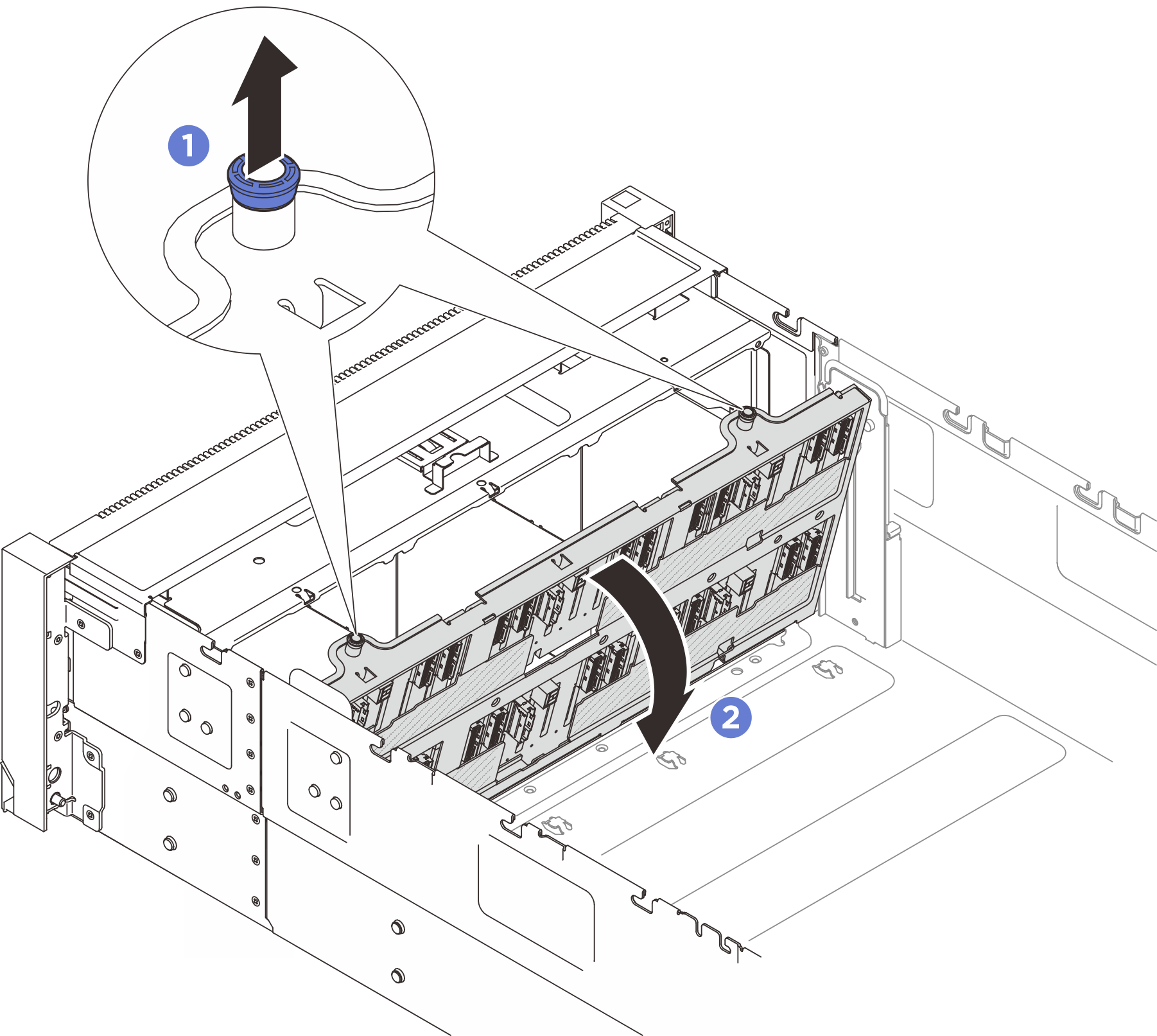

    Figure 1. Retrait du bloc support de fond de panier d’unité (châssis doté d’une baie 2,5 pouces)
    Removing drive backplane carrier assembly (2.5-inch bay chassis)
    1. Tirez le piston vers le haut pour libérer le support du fond de panier.
    2. Faites pivoter le haut du support du fond de panier pour le retirer du serveur.

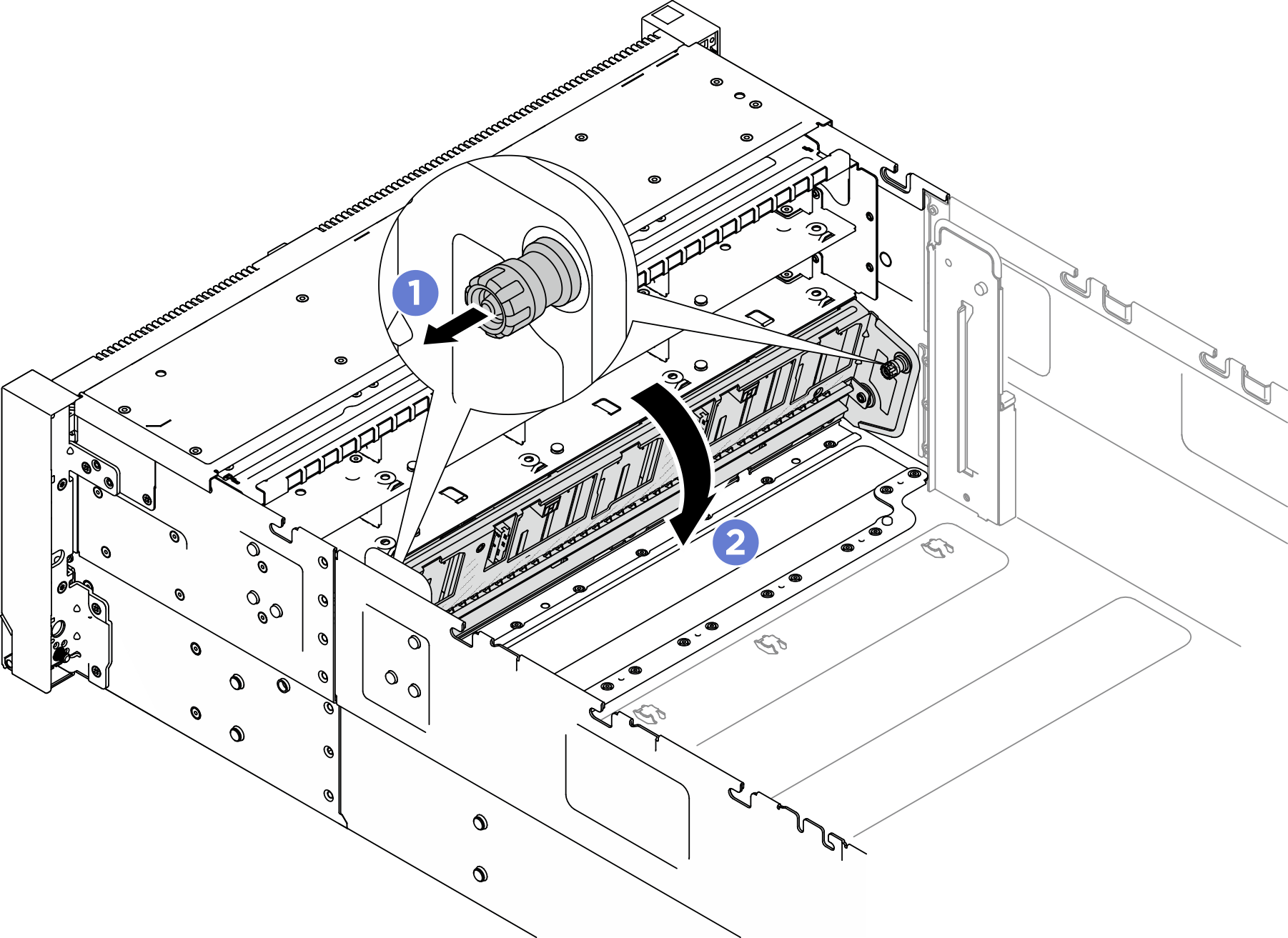

    Figure 2. Retrait d’un support de fond de panier d’unité (châssis doté d’une baie E3.S)
    Removing drive backplane carrier assembly (E3.S bay chassis)
    1. Tirez le piston afin de dégager le support du fond de panier.
    2. Faites pivoter le haut du support du fond de panier pour le retirer du serveur.
  8. Retirez les deux vis qui maintiennent le fond de panier ; ensuite, retirez le fond de panier d’unités de son support.

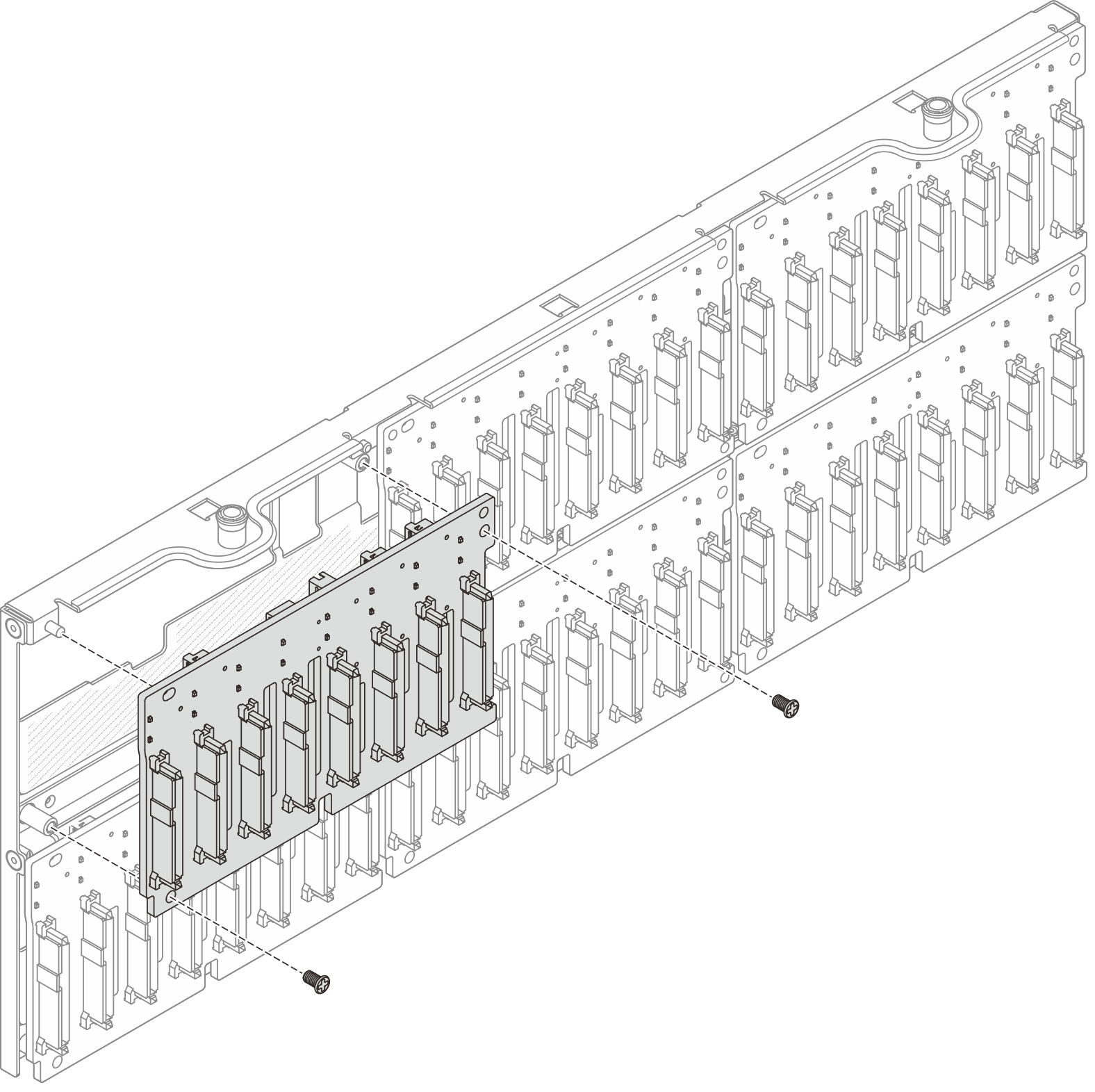

    Figure 3. Retrait du fond de panier du support (châssis doté d’une baie 2,5 pouces)
    Removing backplane from carrier

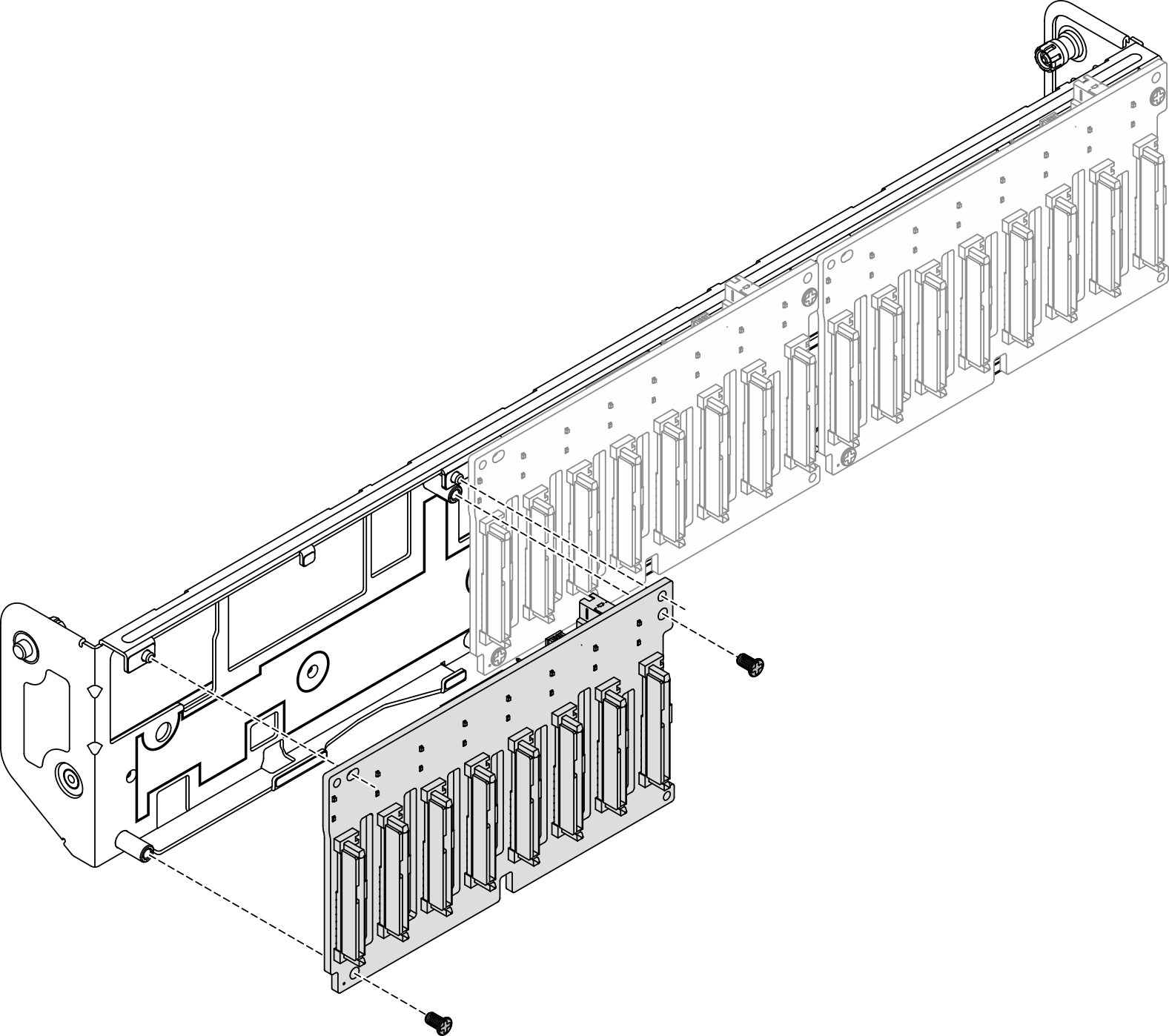

    Figure 4. Retrait du fond de panier du support (châssis doté d’une baie E3.S)
    Removing backplane from carrier
  9. Si nécessaire, rangez les deux vis dans le support du fond de panier.

Après avoir terminé

  1. Installez une unité de remplacement ou remplissez les baies d’unité correspondantes avec des obturateurs d’unité. Pour plus d'informations, voir Installation d'un fond de panier d'unité 2,5 pouces.

  2. Si vous devez renvoyer le composant ou le périphérique en option, suivez les instructions d’emballage et utilisez les matériaux que vous avez reçus pour l’emballer.

Vidéo de démonstration

Découvrez la procédure sur YouTube
