ถอดแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว

ทำตามคำแนะนำในส่วนนี้เพื่อถอดแบ็คเพลนไดรฟ์ขนาด 2.5 นิ้ว

ขั้นตอน

1. หากเซิร์ฟเวอร์ติดตั้งอยู่ในตู้แร็ค ให้เลื่อนเซิร์ฟเวอร์ออกจากรางเลื่อนของแร็คเพื่อให้มีที่เข้าถึงฝาครอบด้านหลัง หรือถอดเซิร์ฟเวอร์ออกจากแร็ค ดู การเปลี่ยนเซิร์ฟเวอร์
2. ถอดฝาครอบด้านบนด้านหน้า ดูถอดฝาครอบด้านบนด้านหน้า
3. ถอดแผ่นกั้นลมด้านหน้า ดูถอดแผ่นกั้นลมด้านหน้า
4. ถอดพัดลมและตัวครอบพัดลม โปรดดู ถอดพัดลม และ ถอดตัวครอบพัดลม
5. ถอดไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว และแผงครอบไดรฟ์ทั้งหมด โปรดดู ถอดไดรฟ์แบบ Hot-swap ขนาด 2.5 นิ้ว
6. จดบันทึกการเชื่อมต่อสายก่อน จากนั้นถอดสายไฟและสายสัญญาณออกจากแบ็คแพลนทั้งหมด
7. ถอดส่วนประกอบตัวนำแบ็คเพลนไดรฟ์

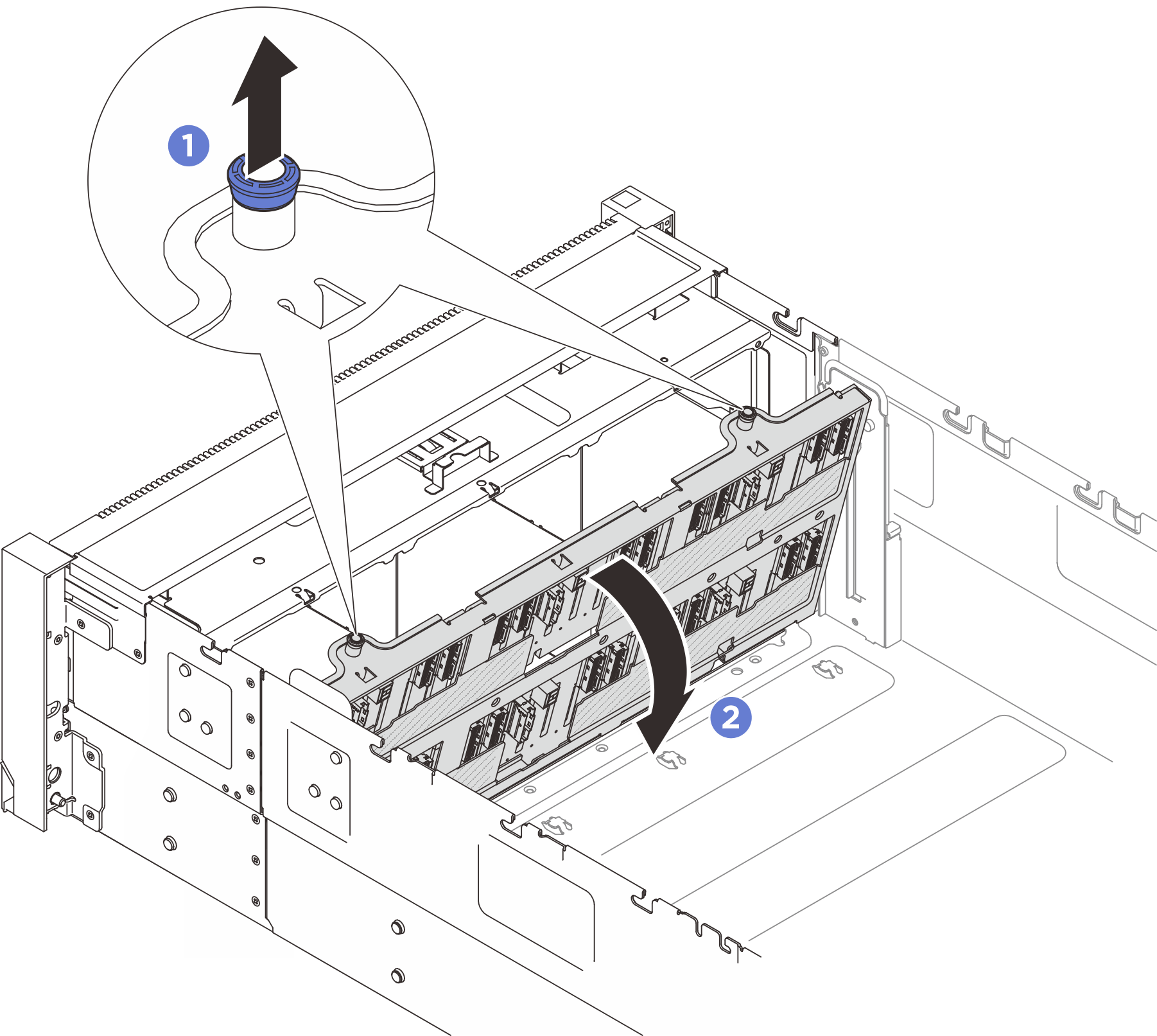

   รูปที่ 1. การถอดส่วนประกอบตัวนำแบ็คเพลนไดรฟ์ (ตัวเครื่องที่มีช่องใส่ขนาด 2.5 นิ้ว)


   1. ดึงพลันเจอร์ขึ้นเพื่อปลดตัวนำแบ็คเพลน
   2. หมุนส่วนบนสุดของตัวนำแบ็คเพลนออกเพื่อถอดออกจากเซิร์ฟเวอร์

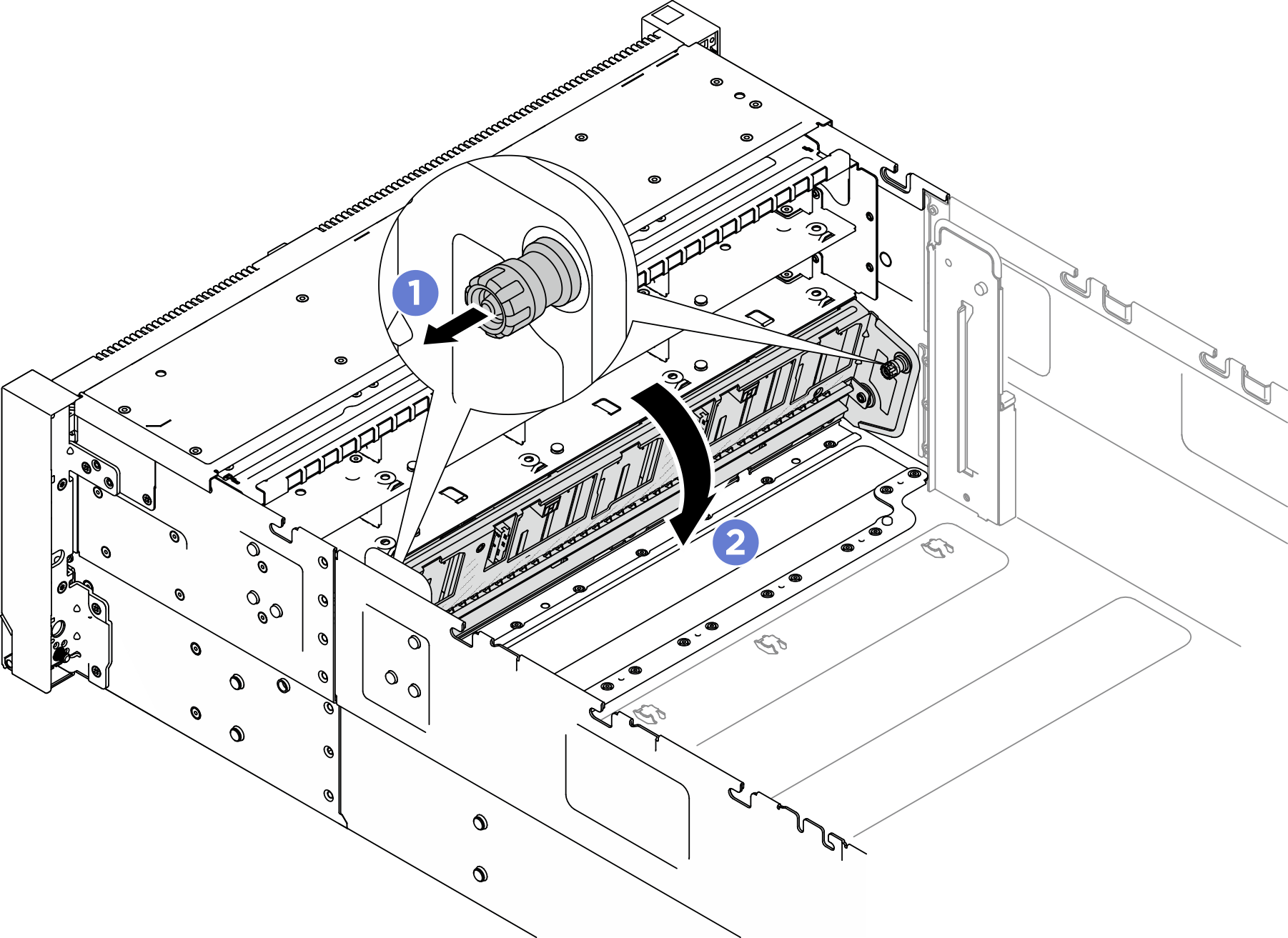

   รูปที่ 2. การถอดส่วนประกอบตัวนำแบ็คเพลนไดรฟ์ (ตัวเครื่องที่มีช่องใส่ E3.S)


   1. ดึงพลันเจอร์ออกเพื่อปลดตัวยึดแบ็คเพลน
   2. หมุนส่วนบนสุดของตัวนำแบ็คเพลนออกเพื่อถอดออกจากเซิร์ฟเวอร์
8. ถอดสกรูสองตัวที่ยึดแบ็คเพลนออก จากนั้น ถอดแบ็คเพลนออกจากตัวนำแบ็คเพลนไดรฟ์

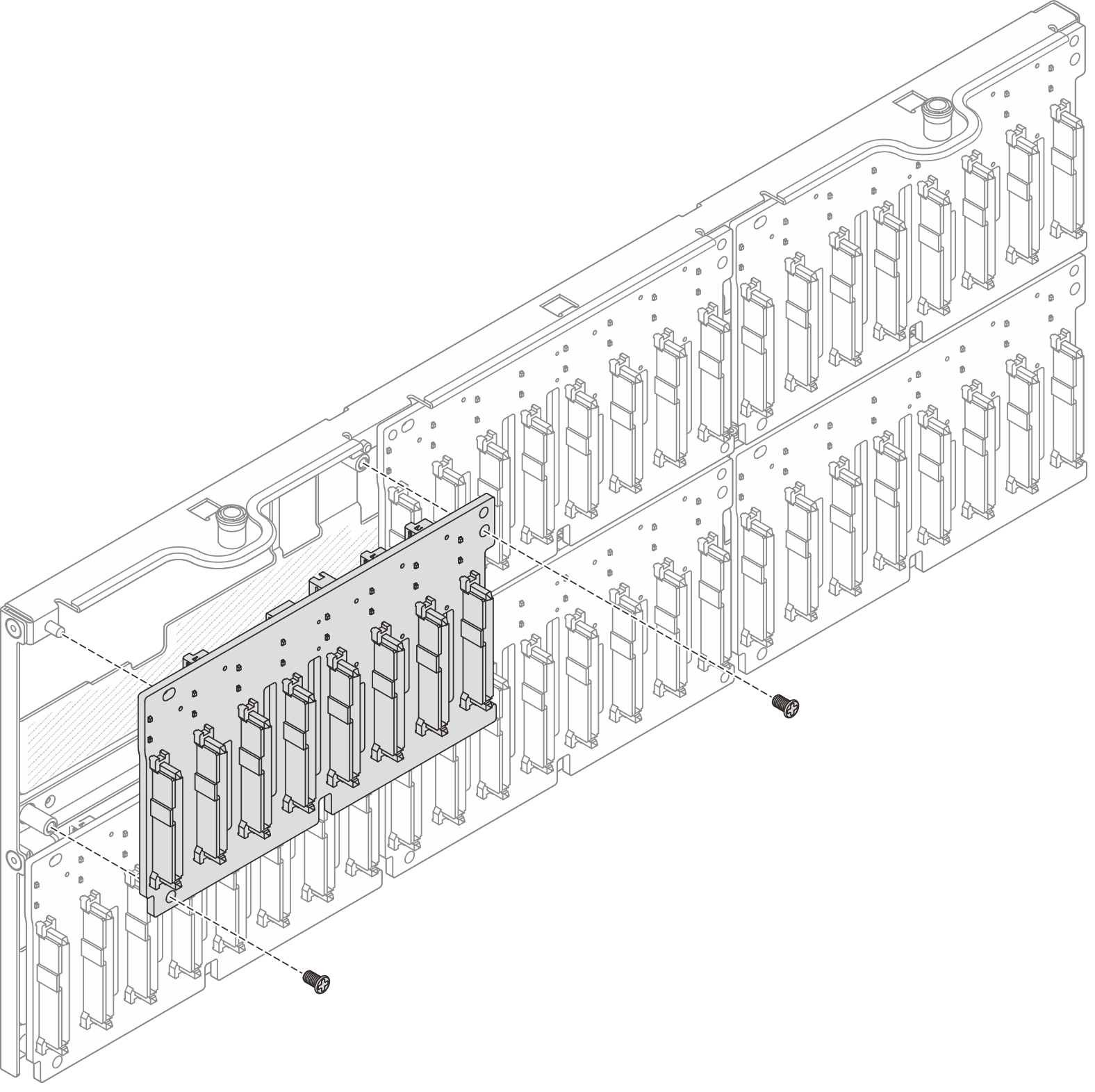

   รูปที่ 3. การถอดแบ็คเพลนออกจากตัวนำ (ตัวเครื่องที่มีช่องใส่ขนาด 2.5 นิ้ว)

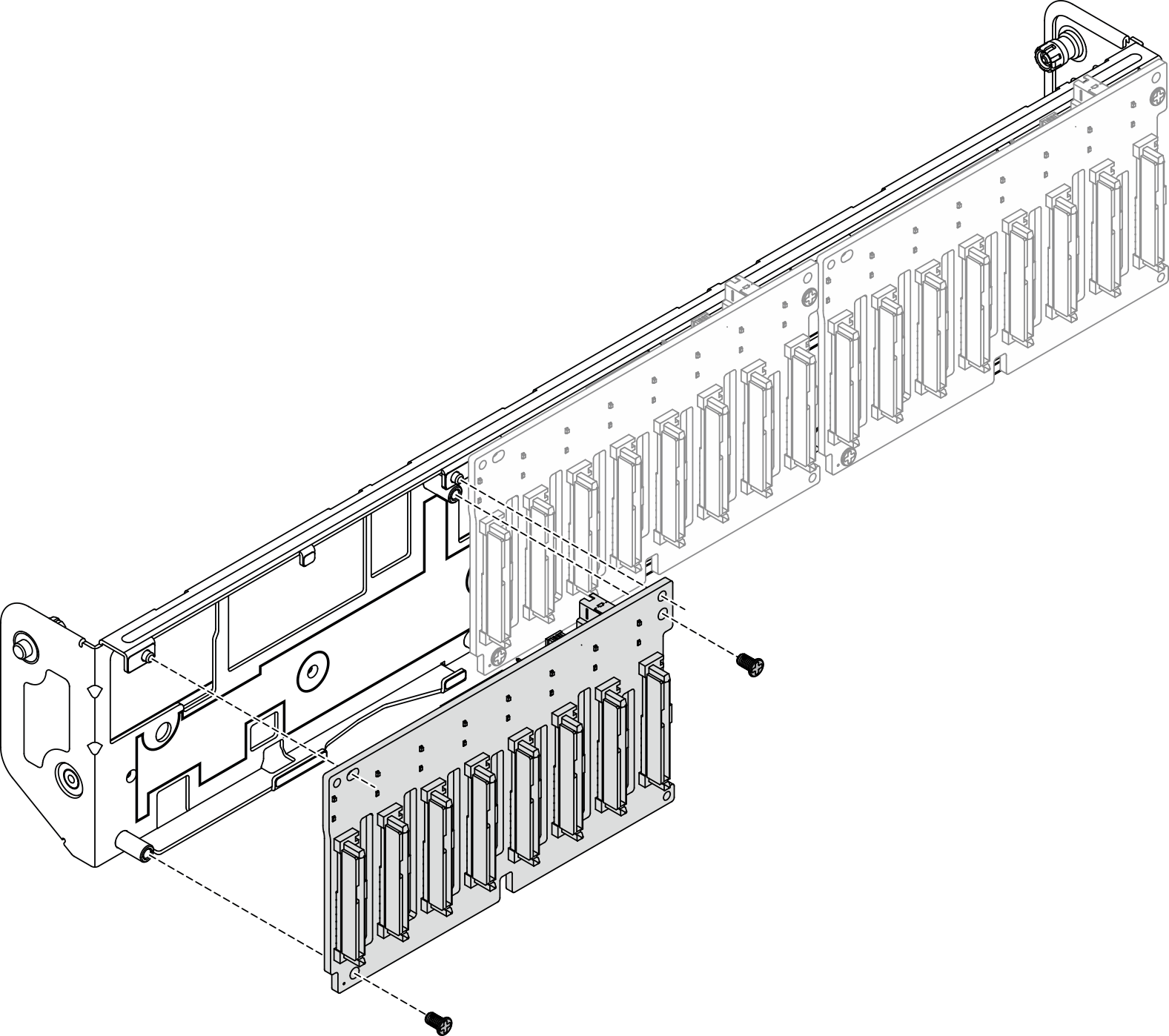

   รูปที่ 4. การถอดแบ็คเพลนออกจากตัวนำ (ตัวเครื่องที่มีช่องใส่ E3.S)


9. หากจําเป็น ให้เก็บสกรูสองกลับไปไว้ในตัวนำแบ็คเพลน
