Instalación de una placa posterior de la unidad de 2,5 pulgadas
Siga las instrucciones que aparecen en esta sección para instalar una placa posterior de la unidad de 2,5".
Acerca de esta tarea
Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de que trabaja con seguridad.
Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.
Evite la exposición a la electricidad estática, que podría producir fallas en el sistema y la pérdida de datos; para ello, mantenga los componentes sensibles a la estática en sus envases antiestáticos hasta la instalación y manipule estos dispositivos con una muñequera de descarga electrostática u otro sistema de conexión a tierra.
Siga las reglas y el orden de instalación de la placa posterior en Reglas y orden de instalación de una placa posterior de la unidad.
Vaya a Sitio web de descarga de controladores y software para ThinkSystem SR860 V4 para ver las actualizaciones más recientes de firmware y controlador para su servidor.
Acceda a Actualización del firmware para obtener más información sobre las herramientas de actualización de firmware.
Procedimiento
- Si es necesario, quite los dos tornillos del transportador de la placa posterior.Figura 1. Tornillos de repuesto en el transportador de la placa posterior (chasis de bahía de 2,5 pulgadas)
Figura 2. Tornillos de repuesto en el transportador de la placa posterior (chasis de bahía E3.S)

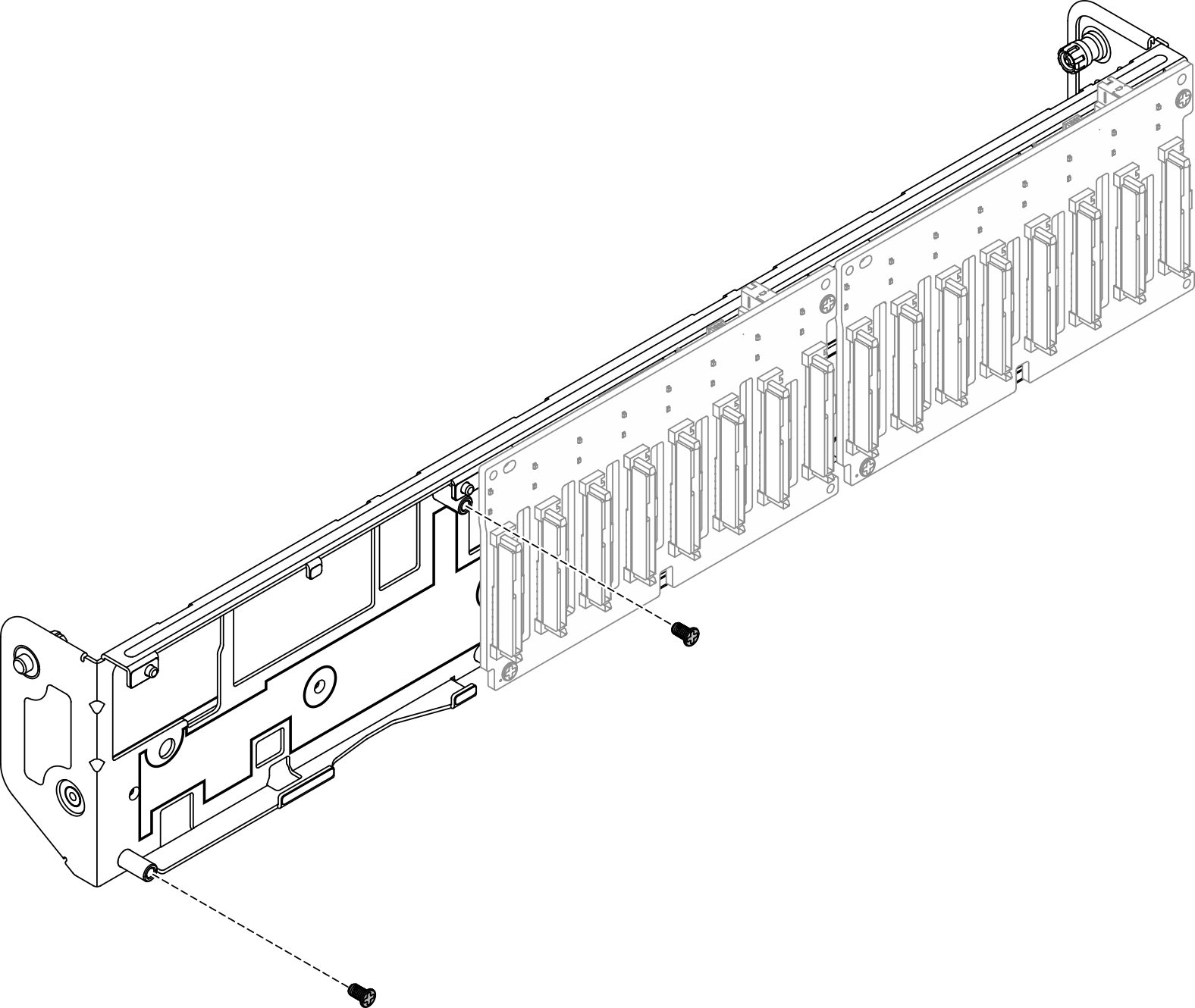

- Instale la placa posterior en el transportador y fíjela con dos tornillos.Figura 3. Instalación de la placa posterior en el transportador (chasis de bahía de 2,5 pulgadas)

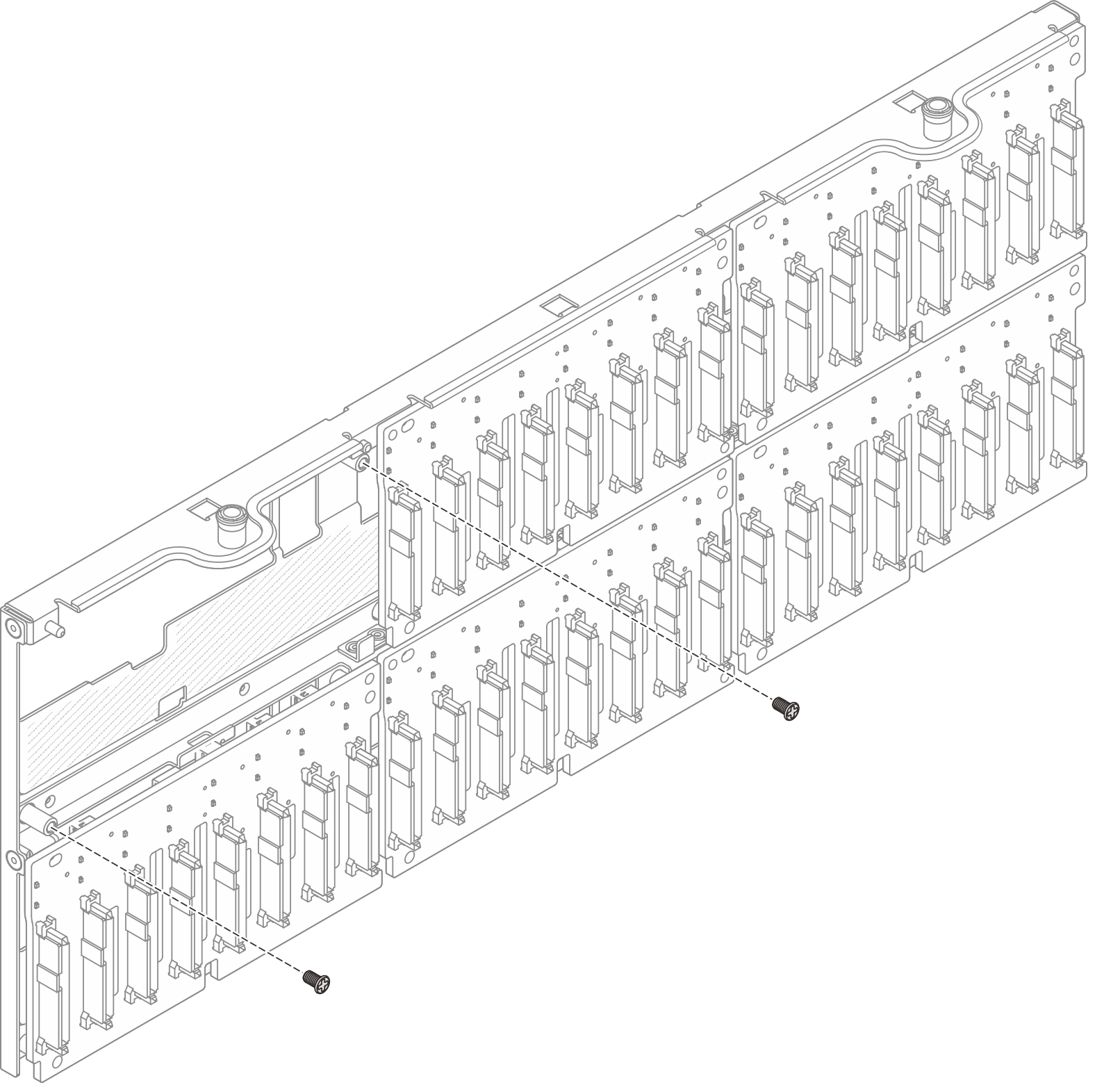

Figura 4. Instalación de la placa posterior en el transportador (chasis de bahía E3.S)

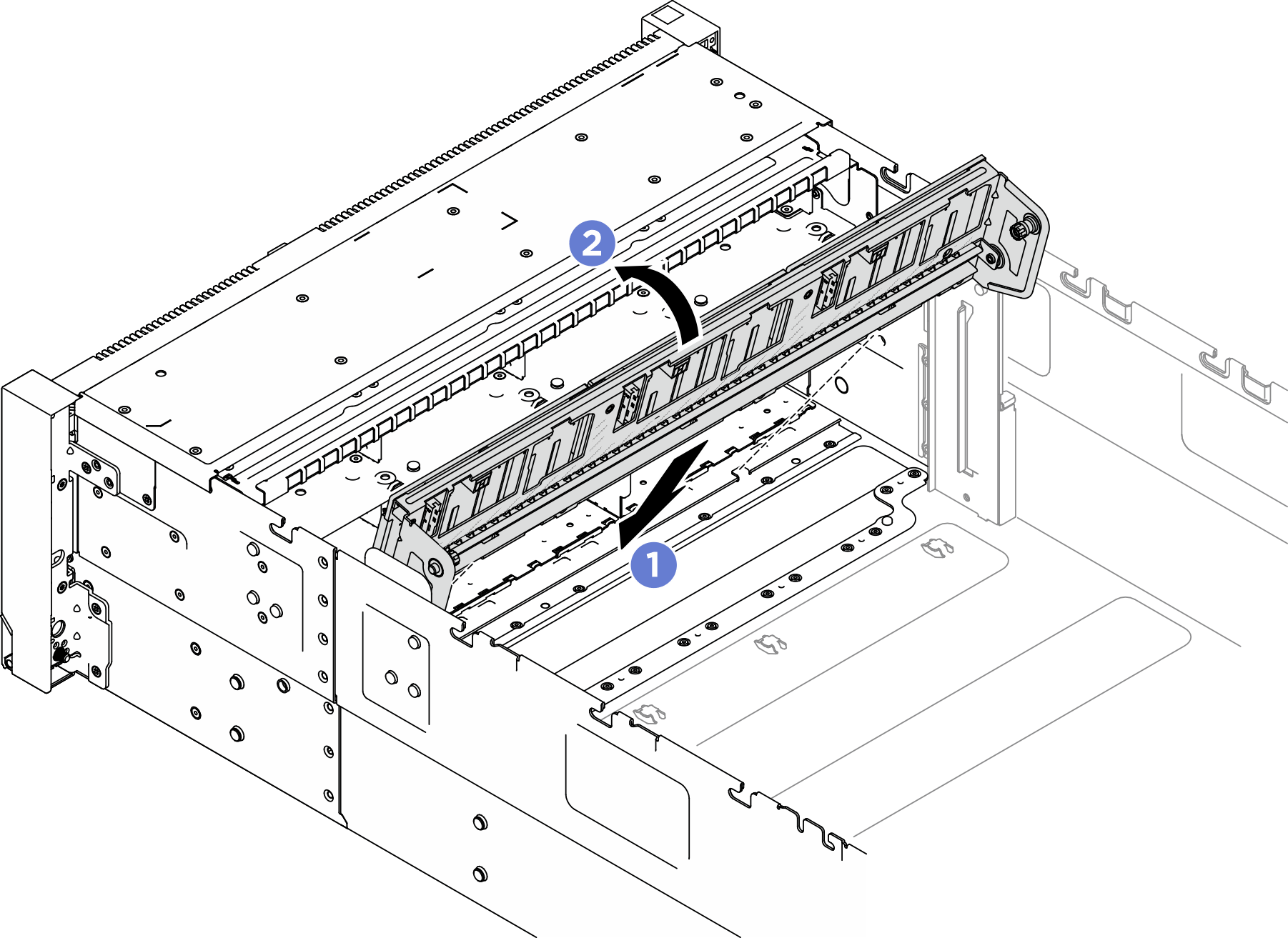

- Instale el conjunto del transportador de una placa posterior de unidad.Figura 5. Instalación del conjunto del transportador de la placa posterior de la unidad (chasis de bahía de 2,5 pulgadas)

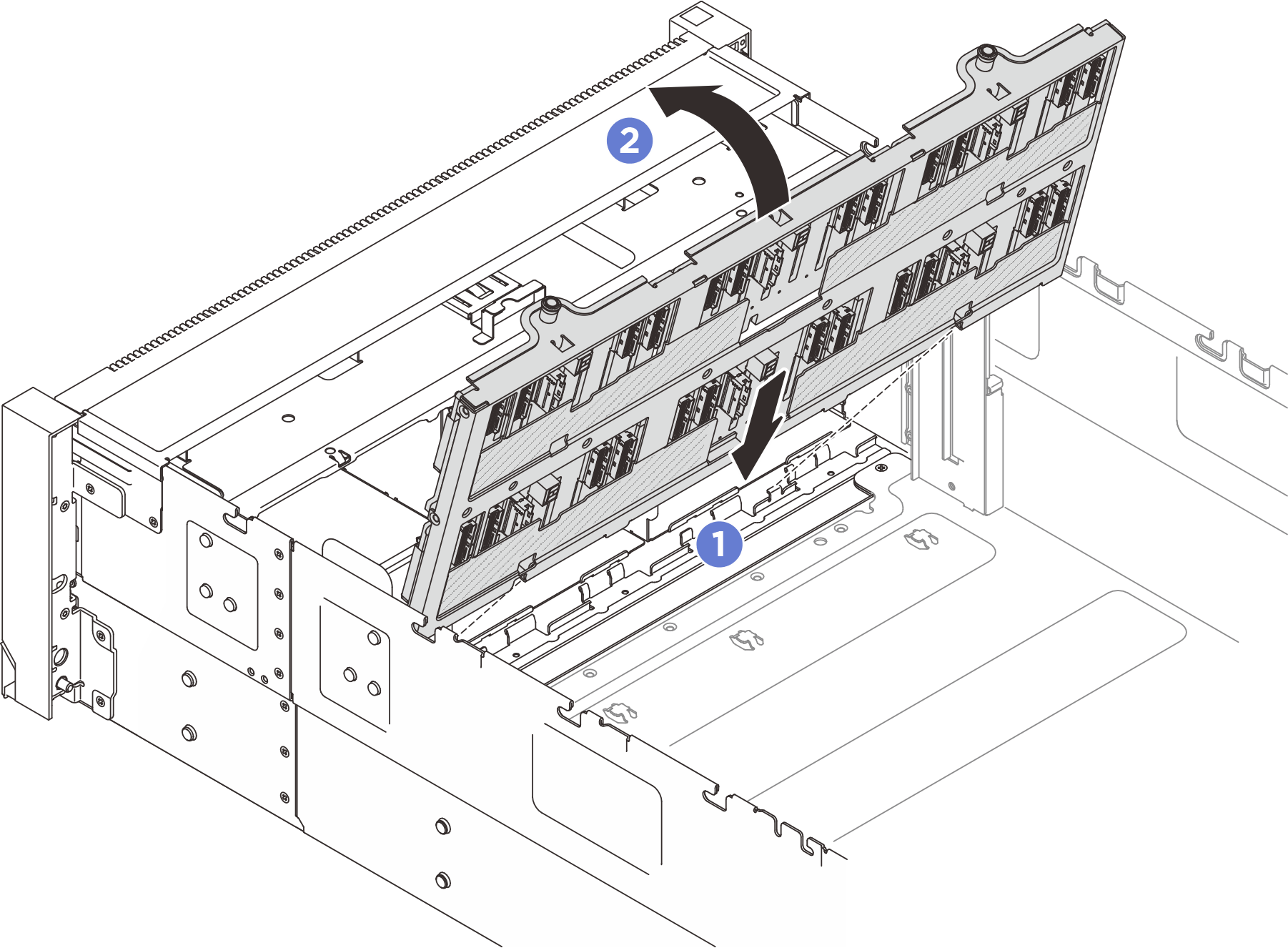

Figura 6. Instalación del conjunto del transportador de la placa posterior de la unidad (chasis de bahía E3.S)
Alinee la parte inferior del transportador con las ranuras del servidor.
Gire la parte superior del transportador hasta que encaje en su lugar.
Después de finalizar
Conecte los cables de alimentación y de señal a todas las placas posteriores. Consulte Disposición interna de los cables para obtener más información sobre la disposición interna de los cables.
Vuelva a instalar todas las unidades de intercambio en caliente y rellenos de unidad de 2,5 pulgadas. Consulte Instalación de una unidad de intercambio en caliente de 2,5”.
Vuelva a instalar los ventiladores y el conjunto de la caja del ventilador. Consulte Instalación de un ventilador y Instalación del compartimiento del ventilador.
- Vuelva a instalar el deflector de aire frontal. Consulte Instalación del deflector de aire frontal.
- Vuelva a instalar la cubierta superior frontal. Consulte Instalación de la cubierta superior frontal.
Complete la sustitución de piezas. Consulte Completar la sustitución de piezas.
Si ha instalado una placa posterior de una unidad de 2,5 pulgadas con unidades U.3 NVMe para el modo triple. Habilite el modo U.3 x1 para las ranuras de unidad seleccionadas en la placa posterior a través de la GUI web de XCC. Consulte La unidad U.3 NVMe se puede detectar en la conexión NVMe, pero no se puede detectar en el modo triple.
