Instalar um backplane da unidade de 2,5 polegadas
Siga a instrução nesta seção para instalar um backplane da unidade de 2,5 polegadas.
Sobre esta tarefa
Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.
Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.
Previna a exposição à eletricidade estática, que pode resultar em encerramento do sistema e perda de dados, mantendo componentes sensíveis em suas embalagens antiestáticas até a instalação, e manipulando esses dispositivos com uma pulseira de descarga eletrostática ou outro sistema de aterramento.
Siga as regras e a ordem de instalação do backplane em Regras e ordem de instalação do painel traseiro da unidade.
Vá para Site de download de drivers e software para ThinkSystem SR860 V4 para ver as atualizações de firmware e driver mais recentes para o seu servidor.
Acesse Atualizar o firmware para obter mais informações sobre ferramentas de atualização de firmware.
Procedimento
- Se necessário, remova os dois parafusos da portadora do backplane.Figura 1. Parafusos sobressalentes na portadora do backplane (chassi de compartimento de 2,5 polegadas)
Figura 2. Parafusos sobressalentes na portadora do backplane (chassi de compartimento E3.S)

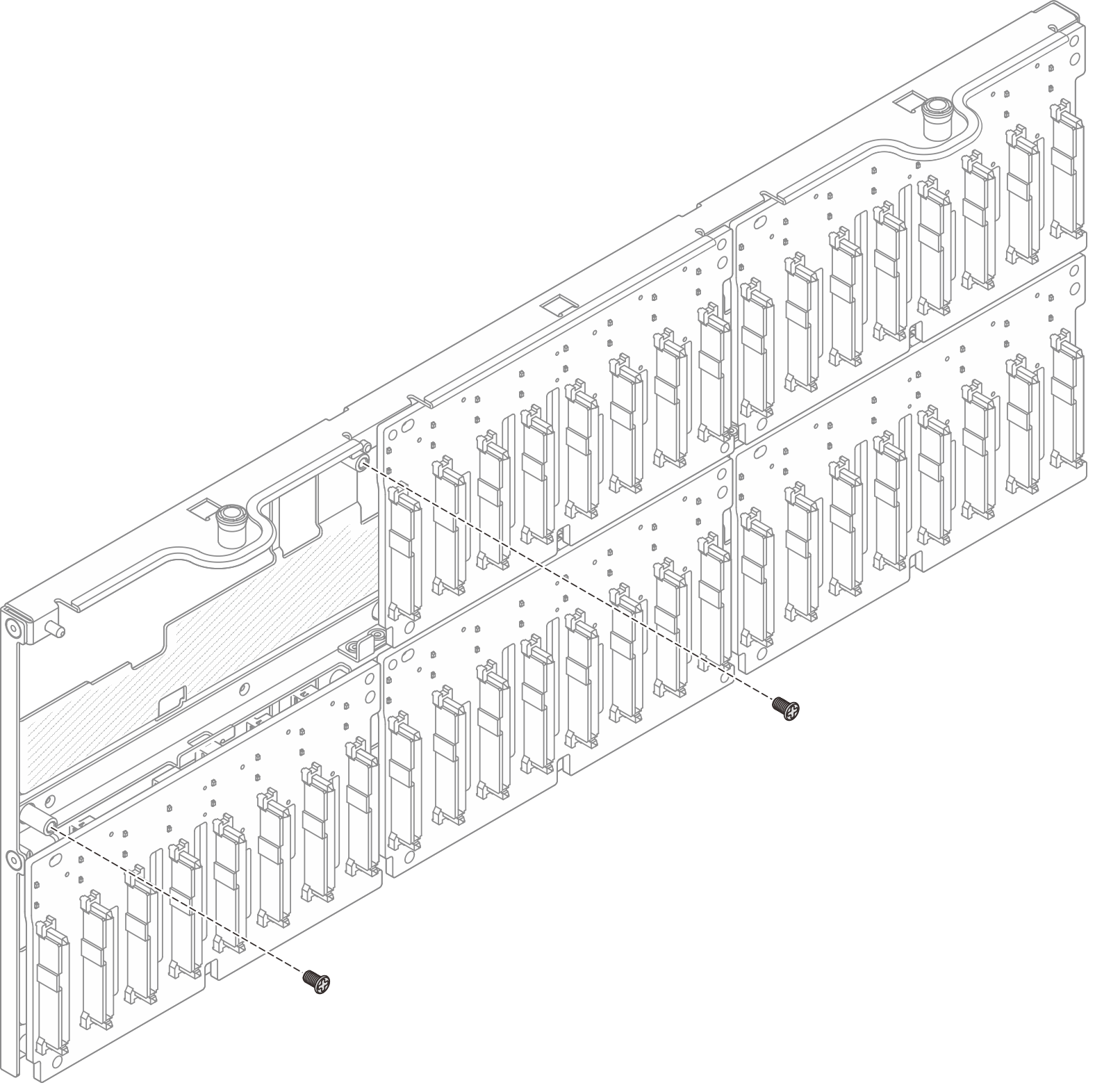

- Instale o backplane na portadora e prenda com dois parafusos.Figura 3. Instalando o backplane na portadora (chassi de compartimento de 2,5 polegadas)

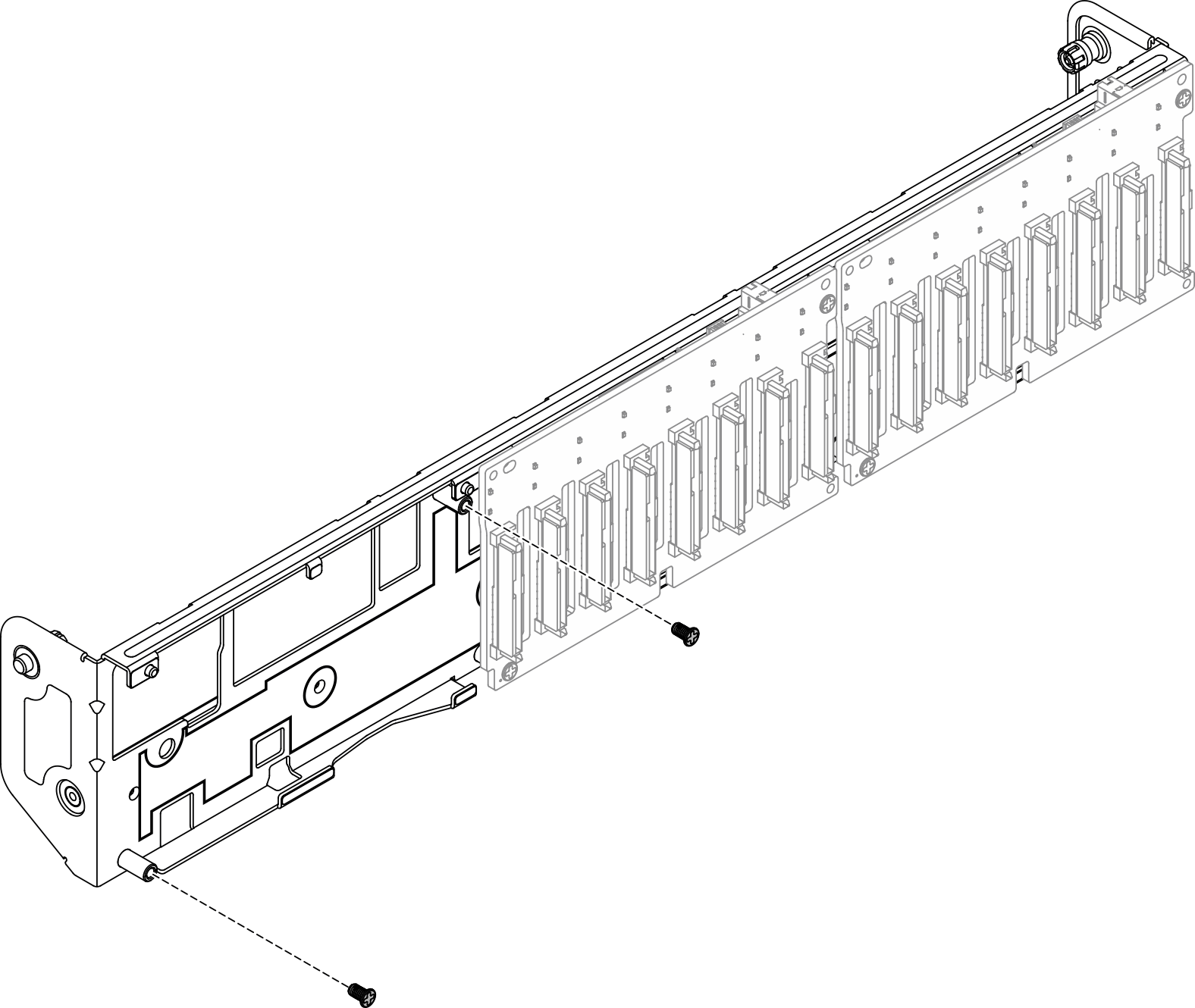

Figura 4. Instalando o backplane na portadora (chassi de compartimento E3.S)

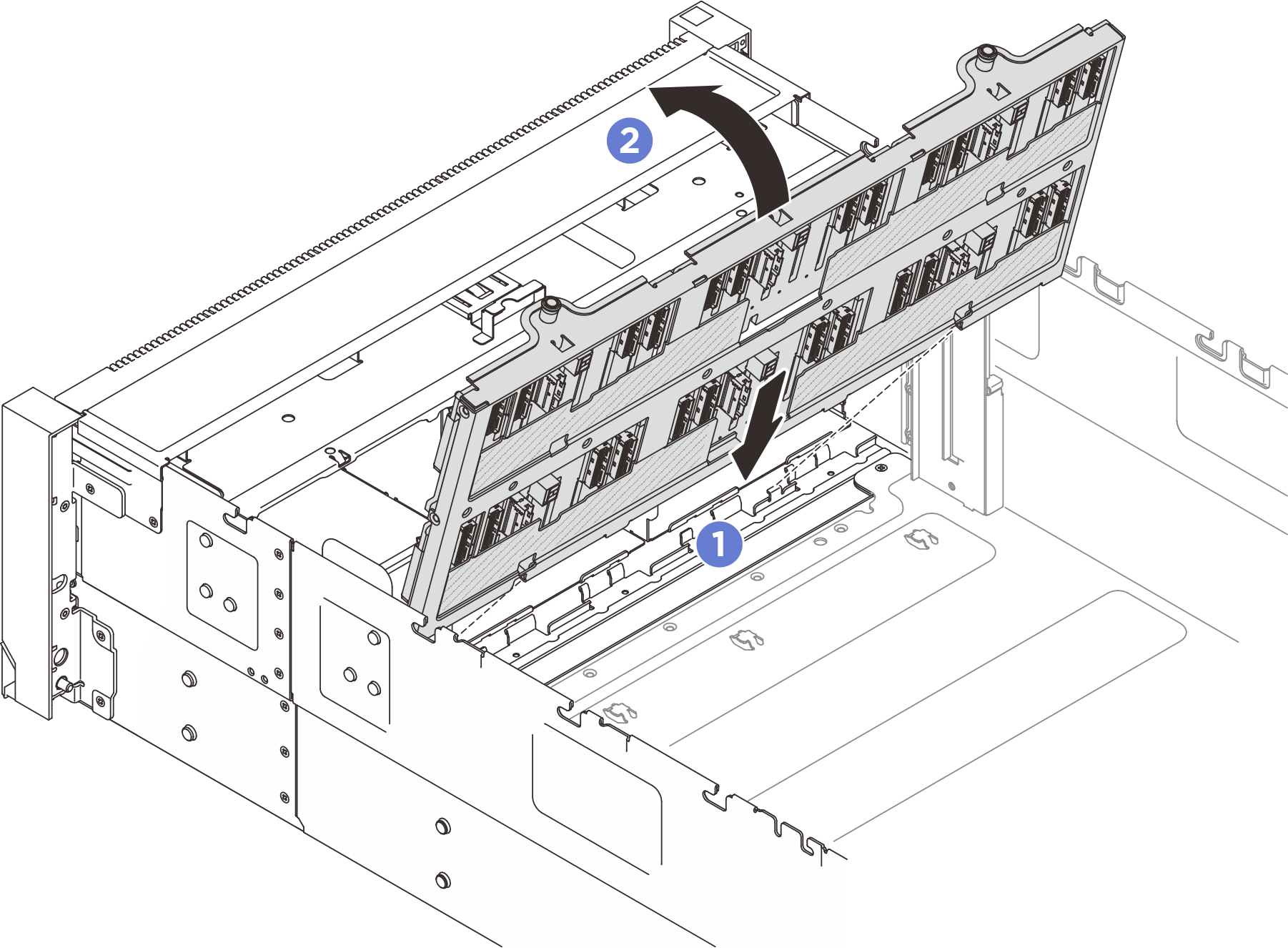

- Instale o conjunto de portadora do backplane de unidade.Figura 5. Instalando o conjunto do suporte do backplane da unidade (chassi do compartimento de 2,5 polegadas)

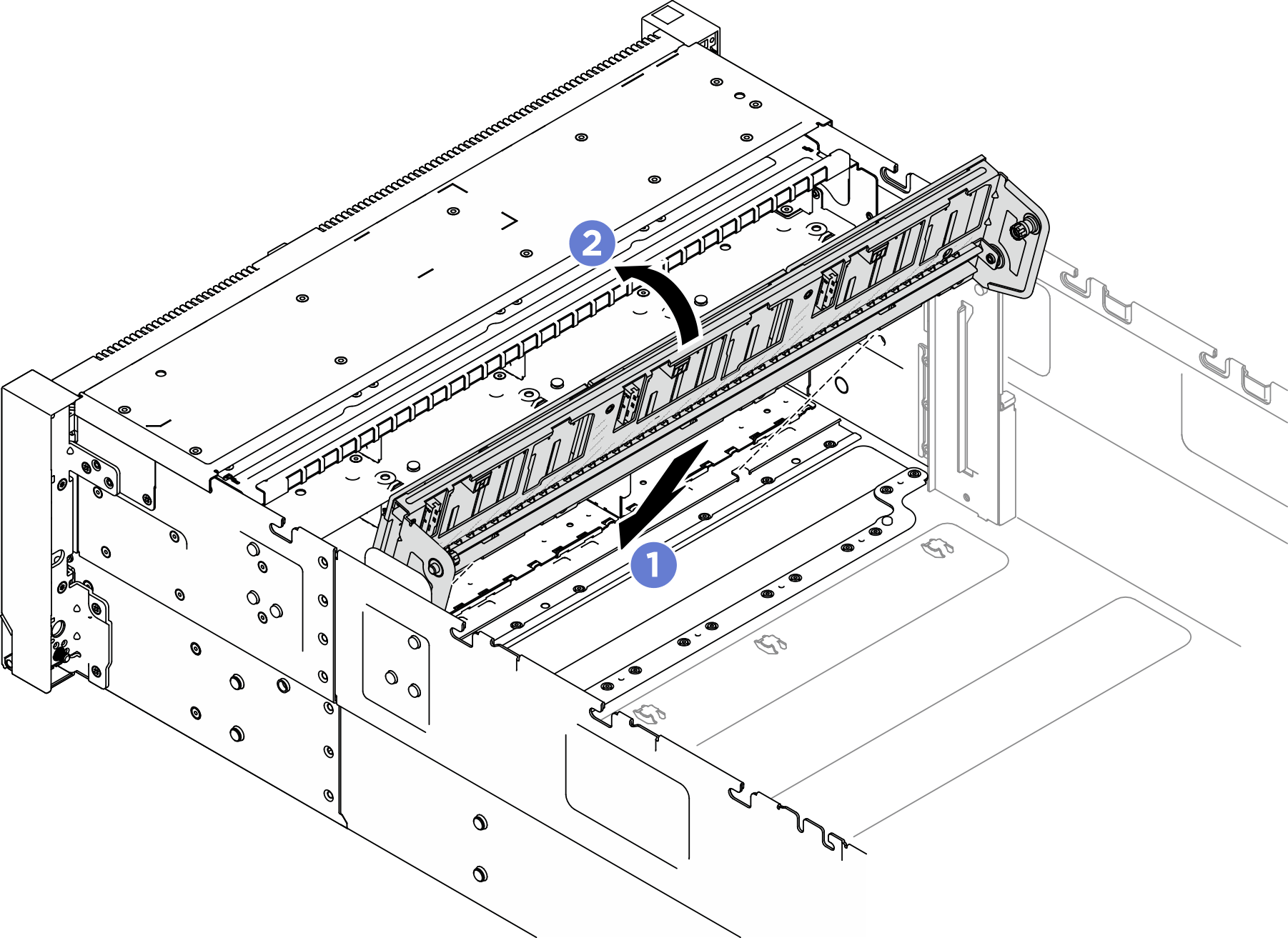

Figura 6. Instalando o conjunto do suporte do backplane da unidade (chassi do compartimento E3.S)
Alinhe a parte inferior da portadora com os slots no servidor.
Gire a parte superior da portadora até que ela se encaixe no lugar.
Depois de concluir
Conecte os cabos de sinal e de alimentação a todos os backplanes. Consulte Roteamento de cabos internos para obter mais informações sobre o roteamento de cabos internos.
Reinstale todas as unidades hot-swap de 2,5 polegadas e os preenchimentos da unidade. Consulte Instalar uma unidade hot-swap de 2,5 polegadas.
Reinstale os ventiladores e o conjunto do compartimento do ventilador. Consulte Instalar um ventilador e Instalar o compartimento do ventilador.
- Reinstale o defletor de ar frontal. Consulte Instalar o defletor de ar frontal.
- Reinstale a tampa superior frontal. Consulte Instalar a tampa superior frontal.
Conclua a substituição de peças. Consulte Concluir a substituição de peças.
Se você instalou um backplane da unidade de 2,5 polegadas com unidades NVMe U.3 para modo triplo. Ative o modo U.3 x1 para os slots de unidade selecionados no painel traseiro por meio da GUI da Web do XCC. Consulte A unidade NVMe U.3 pode ser detectada na conexão NVMe, mas não pode ser detectada no modo triplo.
