Lüfterüberbrückungskabel entfernen

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Lüfterüberbrückungskabel zu entfernen.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

S017

VORSICHT

Gefährliche, sich bewegende Lüfterflügel in der Nähe. Nicht mit den Fingern oder mit anderen Körperteilen berühren.

S033

VORSICHT

Gefährliche Energie. Spannungen mit gefährlicher Energie können bei einem Kurzschluss mit Metall dieses so erhitzen, dass es schmilzt und/oder spritzt und somit Verbrennungen und/oder einen Brand verursachen kann.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Schalten Sie den Server und die Peripheriegeräte aus und trennen Sie alle Netzkabel und alle externen Kabel. Siehe Server ausschalten.

• Wenn der Knoten in einem Gehäuse installiert oder anderweitig befestigt ist, entfernen Sie ihn aus dem Gehäuse oder von der Halterung. Siehe Konfigurationshandbuch.

Vorgehensweise

1. Bereiten Sie diese Aufgabe vor.
   1. Entfernen Sie die Lüfterabdeckung für den Tischbetrieb. Siehe Lüfterabdeckung entfernen.
   2. Falls zutreffend, entfernen Sie die Abdeckblende der Erweiterung. Siehe Abdeckblende der Erweiterung entfernen.
   3. Falls zutreffend, entfernen Sie den Erweiterungssatz. Siehe Erweiterungssatz entfernen.
   4. Entfernen Sie die obere Abdeckung. Siehe Obere Abdeckung entfernen.
2. Suchen Sie das Lüfterüberbrückungskabel, das entfernt werden soll. Weitere Informationen finden Sie unter Anschlüsse auf der Systemplatine.
3. Entfernen Sie die Abdeckung des Lüfterüberbrückungskabels.
   1. Schieben Sie die Lasche des Lenovo XClarity Controller-Netzwerkzugriffsetiketts vom Knoten nach außen.
   2. Entfernen Sie die zwei Schrauben, mit denen die Abdeckung des Lüfterüberbrückungskabels befestigt ist. Heben Sie dann die Abdeckung des Lüfterüberbrückungskabels an, um sie aus dem Knoten zu entfernen.
      Abbildung 1. Entfernen der Abdeckung des Lüfterüberbrückungskabels


4. Ziehen Sie das Lüfterüberbrückungskabel vom Lüftermodul ab.

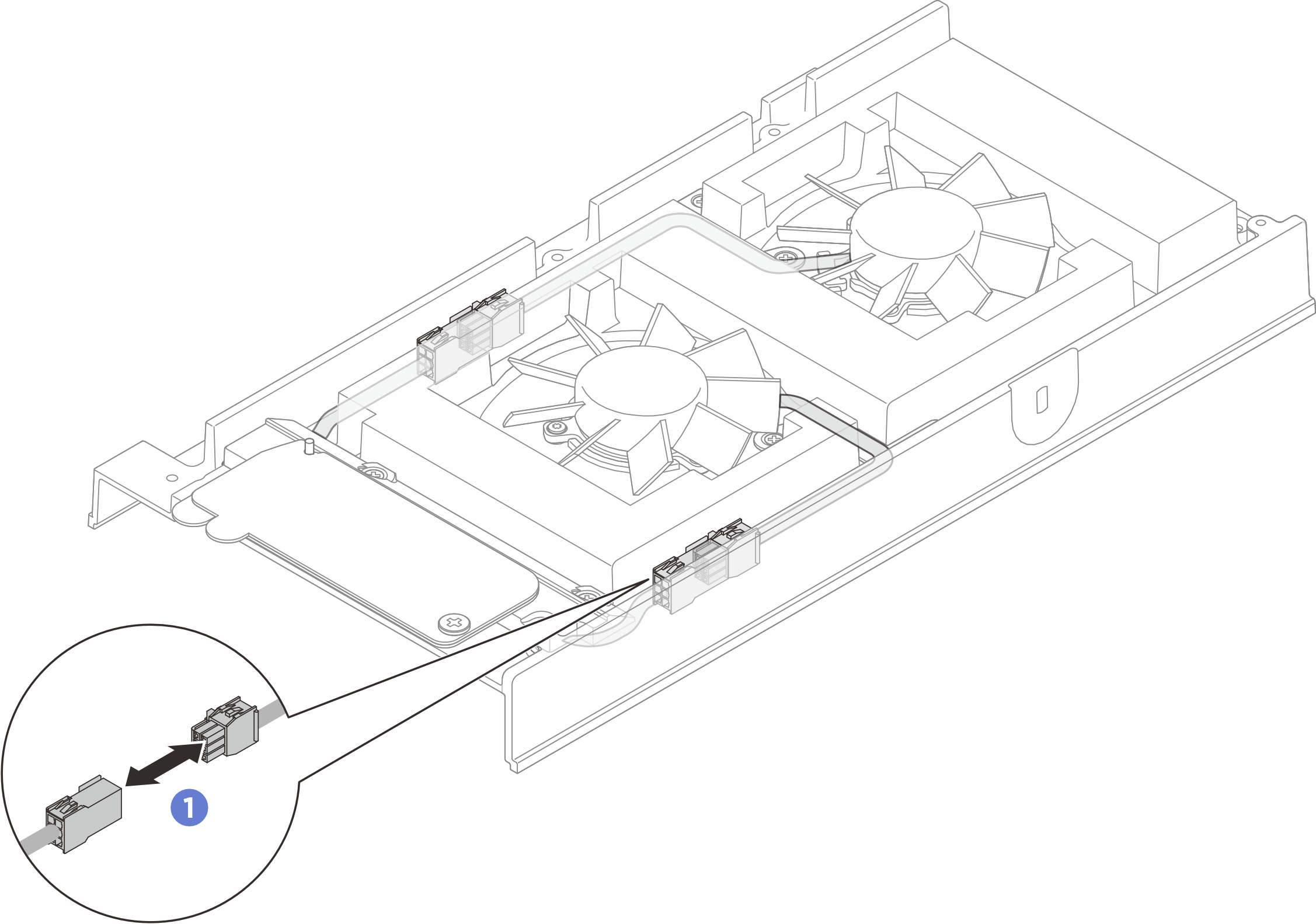

   Abbildung 2. Trennen des Lüfterüberbrückungskabels


5. Schieben Sie das Lüfterüberbrückungskabel von der Vorderseite des Knotens aus gesehen nach links. Ziehen Sie es dann ab und entfernen Sie es vom Knoten.

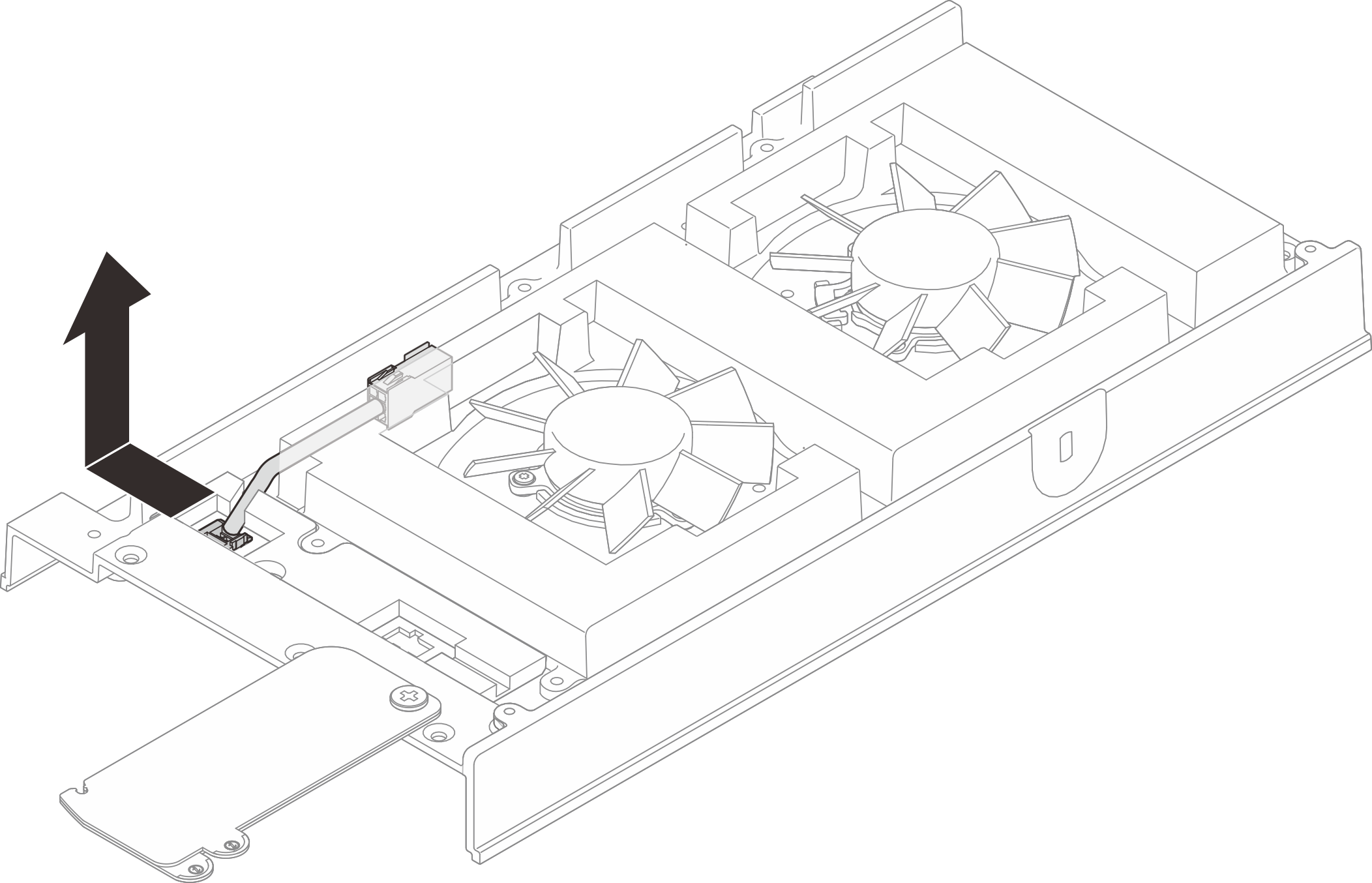

   Abbildung 3. Entfernen des Lüfterüberbrückungskabels
