Rimozione del cavo del bridge della ventola

Seguire le istruzioni riportate in questa sezione per rimuovere il cavo del bridge della ventola.

Informazioni su questa attività

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

S017

Avvertenza

Prossimità a pale di ventole in movimento. Tenere lontane dita e altre parti del corpo.

S033

Avvertenza

Presenza di energia pericolosa. Le tensioni con energia pericolosa possono causare il surriscaldamento in caso di cortocircuito con parti metalliche, provocando scintille, ustioni o entrambi i problemi.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Spegnere il server e le periferiche e scollegare i cavi di alimentazione e tutti i cavi esterni. Vedere Spegnimento del server.

• Se il nodo è installato in un enclosure o montato, rimuovere il nodo dall'enclosure o dal sistema di montaggio. Vedere Guida alla configurazione.

Procedura

1. Effettuare i preparativi per questa attività.
   1. Rimuovere la copertura della ventola per il montaggio su scrivania. Vedere Rimozione della copertura della ventola.
   2. Se applicabile, rimuovere l'elemento di riempimento di espansione. Vedere Rimozione dell'elemento di riempimento di espansione.
   3. Se applicabile, rimuovere il kit di espansione. Vedere Rimozione del kit di espansione.
   4. Rimuovere il coperchio superiore. Vedere Rimozione del coperchio superiore.
2. Individuare il cavo del bridge della ventola da rimuovere. Vedere Connettori della scheda di sistema per ulteriori dettagli.
3. Rimuovere il pannello di copertura del cavo del bridge della ventola.
   1. Far scorrere l'etichetta di accesso alla rete di Lenovo XClarity Controller verso l'esterno rispetto al nodo.
   2. Rimuovere le due viti che fissano il pannello di copertura del cavo del bridge della ventola, quindi sollevarlo per rimuoverla dal nodo.

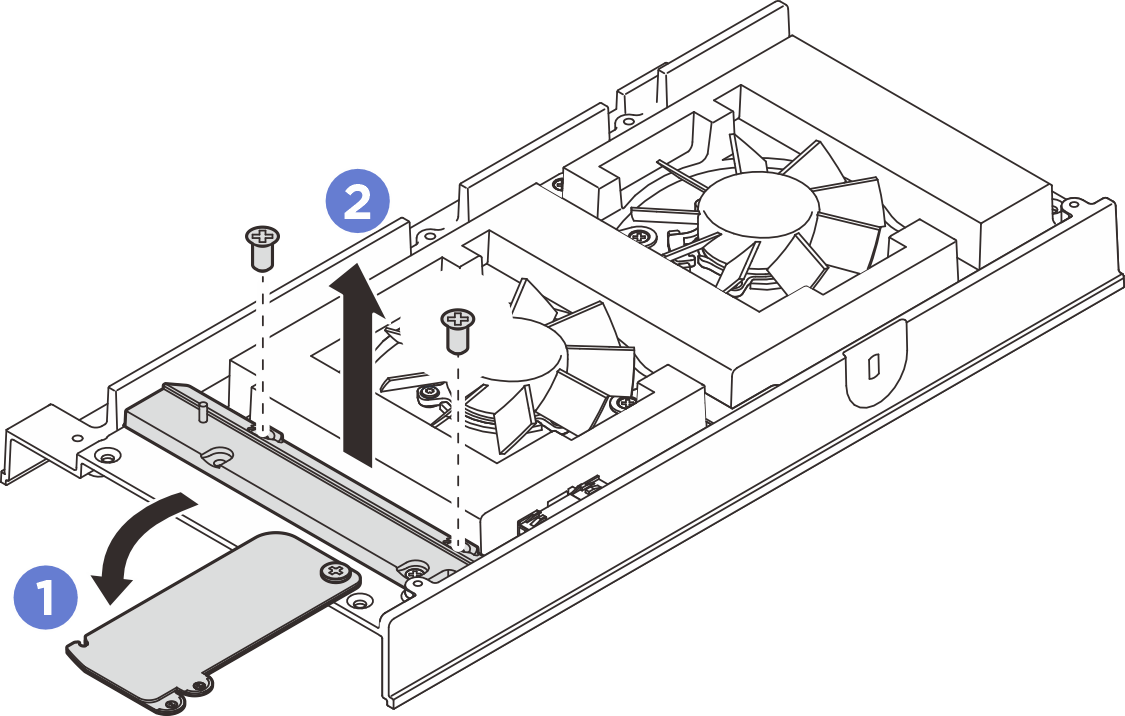

      Figura 1. Rimozione del pannello di copertura del cavo del bridge della ventola


4. Scollegare il cavo del bridge della ventola dal modulo della ventola.

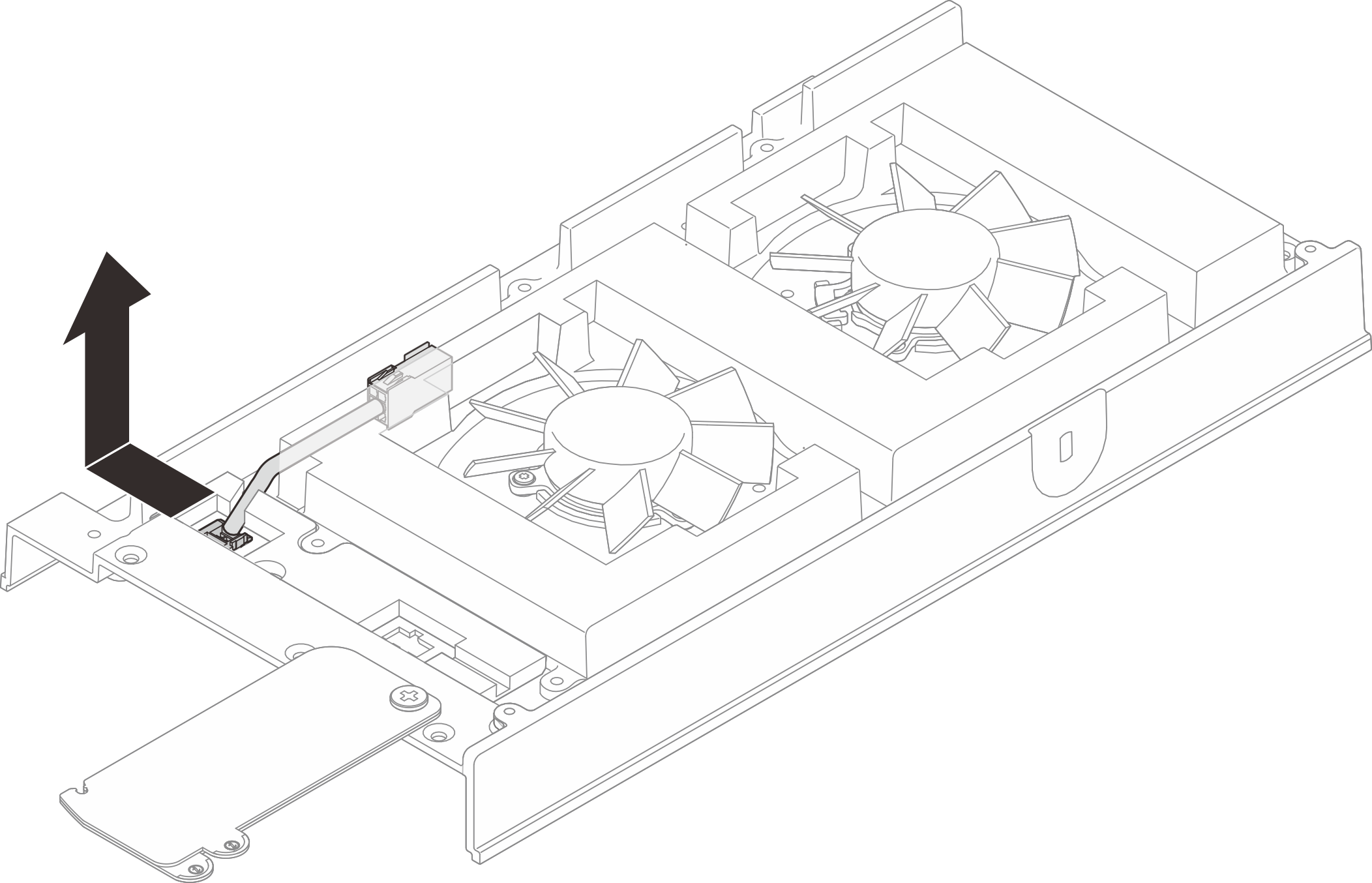

   Figura 2. Scollegamento del cavo del bridge della ventola


5. Spostare il cavo del bridge della ventola verso sinistra (visto dalla parte anteriore del nodo), quindi tirarlo e rimuoverlo dal nodo.
   Figura 3. Rimozione del cavo del bridge della ventola
