Remover o cabo de ponte do ventilador

Siga as instruções nesta seção para remover um cabo de ponte do ventilador.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

S017

CUIDADO

Lâminas móveis do ventilador perigosas nas proximidades. Mantenha os dedos e outras partes do corpo a distância.

S033

CUIDADO

Energia perigosa presente. Voltagens com energia perigosa podem provocar aquecimento quando em curto-circuito com metal, o que pode resultar no derretimento do metal e/ou queimaduras.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Desligue o servidor e os dispositivos periféricos e desconecte os cabos de alimentação e todos os cabos externos. Consulte Desligar o servidor.

• Se o nó estiver instalado em um gabinete ou montado, remova o nó do gabinete ou da montagem. Consulte Guia de configuração.

Procedimento

1. Faça as preparações para essa tarefa.
   1. Remova a cobertura do ventilador para montagem em desktop. Consulte Remover uma cobertura do ventilador.
   2. Se for aplicável, remova o preenchimento de expansão. Consulte Remover o preenchedor de expansão.
   3. Se for aplicável, remova o kit de expansão. Consulte Remover o kit de expansão.
   4. Remova a tampa superior. Consulte Remover a tampa superior.
2. Localize o cabo da ponte do ventilador a ser removido. Consulte Conectores da Placa-mãe para obter mais detalhes.
3. Remova a tampa do cabo de ponte do ventilador.
   1. Deslize a aba da etiqueta de acesso à rede do Lenovo XClarity Controller para fora do nó.
   2. Remova os dois parafusos que fixam a tampa de cabo de ponte do ventilador. Em seguida, erga a tampa do cabo de ponte do ventilador do nó.

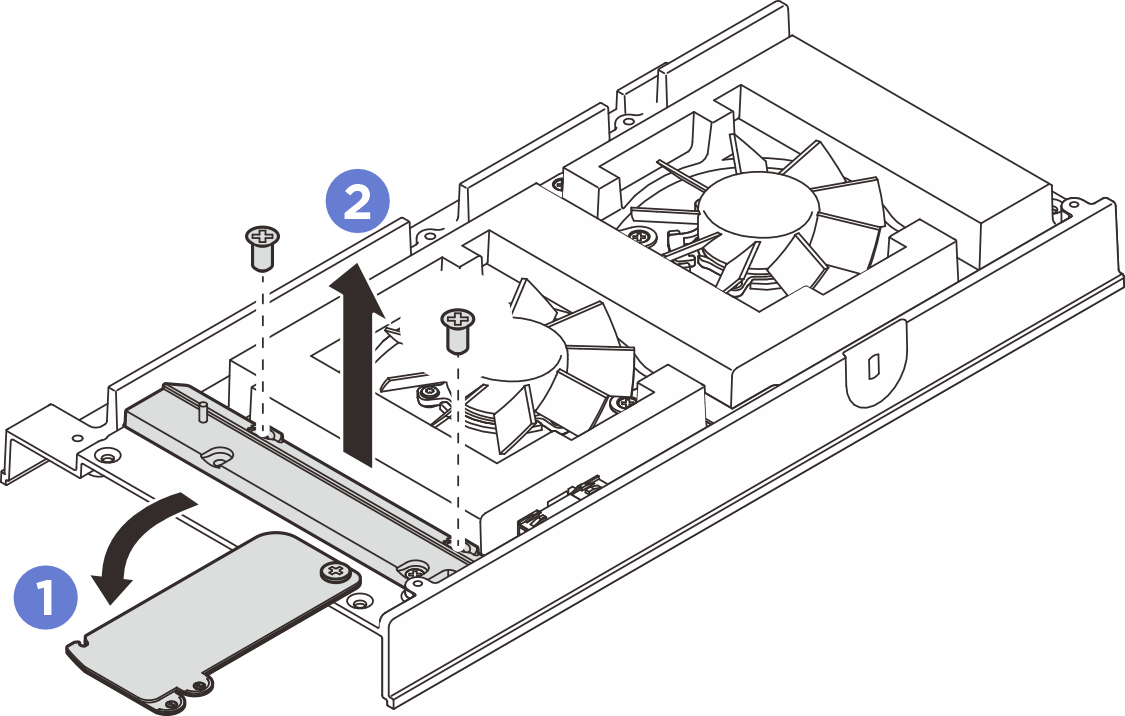

      Figura 1. Removendo a tampa do cabo de ponte do ventilador


4. Desconecte o cabo de ponte do ventilador do módulo do ventilador.

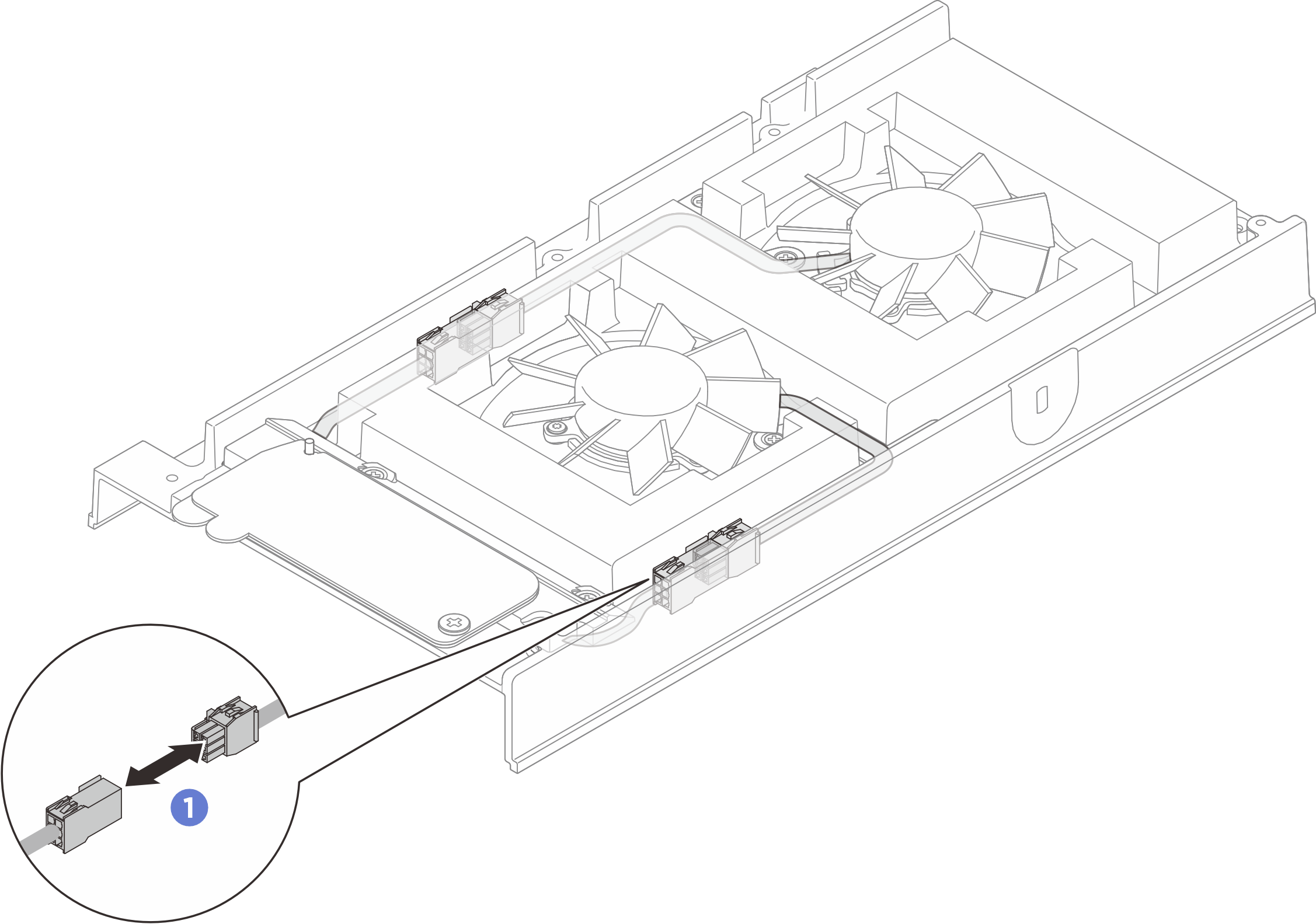

   Figura 2. Desconexão do cabo de ponte do ventilador


5. Empurre o cabo de ponte do ventilador para a esquerda quando exibido da frente do nó; em seguida, puxe e remova o cabo de ponte do ventilador do nó.

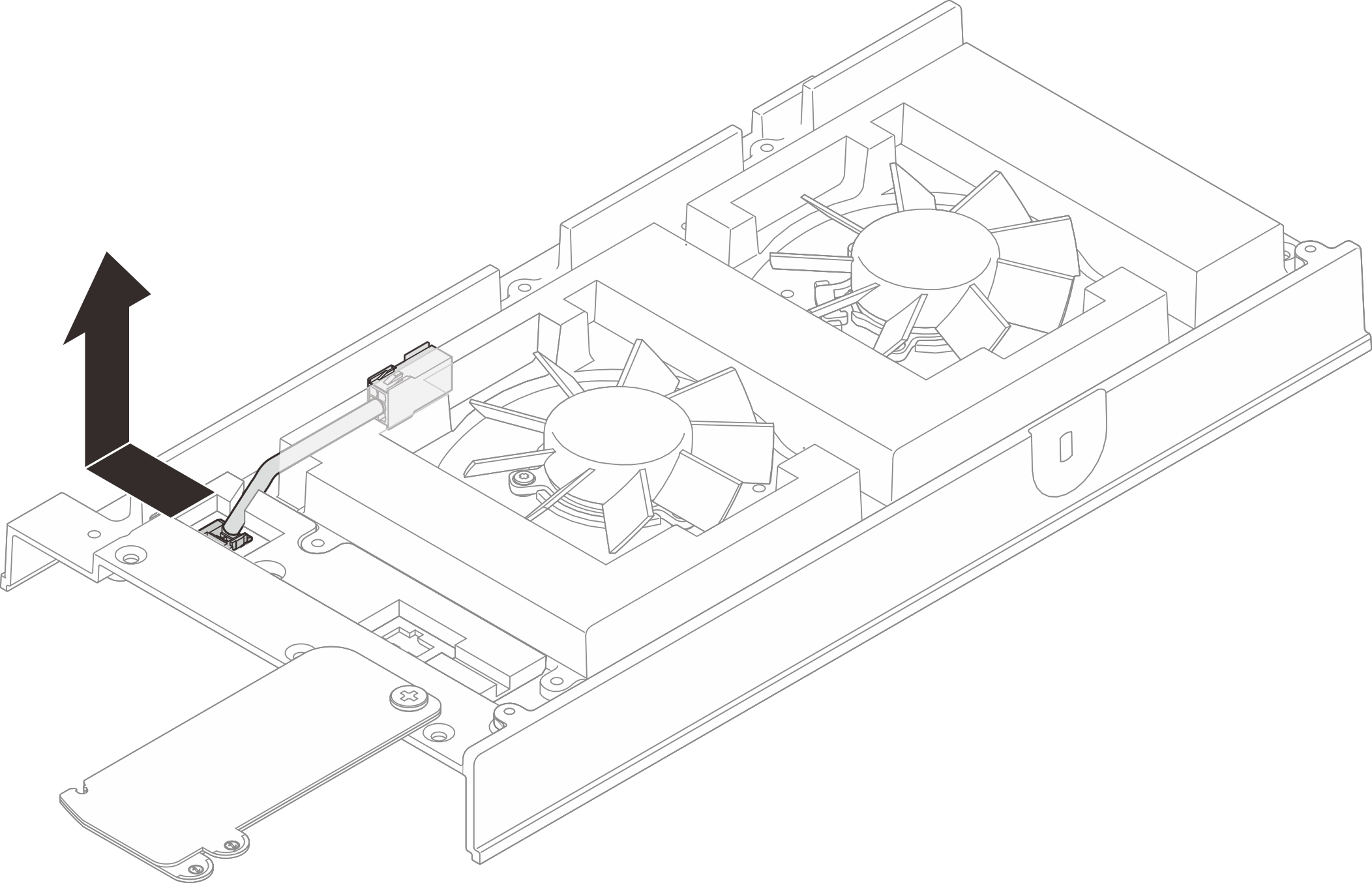

   Figura 3. Removendo o cabo de ponte do ventilador
