ถอดสายบริดจ์พัดลม

ทำตามคำแนะนำในส่วนนี้เพื่อถอดสายบริดจ์พัดลม

เกี่ยวกับงานนี้

S002

ข้อควรระวัง

ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว

S017

ข้อควรระวัง

มีใบพัดลมที่เคลื่อนไหวและเป็นอันตรายอยู่ใกล้เคียง ให้นิ้วและอวัยวะส่วนอื่นอยู่ห่างจากชิ้นส่วนต่างๆ เสมอ

S033

ข้อควรระวัง

มีพลังงานที่เป็นอันตราย แรงดันไฟฟ้าที่มีพลังงานที่เป็นอันตรายอาจทำให้เกิดความร้อนเมื่อลัดวงจรกับโลหะ ซึ่งอาจทำให้เกิดการกระเด็นของเม็ดโลหะ การลวก หรือทั้งสองอย่าง

ข้อควรสนใจ

• อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย

• ปิดเซิร์ฟเวอร์และอุปกรณ์ต่อพ่วง แล้วถอดสายไฟและสายภายนอกทั้งหมดออก ดู ปิดเซิร์ฟเวอร์

• หากโหนดติดตั้งอยู่ในช่องใส่หรือยึดติดมาให้ ให้ถอดโหนดออกจากช่องใส่หรือเมาท์ ดู คู่มือการกำหนดค่า

ขั้นตอน

1. เตรียมการสำหรับงานนี้
   1. ถอดฝาครอบพัดลมสำหรับติดตั้งบนโต๊ะ ดู ถอดฝาครอบพัดลม
   2. หากเป็นไปได้ ให้ถอดแผงครอบขยาย ดู ถอดแผงครอบขยาย
   3. หากเป็นไปได้ ให้ถอดชุดขยาย ดู ถอดชุดขยาย
   4. ถอดฝาครอบด้านบน ดู ถอดฝาครอบด้านบน
2. ค้นหาสายบริดจ์พัดลมที่จะถอดออก ดูรายละเอียดเพิ่มเติมได้ที่ ขั้วต่อของแผงระบบ

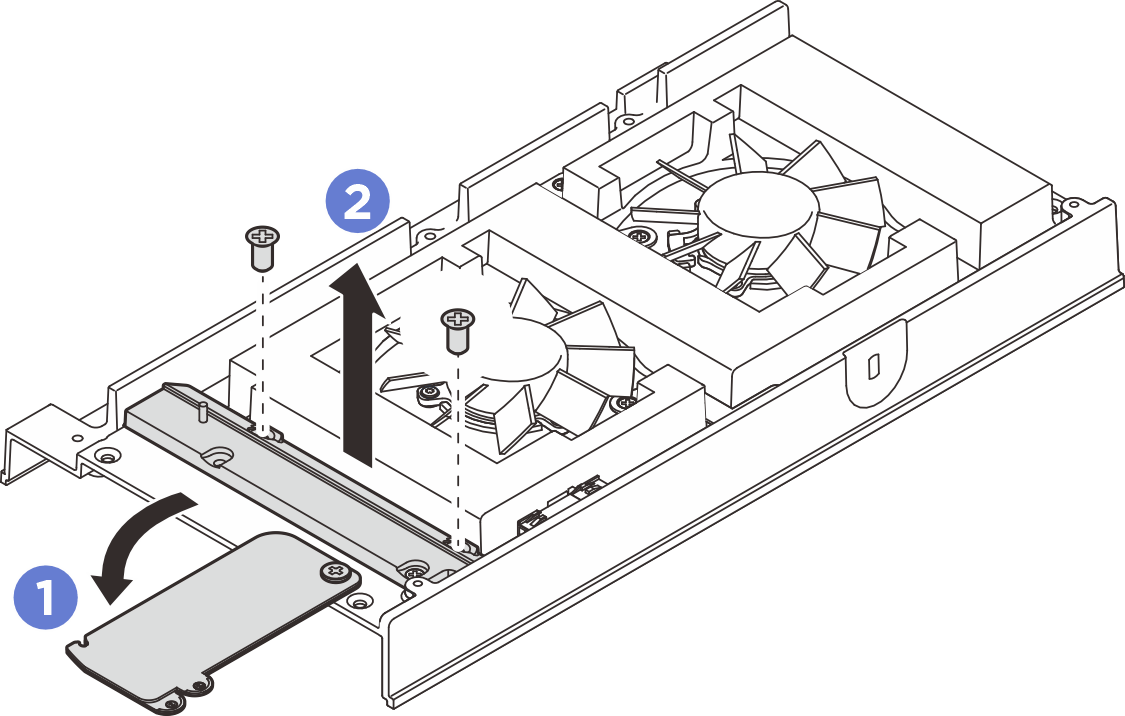

3. ถอดฝาครอบสายบริดจ์พัดลม
   1. เลื่อนแถบแผ่นป้ายการเข้าถึงเครือข่ายของ Lenovo XClarity Controller ออกจากโหนด
   2. ถอดสกรูสองตัวที่ยึดฝาครอบสายบริดจ์พัดลมออก แล้วยกฝาครอบสายบริดจ์พัดลมขึ้นเพื่อถอดออกจากโหนด
      รูปที่ 1. การถอดฝาครอบสายบริดจ์พัดลม

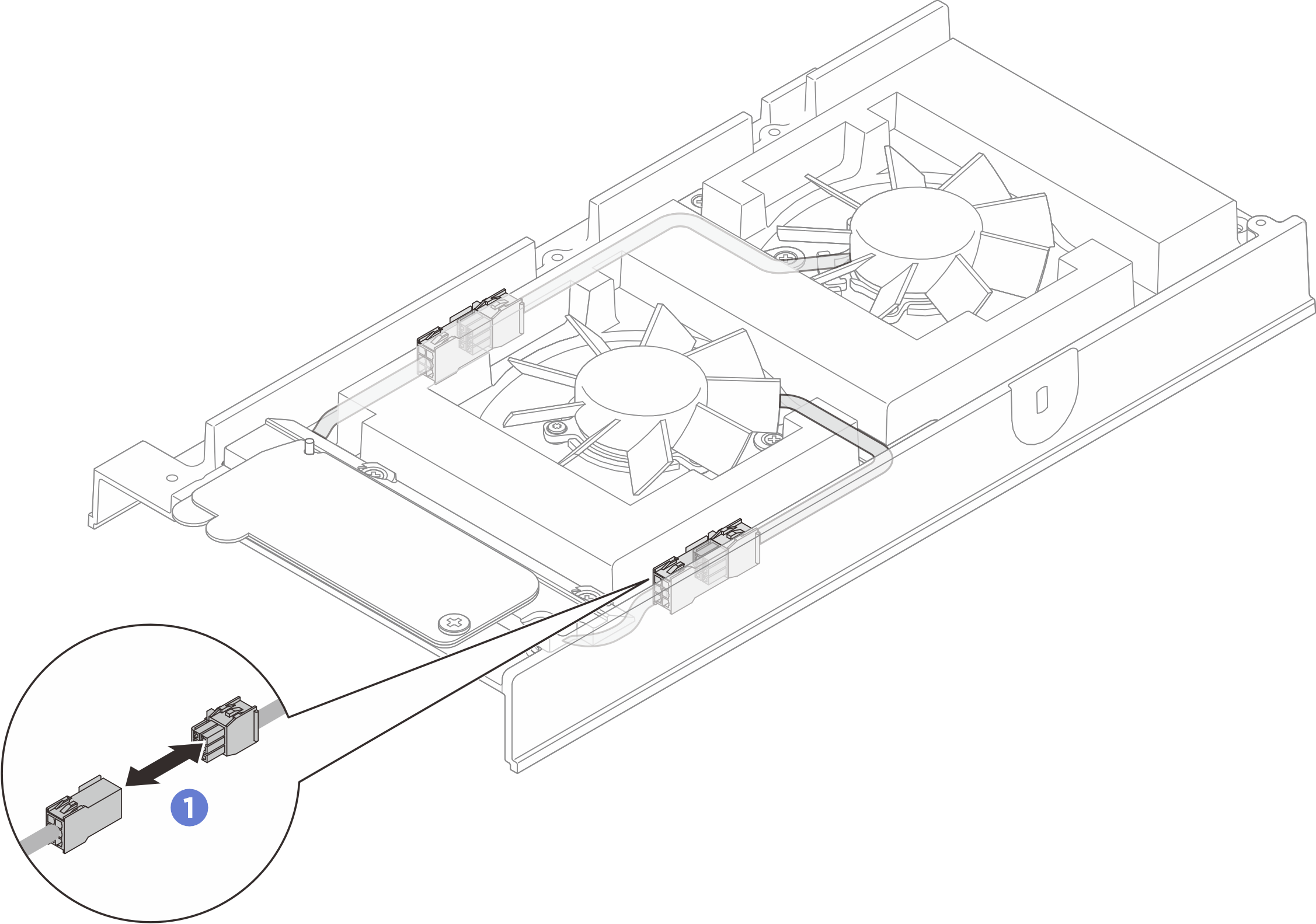

4. ถอดสายบริดจ์พัดลมออกจากโหนดพัดลม
   รูปที่ 2. การถอดสายบริดจ์พัดลม

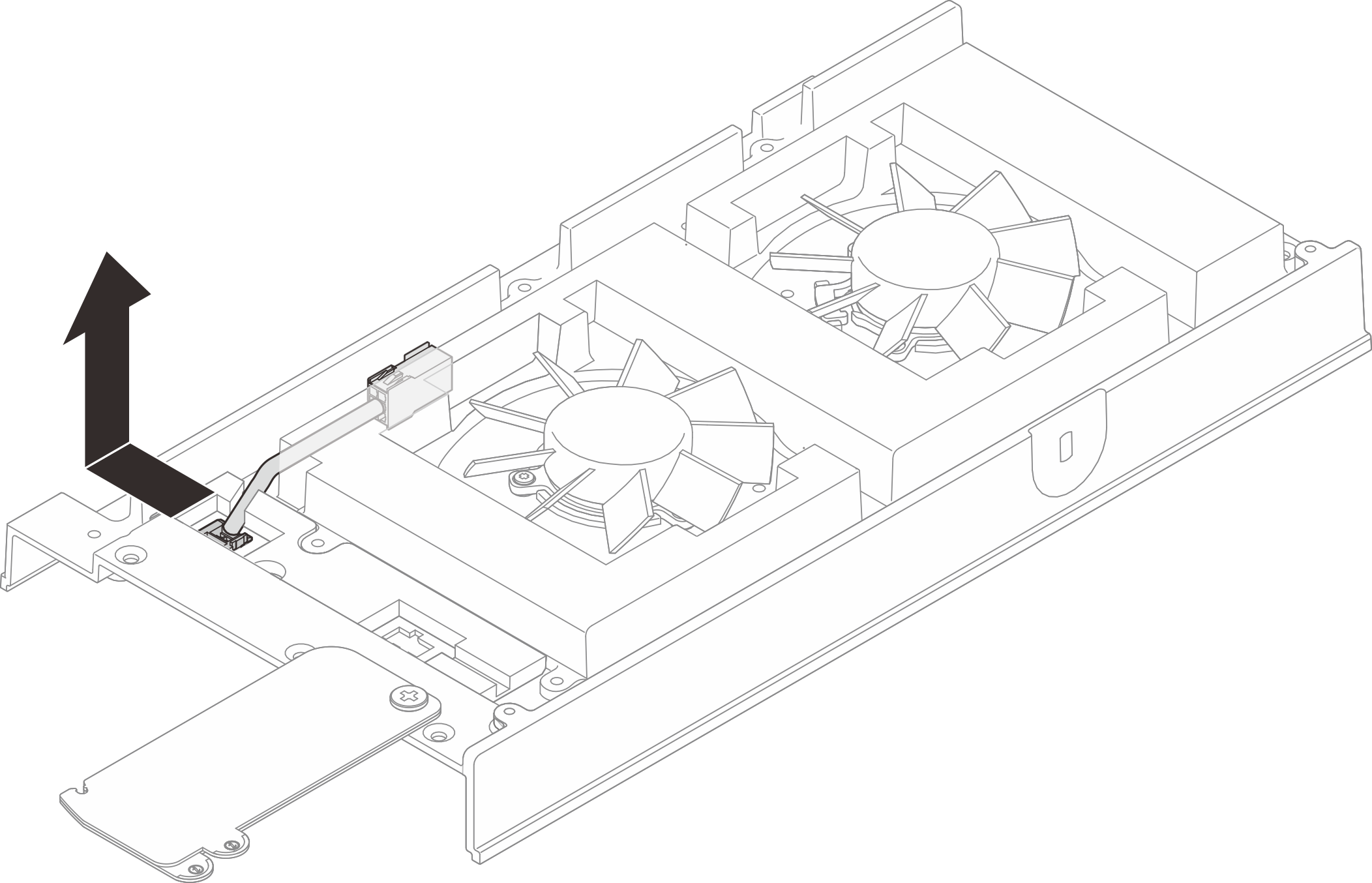

5. ดันสายบริดจ์พัดลมไปทางด้านซ้ายเมื่อมองจากด้านหน้าของโหนด จากนั้น ให้ดึงและถอดสายบริดจ์พัดลมออกจากโหนด
   รูปที่ 3. การถอดสายบริดจ์พัดลม
