Снятие кабеля моста вентилятора

В этом разделе приведены инструкции по снятию кабеля моста вентилятора.

Об этой задаче

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

S017

ОСТОРОЖНО

Рядом находятся опасные движущиеся лопасти вентилятора. Не касайтесь их пальцами или другими частями тела.

S033

ОСТОРОЖНО

Опасная энергия. Электрическое напряжение при закорачивании металлическим предметом может вызвать нагрев, который может привести к разбрызгиванию металла и (или) ожогам.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Выключите сервер и периферийные устройства и отсоедините шнуры питания и все внешние кабели. См. раздел Выключение сервера.

• Если узел установлен в корпус или крепление, извлеките его из корпуса или крепления. См. раздел Инструкции по настройке.

Процедура

1. Выполните подготовительные действия для этой задачи.
   1. Снимите кожух вентилятора для монтажа на столе. См. раздел Снятие кожуха вентилятора.
   2. Если применимо, снимите заглушку комплекта расширения. См. раздел Снятие заглушки комплекта расширения.
   3. Если применимо, снимите комплект расширения. См. раздел Снятие комплекта расширения.
   4. Снимите верхний кожух. См. раздел Снятие верхнего кожуха.
2. Найдите кабель моста вентилятора, который требуется снять. Дополнительные сведения см. в разделе Разъемы материнской платы.

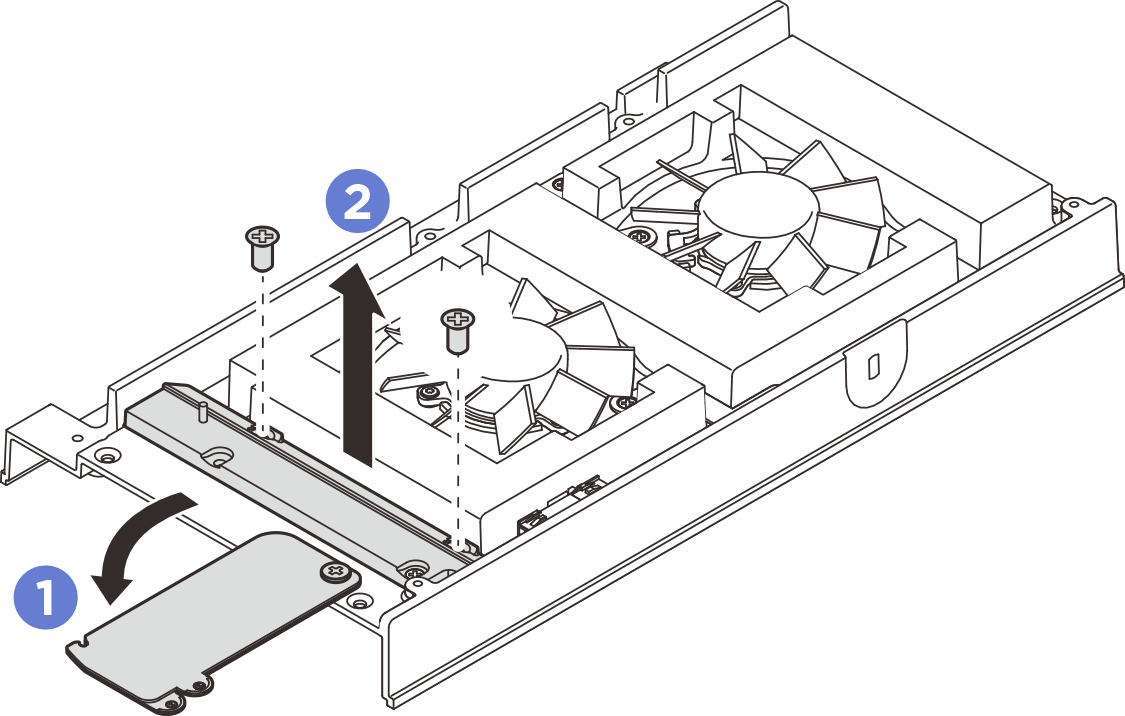

3. Снимите кожух кабеля моста вентилятора.
   1. Выдвиньте язычок с этикеткой доступа к сети Lenovo XClarity Controller из узла.
   2. Отверните два винта, фиксирующих кожух кабеля моста вентилятора; затем поднимите кожух кабеля моста вентилятора, чтобы снять его с узла.
      Рис. 1. Снятие кожуха кабеля моста вентилятора

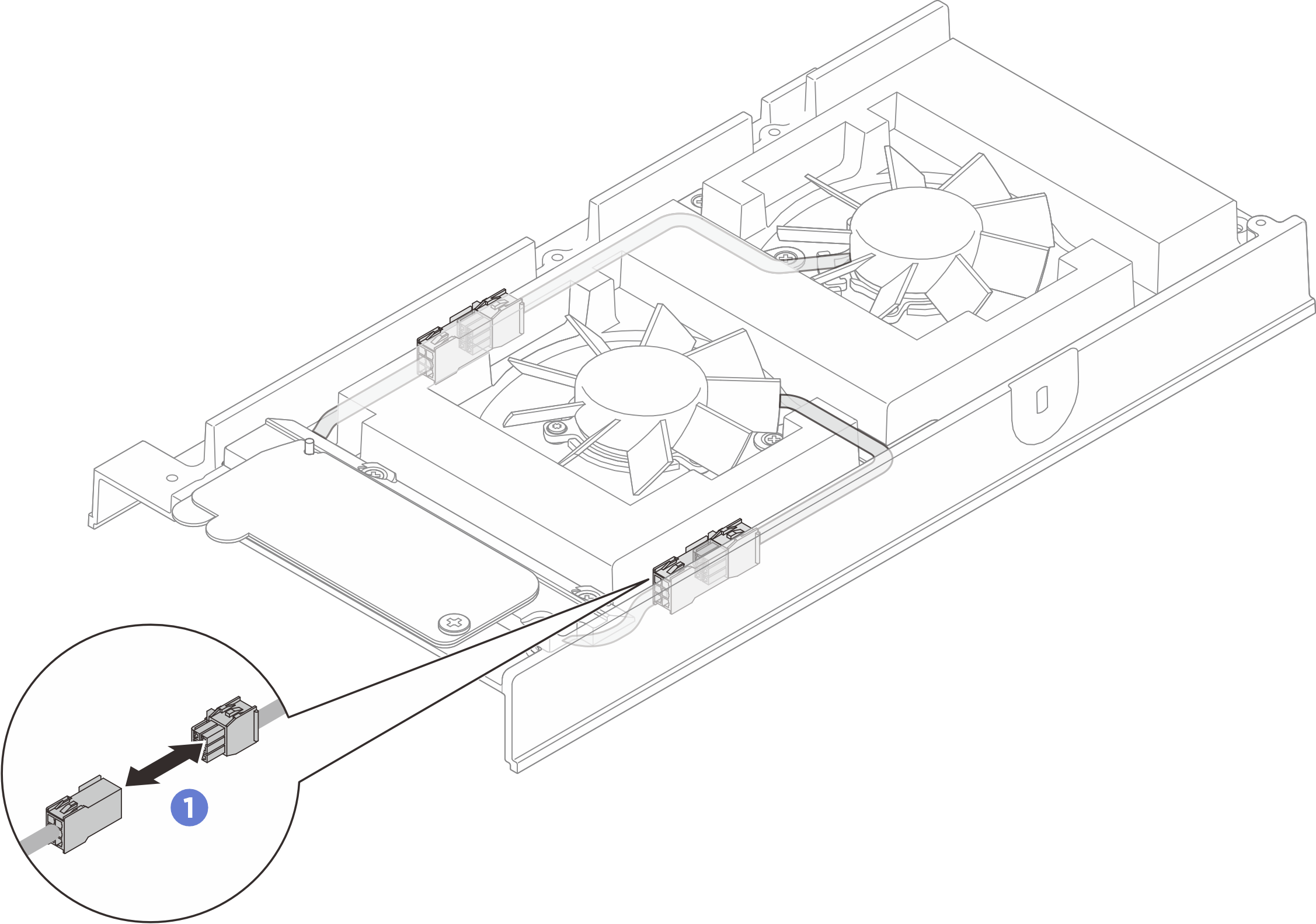

4. Отключите кабель моста вентилятора от модуля вентилятора.
   Рис. 2. Отключение кабеля моста вентилятора

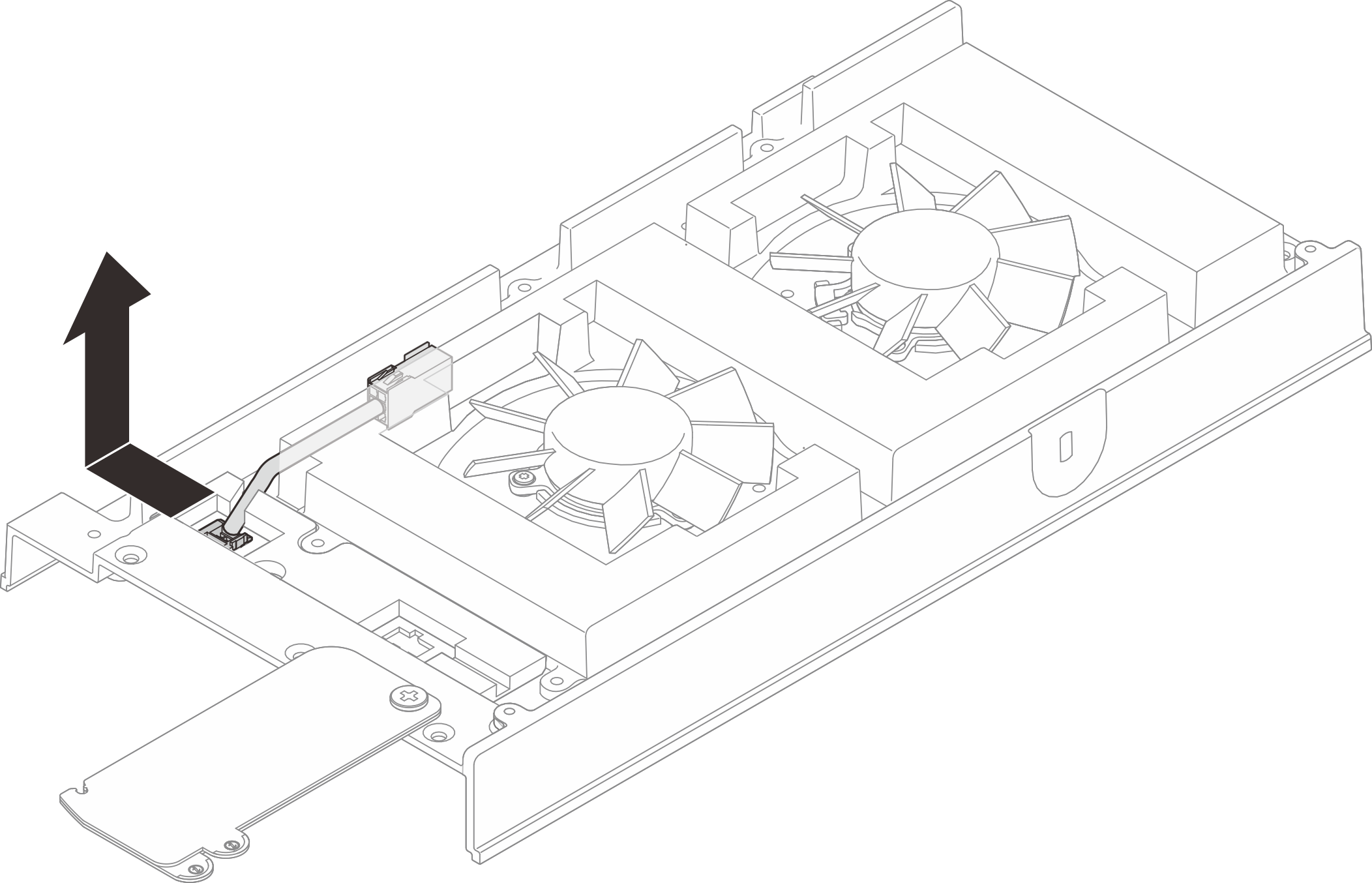

5. Сдвиньте кабель моста вентилятора влево, если смотреть с передней стороны узла, затем потяните кабель моста вентилятора и снимите его с узла.
   Рис. 3. Снятие кабеля моста вентилятора
