Extracción del cable del puente del ventilador

Siga las instrucciones que aparecen en esta sección para quitar un cable del puente del ventilador.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

S017

PRECAUCIÓN

Hay aspas de ventilador en movimiento peligrosas cerca. Mantenga alejados los dedos y otras partes del cuerpo.

S033

PRECAUCIÓN

Peligro con la energía. Los voltajes con energía peligrosa pueden provocar calentamiento cuando se ocasiona un cortocircuito con metales. Esto puede dar como resultado metales esparcidos, quemaduras o ambos.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Apague el servidor y los dispositivos periféricos y desconecte los cables de alimentación y todos los cables externos. Consulte Apagado del servidor.

• Si el nodo está instalado en un alojamiento o montado, extraiga el nodo del alojamiento o montaje. Consulte Guía de configuración.

Procedimiento

1. Prepárese para esta tarea.
   1. Quite la cubierta del ventilador de montaje en escritorio. Consulte Extracción de una cubierta del ventilador.
   2. Si corresponde, quite el relleno para expansión. Consulte Extracción del relleno para expansión.
   3. Si corresponde, quite el kit de expansión. Consulte Extracción del kit de expansión.
   4. Quite la cubierta superior. Consulte Extracción de la cubierta superior.
2. Localice el cable del puente del ventilador que se va a quitar. Para obtener más detalles, consulte Conectores de la placa del sistema.

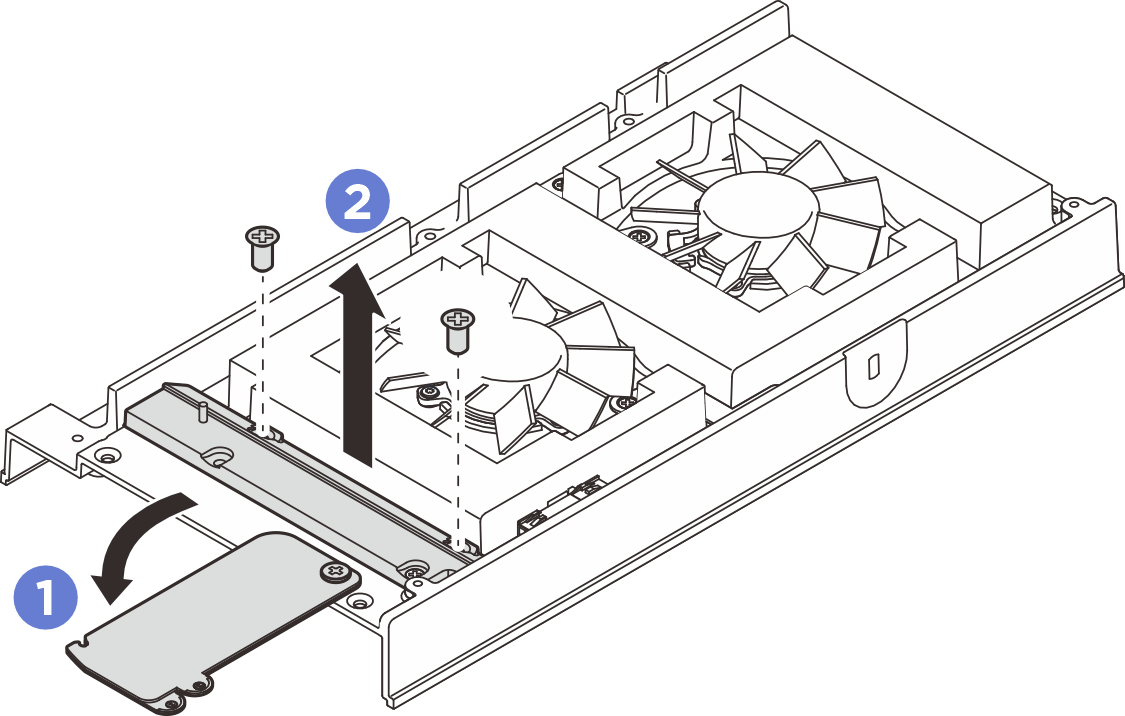

3. Quite la cubierta de cables del puente del ventilador.
   1. Deslice la pestaña de la etiqueta de acceso de red de Lenovo XClarity Controller hacia fuera del nodo.
   2. Quite los dos tornillos que fijan la cubierta de cables del puente del ventilador y, a continuación, levántela para quitarla del nodo.
      Figura 1. Extracción de la cubierta de cables del puente del ventilador

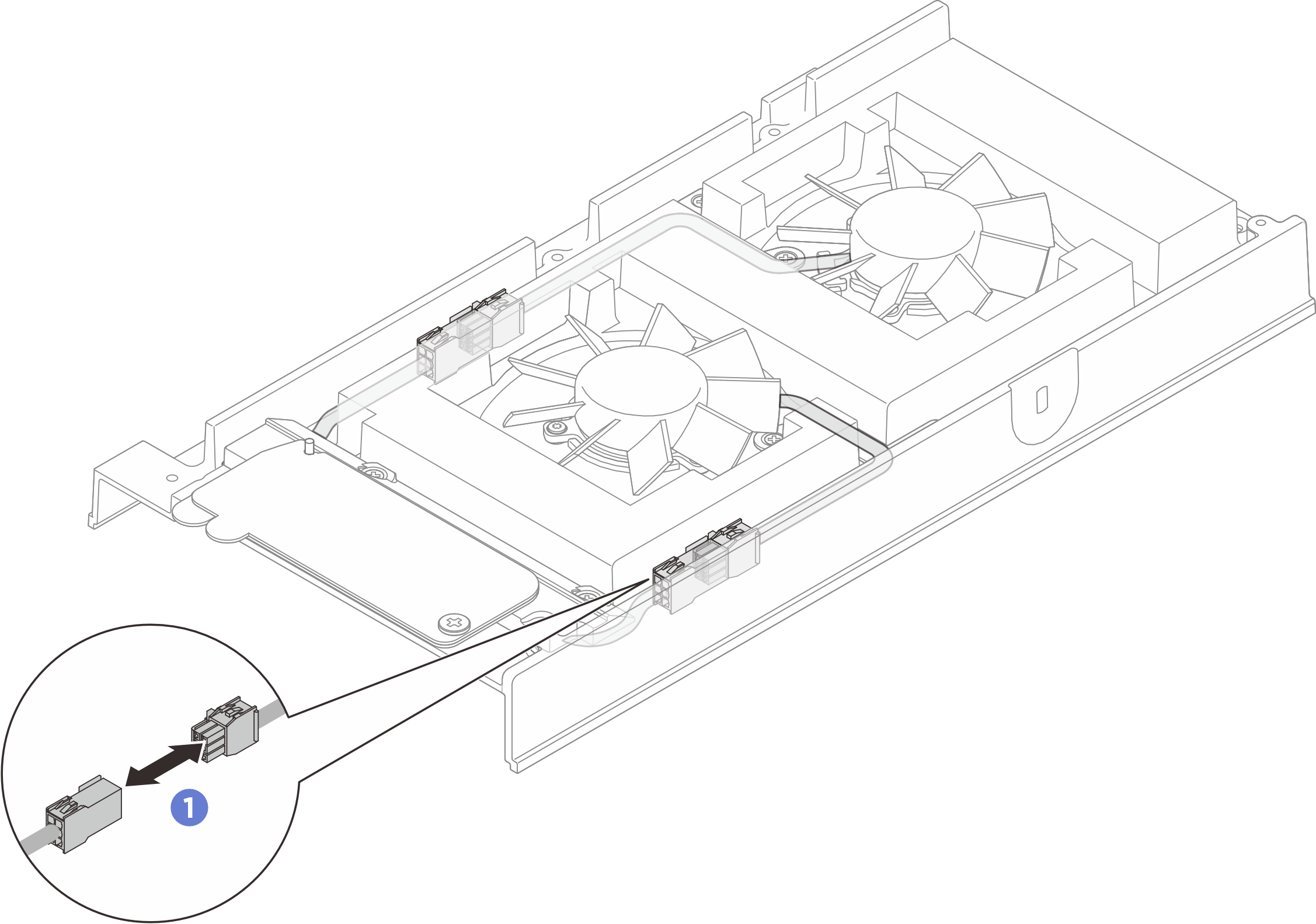

4. Desconecte el cable del puente del ventilador del módulo de ventilador.
   Figura 2. Desconexión del cable del puente del ventilador

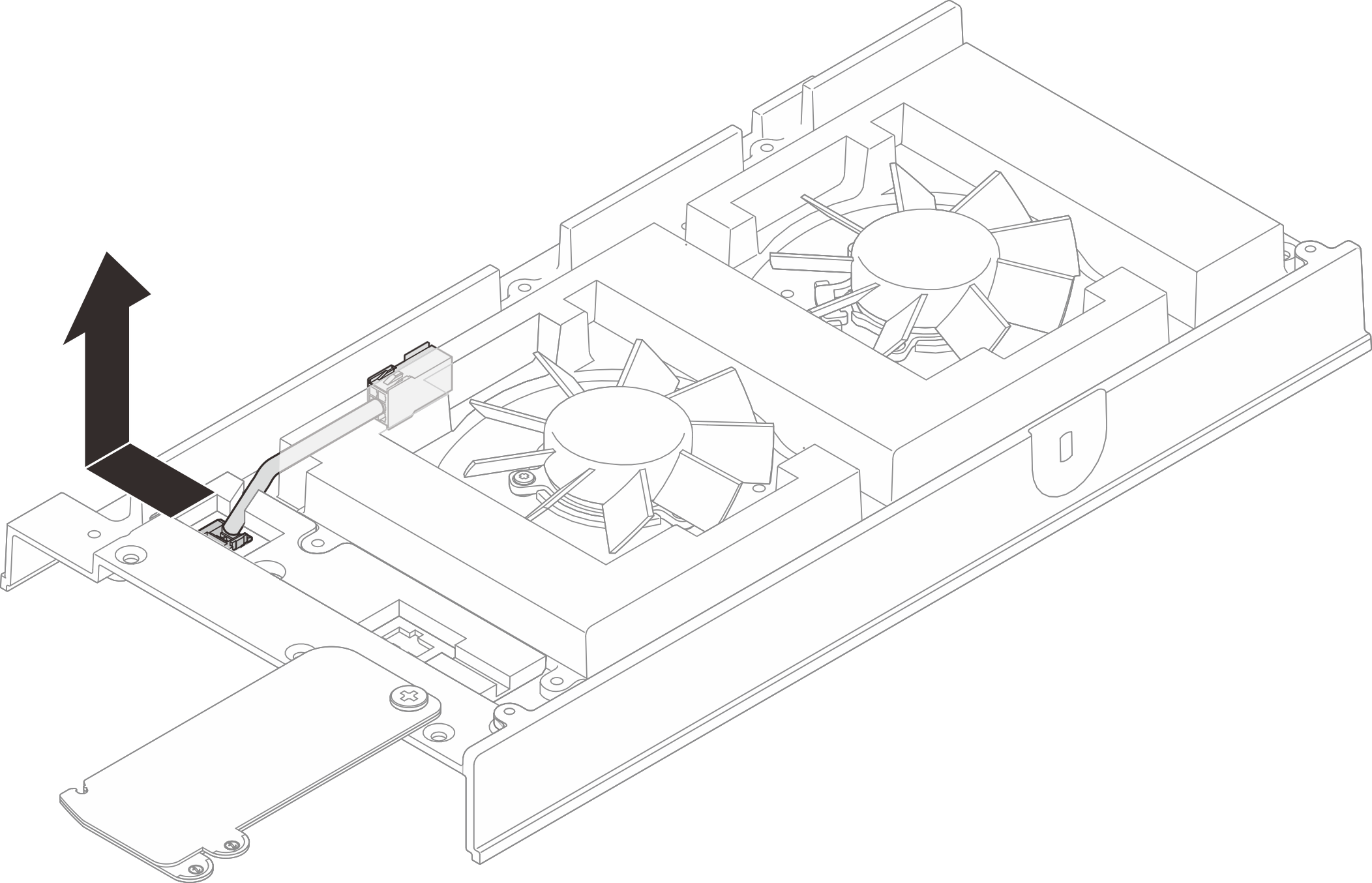

5. Empuje el cable del puente del ventilador hacia la izquierda (cuando se visualiza desde la parte frontal del nodo). Luego, tire y quite el cable del puente del ventilador del nodo.
   Figura 3. Extracción del cable del puente del ventilador
