Instalación del cable del puente del ventilador

Siga las instrucciones que aparecen en esta sección para instalar un cable de puente de ventilador.

Acerca de esta tarea

S002

PRECAUCIÓN

El botón de control de encendido del dispositivo y el interruptor de alimentación de la fuente de alimentación no cortan la corriente eléctrica suministrada al dispositivo. Es posible que el dispositivo tenga también más de un cable de alimentación. Para cortar completamente la corriente eléctrica del dispositivo, asegúrese de que todos los cables de alimentación estén desconectados de la fuente de alimentación.

S017

PRECAUCIÓN

Hay aspas de ventilador en movimiento peligrosas cerca. Mantenga alejados los dedos y otras partes del cuerpo.

Atención

• Lea Directrices de instalación y Lista de comprobación de inspección de seguridad para asegurarse de trabajar con seguridad.

• Ponga en contacto la bolsa antiestática que contiene el componente con cualquier superficie metálica no pintada del servidor y, a continuación, quite el componente de la bolsa y colóquelo en una superficie antiestática.

Procedimiento

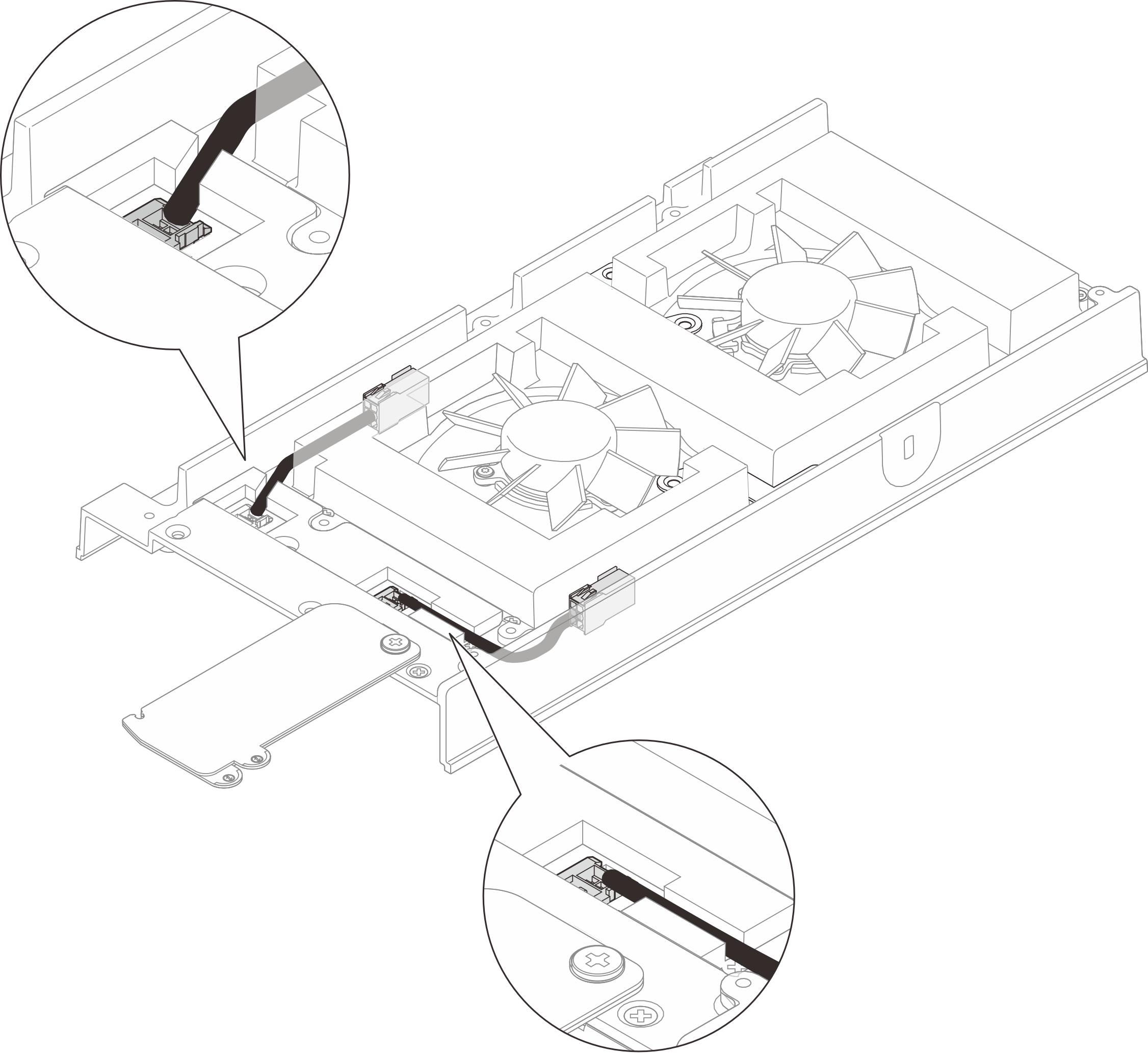

1. Localice el cable del puente del ventilador que se va a instalar.




   1 Cable del módulo del ventilador 1	2 Cable del módulo del ventilador 2
   3 Cable del puente del ventilador 1	4 Cable del puente del ventilador 2

2. Instale el cable del puente del ventilador en el nodo.
   1. Alinee el cable del puente del ventilador con el orificio del conector en el nodo.
   2. Inserte el cable del puente del ventilador en el orificio del conector. Luego, empuje el cable del puente del ventilador a la derecha (visto desde la parte frontal del nodo) hasta que encaje en su lugar.

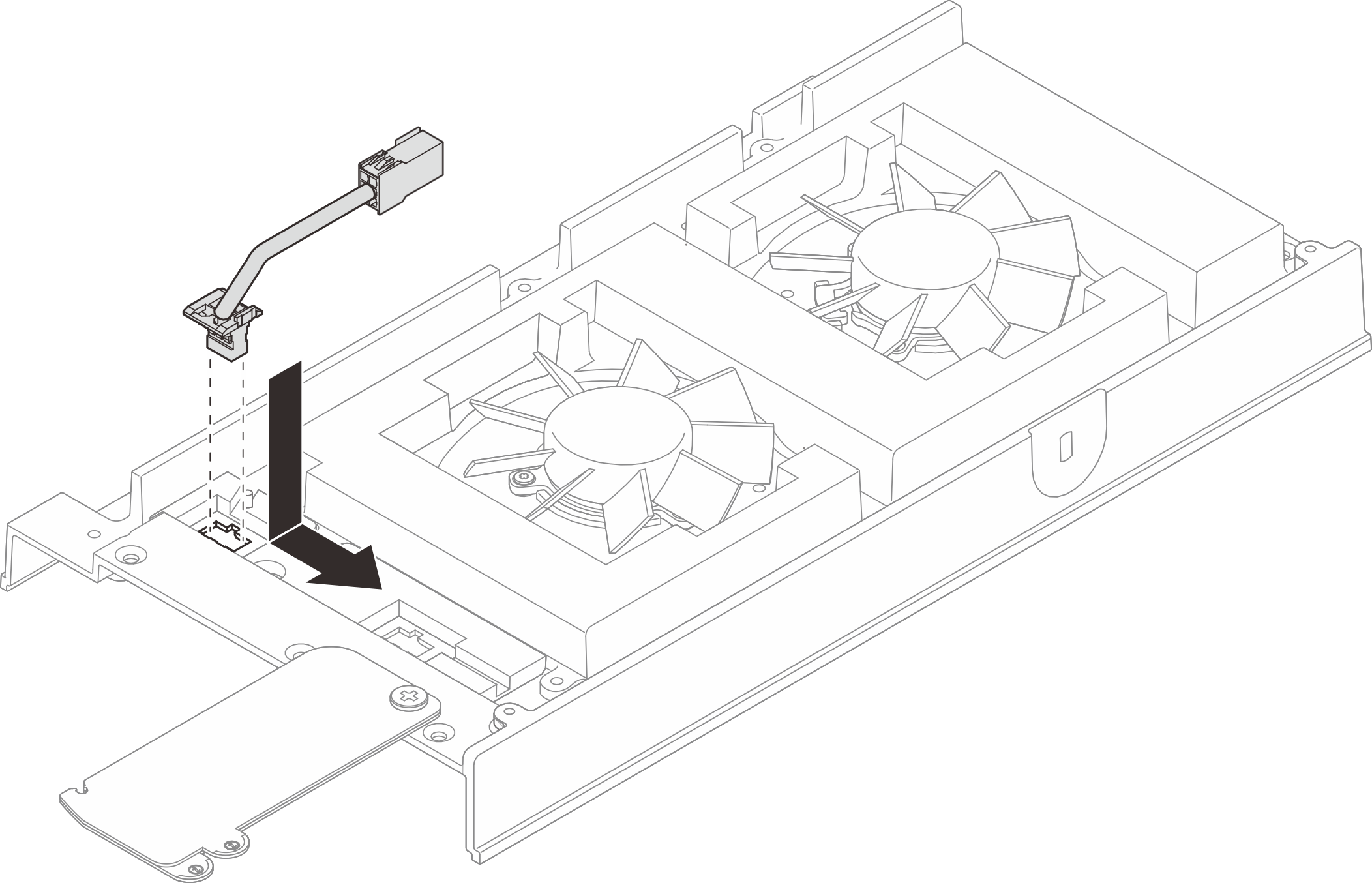

      Figura 1. Instalación del cable del puente del ventilador


3. Pase el cable a través de la ranura precortada en el nodo.

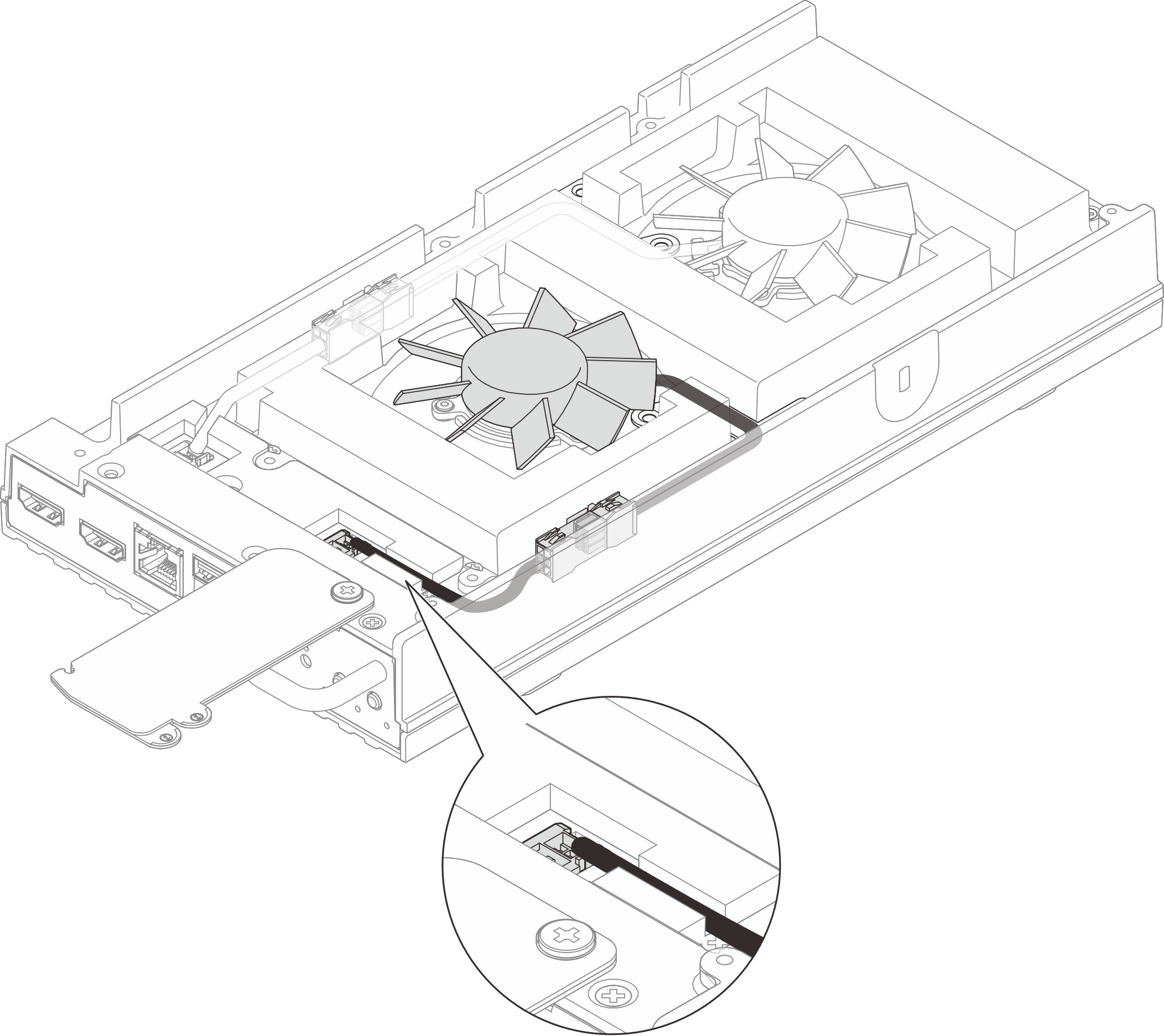

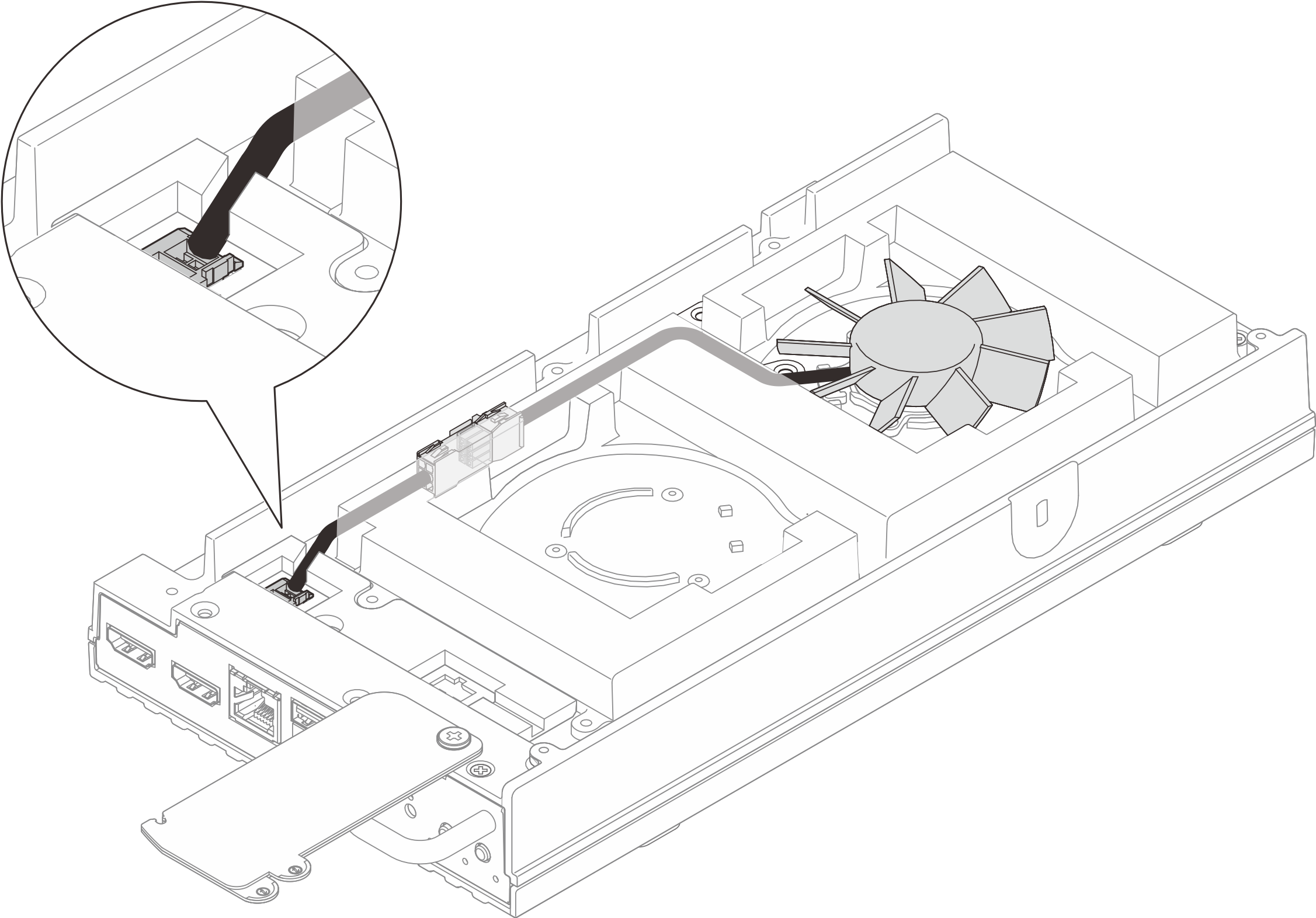

   Figura 2. Cables del puente del ventilador


4. Instale la cubierta del cable del puente del ventilador.
   1. Alinee la cubierta del cable del puente del ventilador con las ranuras de tornillos del nodo. Luego, apriete cuatro tornillos para fijar la cubierta del cable del puente del ventilador.
   2. Deslice las pestañas de información extraíbles hacia el nodo.

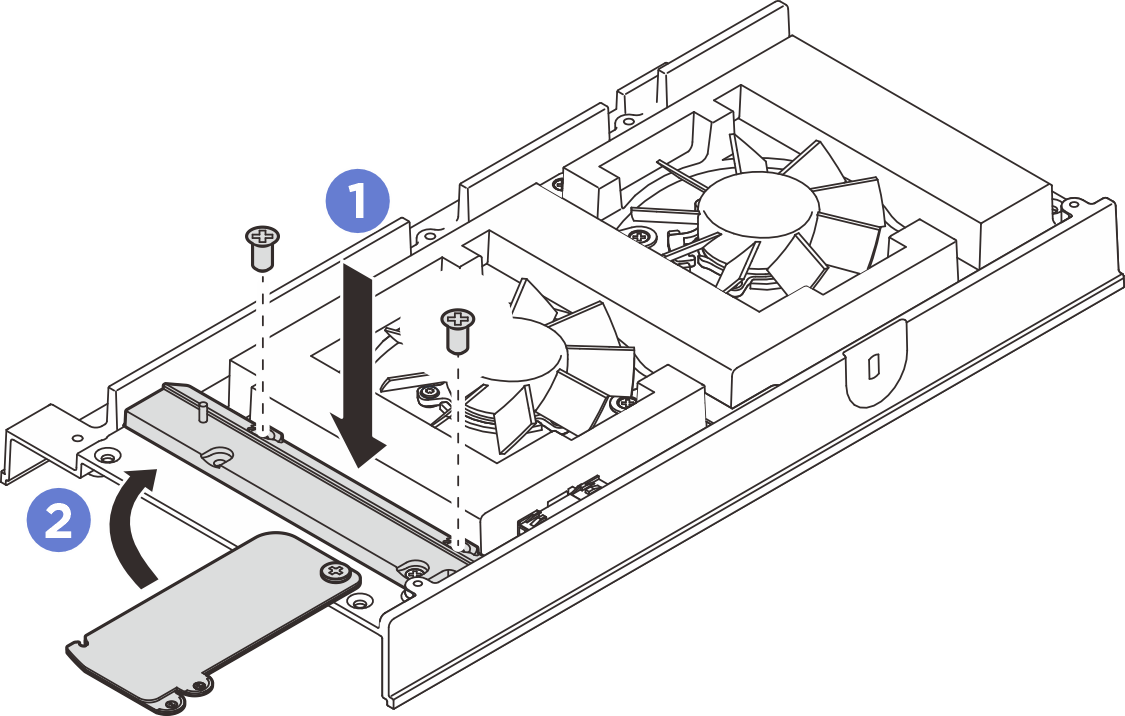

      Figura 3. Instalación de la cubierta de cables del puente del ventilador

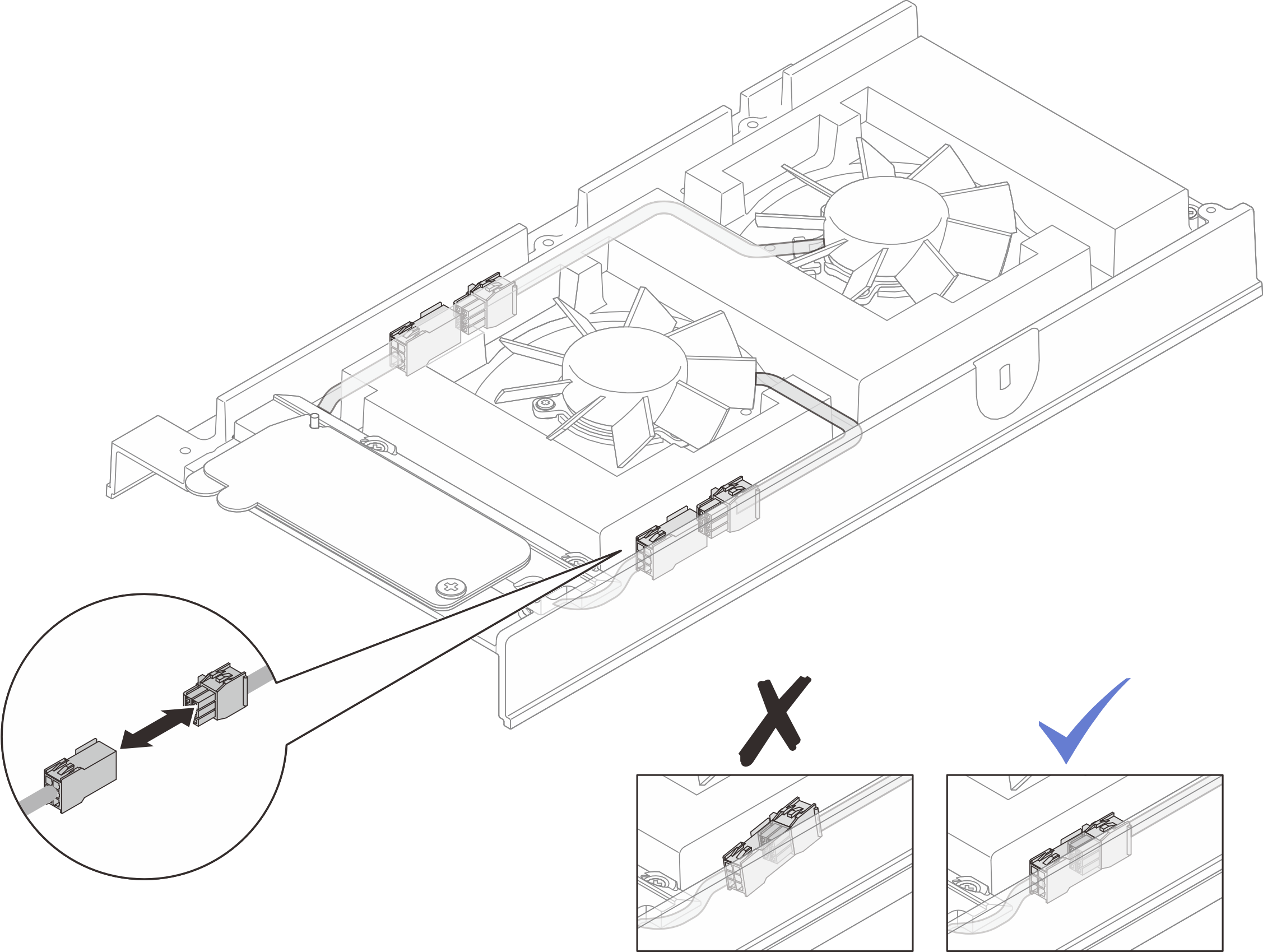

5. Conecte el cable del puente del ventilador al cable del módulo del ventilador.
6. Hay etiquetas adheridas a los cables del puente del ventilador y a los cables del módulo del ventilador. Antes de disponer los cables, pase la etiqueta alrededor del cable por completo.
   Figura 4. Etiqueta alrededor del cable


7. Presione los cables con etiquetas enrolladas en la ranura para cables de la cubierta superior, tal como se muestra. Asegúrese de que el cable del módulo del ventilador 1 esté fijado entre la espuma y el chasis.
   Figura 5. Disposición de los cables del ventilador



   Nota

   Asegúrese de presionar los conectores en la ranura para evitar que interfieran con la cubierta del ventilador.
