Installazione del cavo del bridge della ventola

Seguire le istruzioni riportate in questa sezione per installare il cavo del bridge della ventola.

Informazioni su questa attività

S002

Avvertenza

Il pulsante di controllo dell'alimentazione sul dispositivo e l'interruttore di alimentazione sull'alimentatore non tolgono la corrente elettrica fornita al dispositivo. Il dispositivo potrebbe anche disporre di più di un cavo di alimentazione. Per eliminare completamente la corrente elettrica dal dispositivo, assicurarsi che tutti i cavi di alimentazione siano scollegati dalla fonte di alimentazione.

S017

Avvertenza

Prossimità a pale di ventole in movimento. Tenere lontane dita e altre parti del corpo.

Attenzione

• Leggere Linee guida per l'installazione ed Elenco di controllo per la sicurezza per accertarsi di operare in sicurezza.

• Mettere in contatto l'involucro antistatico contenente il componente con qualsiasi superficie metallica non verniciata del server, quindi rimuoverlo dall'involucro e posizionarlo su una superficie antistatica.

Procedura

1. Individuare il cavo del bridge della ventola da installare.




   1 Cavo del modulo della ventola 1	2 Cavo del modulo della ventola 2
   3 Cavo del bridge della ventola 1	4 Cavo del bridge della ventola 2

2. Installare il cavo del bridge della ventola sul nodo.
   1. Allineare il cavo del bridge della ventola al foro del connettore sul nodo.
   2. Inserire il cavo del bridge della ventola nel foro del connettore, quindi spingerlo verso destra (visto dalla parte anteriore del nodo) finché non scatta in posizione.

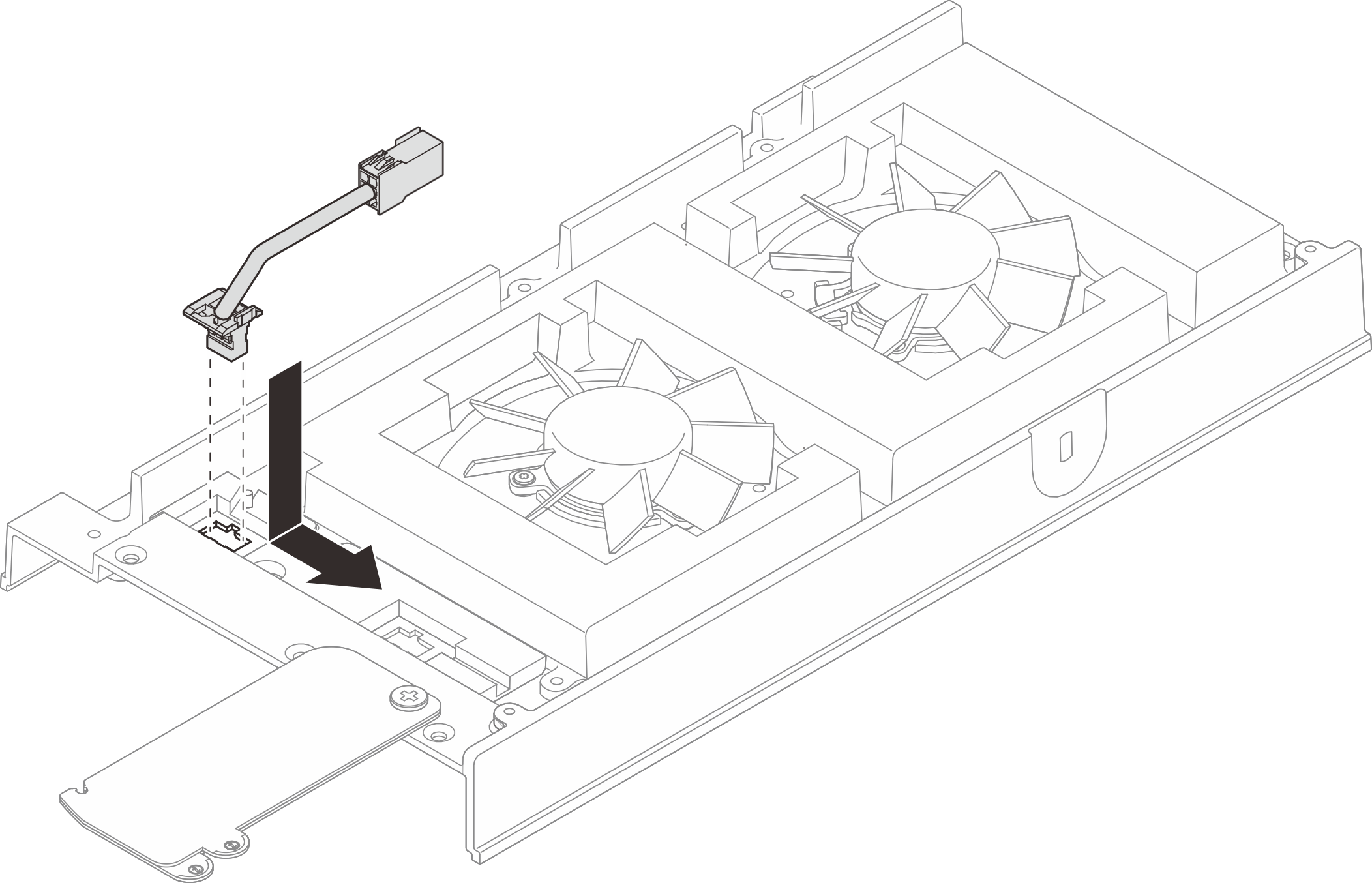

      Figura 1. Installazione del cavo del bridge della ventola


3. Instradare il cavo attraverso lo slot pretagliato sul nodo.

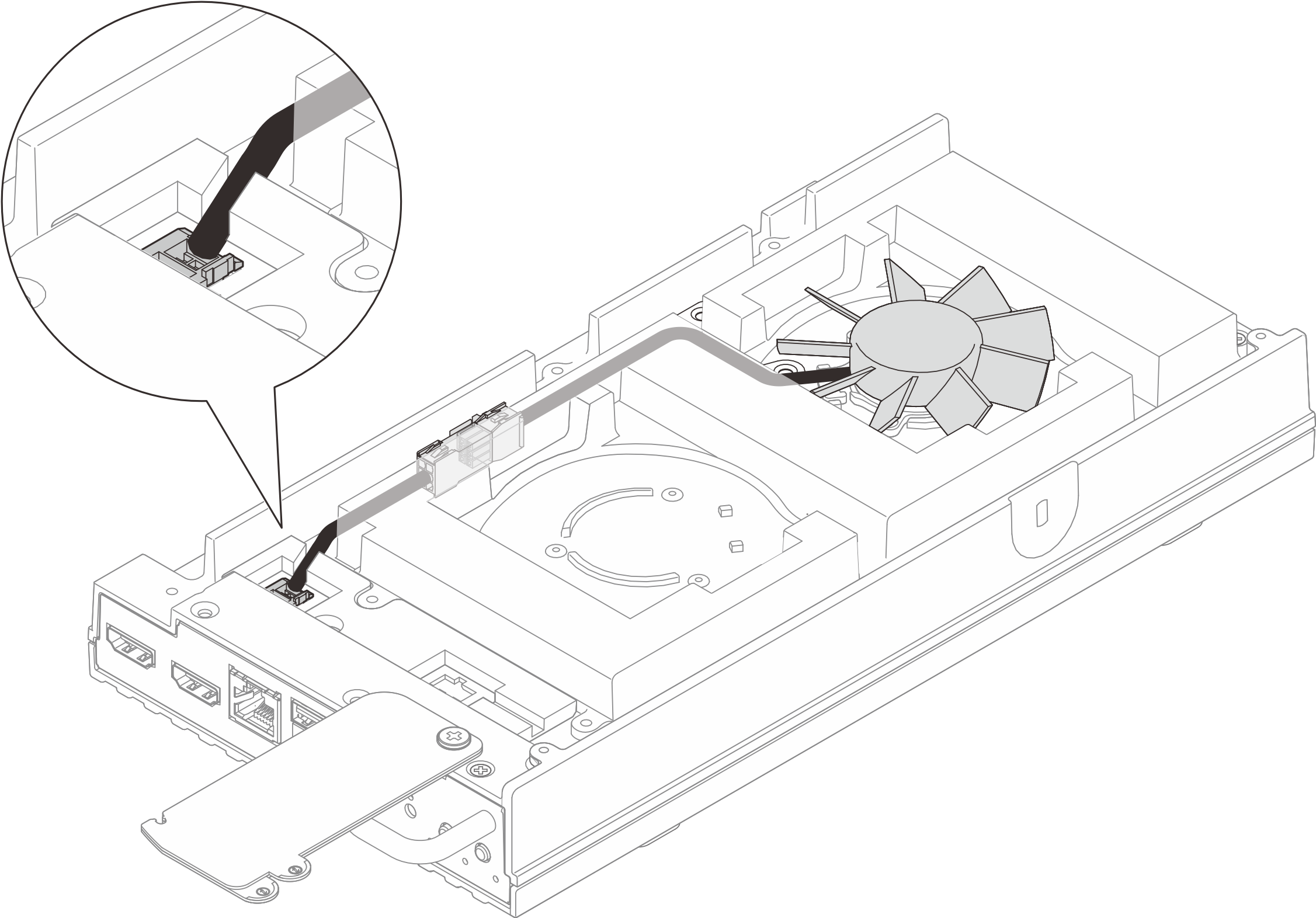

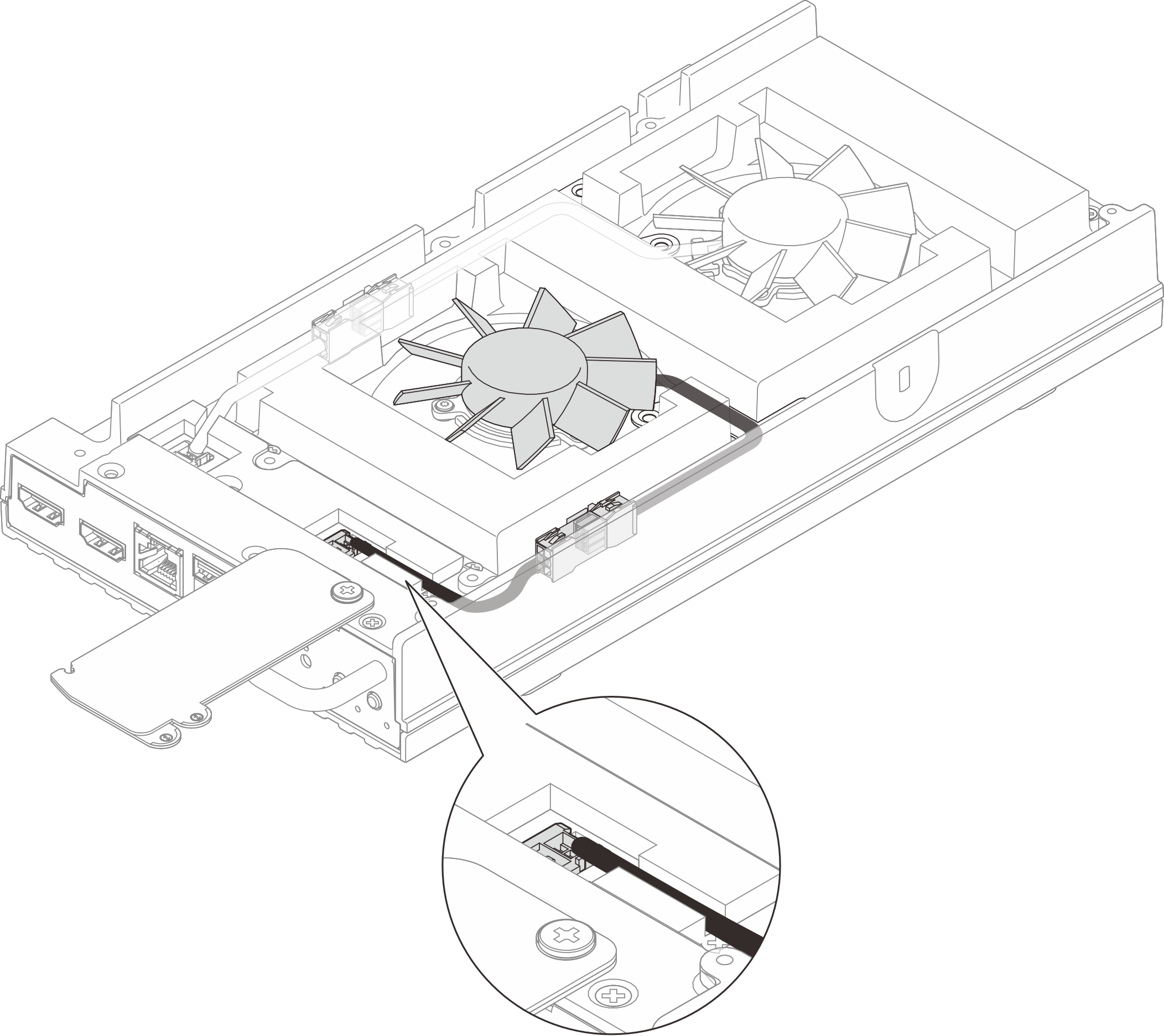

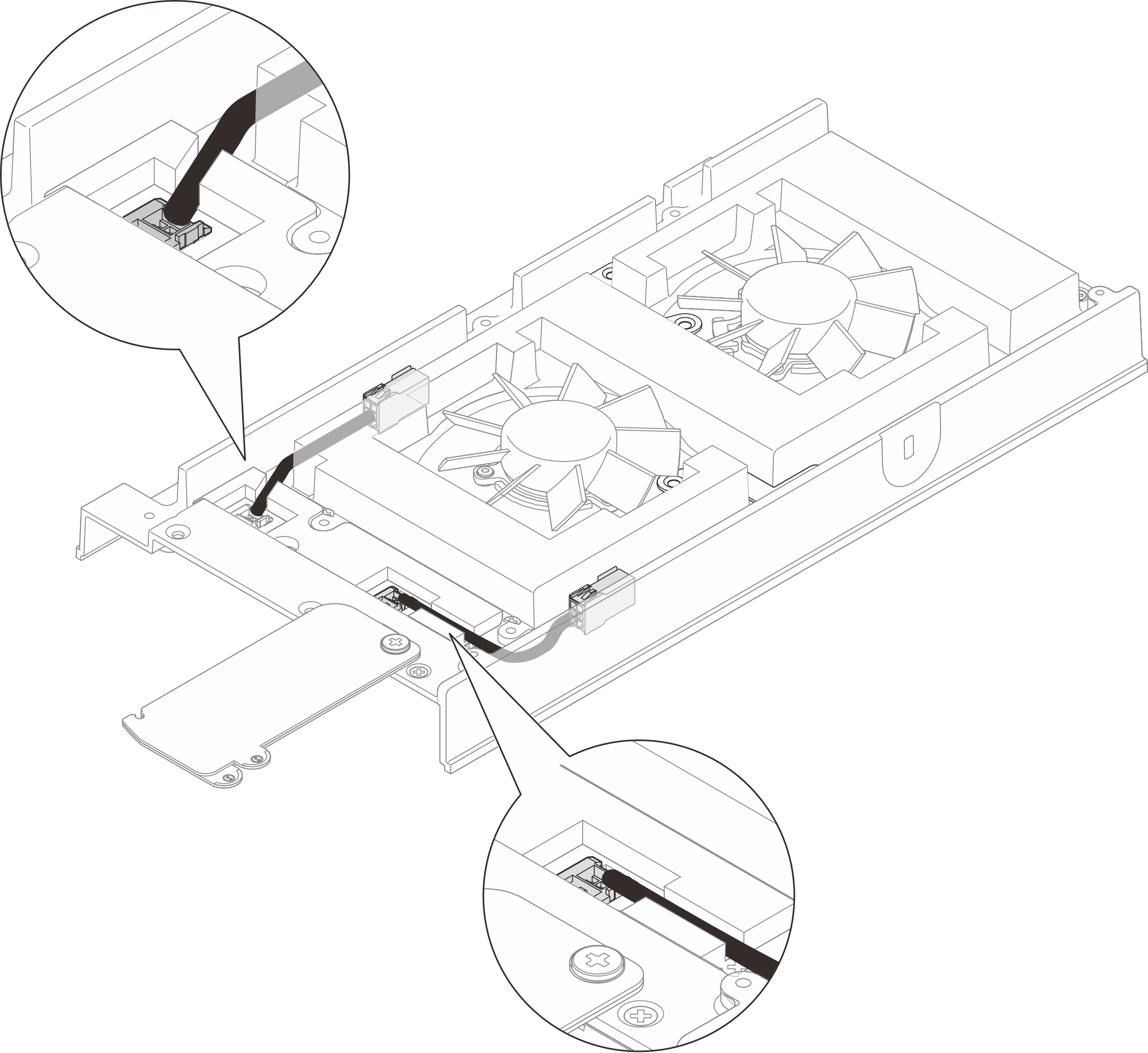

   Figura 2. Cavi del bridge della ventola


4. Installare il coperchio del cavo del bridge della ventola.
   1. Allineare il coperchio del cavo del bridge della ventola agli slot delle viti sul nodo; stringere quindi le quattro viti per fissare il coperchio del cavo del bridge della ventola.
   2. Far scorrere le schede informative estraibili verso il nodo.
      Figura 3. Installazione del coperchio del cavo del bridge della ventola

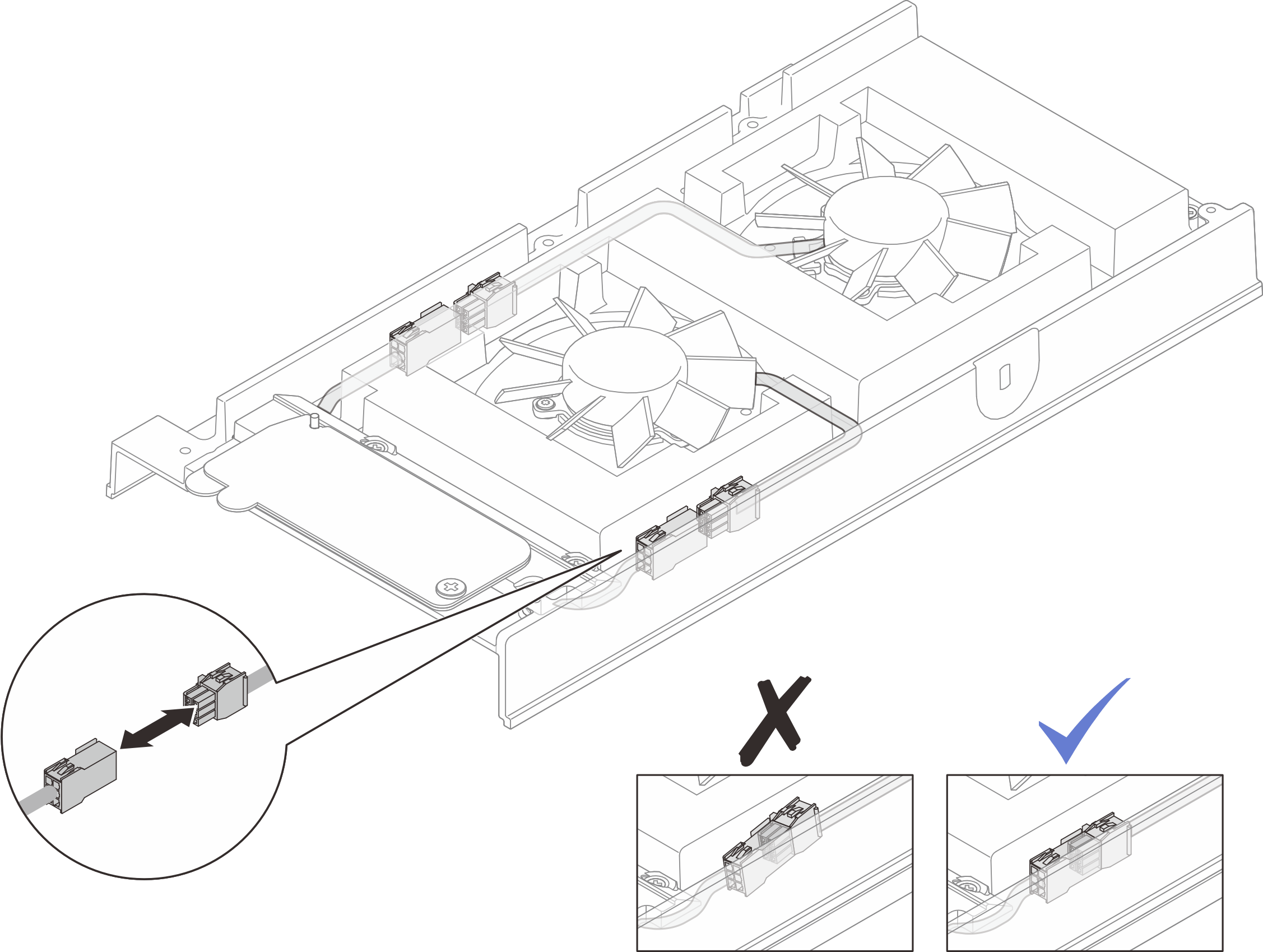

5. Collegare il cavo del bridge della ventola al cavo del modulo della ventola.
6. Sui cavi del bridge della ventola e sui cavi del modulo della ventola sono presenti delle etichette. Prima di instradare i cavi, avvolgere completamente l'etichetta attorno al cavo.
   Figura 4. Avvolgimento dell'etichetta attorno al cavo


7. Premere i cavi con le etichette arrotolate nello slot per cavi sul coperchio superiore, come illustrato. Assicurarsi che il cavo del modulo della ventola 1 sia fissato tra il polistirolo e lo chassis.
   Figura 5. Instradamento dei cavi delle ventole



   Nota

   Assicurarsi di premere i connettori nello slot per evitare di interferire con la copertura della ventola.
