Installation du câble de passerelle du ventilateur

Suivez les instructions de la présente section pour installer un câble de passerelle de ventilateur.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

S017

ATTENTION

Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez l’emballage anti-statique contenant le composant contre une zone métallique non peinte du serveur, puis déballez et posez le composant sur une surface antistatique.

Procédure

1. Repérez le câble de passerelle du ventilateur à installer.




   1 Câble du module ventilateur 1	2 Câble du module ventilateur 2
   3 Câble de la passerelle du ventilateur 1	4 Câble de la passerelle du ventilateur 2

2. Installez le câble de passerelle du ventilateur sur le nœud.
   1. Alignez le câble de passerelle du ventilateur sur l’orifice du connecteur du nœud.
   2. Insérez le câble de passerelle du ventilateur dans l’orifice du connecteur, puis poussez-le à droite (vu depuis l’avant du nœud) jusqu’à ce qu’il s’enclenche.

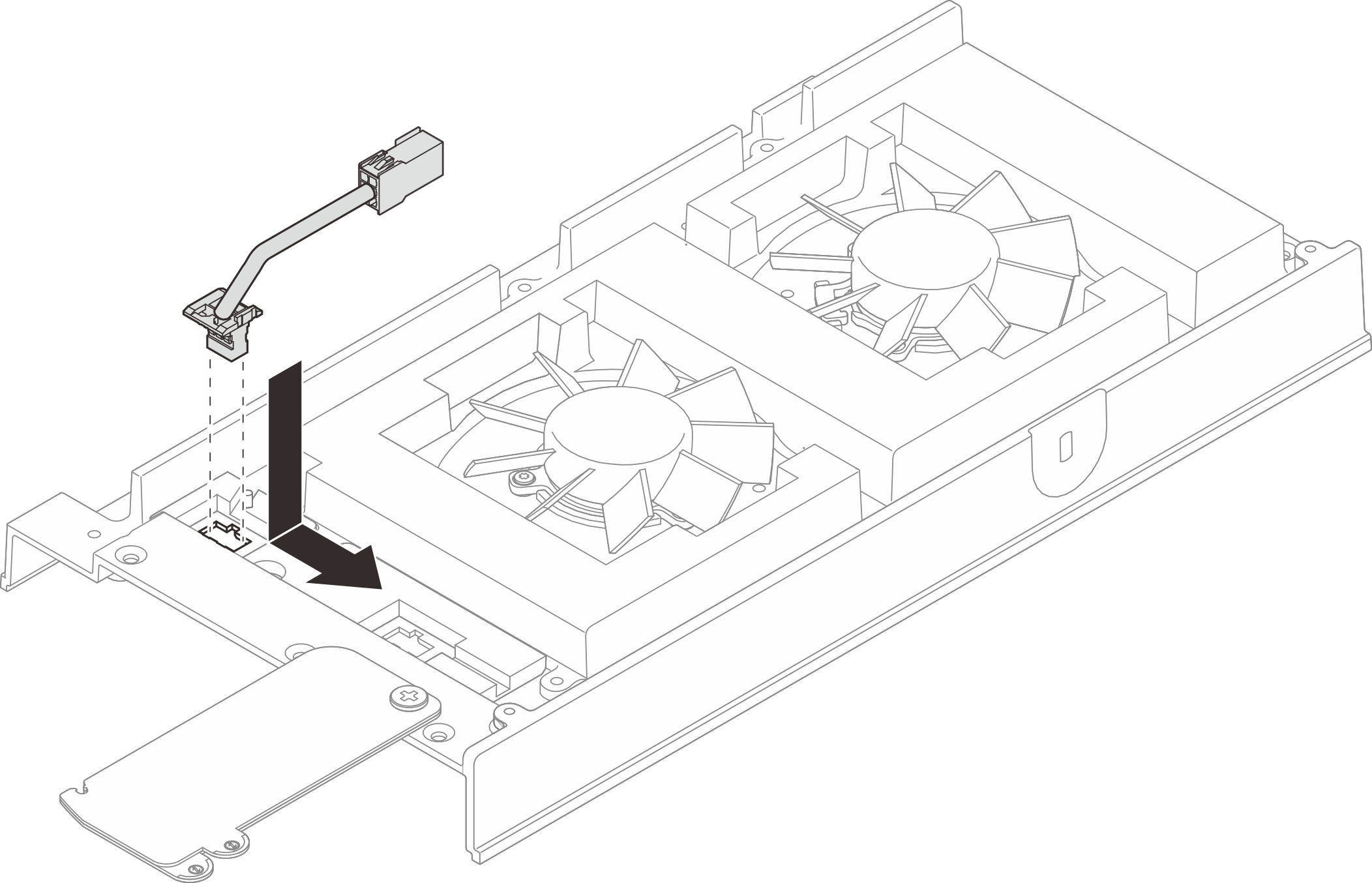

      Figure 1. Installation du câble de passerelle du ventilateur

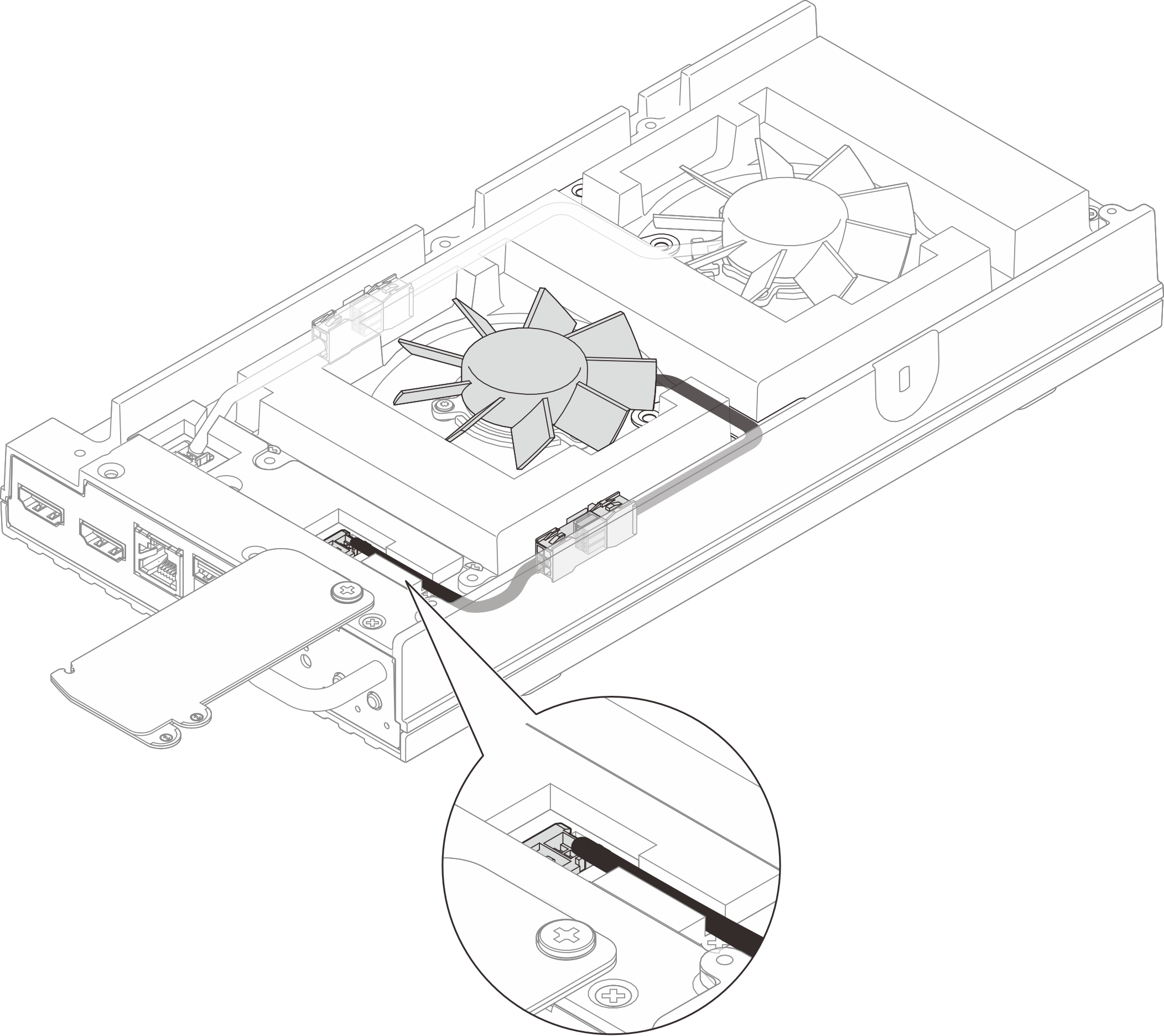

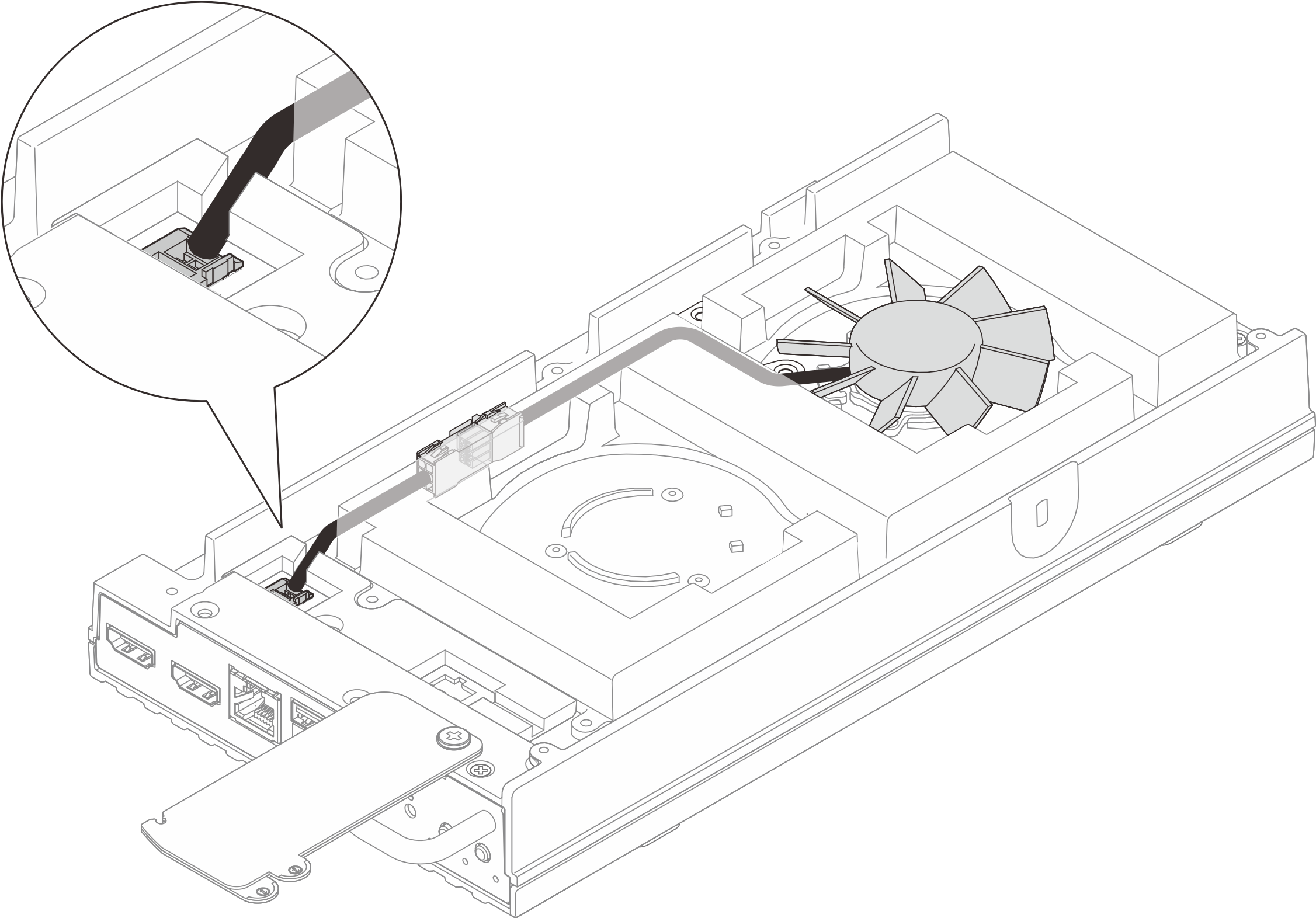

3. Acheminez le câble dans l’encoche prédécoupée du nœud.
   Figure 2. Câbles de la passerelle du ventilateur


4. Installez le couvre-câble de passerelle du ventilateur.
   1. Alignez le couvre-câble de passerelle du ventilateur sur les emplacements des vis du nœud, puis serrez les quatre vis pour fixer le couvre-câble de passerelle du ventilateur.
   2. Faites coulisser les étiquettes amovibles vers le nœud.

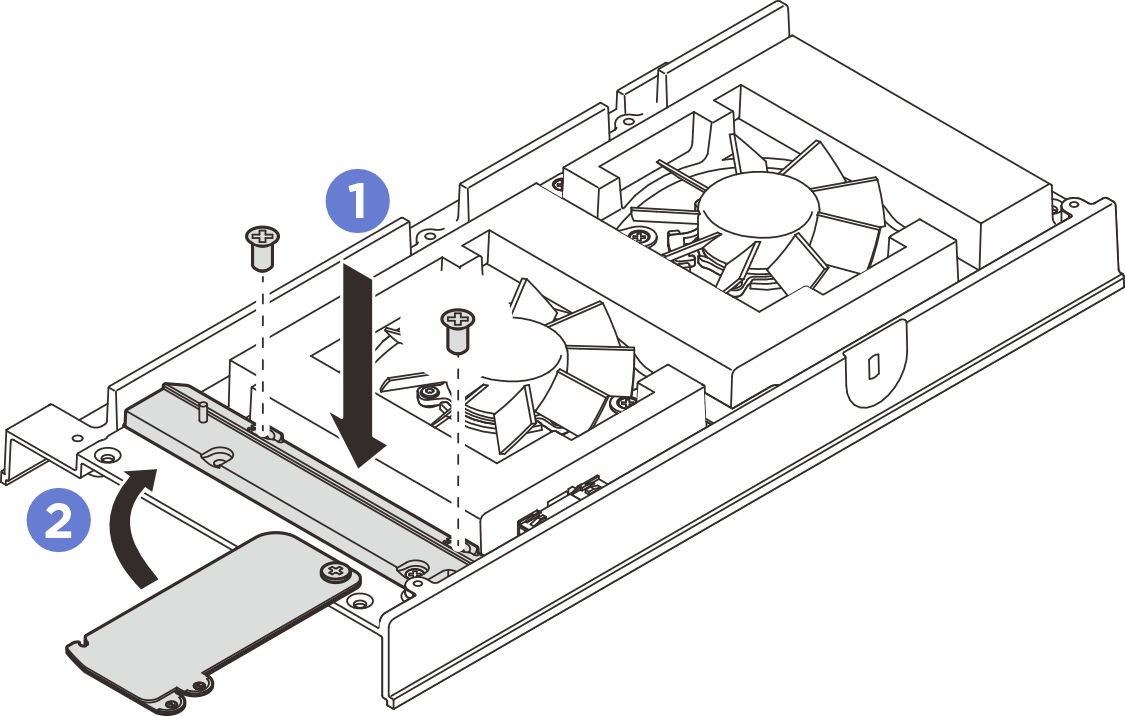

      Figure 3. Installation du couvre-câble de passerelle du ventilateur

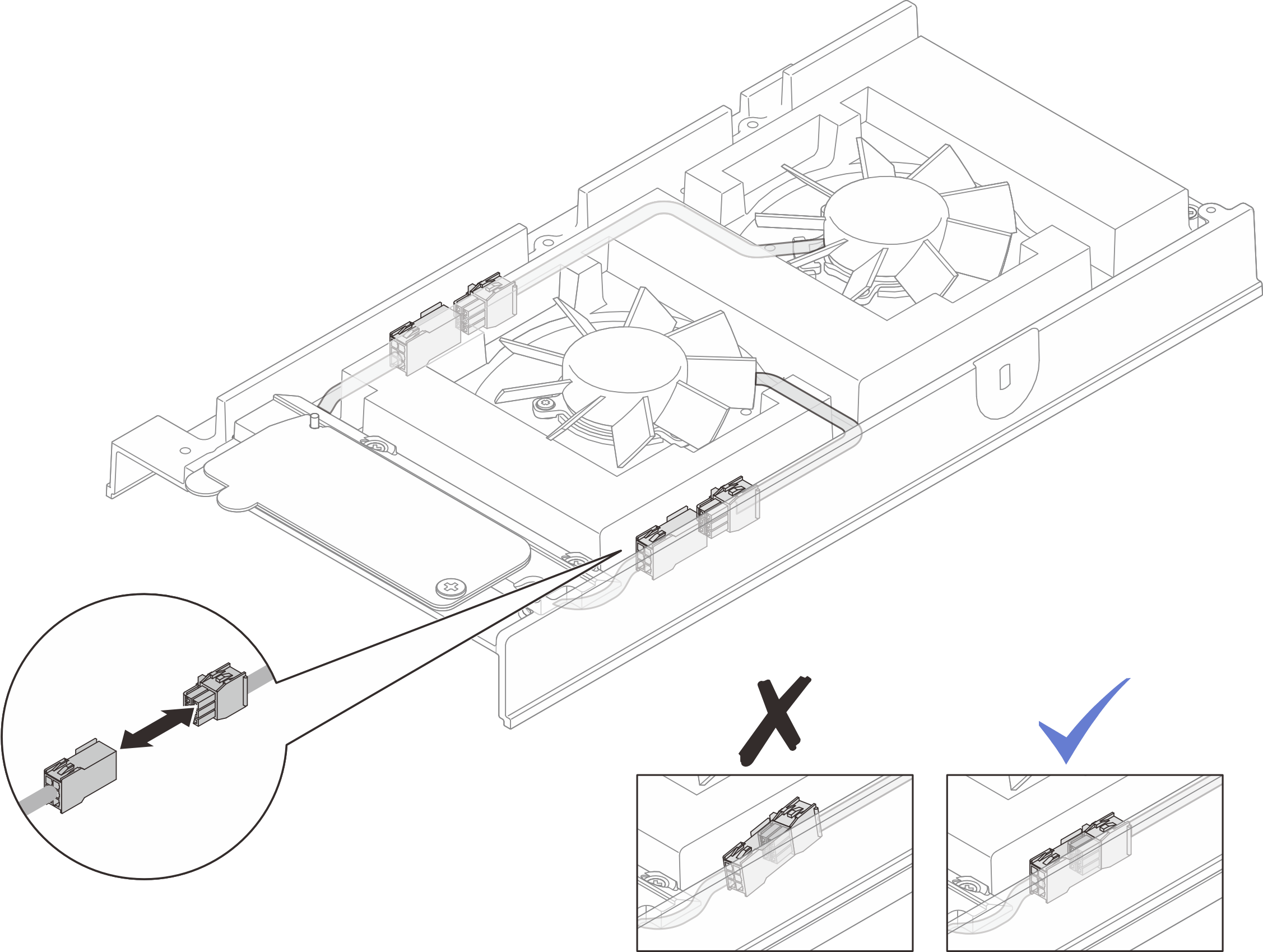

5. Branchez le câble de la passerelle du ventilateur sur le câble du module du ventilateur.
6. Des étiquettes sont apposées sur les câbles de pont de ventilateur et les câbles de module de ventilateur. Avant d’acheminer les câbles, enroulez l’étiquette autour du câble jusqu’au bout.

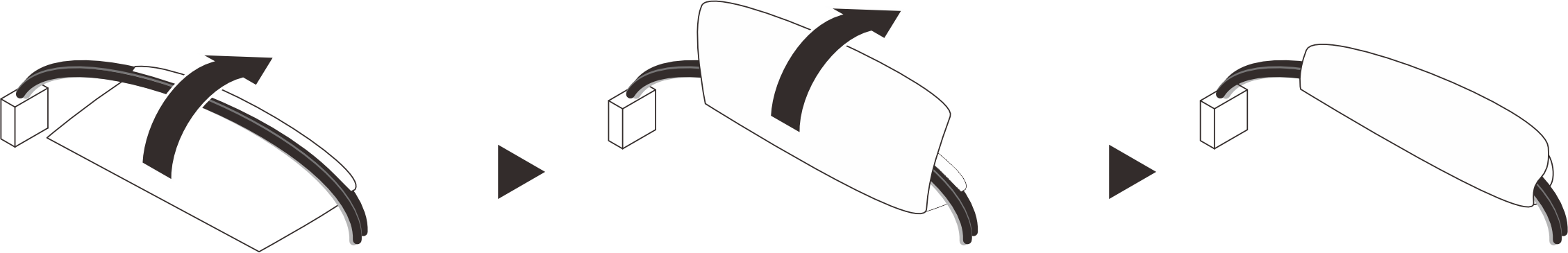

   Figure 4. Enroulement de l’étiquette autour du câble

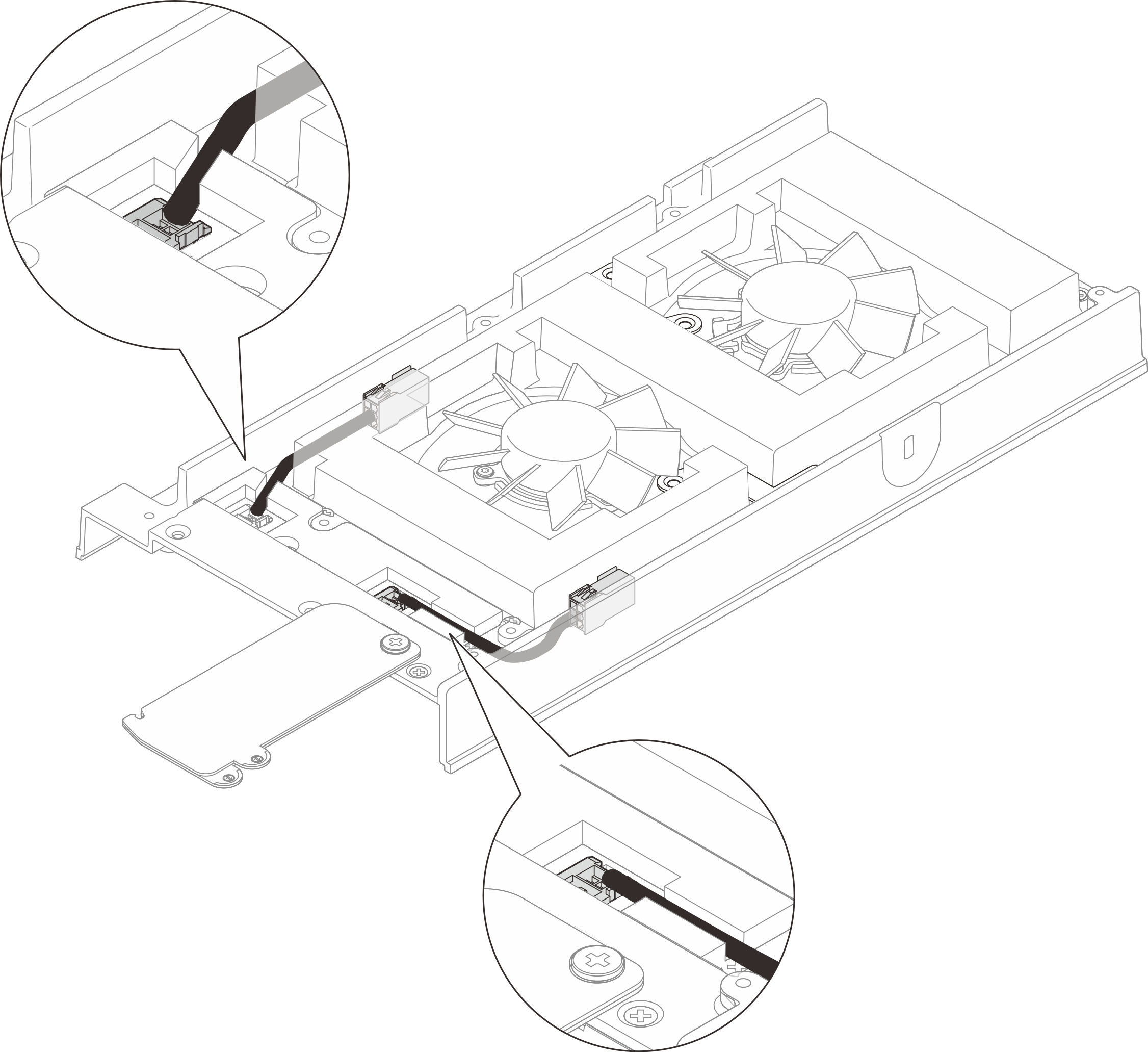

7. Enfoncez les câbles avec des étiquettes enroulées dans l’emplacement de câble sur le carter supérieur, comme illustré. Le câble du module de ventilateur 1 doit être bien fixé entre la mousse et le châssis.

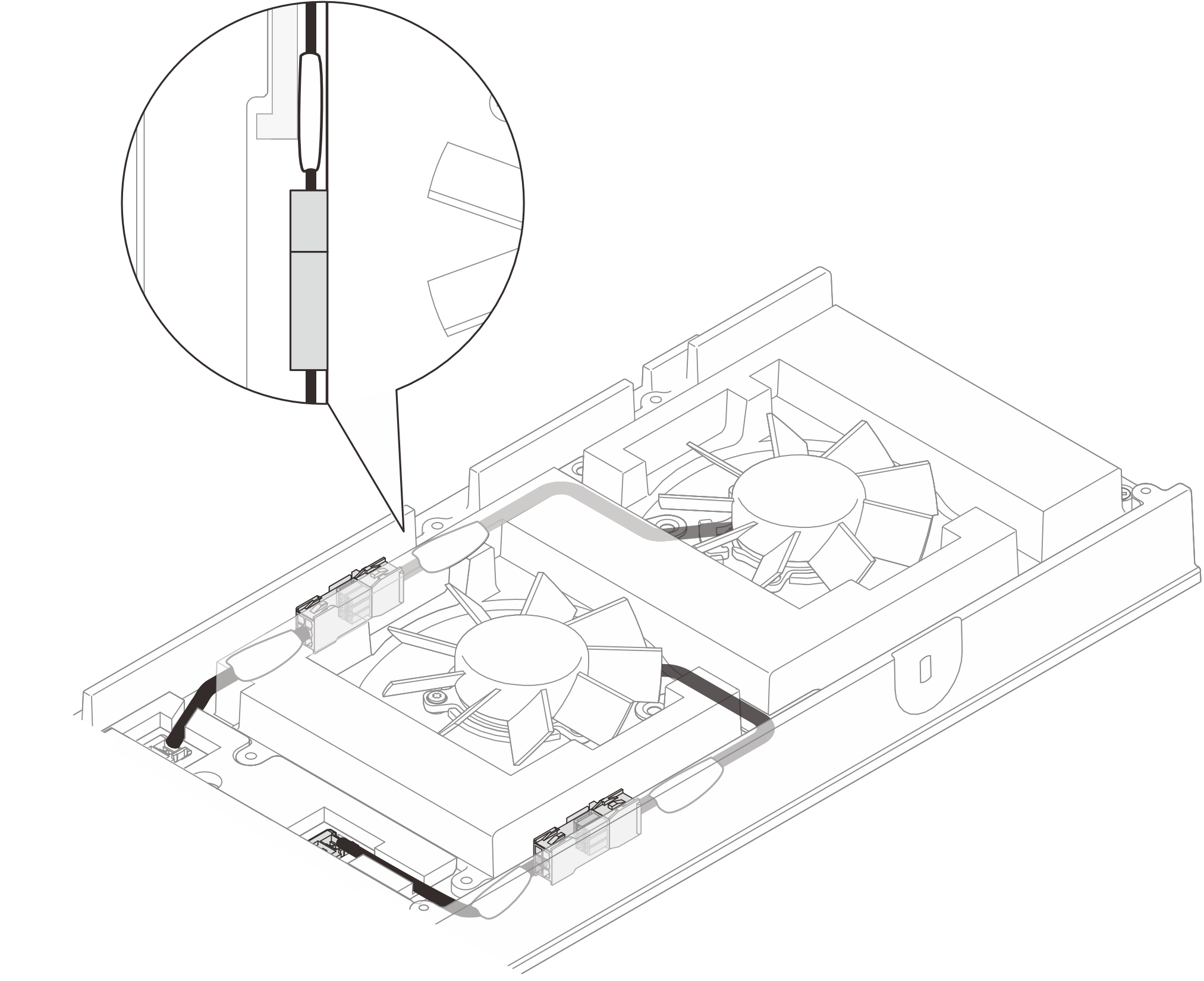

   Figure 5. Cheminement des câbles de ventilateur

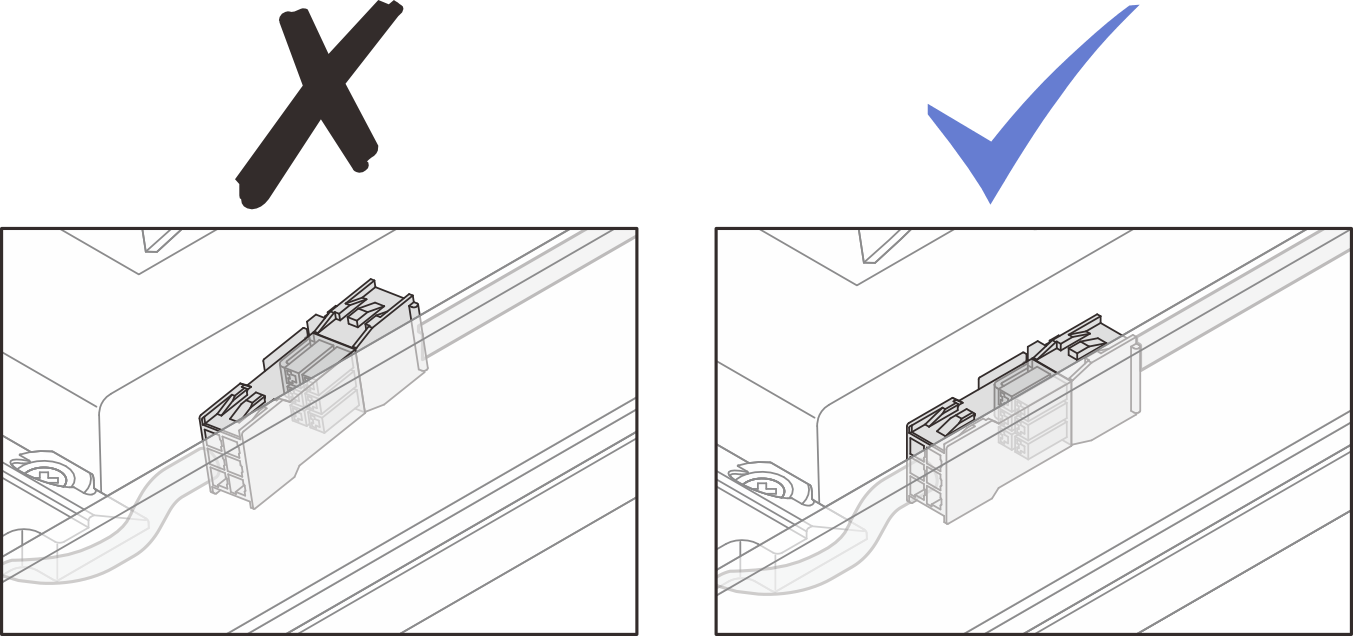

   Remarque

   Les connecteurs doivent être bien enfoncés dans l’emplacement pour éviter d’entraver le capotage de ventilateur.
