ファン・ブリッジ・ケーブルの取り付け

ファン・ブリッジ・ケーブルを取り付けるには、このセクションの説明に従ってください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

S017

注意

ファンの羽根が近くにあります。指や体の他の部分が触れないようにしてください。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• コンポーネントが入っている帯電防止パッケージをサーバーの塗装されていない金属面に接触させてから、コンポーネントをパッケージから取り出し、帯電防止面の上に置きます。

手順

1. ファン・ブリッジ・ケーブルを取り付ける位置を確認します。詳しくは、システム・ボード・コネクターを参照してください。
2. ノードにファン ブリッジ ケーブルを取り付けます。
   1. ファン・ブリッジ・ケーブルをノードのコネクター穴に合わせます。
   2. ファン・ブリッジ・ケーブルをコネクターの穴に差し込みます。次に、ファン・ブリッジ・ケーブルを (ノードの前面から見て) 右側に向かって、所定の位置にロックされるまで押し込みます。

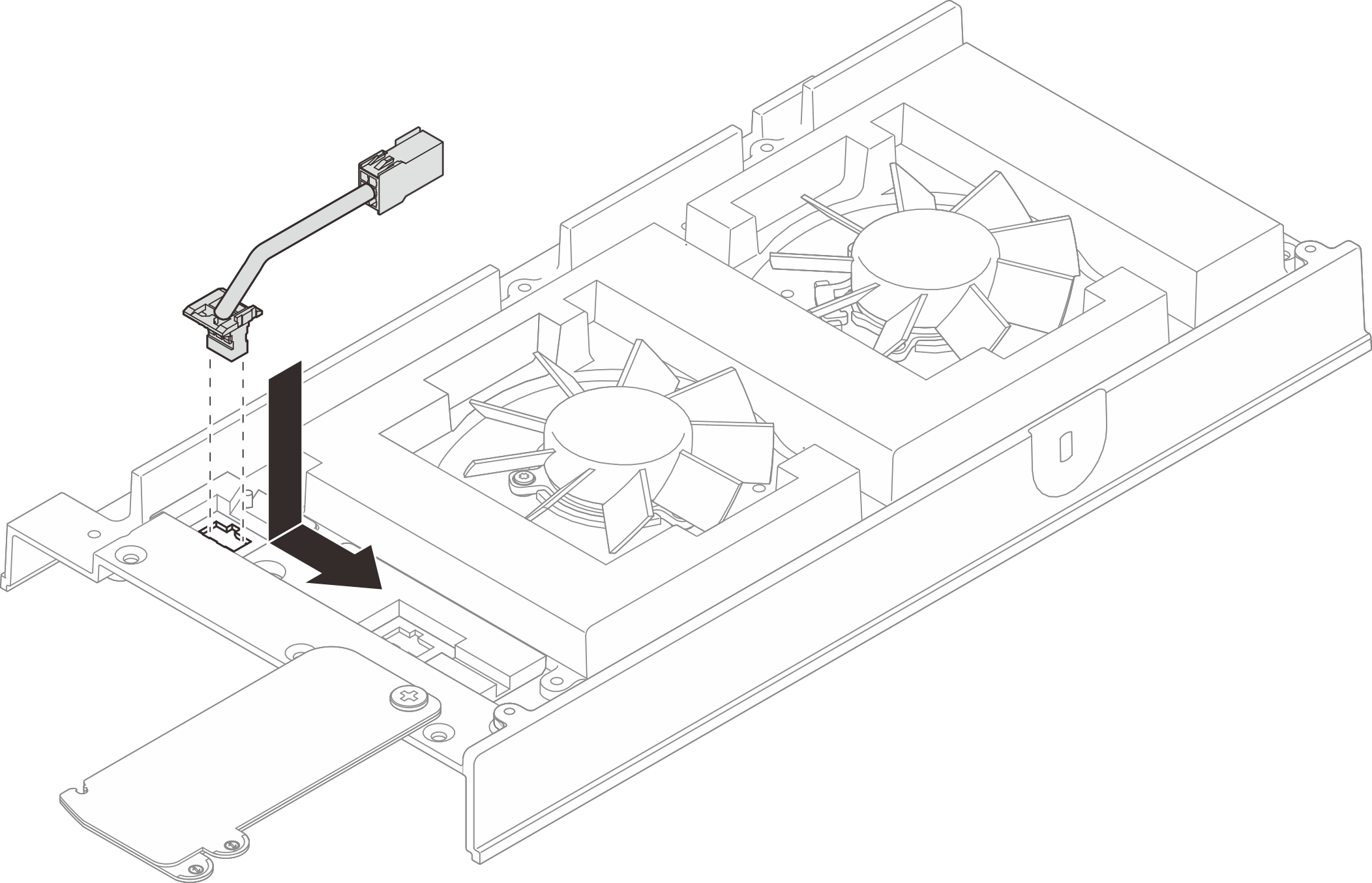

      図 1. ファン・ブリッジ・ケーブルの取り付け

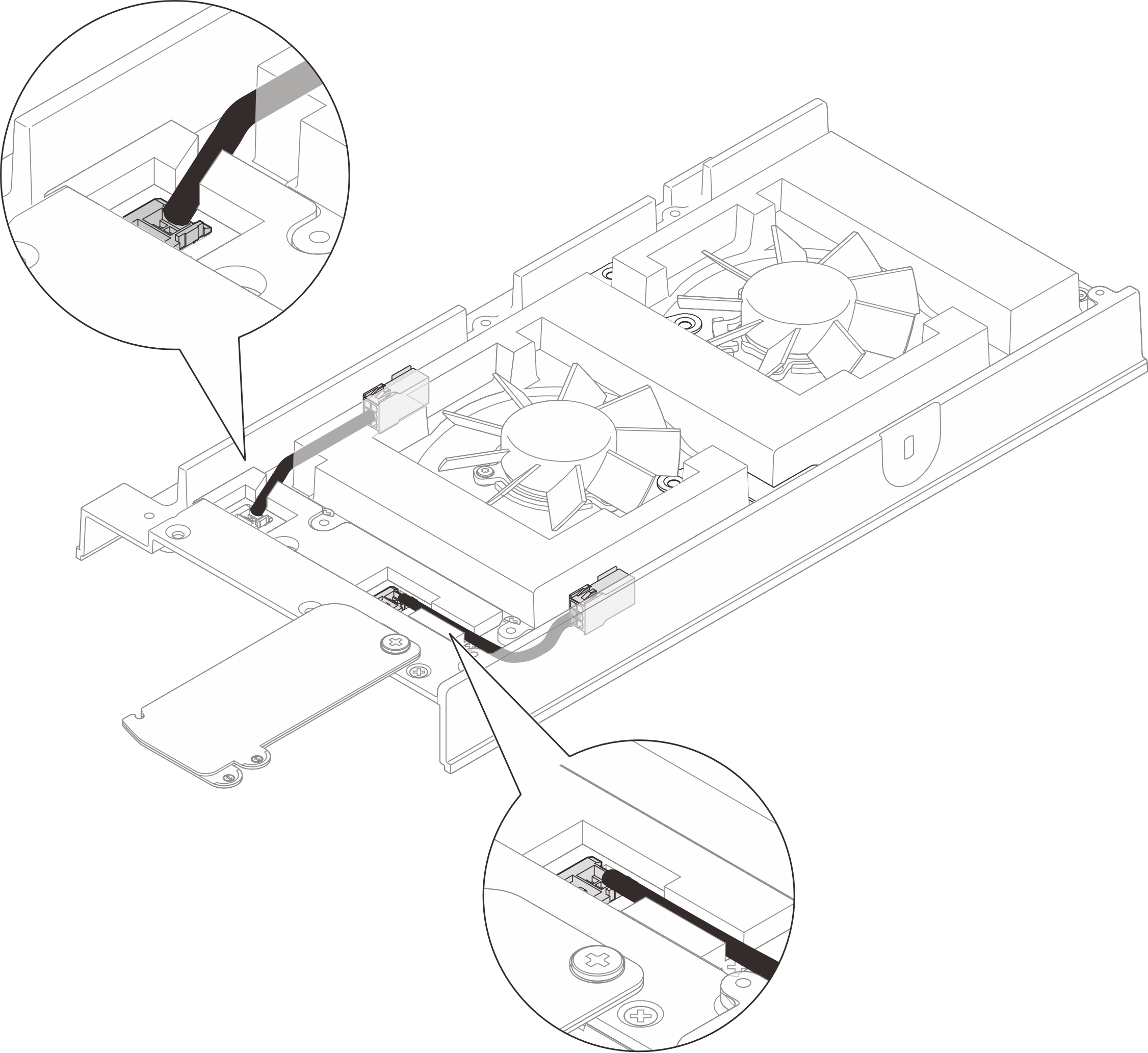

3. ノードに設けられている溝にケーブルを通します。
   注

   ファン・ケーブルにはラベルが貼られています。ケーブルが配線しやすくなるように、ラベルをケーブルの周りに巻き付けてください。

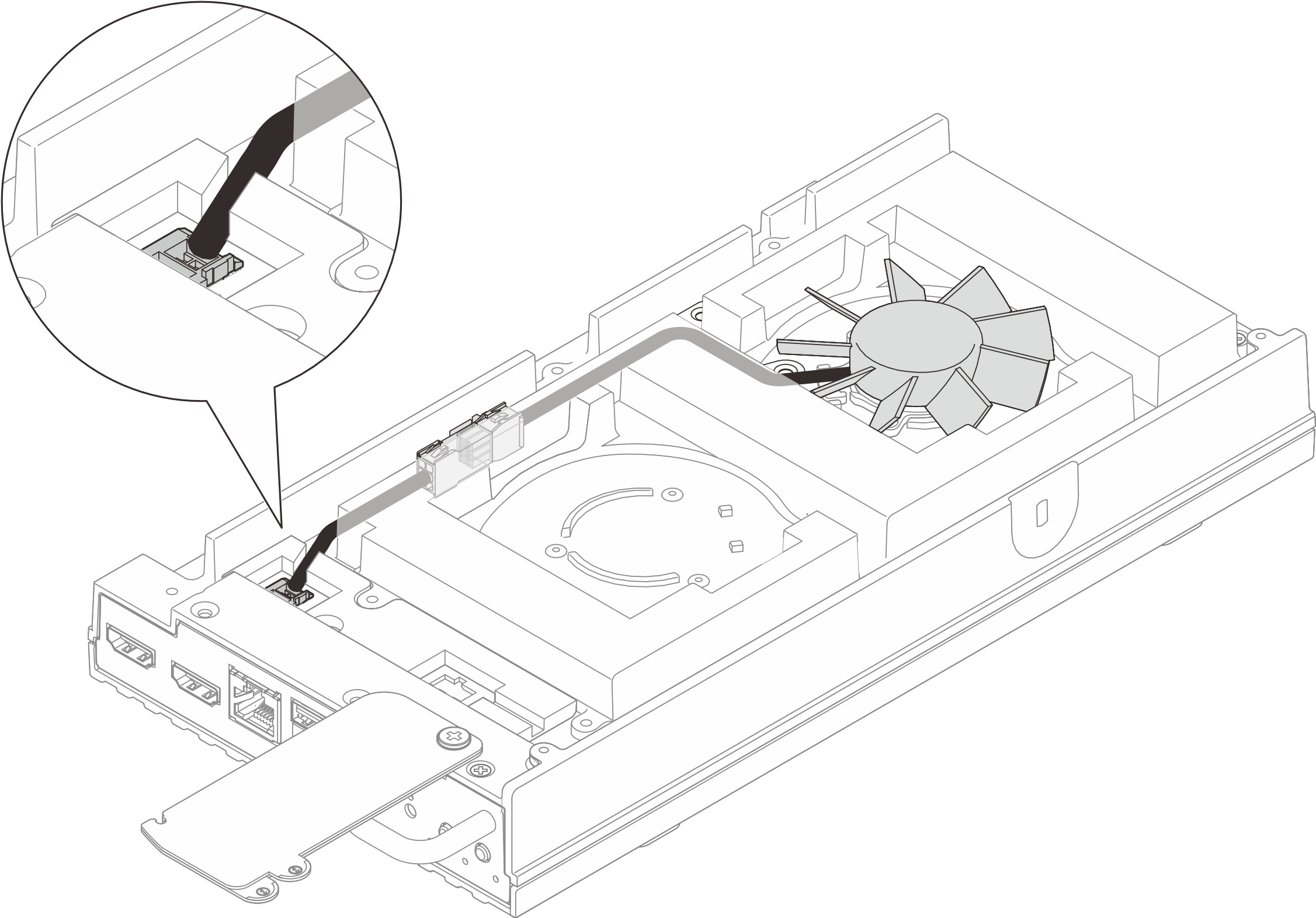

   図 2. ファン・コネクター 1 のケーブル配線

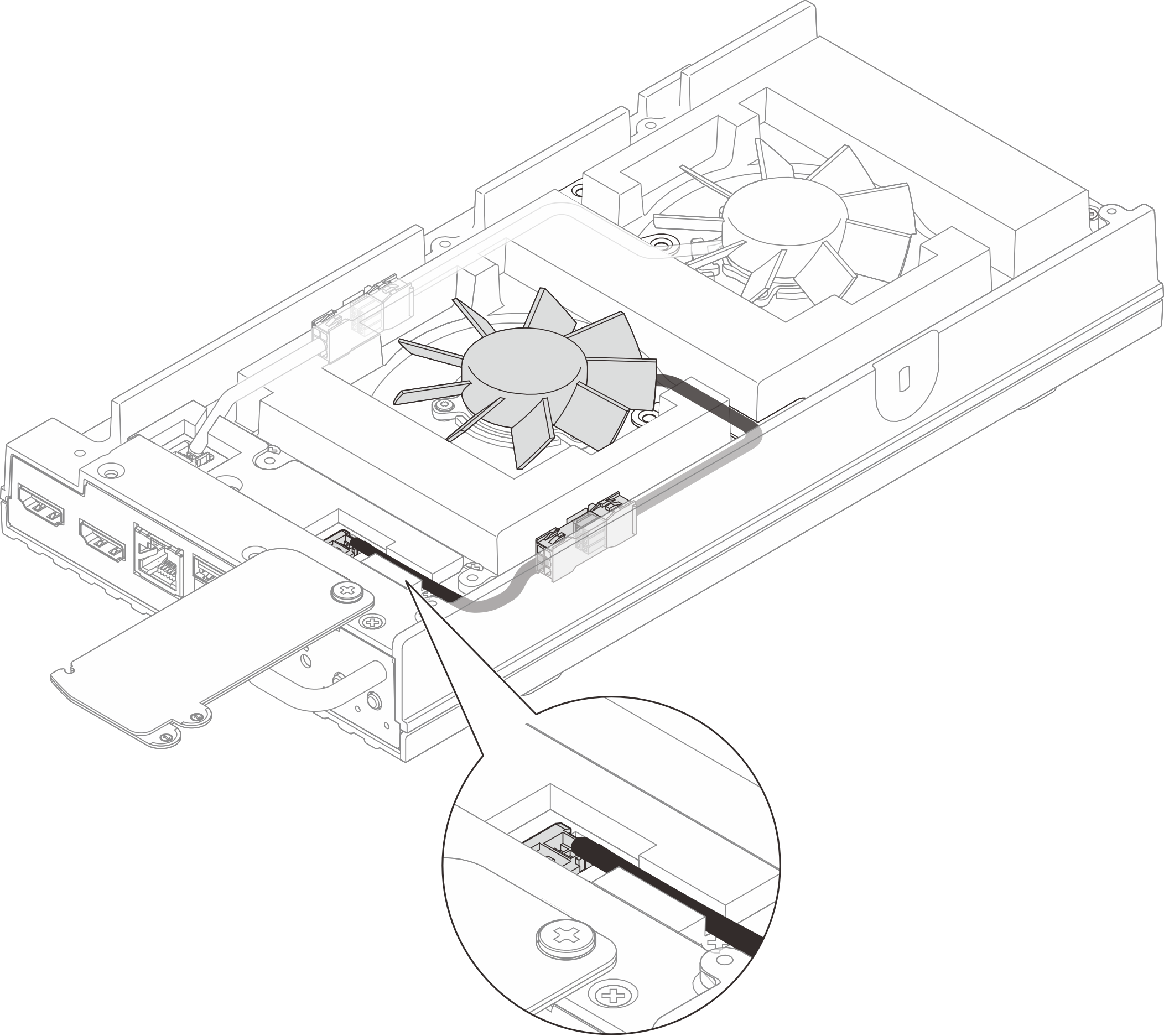

   図 3. ファン・コネクター 2 のケーブル配線


4. ファン・ブリッジ・ケーブル・カバーを取り付けます。
   1. ファン・ブリッジ・ケーブルのカバーの位置をノードのねじ穴 (スロット穴) に合わせて、2 本のねじを締めてカバーを固定します。
   2. Lenovo XClarity Controller ネットワーク・アクセス・ラベルをノードに向かってスライドさせます。

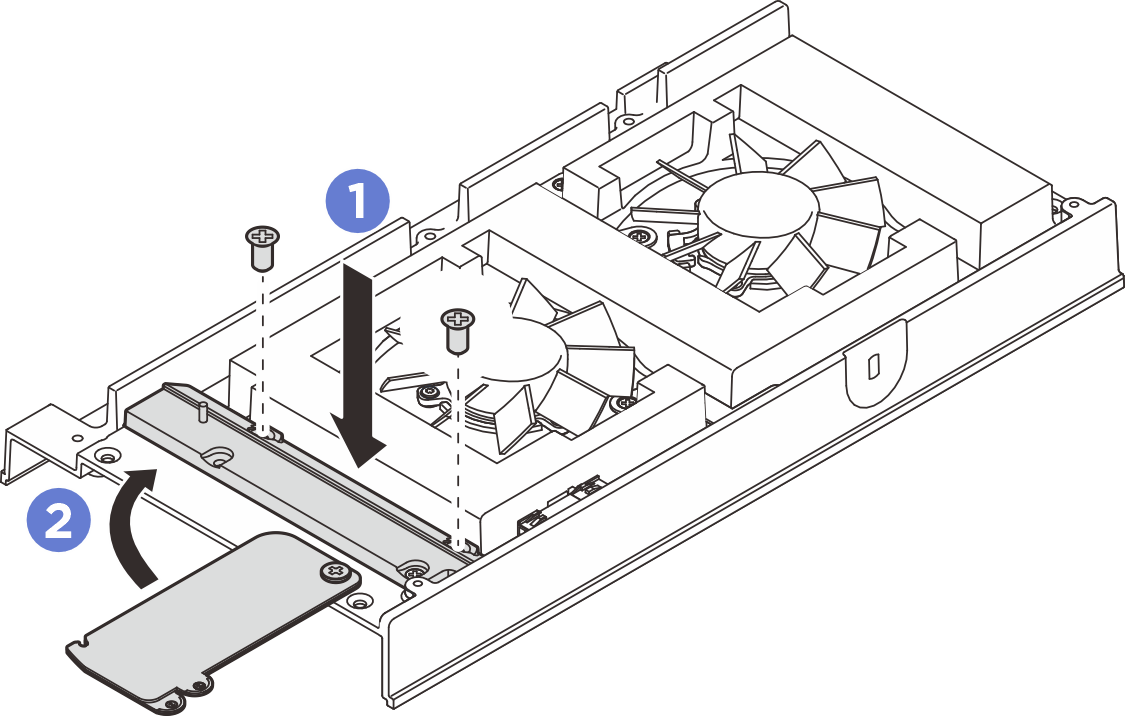

      図 4. ファン・ブリッジ・ケーブル・カバーの取り付け


5. ファン・ブリッジ・ケーブルをファン・モジュール・ケーブルに再接続します。ファン・シュラウドを干渉させないように、図のようにケーブルをトップ・カバーの方向に押し下げます。ケーブル配線について詳しくは、内部ケーブルの配線 を参照してください。

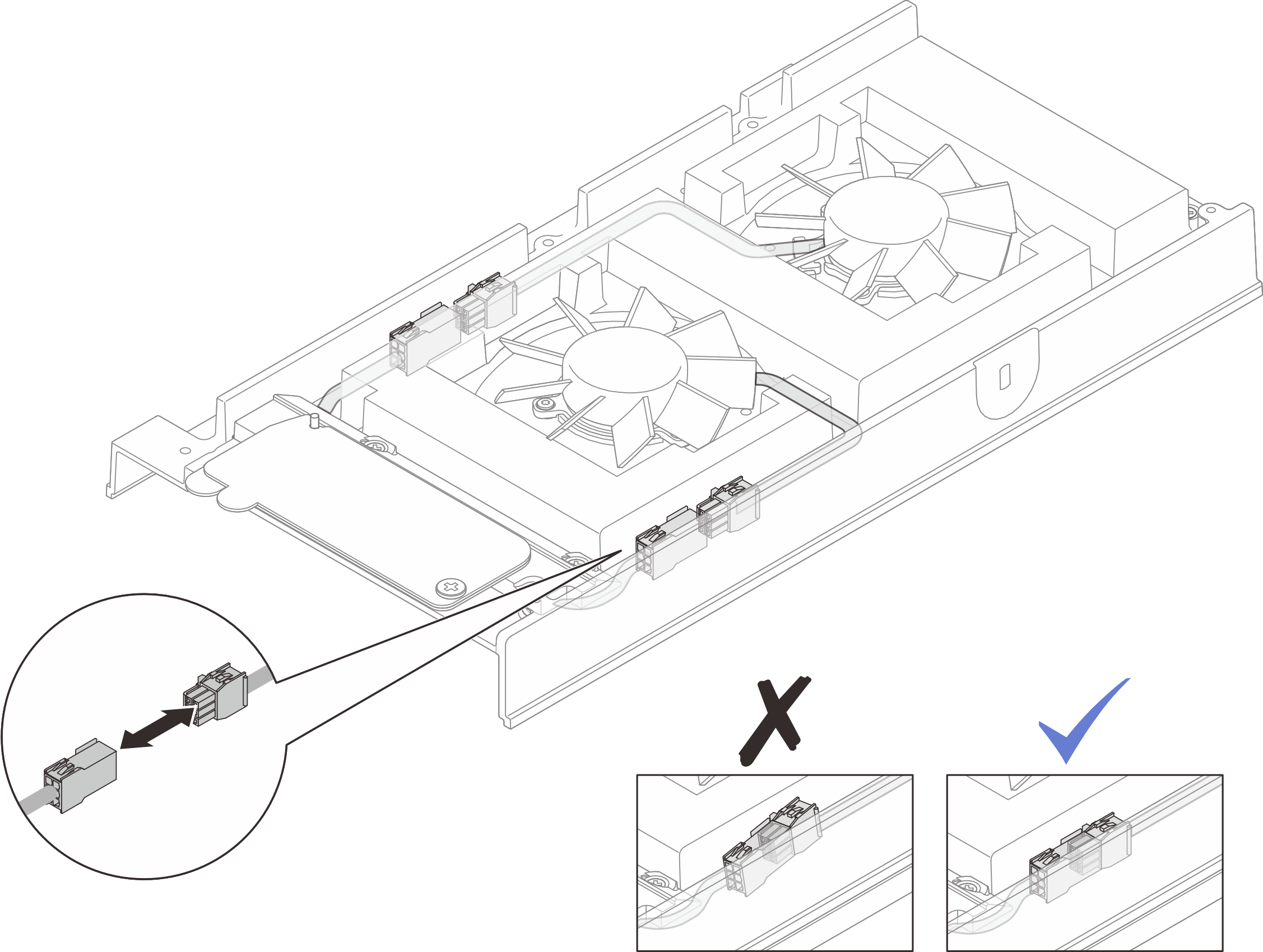

   図 5. ファン・ブリッジ・ケーブルの再接続
