팬 브리지 케이블 설치

이 섹션의 지침에 따라 팬 브리지 케이블을 설치하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

S017

경고

근처에서 팬 블레이드가 위험하게 움직이고 있습니다. 손가락 및 기타 신체 부위를 가까이하지 마십시오.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 구성 요소가 들어 있는 정전기 방지 포장재를 서버의 도포되지 않은 금속 표면에 접촉시킨 다음 포장재에서 꺼내고 정전기 방지 표면에 놓으십시오.

절차

1. 설치할 팬 브리지 케이블을 찾으십시오.




   1 팬 모듈 1의 케이블	2 팬 모듈 2의 케이블
   3 팬 브리지 케이블 1	4 팬 브리지 케이블 2

2. 노드에 팬 브리지 케이블을 설치하십시오.
   1. 팬 브리지 케이블을 노드의 커넥터 구멍에 맞춰 정렬하십시오.
   2. 팬 브리지 케이블을 커넥터 구멍에 삽입한 다음, 제자리에 잠길 때까지 팬 브리지 케이블을 오른쪽(노드 앞면 기준)으로 미십시오.

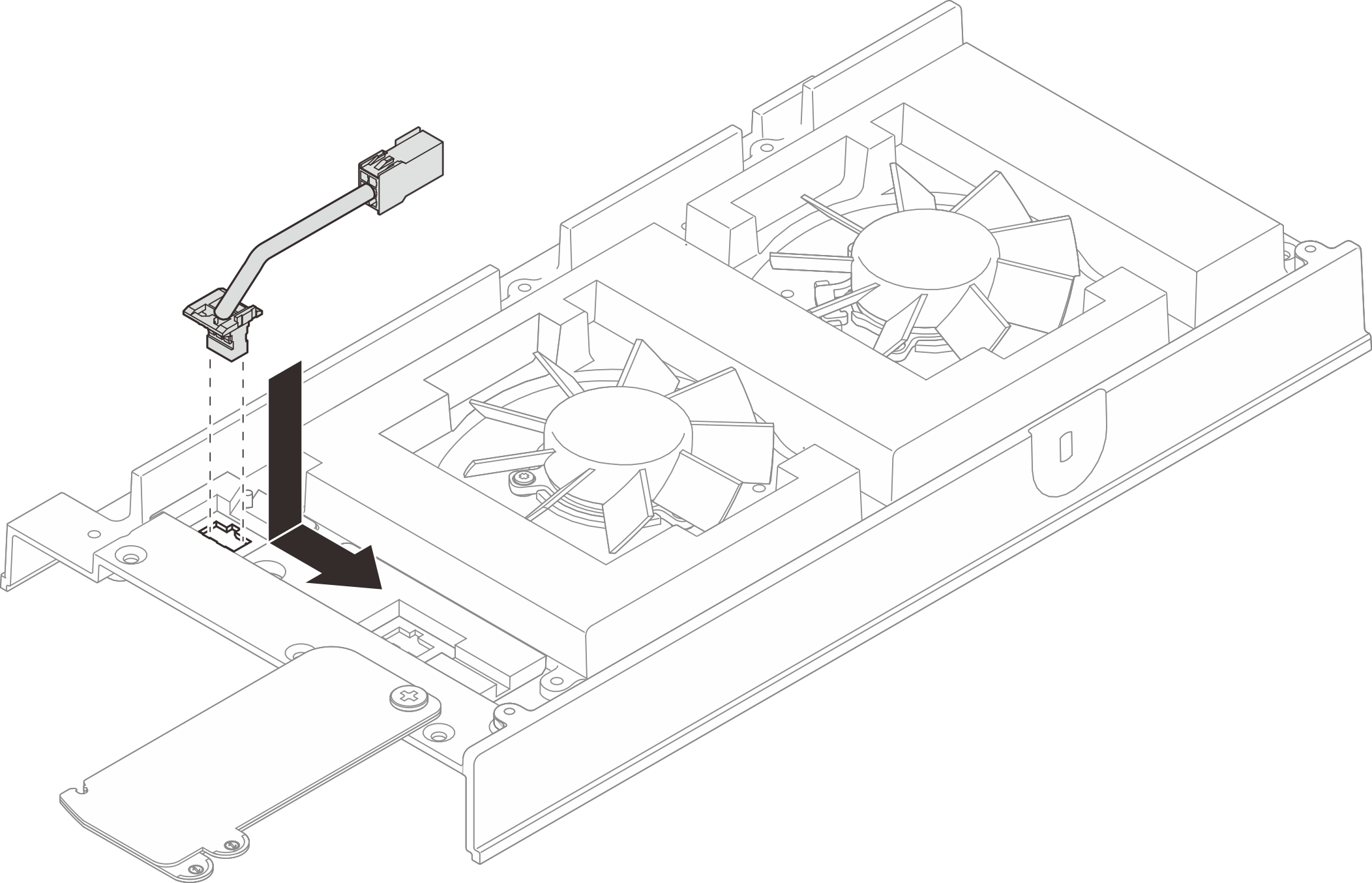

      그림 1. 팬 브리지 케이블 설치

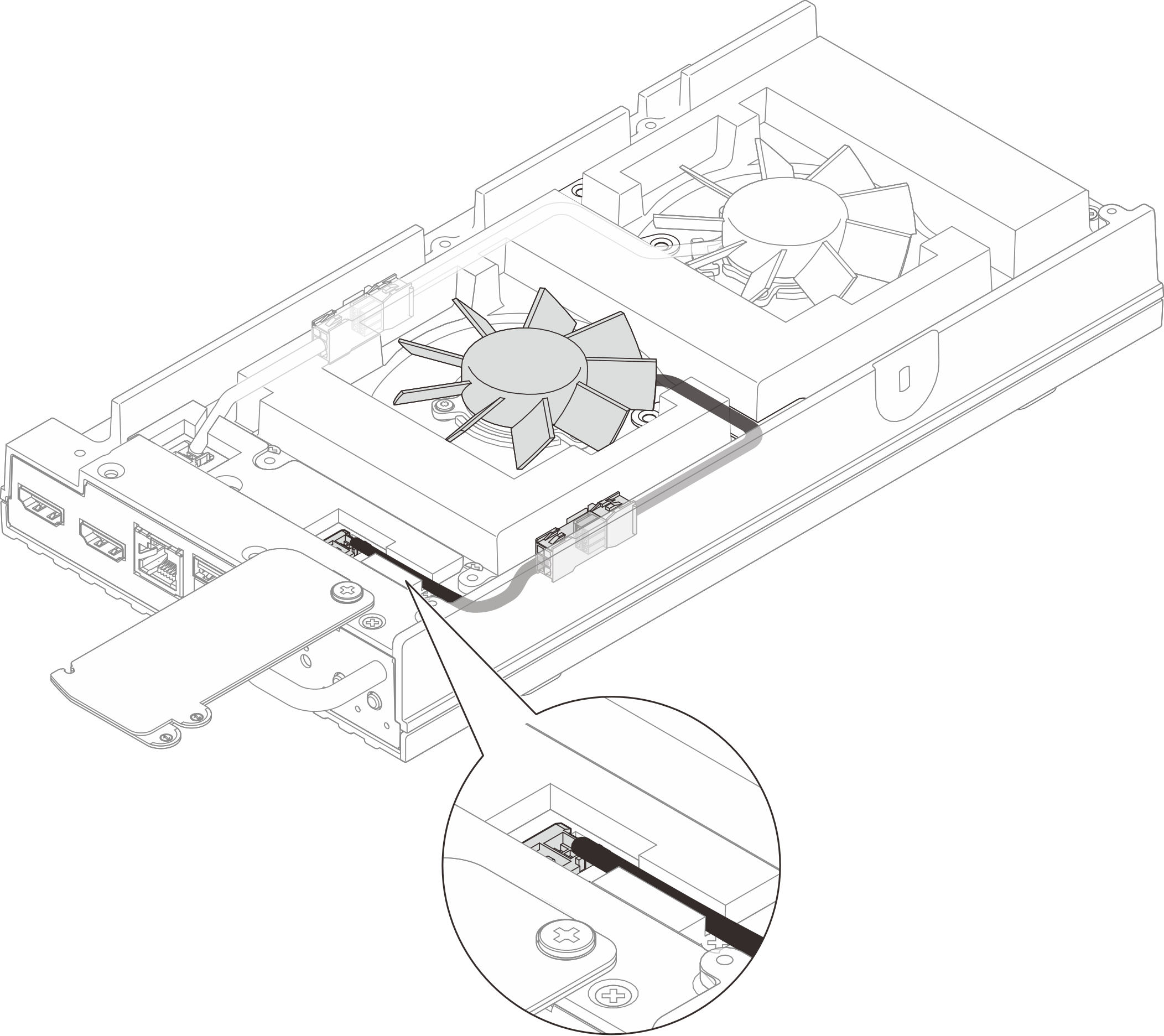

3. 노드의 미리 절단된 슬롯을 통해 케이블을 배선하십시오.

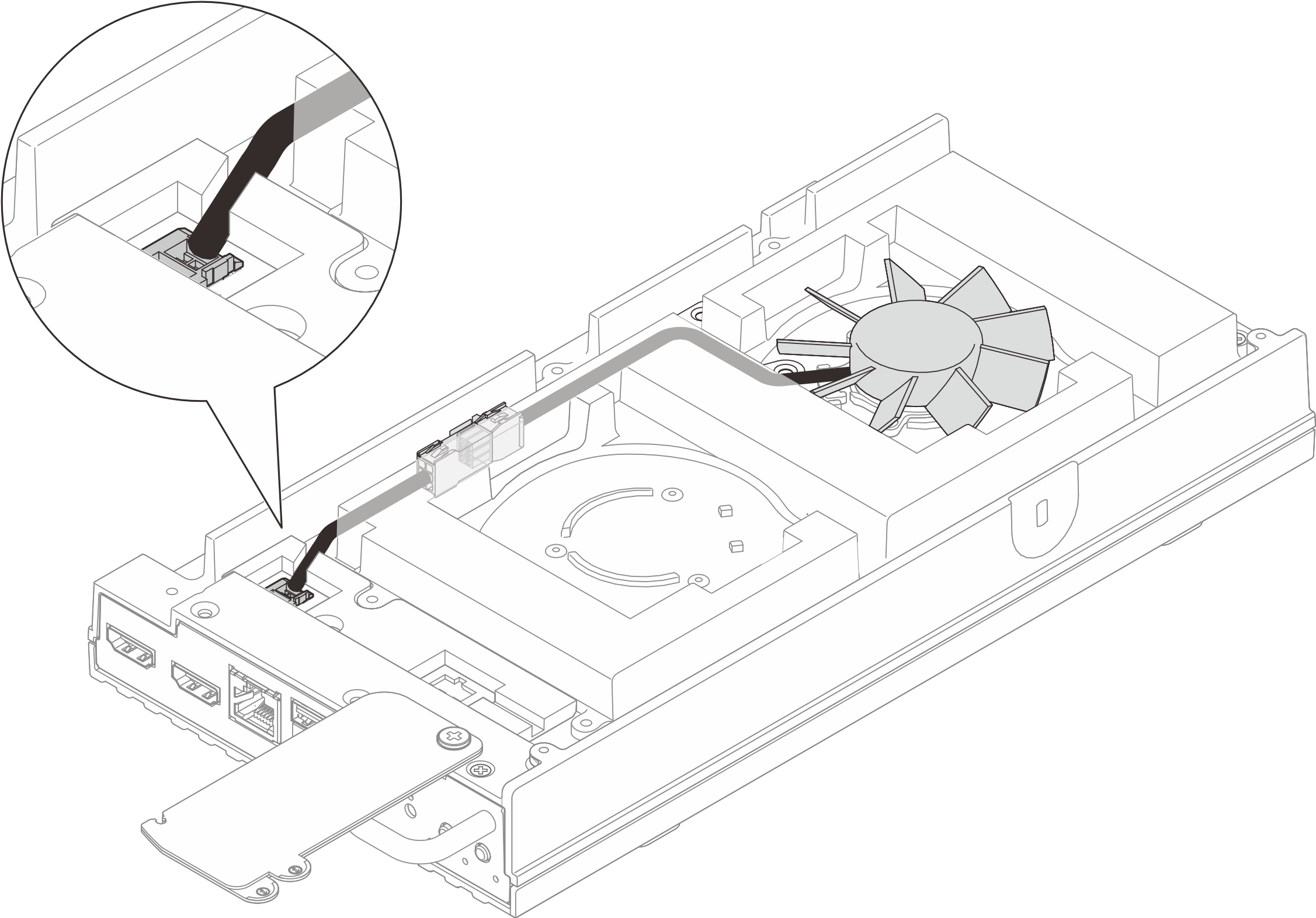

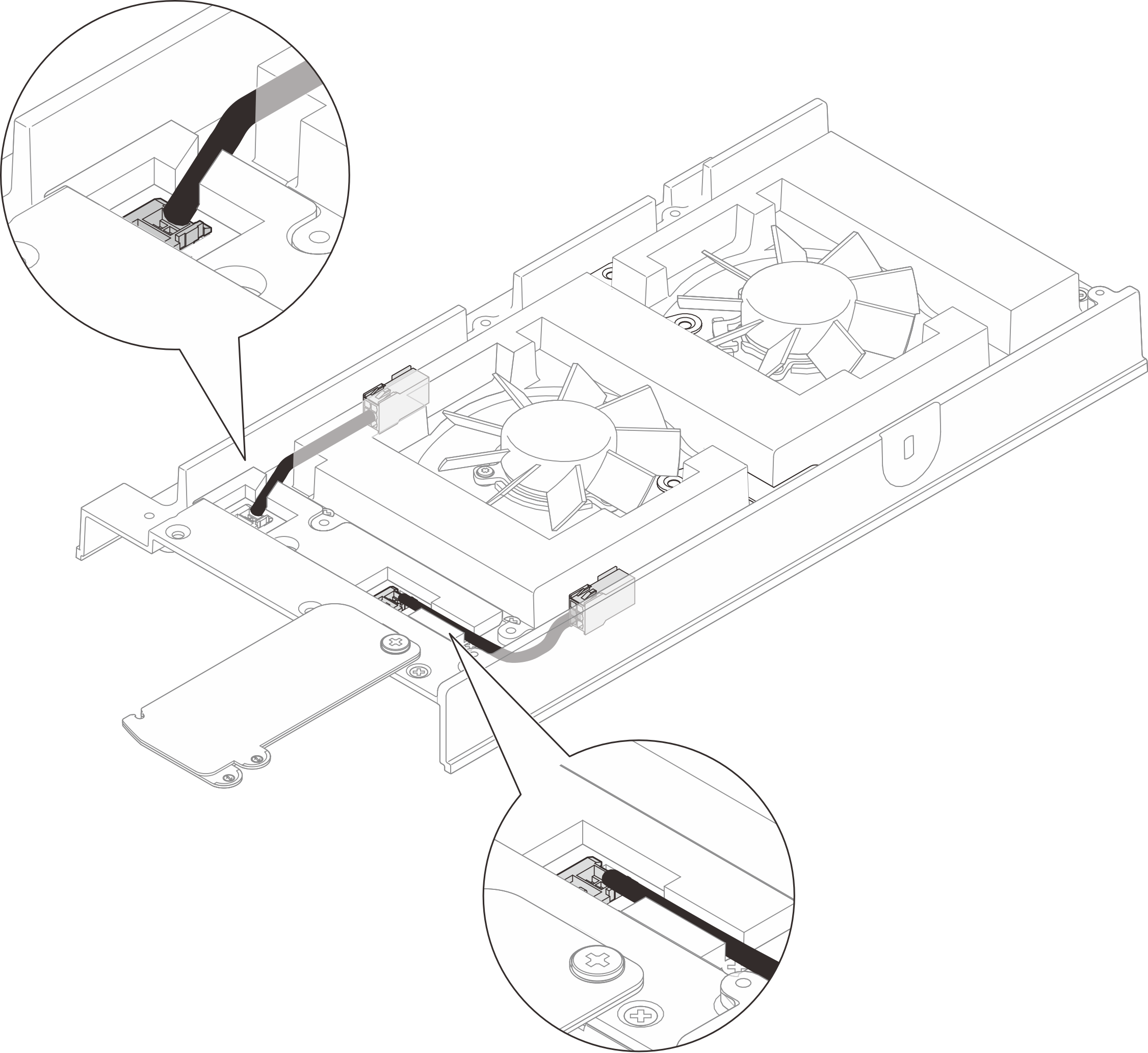

   그림 2. 팬 브리지 케이블


4. 팬 브리지 케이블 덮개 설치
   1. 팬 브리지 케이블 덮개를 노드의 나사 슬롯에 맞추십시오. 그런 다음 나사 4개를 조여 팬 브리지 케이블 덮개를 고정합니다.
   2. 탈착식 정보 탭을 노드 쪽으로 밉니다.

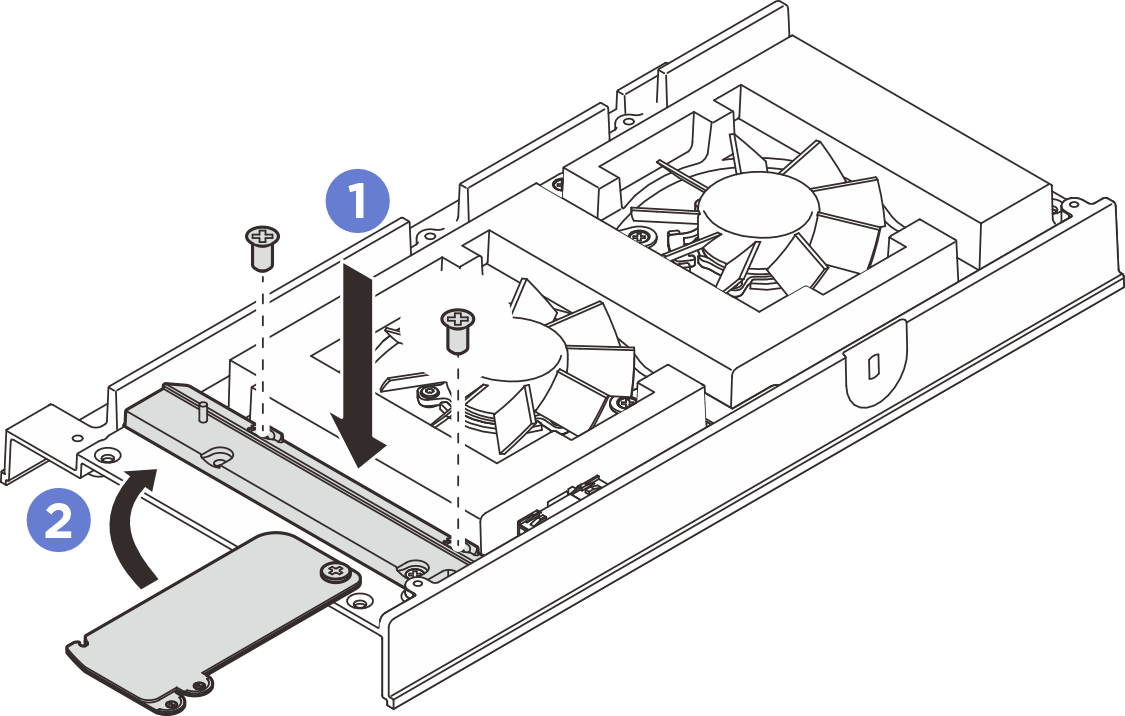

      그림 3. 팬 브리지 케이블 덮개 설치


5. 팬 브리지 케이블을 팬 모듈 케이블에 연결하십시오.
6. 팬 브리지 케이블 및 팬 모듈 케이블에는 레이블이 부착되어 있습니다. 케이블을 배선하기 전에 레이블을 케이블에 끝까지 감습니다.
   그림 4. 케이블에 레이블 감기


7. 그림과 같이 감긴 레이블이 있는 케이블을 윗면 덮개의 케이블 슬롯에 밀어 넣으십시오. 팬 모듈 1의 케이블이 폼과 섀시 사이에 고정되어 있는지 확인하십시오.

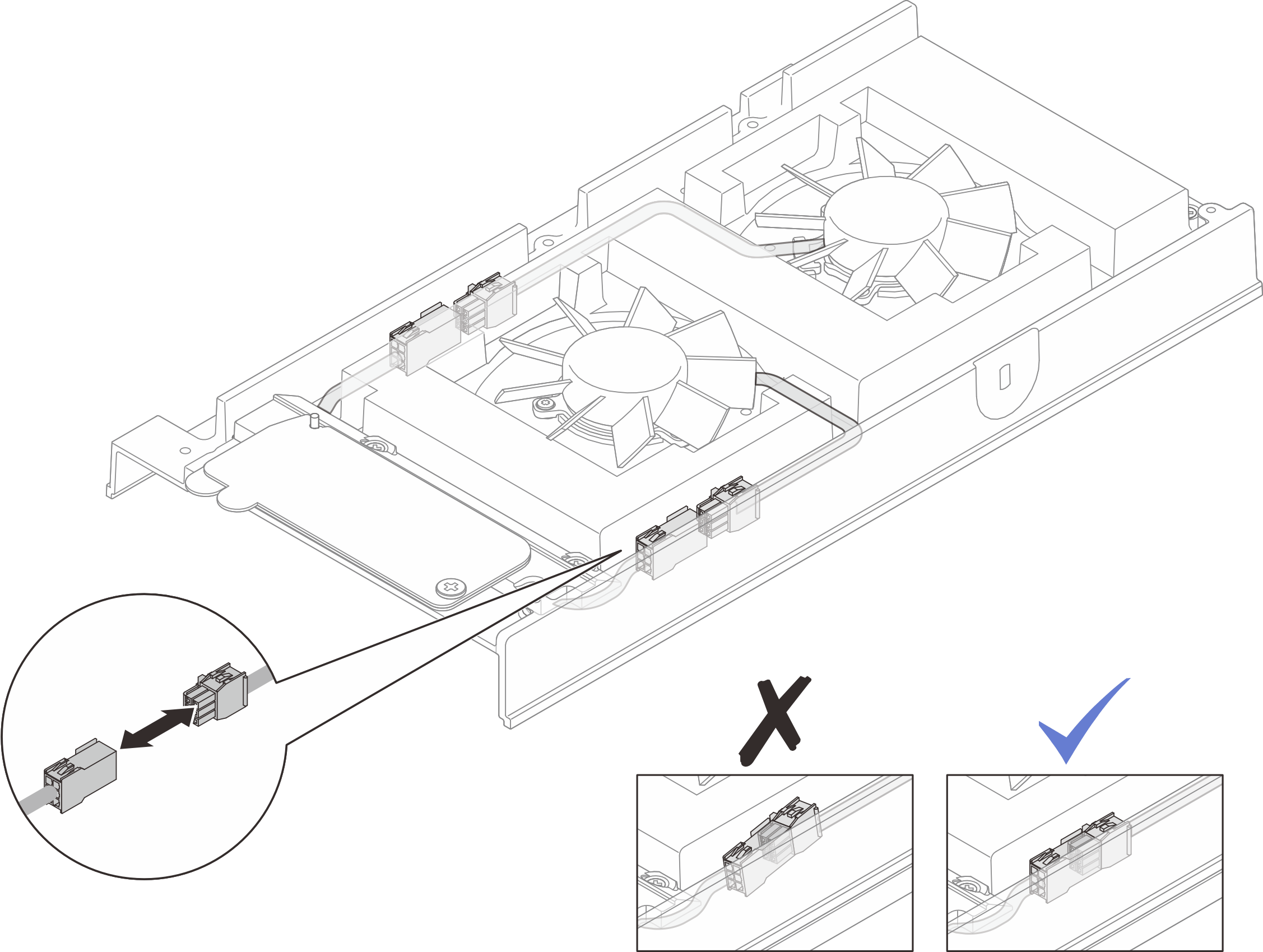

   그림 5. 팬 케이블 배선



   주

   팬 슈라우드를 방해하지 않도록 커넥터를 슬롯에 밀어 넣으십시오.
