팬 브리지 케이블 제거

이 섹션의 지침에 따라 팬 브리지 케이블을 제거하십시오.

이 작업 정보

S002

경고

장치의 전원 제어 버튼과 전원 공급 장치의 전원 스위치는 장치에 공급되는 전류를 차단하지 않습니다. 또한 장치에는 둘 이상의 전원 코드가 있을 수 있습니다. 장치로 공급되는 전류를 제거하려면 모든 전원 코드가 전원에서 분리되어 있는지 확인하십시오.

S017

경고

근처에서 팬 블레이드가 위험하게 움직이고 있습니다. 손가락 및 기타 신체 부위를 가까이하지 마십시오.

S033

경고

위험한 에너지가 흐르고 있습니다. 금속이 합선될 때 위험 에너지 전압이 가열되어 금속이 조각나거나, 불타거나, 아니면 둘 다 발생할 수 있습니다.

주의

• 설치 지침 및 안전 점검 목록의 안내에 따라 안전하게 작업하십시오.

• 서버와 주변 장치의 전원을 끄고 전원 코드와 모든 외부 케이블을 분리하십시오. 서버 전원 끄기의 내용을 참조하십시오.

• 노드가 엔클로저에 설치되었거나 마운트된 경우 엔클로저나 마운트에서 노드를 제거하십시오. 구성 설명서의 내용을 참조하십시오.

절차

1. 이 작업을 준비하십시오.
   1. 데스크톱 마운트 팬 슈라우드를 제거합니다. 팬 슈라우드 제거의 내용을 참조하십시오.
   2. 해당하는 경우 확장 필러를 제거합니다. 확장 필러 제거의 내용을 참조하십시오.
   3. 해당하는 경우 확장 키트를 제거합니다. 확장 키트 제거의 내용을 참조하십시오.
   4. 윗면 덮개를 제거하십시오. 윗면 덮개 제거의 내용을 참조하십시오.
2. 제거할 팬 브리지 케이블을 찾습니다. 자세한 정보는 시스템 보드 커넥터의 내용을 참조하십시오.
3. 팬 브리지 케이블 덮개를 제거합니다.
   1. Lenovo XClarity Controller 네트워크 액세스 레이블 탭을 노드에서 바깥쪽으로 미십시오.
   2. 팬 브리지 케이블 덮개를 고정하는 나사 2개를 제거한 다음, 노드에서 팬 브리지 케이블 덮개를 들어 올려 제거합니다.

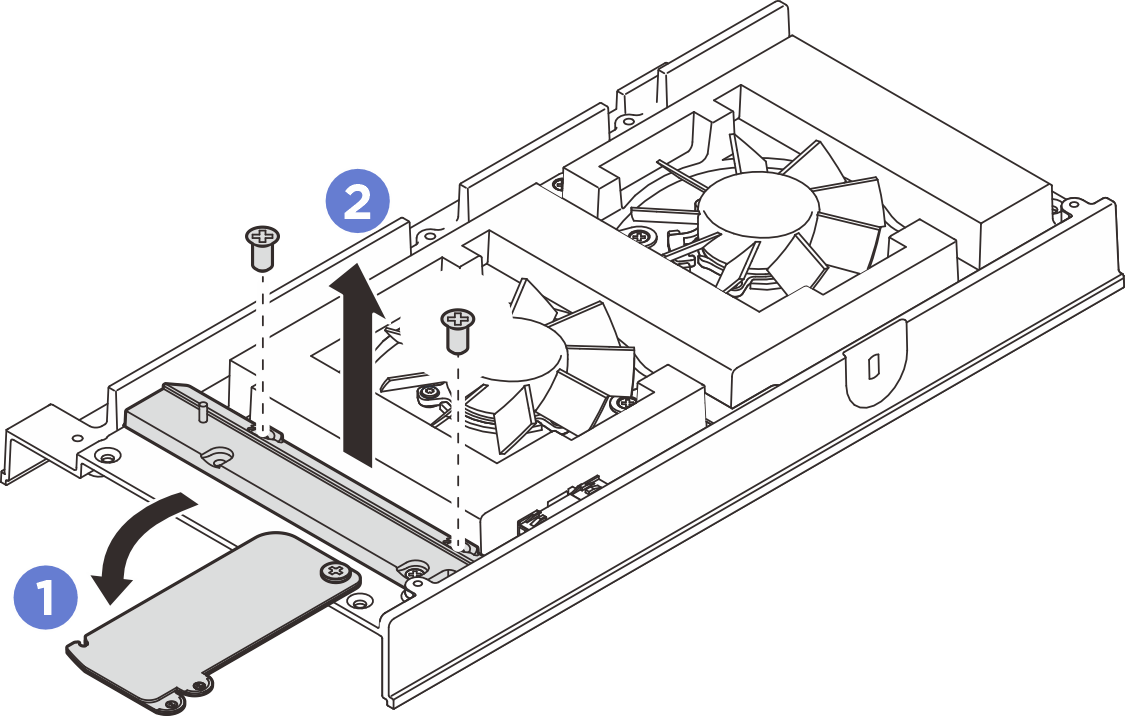

      그림 1. 팬 브리지 케이블 덮개 제거


4. 팬 모듈에서 팬 브리지 케이블의 연결을 해제하십시오.

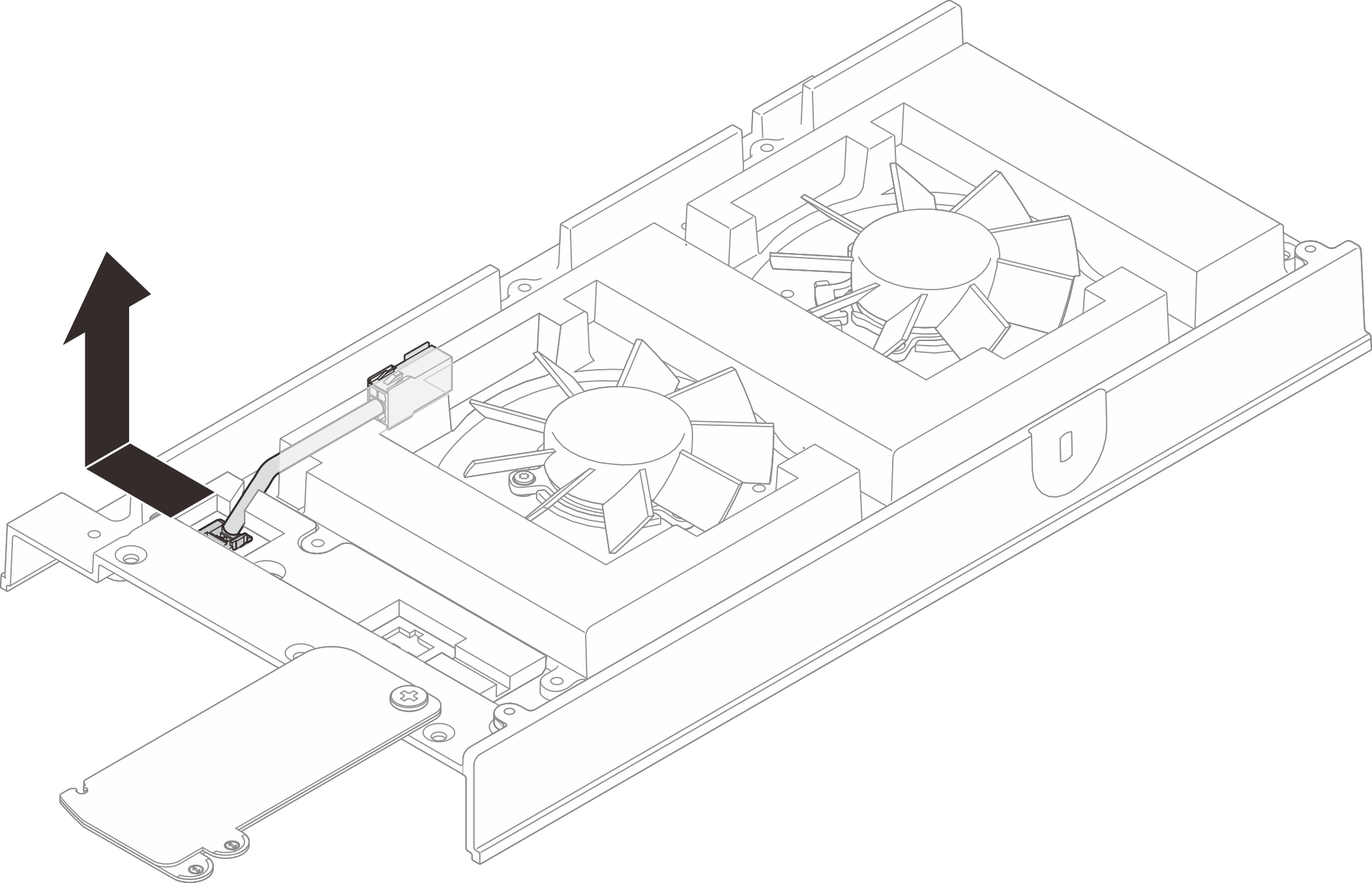

   그림 2. 팬 브리지 케이블 분리


5. 노드 앞면에서 볼 때 팬 브리지 케이블을 왼쪽으로 밀어낸 다음, 노드에서 팬 브리지 케이블을 당겨 제거합니다.
   그림 3. 팬 브리지 케이블 제거
