卸下風扇橋接纜線

請依照本節中的指示卸下風扇橋接纜線。

關於此作業

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

S017

注意

附近有危險的活動風扇葉片。手指和身體其他部位應保持距離。

S033

注意

含有高壓電。高壓電流在遇到金屬短路時可能會產生熱能，導致金屬液化、燃燒或兩者同時發生。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 關閉伺服器和週邊裝置的電源，並拔掉電源線和所有外部纜線。請參閱關閉伺服器電源。

• 如果節點已安裝在機體中或已裝載，請將節點從機體或裝載座卸下。請參閱配置指南。

程序

1. 為此作業做好準備。
   1. 卸下桌面裝載風扇罩。請參閱卸下風扇罩。
   2. 如果適用，請卸下擴充填充板。請參閱卸下擴充填充板。
   3. 如果適用，請卸下擴充套件。請參閱卸下擴充套件。
   4. 卸下上蓋。請參閱卸下上蓋。
2. 找出要卸下的風扇橋接纜線。如需詳細資料，請參閱主機板接頭。

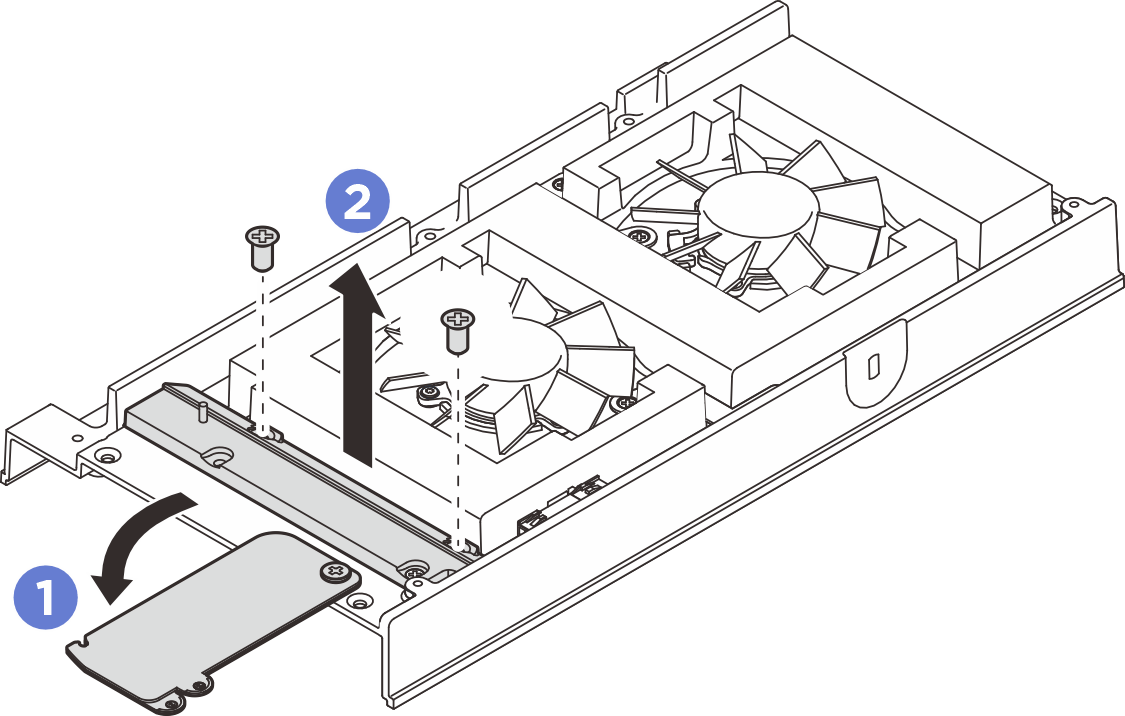

3. 卸下風扇橋接纜線蓋。
   1. 將 Lenovo XClarity Controller 網路存取標籤卡榫從節點向外滑動。
   2. 卸下固定風扇橋接纜線蓋的兩個螺絲，然後提起風扇橋接纜線蓋，將其從節點上卸下。
      圖 1. 卸下風扇橋接纜線蓋

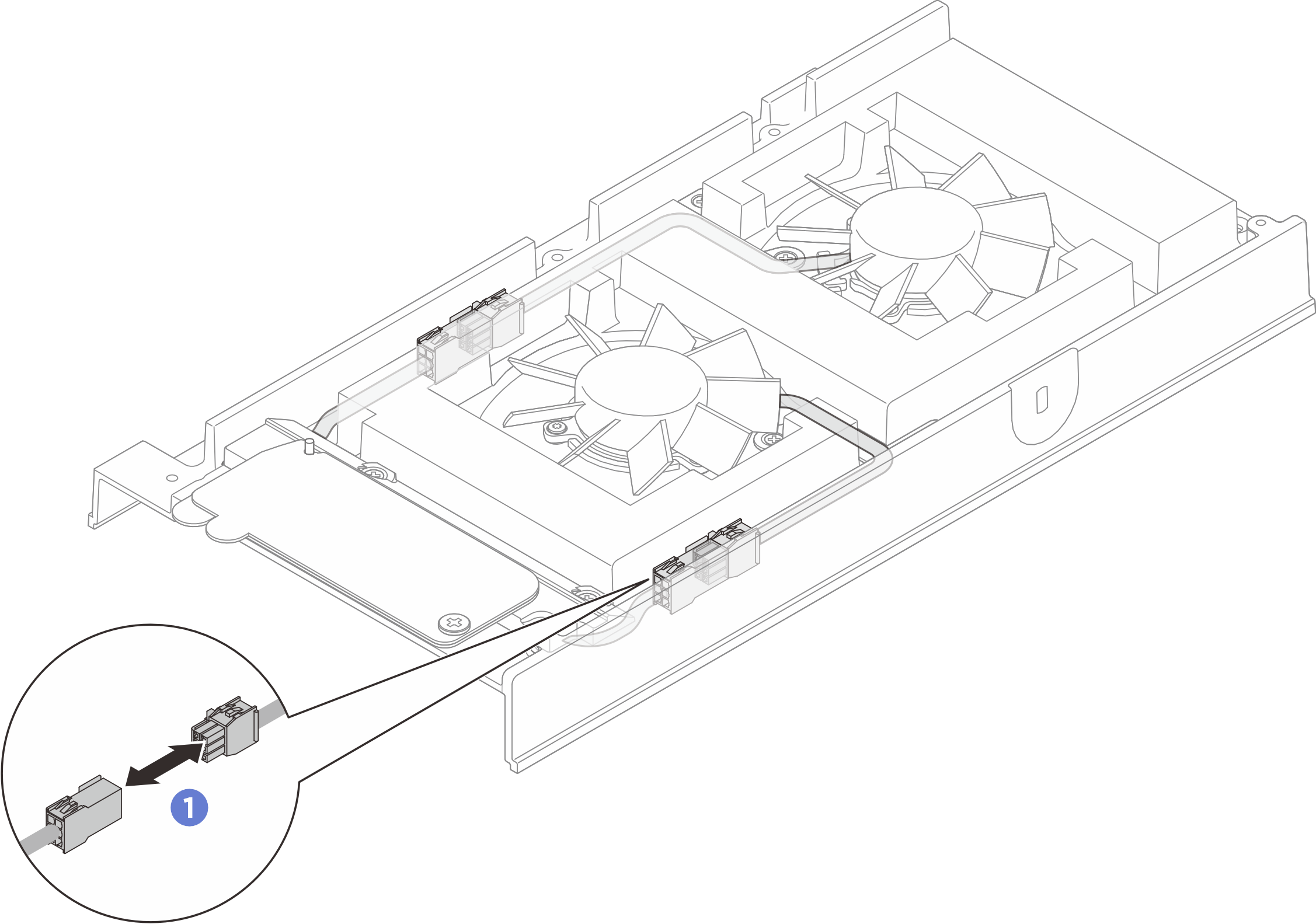

4. 從風扇模組拔掉風扇橋接纜線。
   圖 2. 拔掉風扇橋接纜線

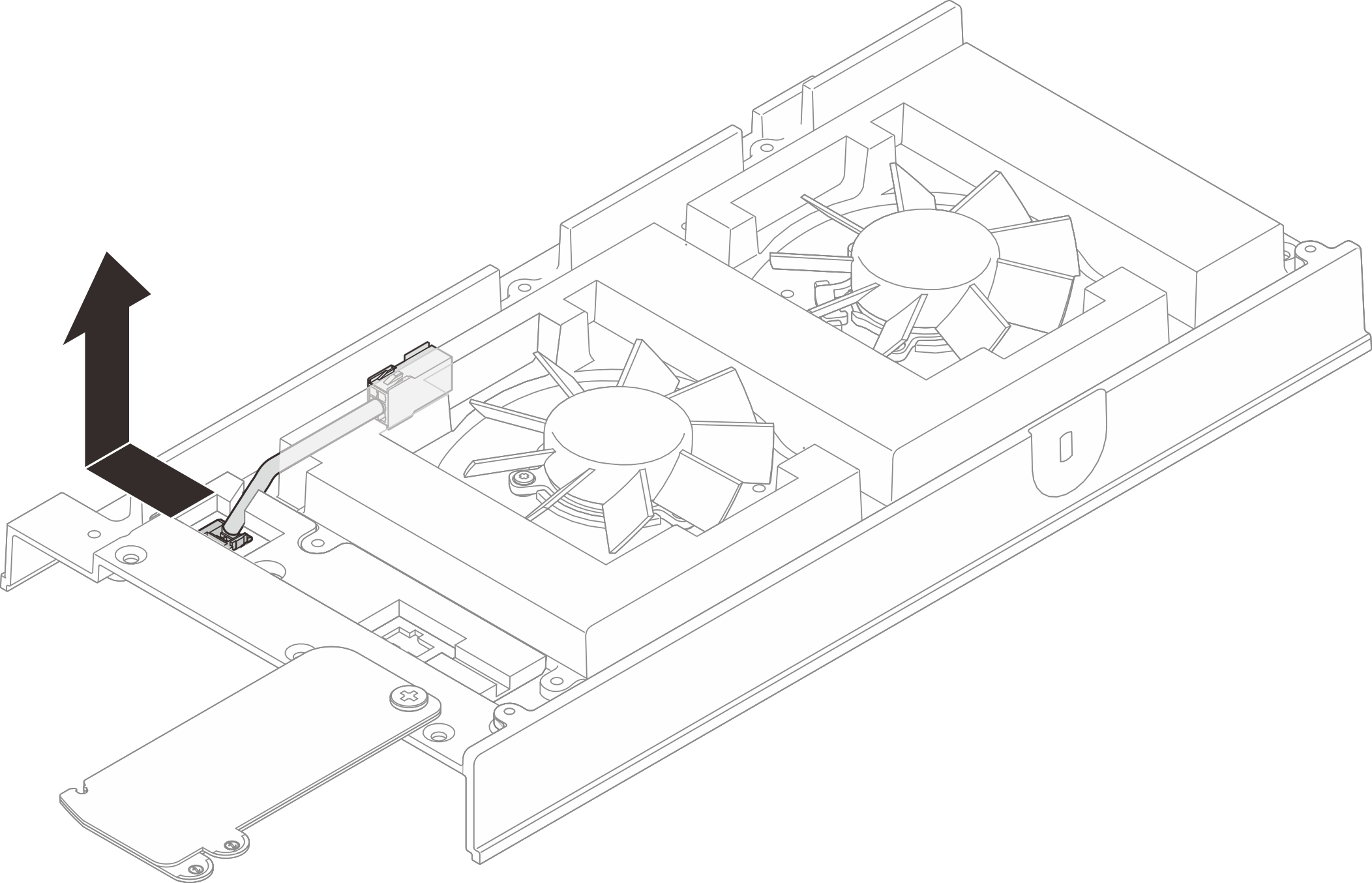

5. 從節點正面檢視，將風扇橋接纜線向左側推動，然後從節點拉出並卸下風扇橋接纜線。
   圖 3. 卸下風扇橋接纜線
