卸下风扇桥接线缆

按照本节中的说明卸下风扇桥接线缆。

关于本任务

S002
disconnect all power
警告
设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电,请确保从电源上拔下所有电源线。
S017
moving parts
警告
附近有危险的活动扇叶。请勿用手指或身体其他部位与其接触。
S033
240VA shock hazard
警告

当前能级可能构成危险。电压已达到危险等级,如发生金属性短路,可能因热量释放而造成金属喷溅和/或烧伤。

注意

过程

  1. 为本任务做好准备。
    1. 卸下桌面安装风扇护罩。请参阅卸下风扇护罩
    2. 如果适用,请卸下扩展填充件。请参阅卸下扩展填充件
    3. 如果适用,请卸下扩展填充件。请参阅卸下扩展套件
    4. 卸下顶盖。请参阅卸下顶盖
  2. 找到要卸下的风扇桥接线缆。请参阅主板接口,了解更多详细信息。
  3. 卸下风扇桥接线缆盖。
    1. 将 Lenovo XClarity Controller 网络访问标签卡向外从节点中滑出。
    2. 卸下固定风扇桥接线缆盖的两颗螺钉;然后向上提起风扇桥接线缆盖,将其从节点上取下。

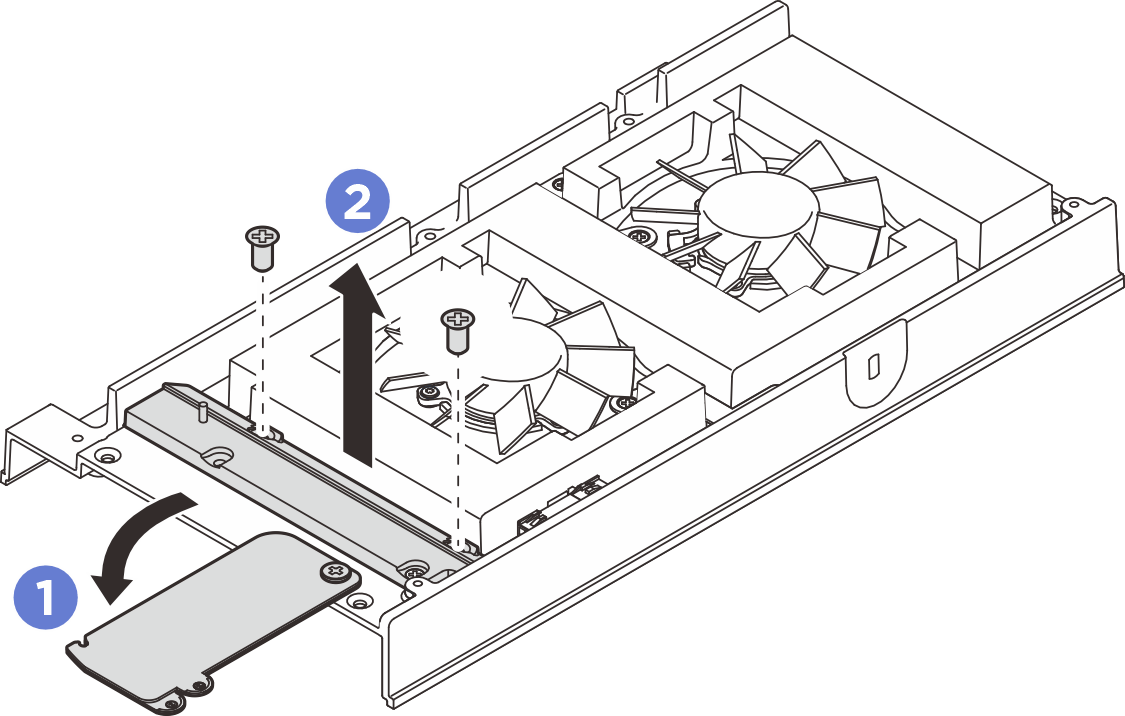

      图 1. 卸下风扇桥接线缆盖

  4. 从风扇模块上拔下风扇桥接线缆。

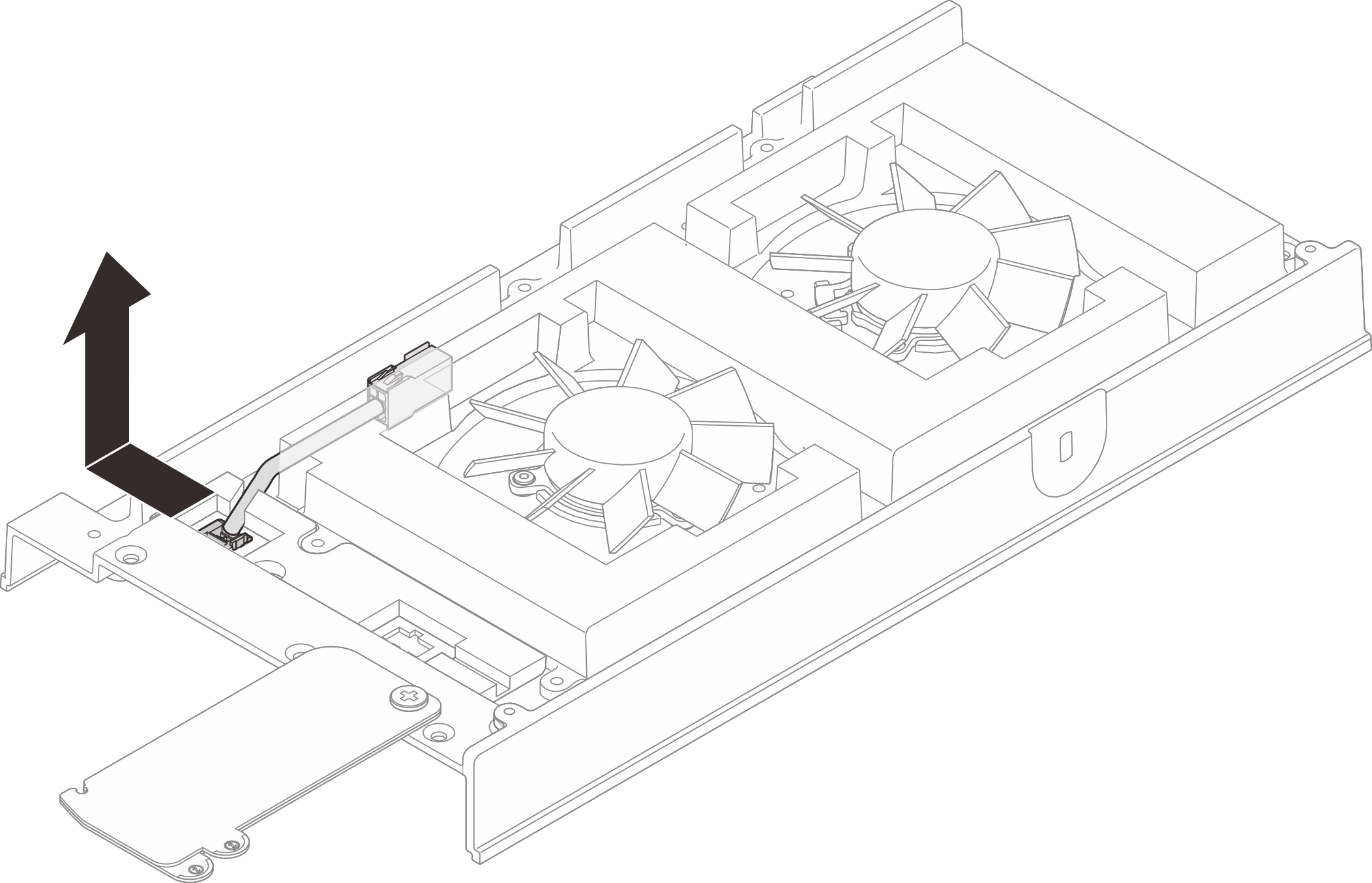

    图 2. 拔下风扇桥接线缆

  5. 将风扇桥接线缆向左推(从节点正面看);然后,将风扇桥接线缆从节点中拔出。
    图 3. 卸下风扇桥接线缆

完成之后

  1. 安装替换单元。请参阅安装风扇桥接线缆

  2. 如果要求您退回组件或可选设备,请按照所有包装说明进行操作,并使用装运时提供给您的所有包装材料。
