安装风扇桥接线缆

按照本节中的说明安装风扇桥接线缆。

关于本任务

S002

警告

设备上的电源控制按钮和电源上的电源开关不会切断设备的供电。设备也可能有多根电源线。要使设备彻底断电，请确保从电源上拔下所有电源线。

S017

警告

附近有危险的活动扇叶。请勿用手指或身体其他部位与其接触。

注意

• 请阅读安装准则和安全检查核对表以确保操作安全。

• 以装有组件的防静电包装接触服务器上任何未上漆的金属表面；然后从包装中取出组件，并将其放置在防静电平面上。

过程

1. 找到要安装的风扇桥接线缆。




   1 风扇模块 1 的线缆	2 风扇模块 2 的线缆
   3 风扇桥接线缆 1	4 风扇桥接线缆 2

2. 将风扇桥接线缆安装到节点。
   1. 将风扇桥接线缆与节点上的接口孔对齐。
   2. 将风扇桥接线缆插入接口孔；然后，将风扇桥接线缆向右推（从节点正面看），直至其锁定到位。

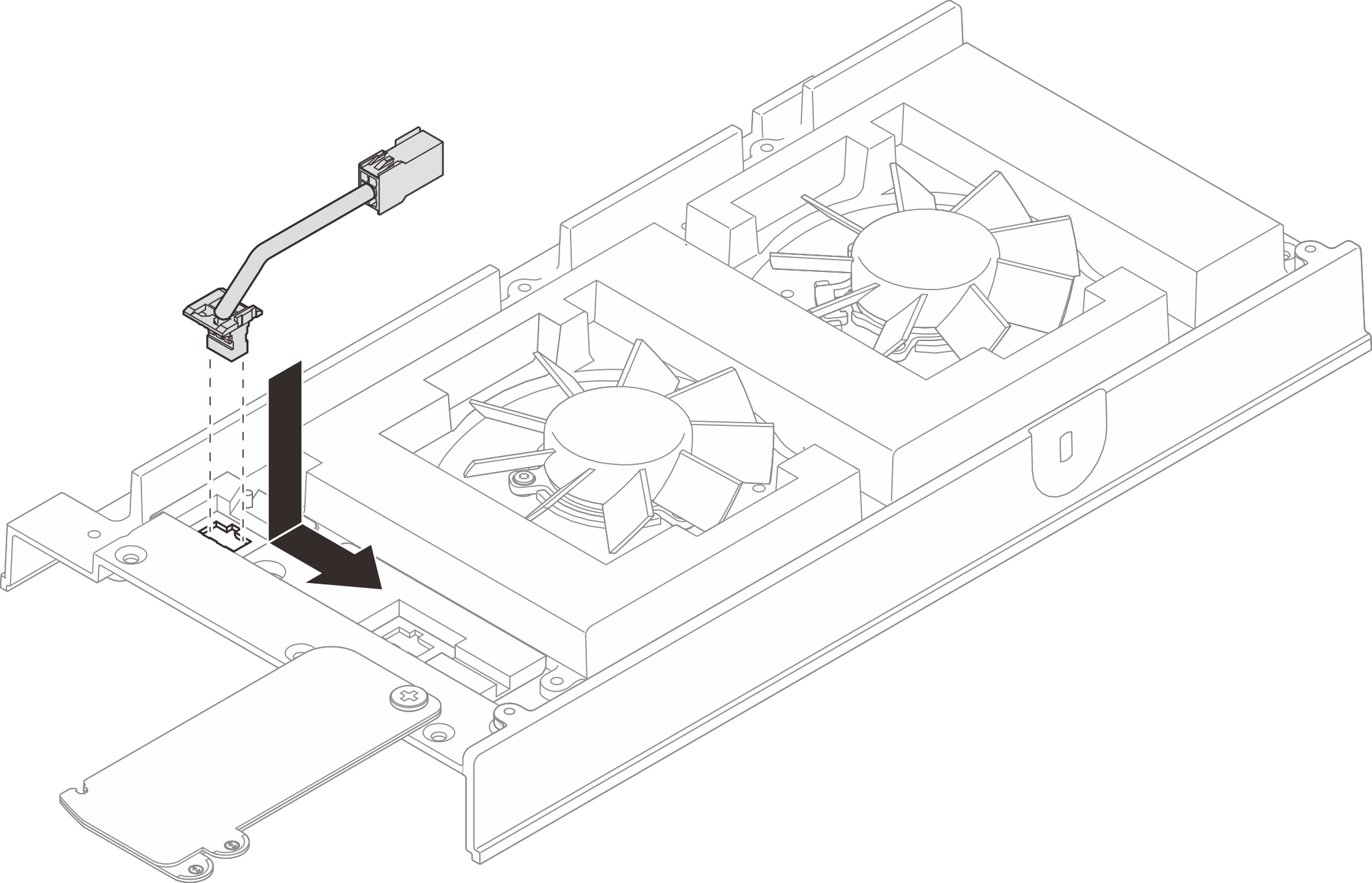

      图 1. 安装风扇桥接线缆


3. 将线缆穿过节点上的预开槽口。

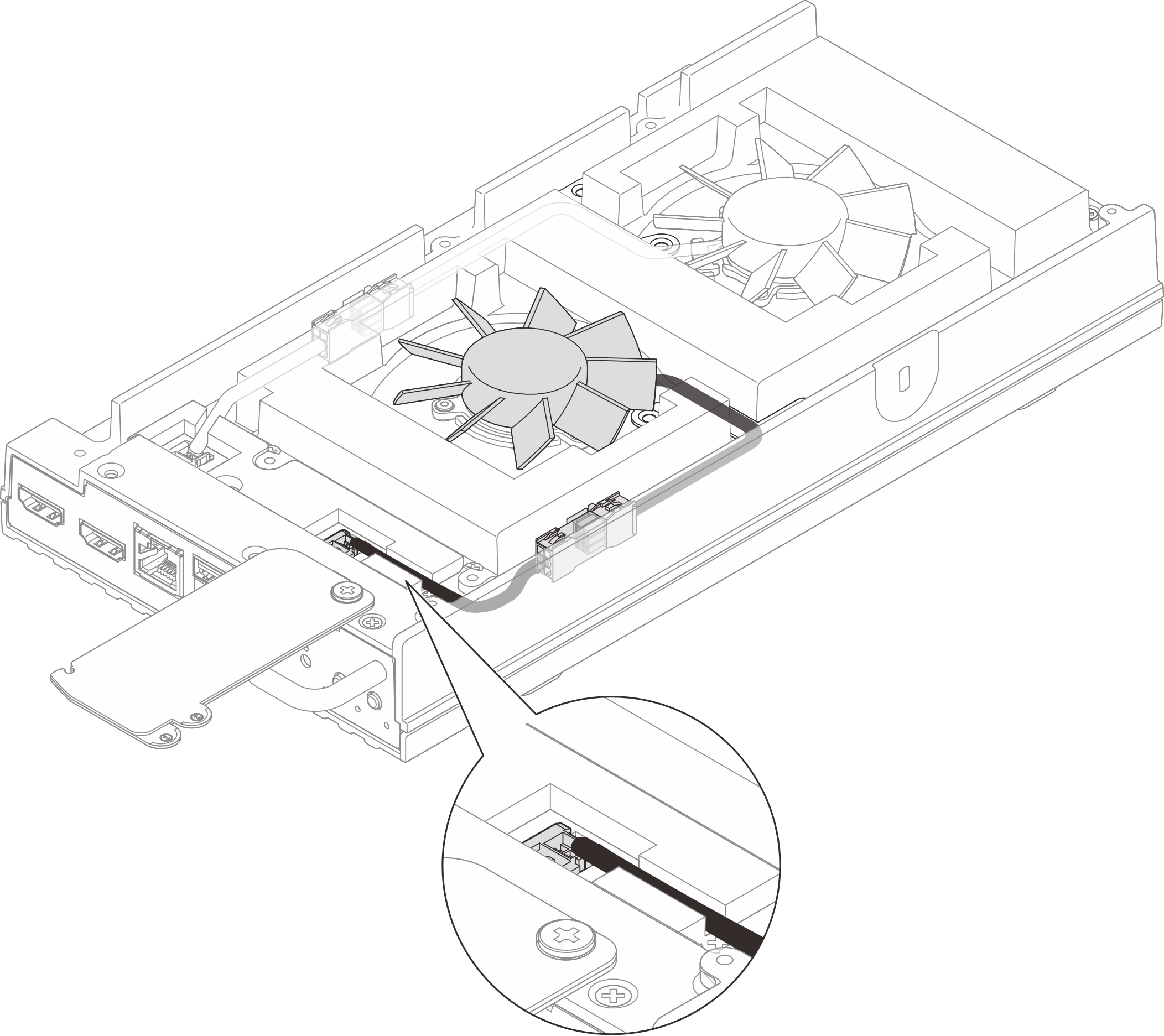

   图 2. 风扇桥接线缆


4. 安装风扇桥接线缆盖。
   1. 将风扇桥接线缆盖与节点上的螺钉插孔对齐；然后，拧紧四颗螺钉以固定风扇桥线缆盖。
   2. 将抽取式信息卡向节点推动。

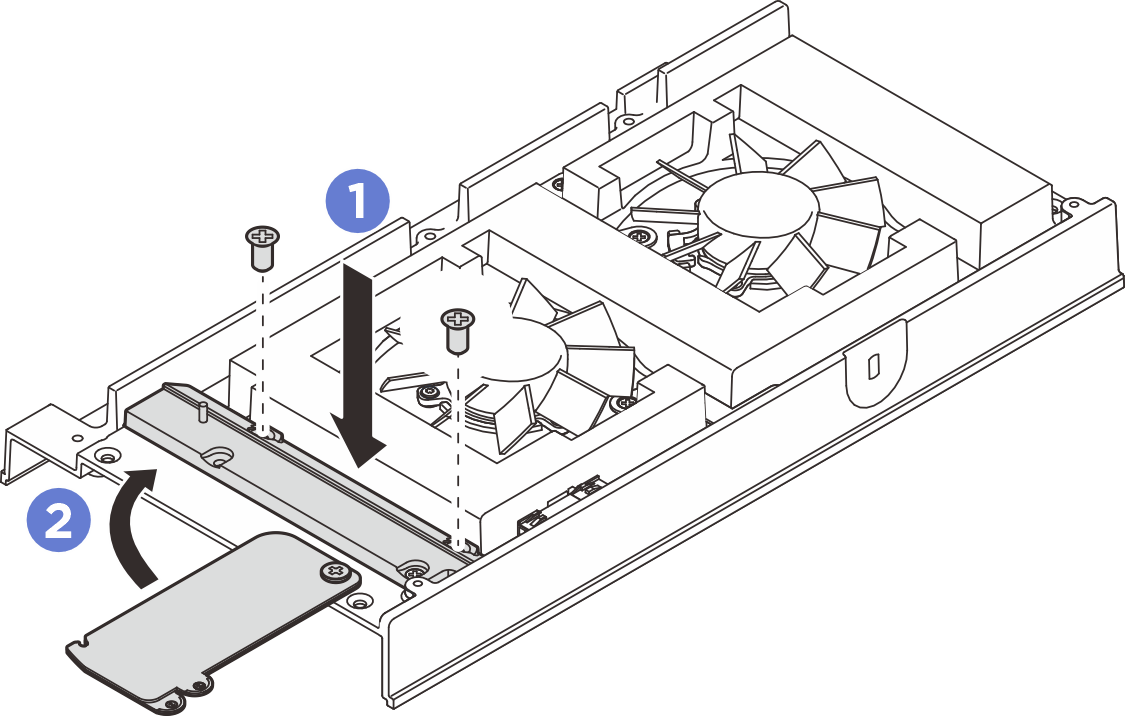

      图 3. 安装风扇桥接线缆盖


5. 将风扇桥接线缆连接到风扇模块线缆。
6. 风扇桥接线缆和风扇模块线缆上贴有标签。布放线缆之前，请先将标签缠绕到线缆上。
   图 4. 将标签缠绕到线缆上

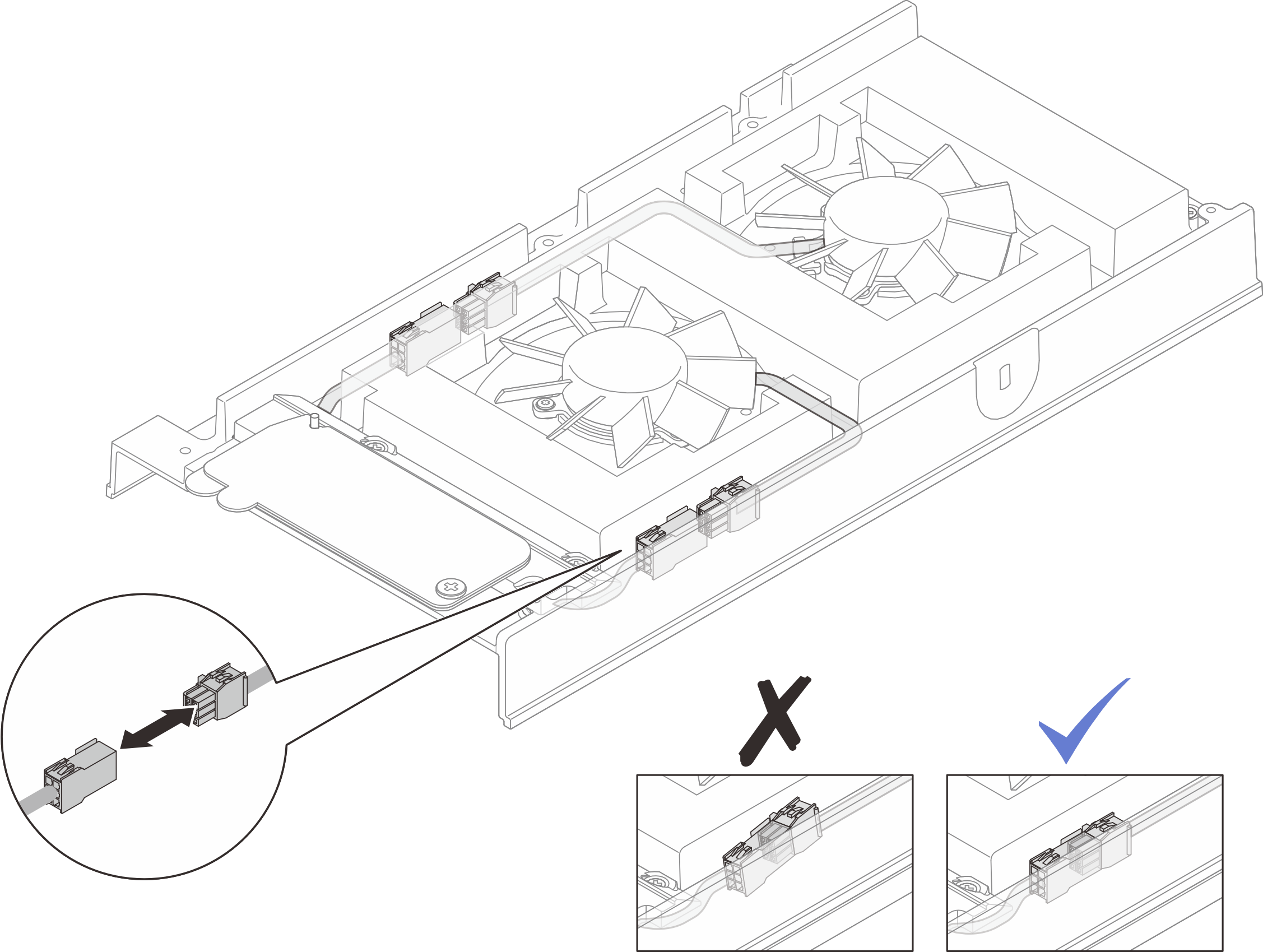

7. 如图所示，将带有缠绕标签的线缆按入顶盖上的线缆插槽中。请确保风扇模块 1 的线缆固定在泡沫和机箱之间。

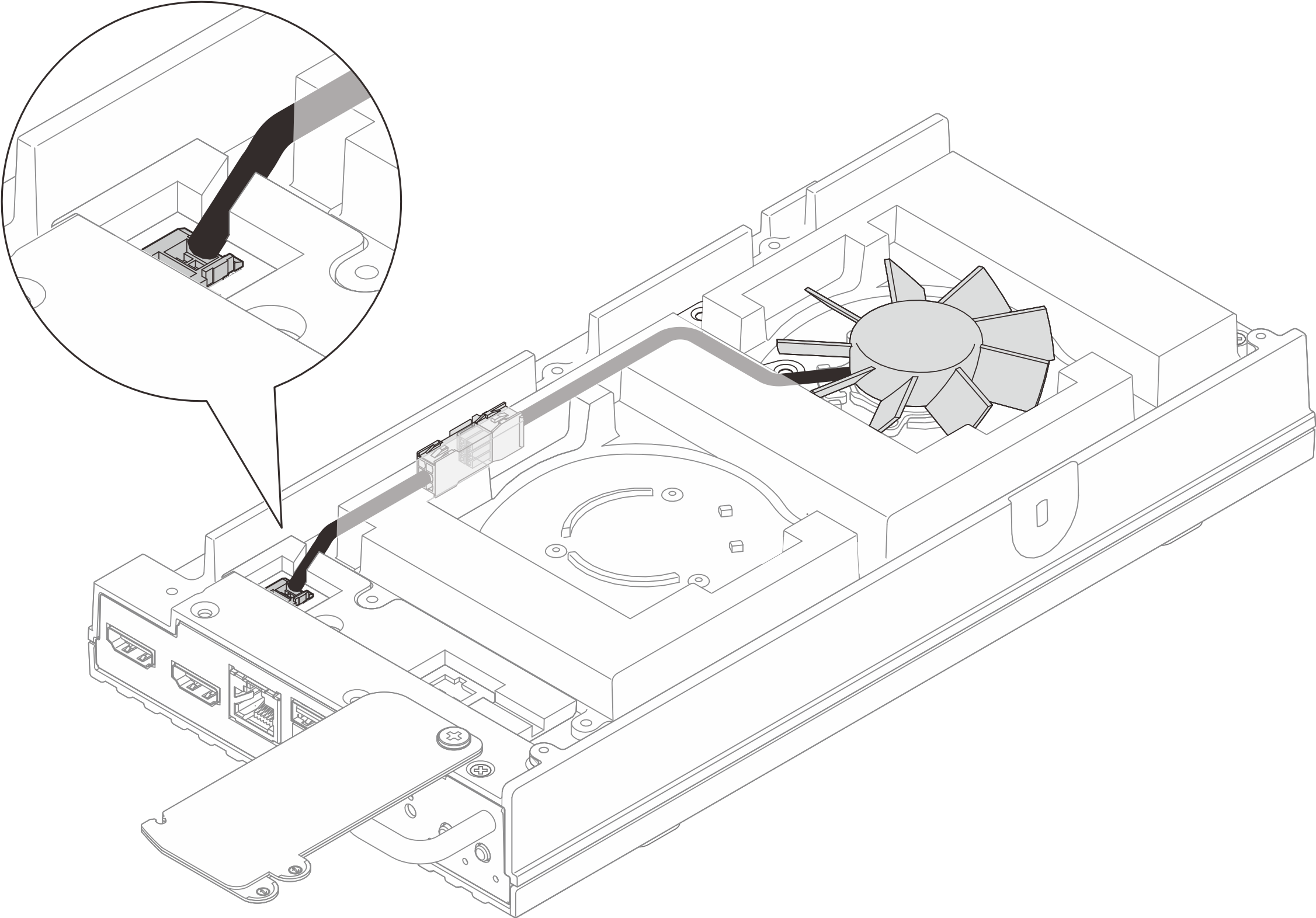

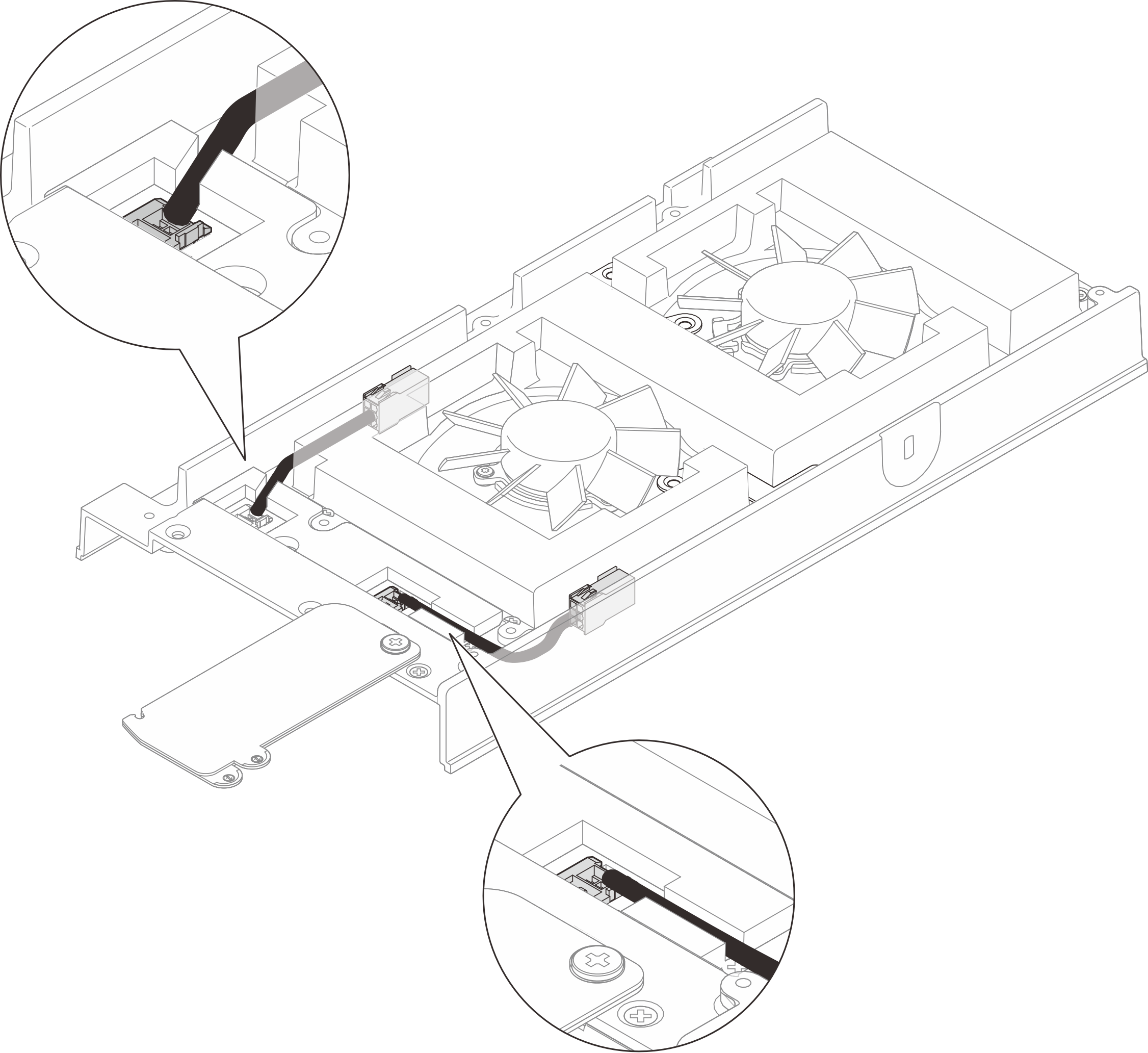

   图 5. 风扇线缆布放



   注

   请确保将接头按入插槽中，以免影响到风扇护罩。
