Lüfterüberbrückungskabel installieren

Führen Sie die Anweisungen in diesem Abschnitt aus, um ein Lüfterüberbrückungskabel zu installieren.

Zu dieser Aufgabe

S002

VORSICHT

Mit dem Netzschalter an der Einheit und am Netzteil wird die Stromversorgung für die Einheit nicht unterbrochen. Die Einheit kann auch mit mehreren Netzkabeln ausgestattet sein. Um die Stromversorgung für die Einheit vollständig zu unterbrechen, müssen alle zum Gerät führenden Netzkabel vom Netz getrennt werden.

S017

VORSICHT

Gefährliche, sich bewegende Lüfterflügel in der Nähe. Nicht mit den Fingern oder mit anderen Körperteilen berühren.

Achtung

• Lesen Sie Installationsrichtlinien und Sicherheitsprüfungscheckliste, um sicherzustellen, dass Sie sicher arbeiten.

• Berühren Sie mit der antistatischen Schutzhülle, in der sich die Komponente befindet, eine unlackierte Metalloberfläche am Server. Entnehmen Sie die Komponente anschließend aus der Schutzhülle und legen Sie sie auf eine antistatische Oberfläche.

Vorgehensweise

1. Suchen Sie das zu installierende Lüfterüberbrückungskabel.




   1 Kabel des Lüftermoduls 1	2 Kabel des Lüftermoduls 2
   3 Lüfterüberbrückungskabel 1	4 Lüfterüberbrückungskabel 2

2. Installieren Sie das Lüfterüberbrückungskabel am Knoten.
   1. Richten Sie das Lüfterüberbrückungskabel an der Anschlussöffnung am Knoten aus.
   2. Führen Sie das Lüfterüberbrückungskabel in die Anschlussöffnung ein. Schieben Sie dann das Lüfterüberbrückungskabel (von der Vorderseite des Knotens aus gesehen) nach rechts, bis es einrastet.

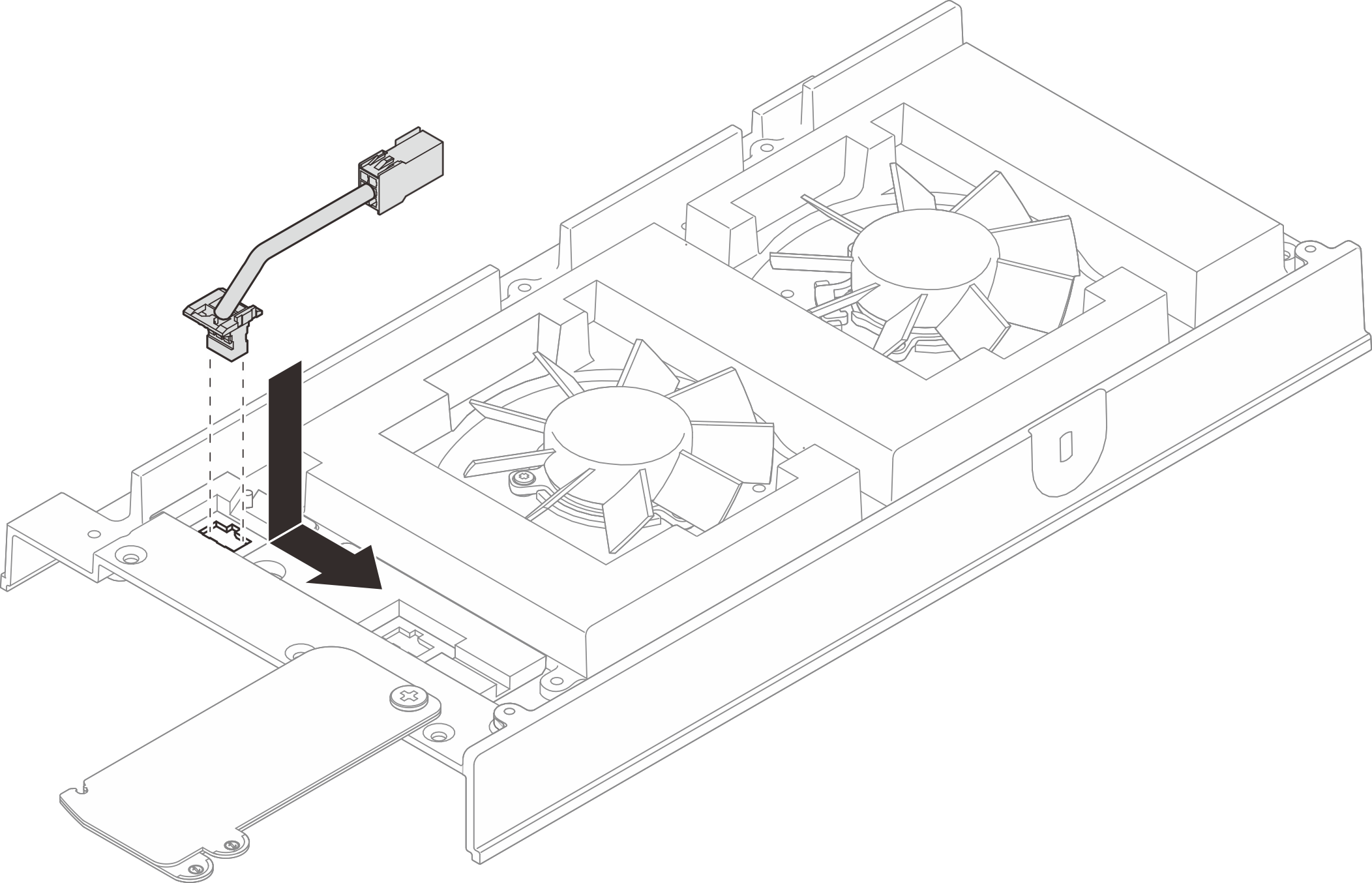

      Abbildung 1. Installieren des Lüfterüberbrückungskabels


3. Führen Sie das Kabel durch die Aussparung am Knoten.

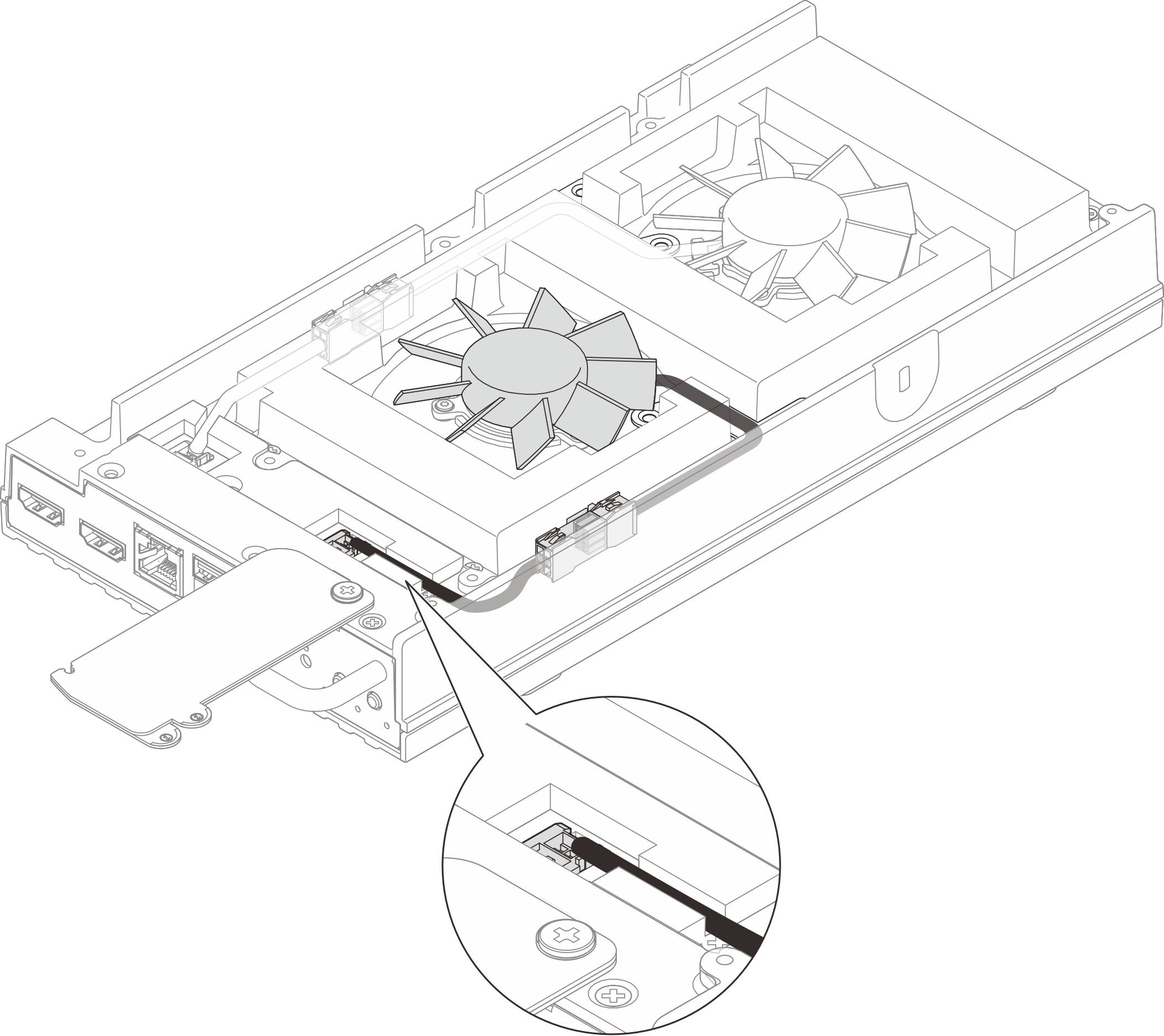

   Abbildung 2. Lüfterüberbrückungskabel


4. Installieren Sie die Abdeckung des Lüfterüberbrückungskabels.
   1. Richten Sie die Abdeckung des Lüfterüberbrückungskabels an den Schraubenschlitzen am Knoten aus. Ziehen Sie dann vier Schrauben an, um die Abdeckung des Lüfterüberbrückungskabels zu befestigen.
   2. Schieben Sie die herausziehbaren Informationskarten in Richtung des Knotens.

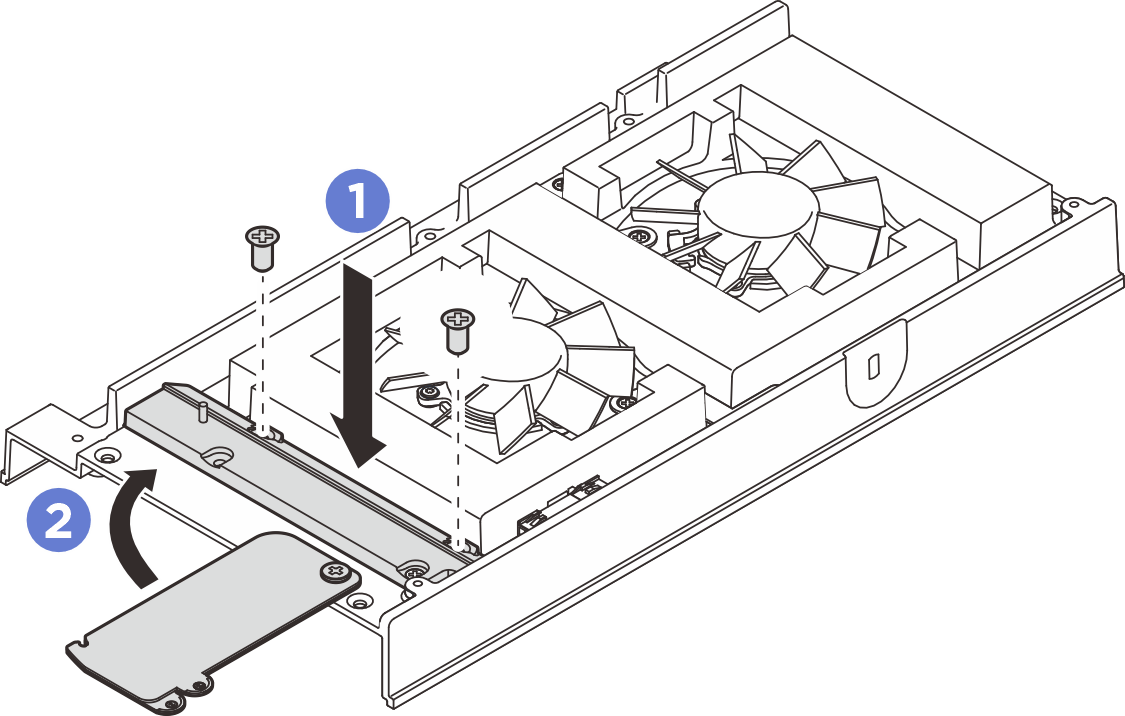

      Abbildung 3. Installieren der Abdeckung des Lüfterüberbrückungskabels

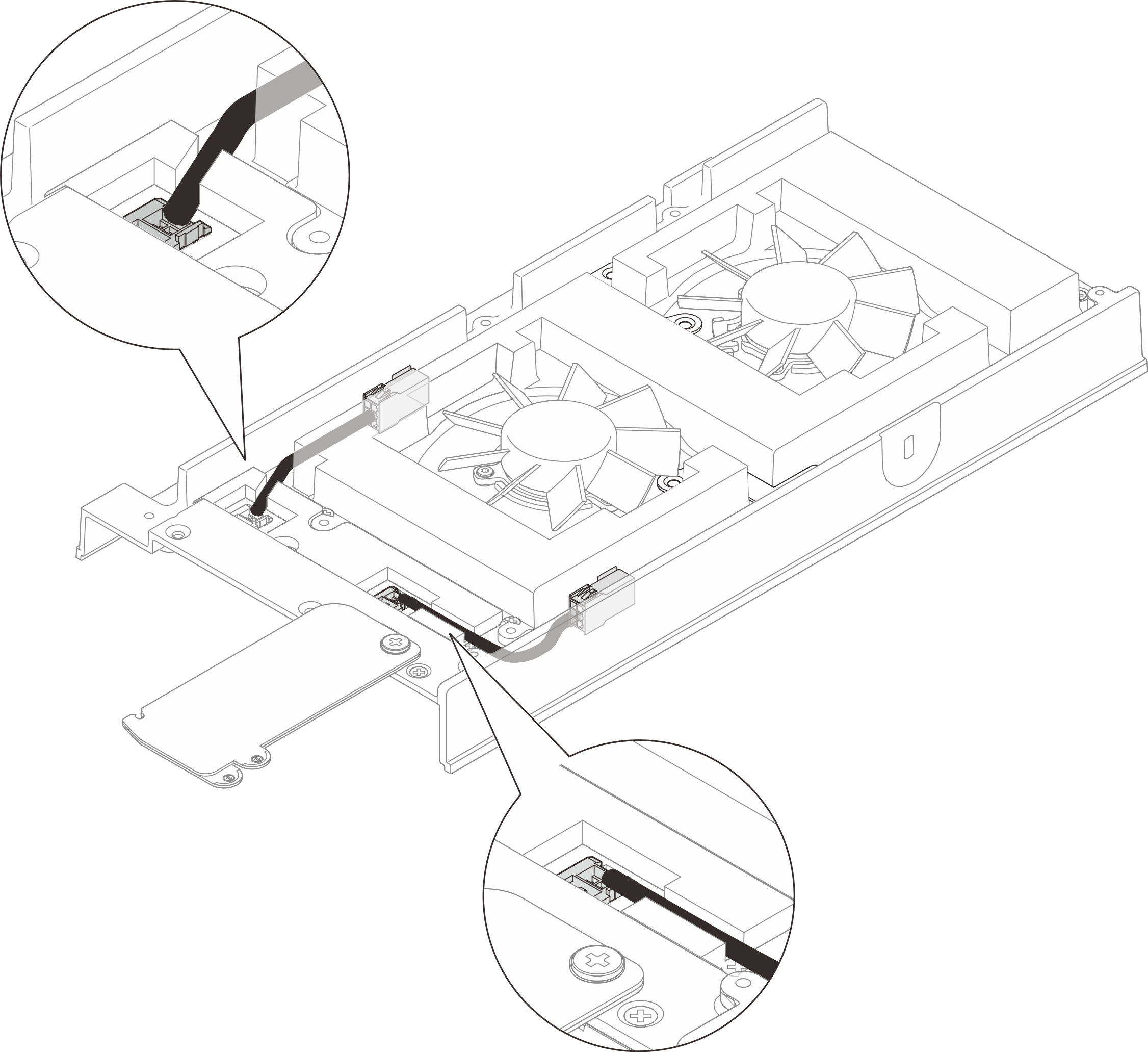

5. Verbinden Sie das Lüfterüberbrückungskabel mit dem Kabel des Lüftermoduls.
6. An den Lüfterüberbrückungskabel und den Kabeln des Lüftermoduls sind Etiketten angebracht. Rollen Sie vor dem Verlegen der Kabel das Etikett vollständig um das Kabel.

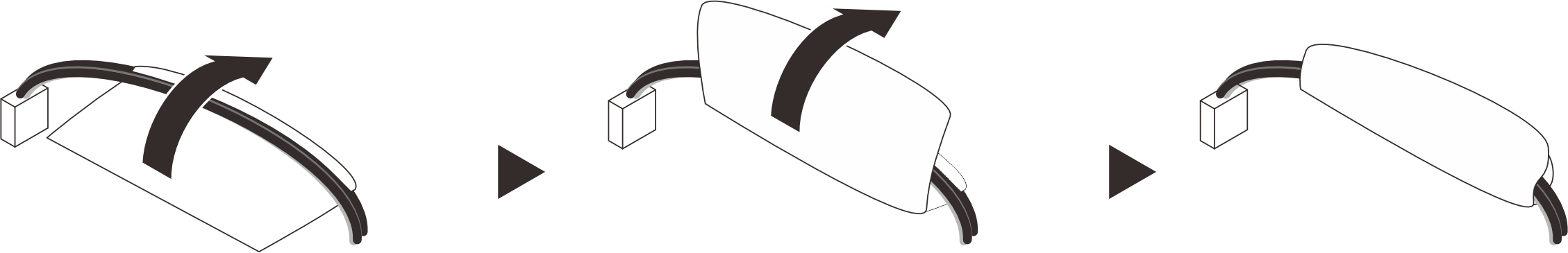

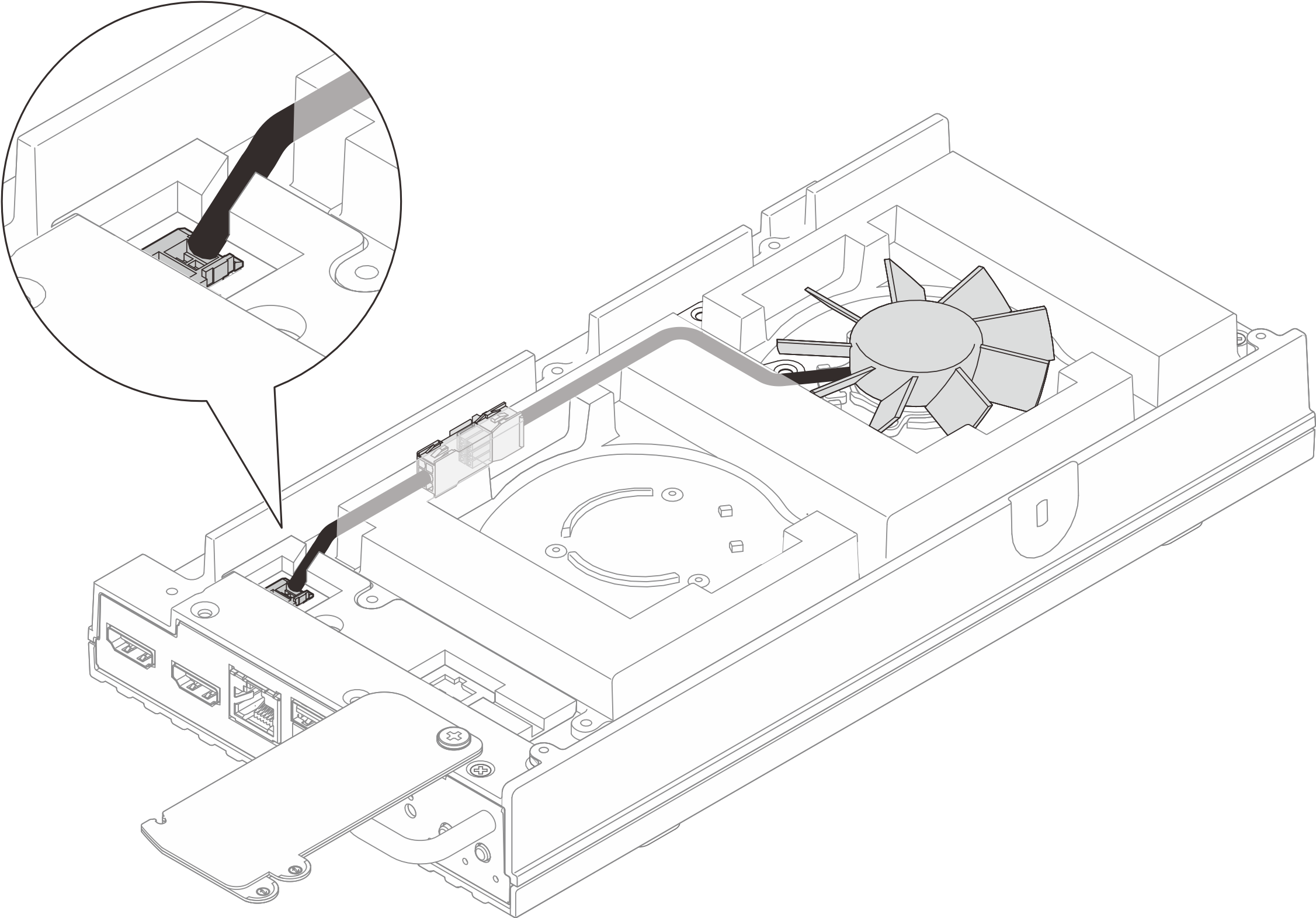

   Abbildung 4. Rollen des Etiketts um das Kabel

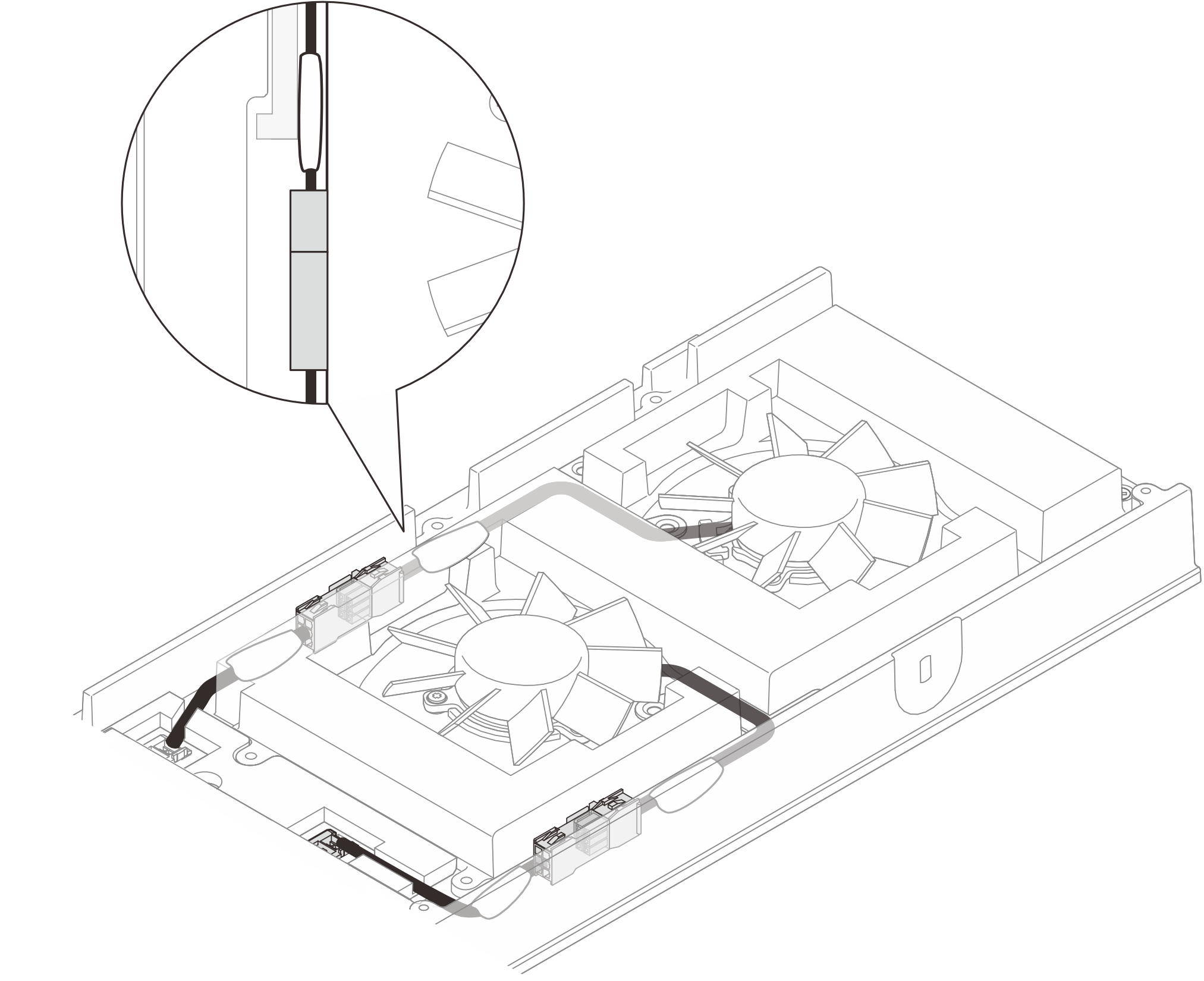

7. Drücken Sie die Kabel mit den aufgerollten Etiketten wie dargestellt in den Kabelschlitz an der oberen Abdeckung. Stellen Sie sicher, dass das Kabel des Lüftermoduls 1 zwischen dem Schaumstoff und dem Gehäuse befestigt ist.

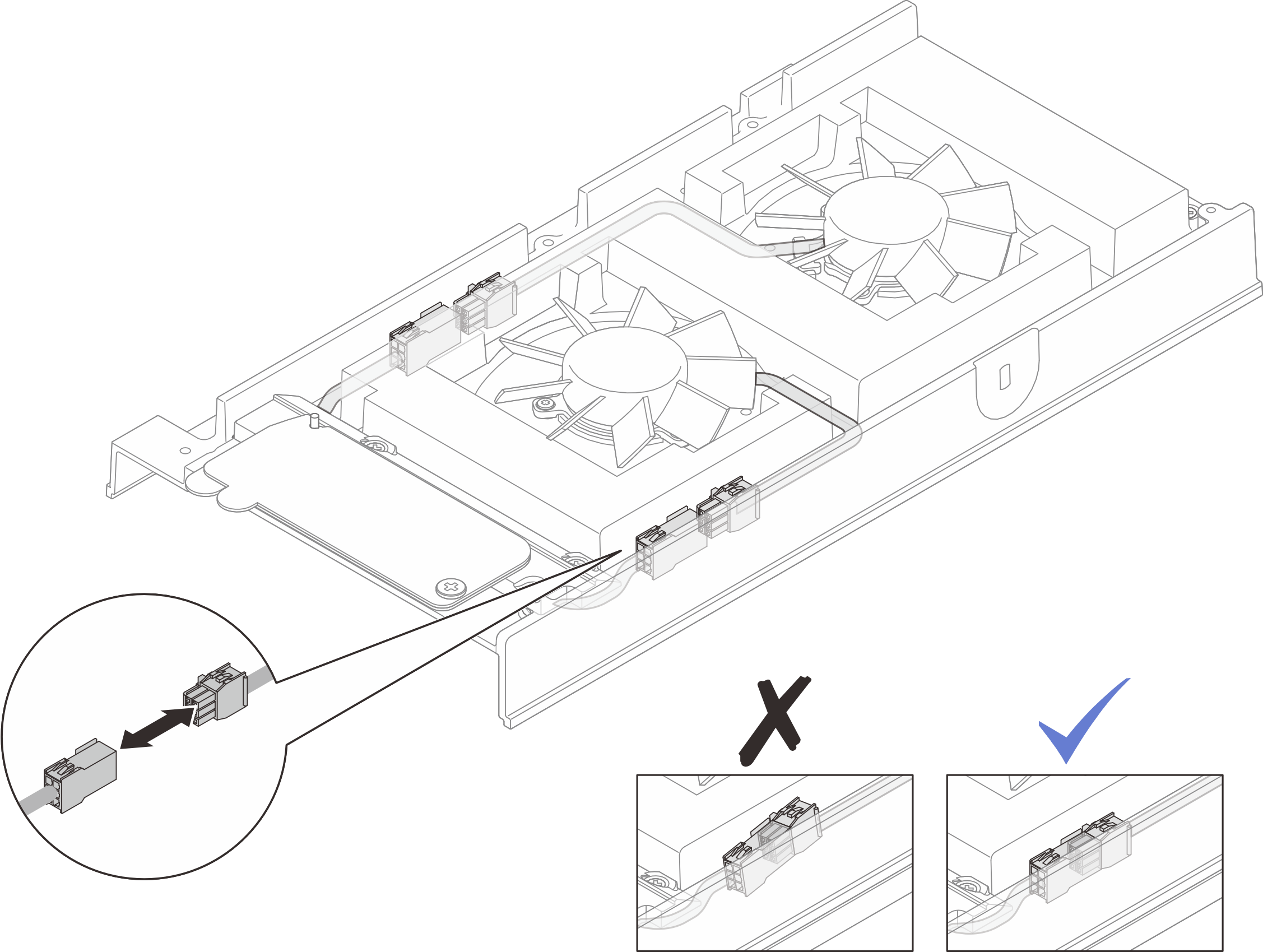

   Abbildung 5. Lüfterkabelführung



   Anmerkung

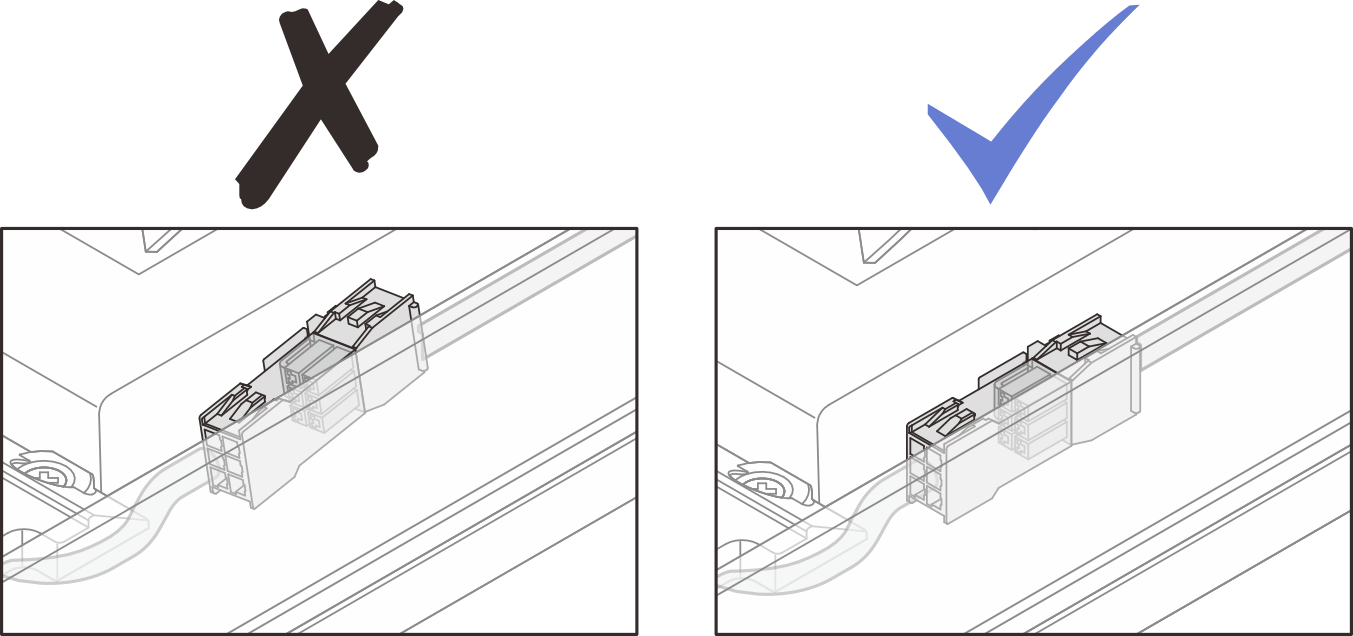

   Achten Sie darauf, die Anschlüsse in den Steckplatz zu drücken, um die Lüfterabdeckung nicht zu beeinträchtigen.
