Установка кабеля моста вентилятора

В этом разделе приведены инструкции по установке кабеля моста вентилятора.

Об этой задаче

S002

ОСТОРОЖНО

Кнопки питания на устройстве и блоке питания не отключают подачу тока на устройство. Кроме того, у устройства может быть несколько шнуров питания. Чтобы прекратить подачу тока на устройство, убедитесь, что все шнуры питания отсоединены от блока питания.

S017

ОСТОРОЖНО

Рядом находятся опасные движущиеся лопасти вентилятора. Не касайтесь их пальцами или другими частями тела.

Внимание

• Прочитайте разделы Инструкции по установке и Контрольный список по проверке безопасности, чтобы обеспечить безопасность работы.

• Коснитесь антистатической упаковкой, в которой находится компонент, любой неокрашенной металлической поверхности на сервере, а затем извлеките его из упаковки и разместите его на антистатической поверхности.

Процедура

1. Найдите кабель моста вентилятора, который требуется установить.




   1 Кабель модуля вентилятора 1	2 Кабель модуля вентилятора 2
   3 Кабель моста вентилятора 1	4 Кабель моста вентилятора 2

2. Установите кабель моста вентилятора в узел.
   1. Совместите кабель моста вентилятора с гнездом разъема на узле.
   2. Вставьте кабель моста вентилятора в гнездо разъема, затем сдвиньте кабель моста вентилятора вправо (если смотреть с передней стороны узла), чтобы он надежно встал на место.

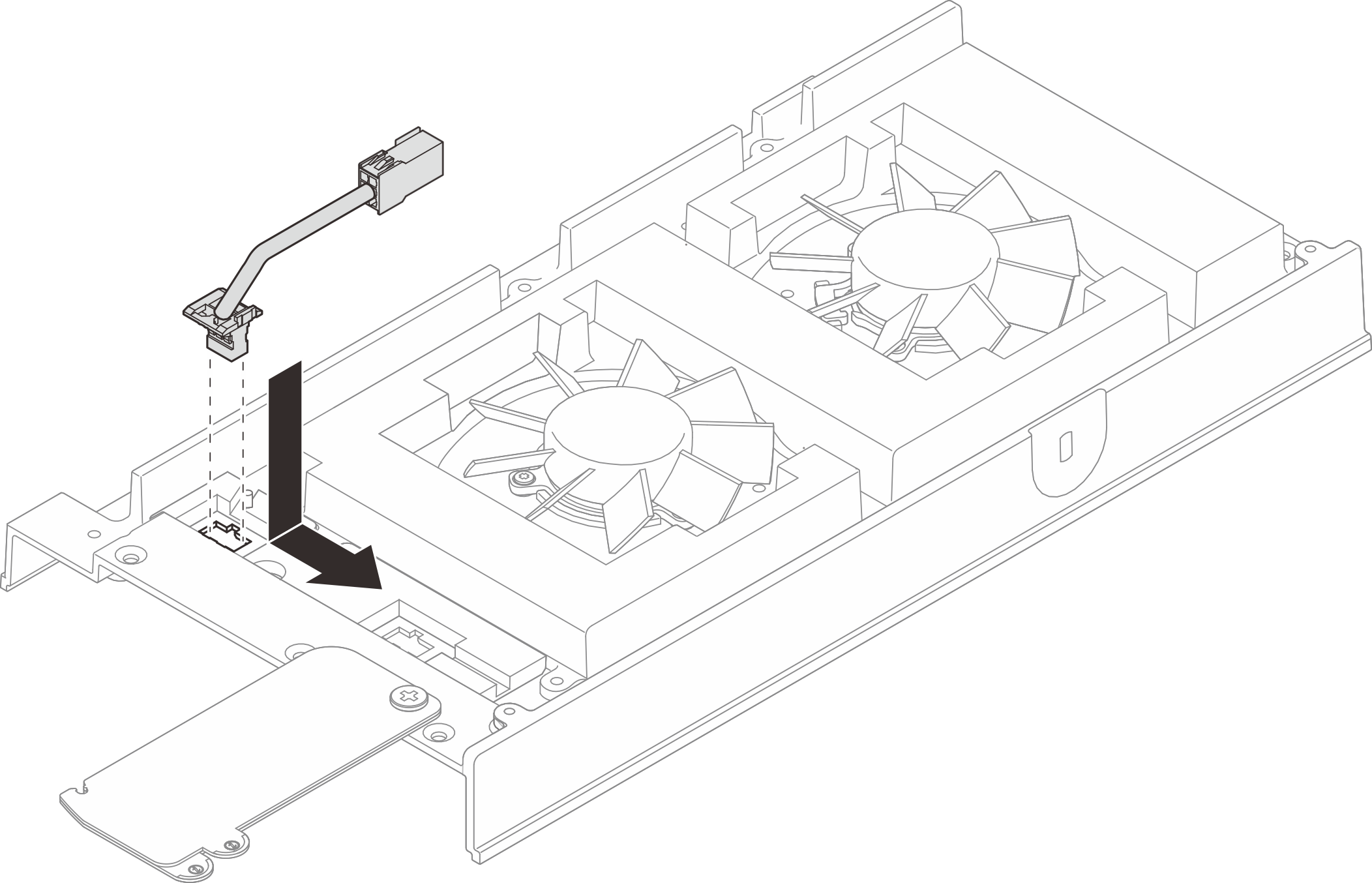

      Рис. 1. Установка кабеля моста вентилятора

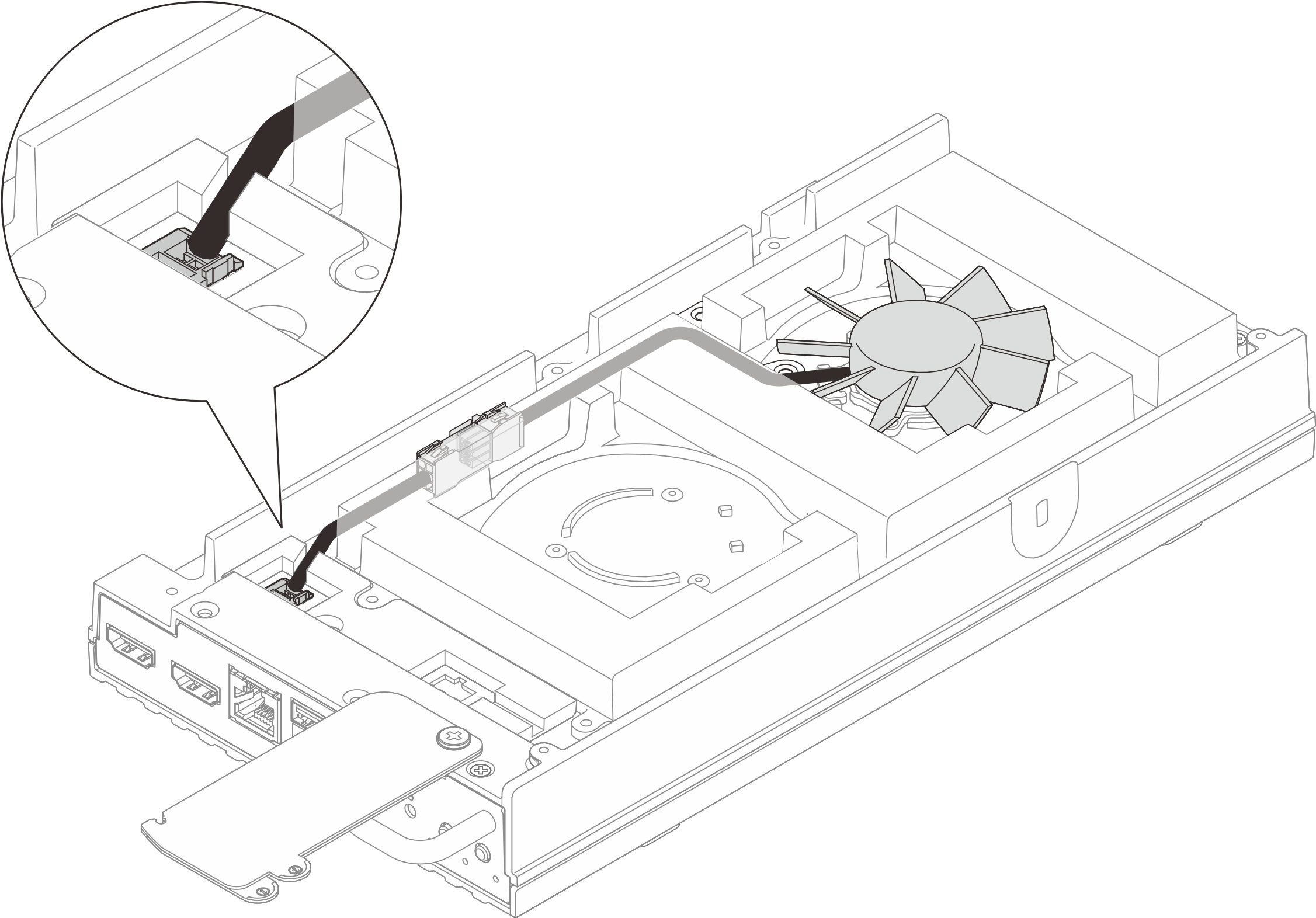

3. Проложите кабель через предварительно вырезанный паз на узле.

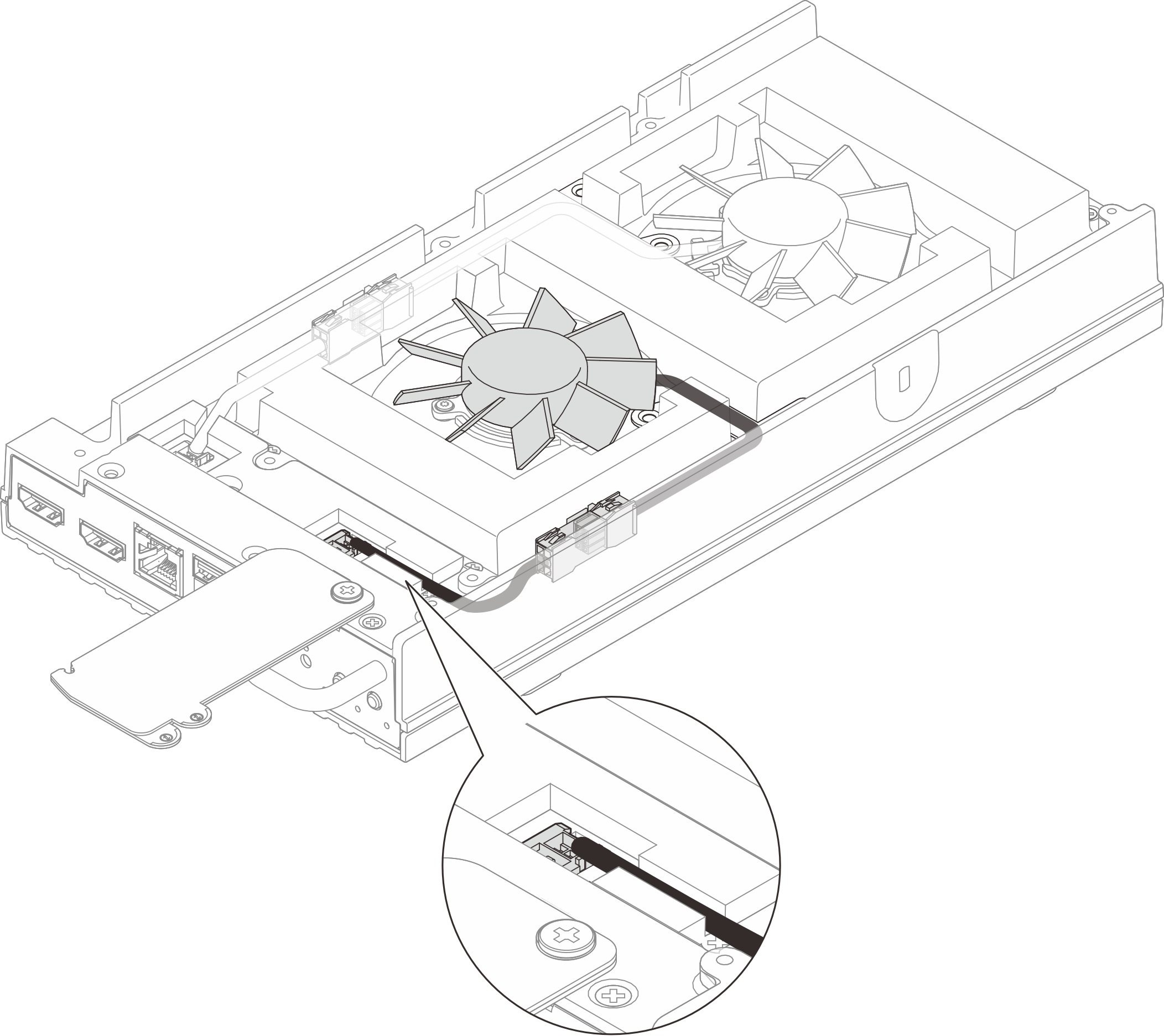

   Рис. 2. Кабели мостов вентиляторов


4. Установите кожух кабеля моста вентилятора.
   1. Совместите кожух кабеля моста вентилятора с отверстиями для винтов на узле, затем затяните четыре винта, чтобы зафиксировать кожух кабеля моста вентилятора.
   2. Сдвиньте выдвижные информационные язычки в направлении узла.
      Рис. 3. Установка кожуха кабеля моста вентилятора

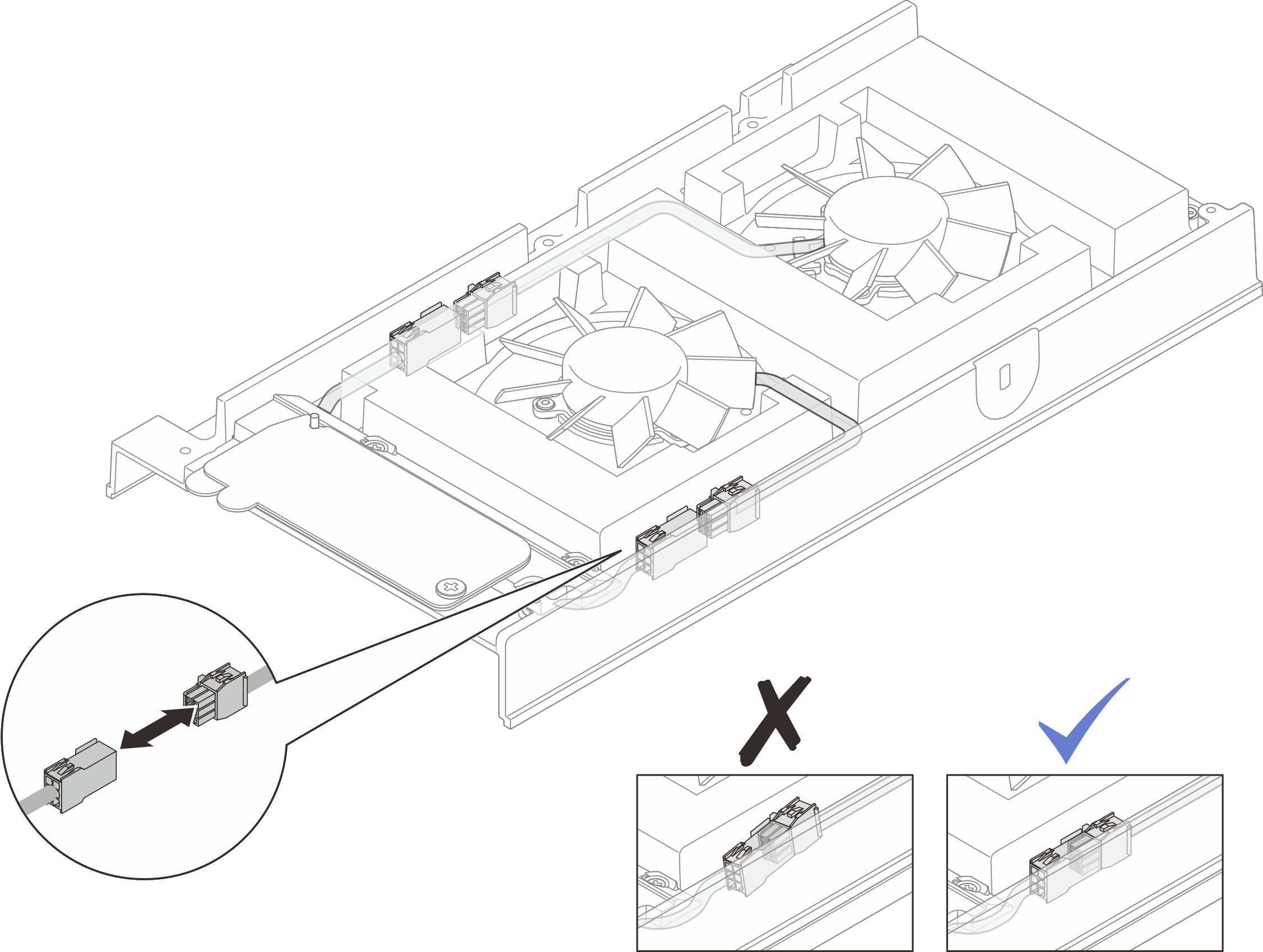

5. Подключите кабель моста вентилятора к кабелю модуля вентилятора.
6. На кабелях мостов вентиляторов и кабелях модулей вентиляторов есть наклейки. Перед прокладкой кабелей обмотайте наклейку вокруг кабеля по всей длине.
   Рис. 4. Обмотка наклейки вокруг кабеля


7. Вставьте кабели с обмотанными наклейками в гнездо для кабеля на верхнем кожухе, как показано на рисунке. Убедитесь, что кабель модуля вентилятора 1 закреплен между поролоном и рамой.

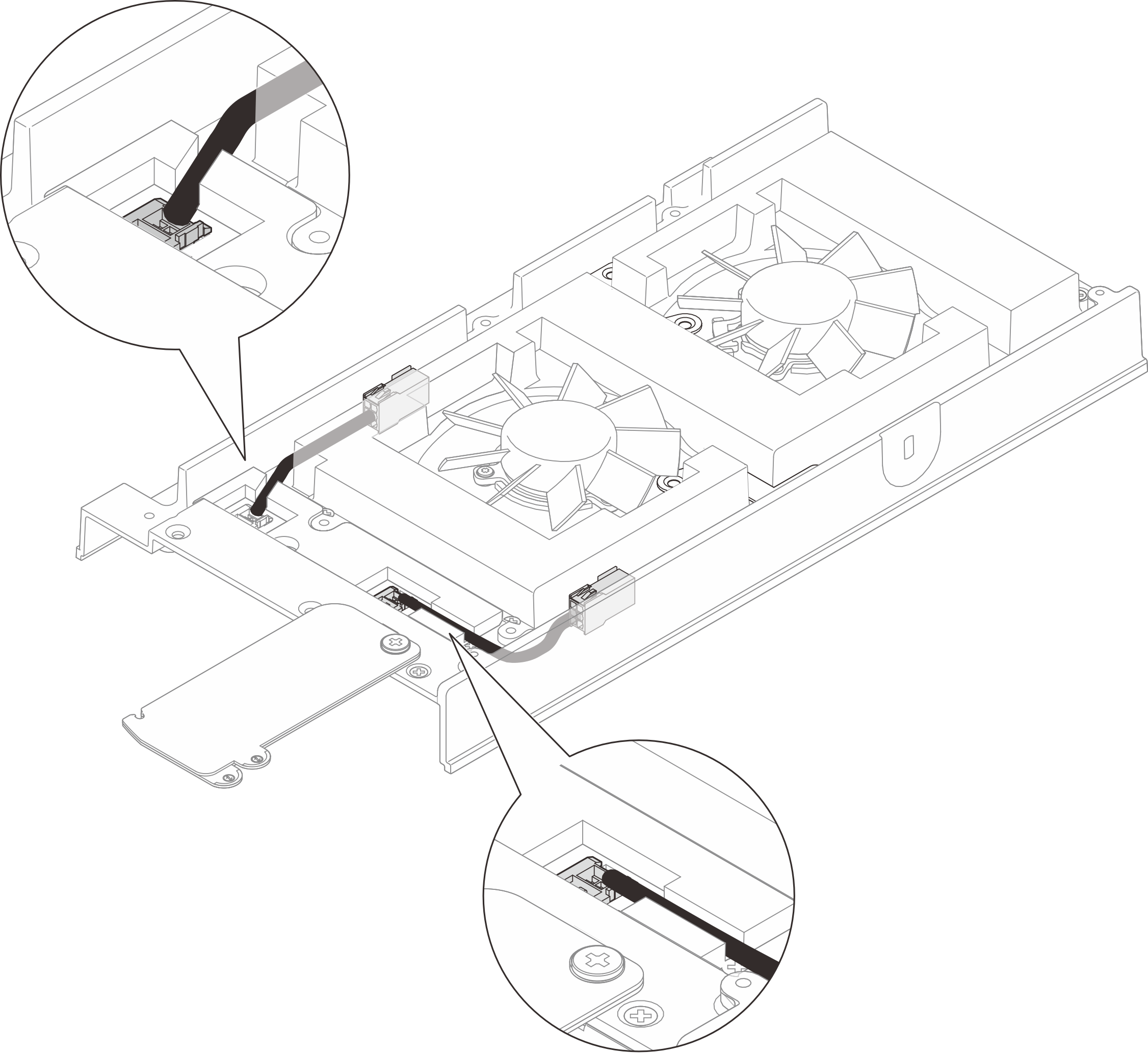

   Рис. 5. Прокладка кабелей вентилятора



   Прим.

   Вставьте разъемы в гнездо, чтобы они не мешали кожуху вентилятора.
