ติดตั้งสายบริดจ์พัดลม
ทำตามคำแนะนำในส่วนนี้เพื่อติดตั้งสายบริดจ์พัดลม
เกี่ยวกับงานนี้
S002
ข้อควรระวัง
ปุ่มควบคุมพลังงานบนอุปกรณ์และสวิตช์เปิดเครื่องบนแหล่งจ่ายไฟไม่ได้ตัดกระแสไฟฟ้าที่จ่ายให้กับอุปกรณ์ อุปกรณ์อาจมีสายไฟมากกว่าหนึ่งเส้น หากต้องการตัดกระแสไฟฟ้าจากอุปกรณ์ โปรดตรวจสอบให้แน่ใจว่าได้ถอดสายไฟทั้งหมดออกจากแหล่งพลังงานแล้ว
S017
ข้อควรระวัง
มีใบพัดลมที่เคลื่อนไหวและเป็นอันตรายอยู่ใกล้เคียง ให้นิ้วและอวัยวะส่วนอื่นอยู่ห่างจากชิ้นส่วนต่างๆ เสมอ
ข้อควรสนใจ
อ่าน คู่มือการติดตั้ง และ รายการตรวจสอบความปลอดภัย เพื่อให้แน่ใจว่าคุณจะทำงานได้อย่างปลอดภัย
นำบรรจุภัณฑ์แบบมีการป้องกันไฟฟ้าสถิตที่มีส่วนประกอบไปแตะที่พื้นผิวโลหะที่ไม่ทาสีบนเซิร์ฟเวอร์ แล้วจึงนำส่วนประกอบออกจากบรรจุภัณฑ์ และวางลงบนพื้นผิวป้องกันไฟฟ้าสถิต
ขั้นตอน
- ค้นหาสายบริดจ์พัดลมที่จะติดตั้ง
1 สายโมดูลพัดลม 1 2 สายโมดูลพัดลม 2 3 สายบริดจ์พัดลม 1 4 สายบริดจ์พัดลม 2 - ติดตั้งสายบริดจ์พัดลมเข้ากับโหนด

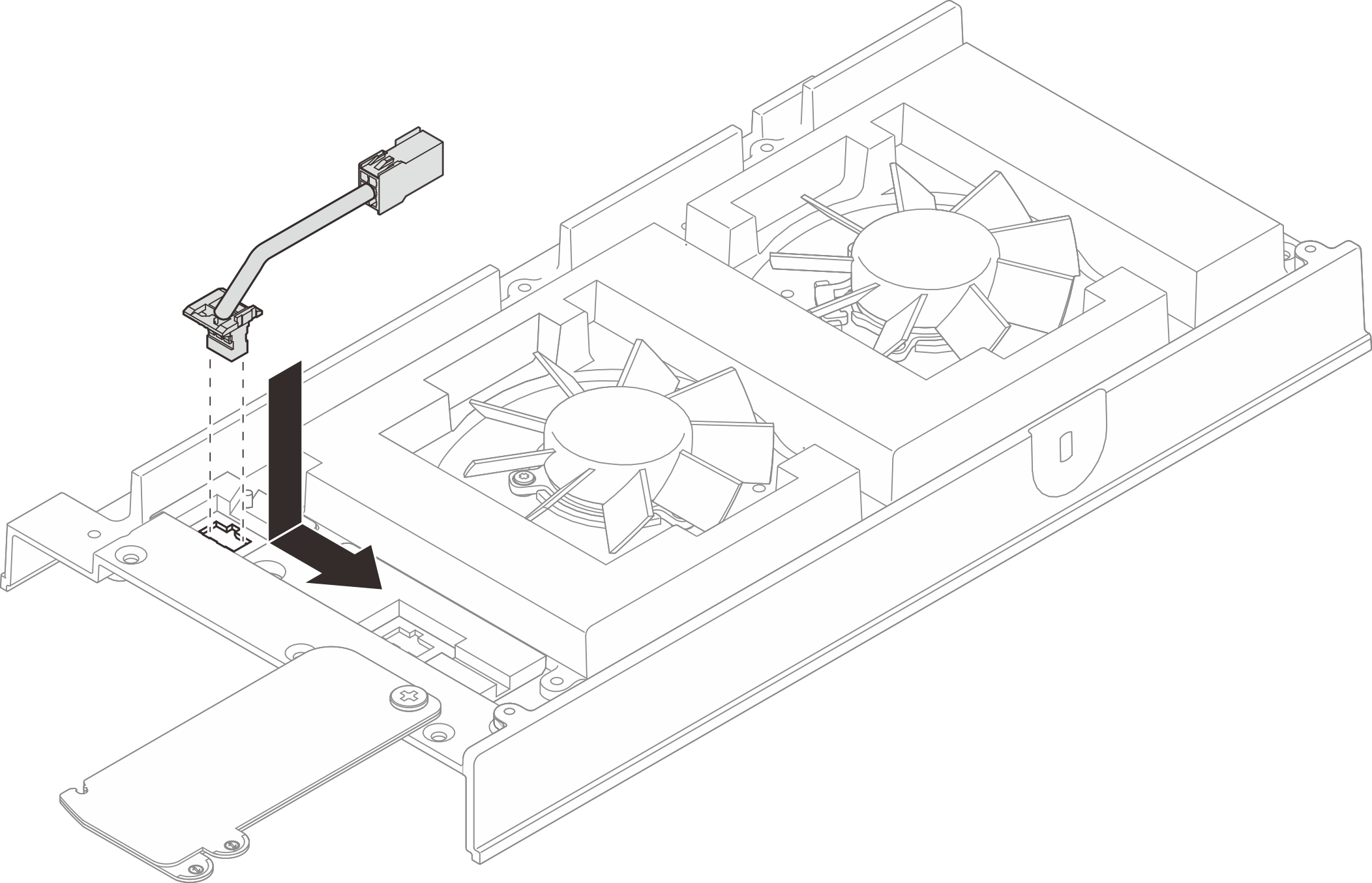

- เสียบสายบริดจ์พัดลมเข้ากับรูขั้วต่อ จากนั้นดันสายบริดจ์พัดลมไปทางขวา (ดูจากด้านหน้าของโหนด) จนกว่าจะล็อคเข้าที่รูปที่ 1. การติดตั้งสายบริดจ์พัดลม
- เสียบสายบริดจ์พัดลมเข้ากับรูขั้วต่อ จากนั้นดันสายบริดจ์พัดลมไปทางขวา (ดูจากด้านหน้าของโหนด) จนกว่าจะล็อคเข้าที่

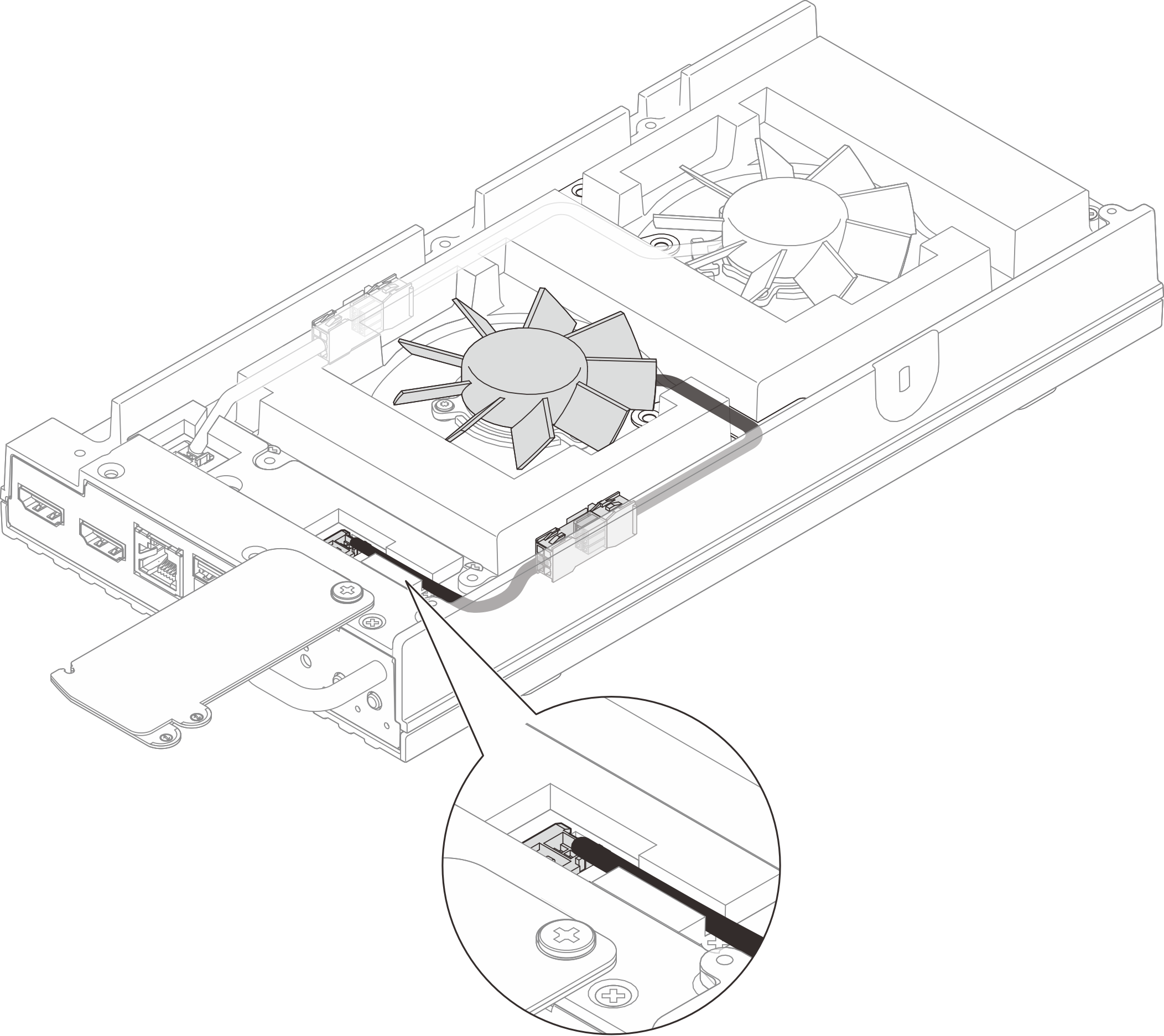

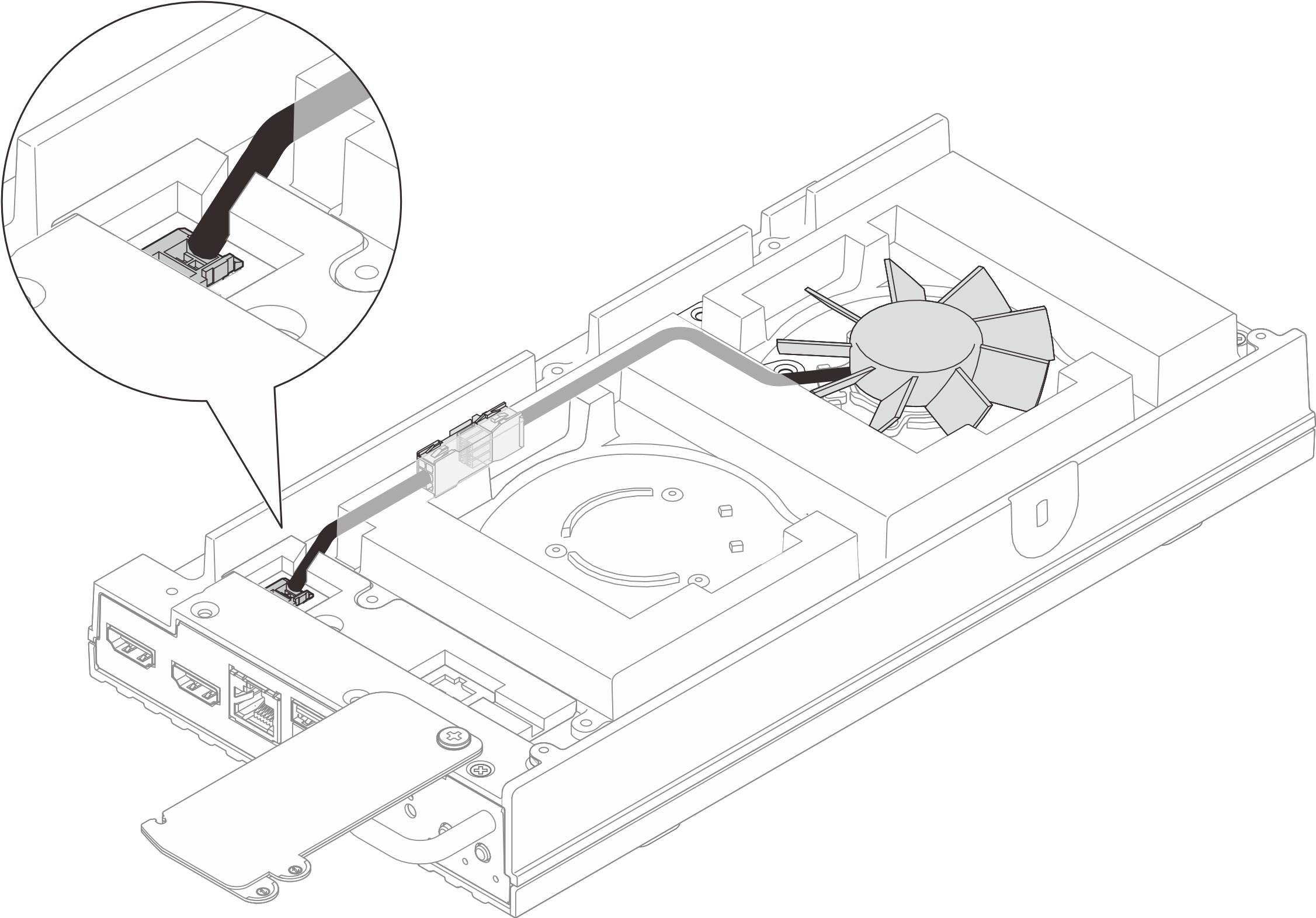

- เดินสายผ่านช่องที่ตัดไว้ล่วงหน้าบนโหนดรูปที่ 2. สายบริดจ์พัดลม

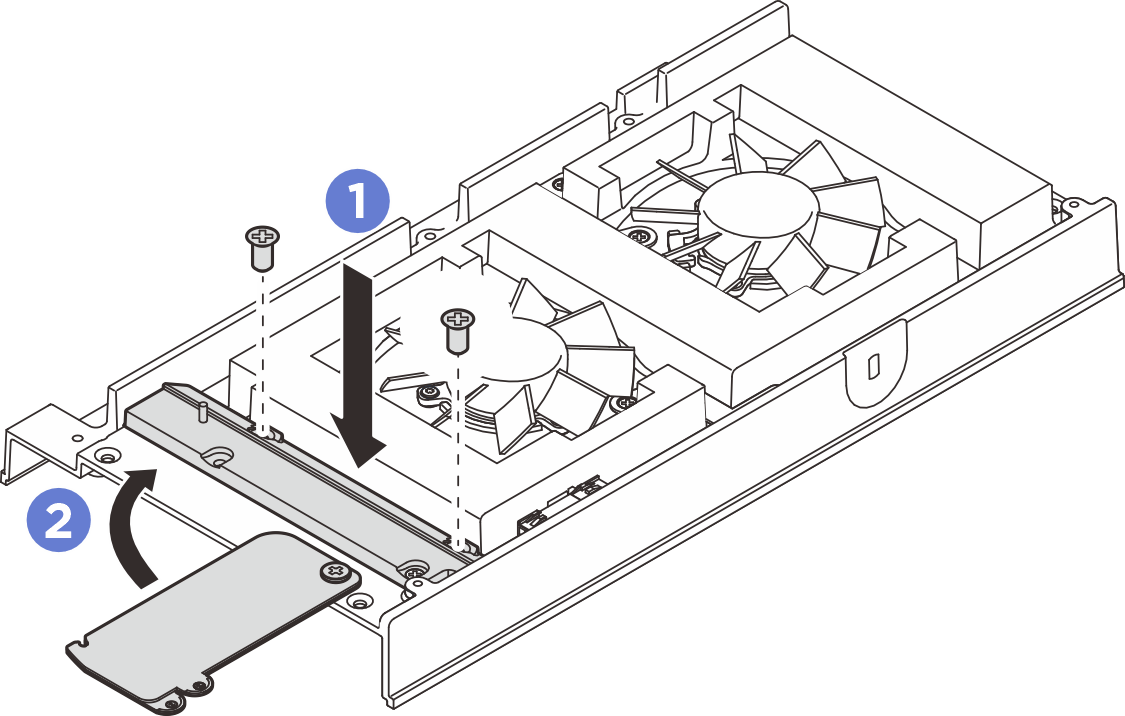

- ติดตั้งฝาครอบสายบริดจ์พัดลม
จัดตำแหน่งฝาครอบสายบริดจ์พัดลมให้ตรงกับช่องเสียบสกรูบนโหนด จากนั้นขันสกรูสี่ตัวเพื่อยึดฝาครอบสายบริดจ์พัดลม
เลื่อนแถบข้อมูลแบบดึงออกไปทางโหนดรูปที่ 3. การติดตั้งฝาครอบสายบริดจ์พัดลม

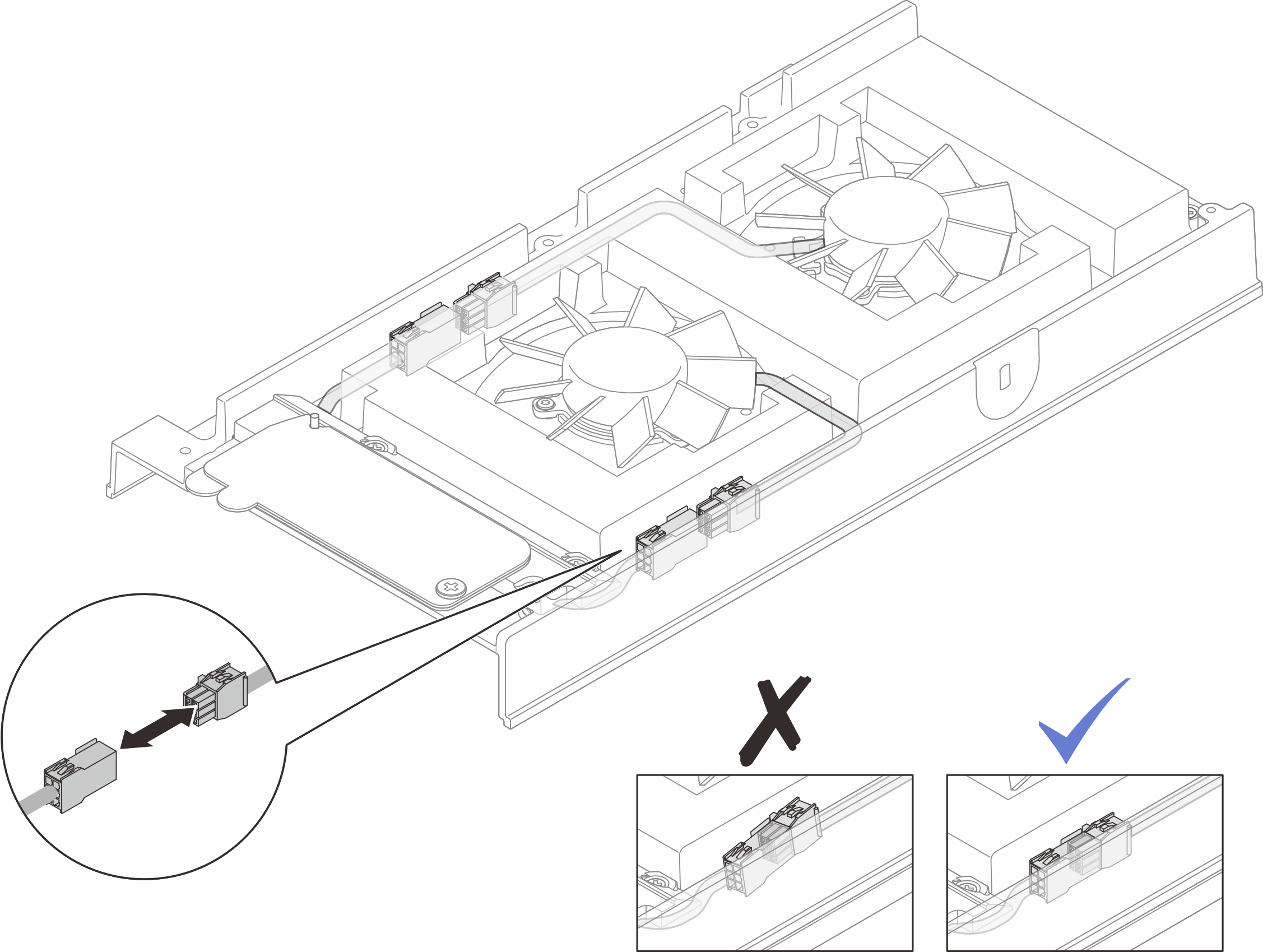

- มีป้ายติดอยู่บนสายบริดจ์พัดลมและสายโมดูลพัดลม ก่อนเดินสาย ให้ม้วนป้ายรอบสายจนสุดรูปที่ 4. การม้วนป้ายรอบสาย

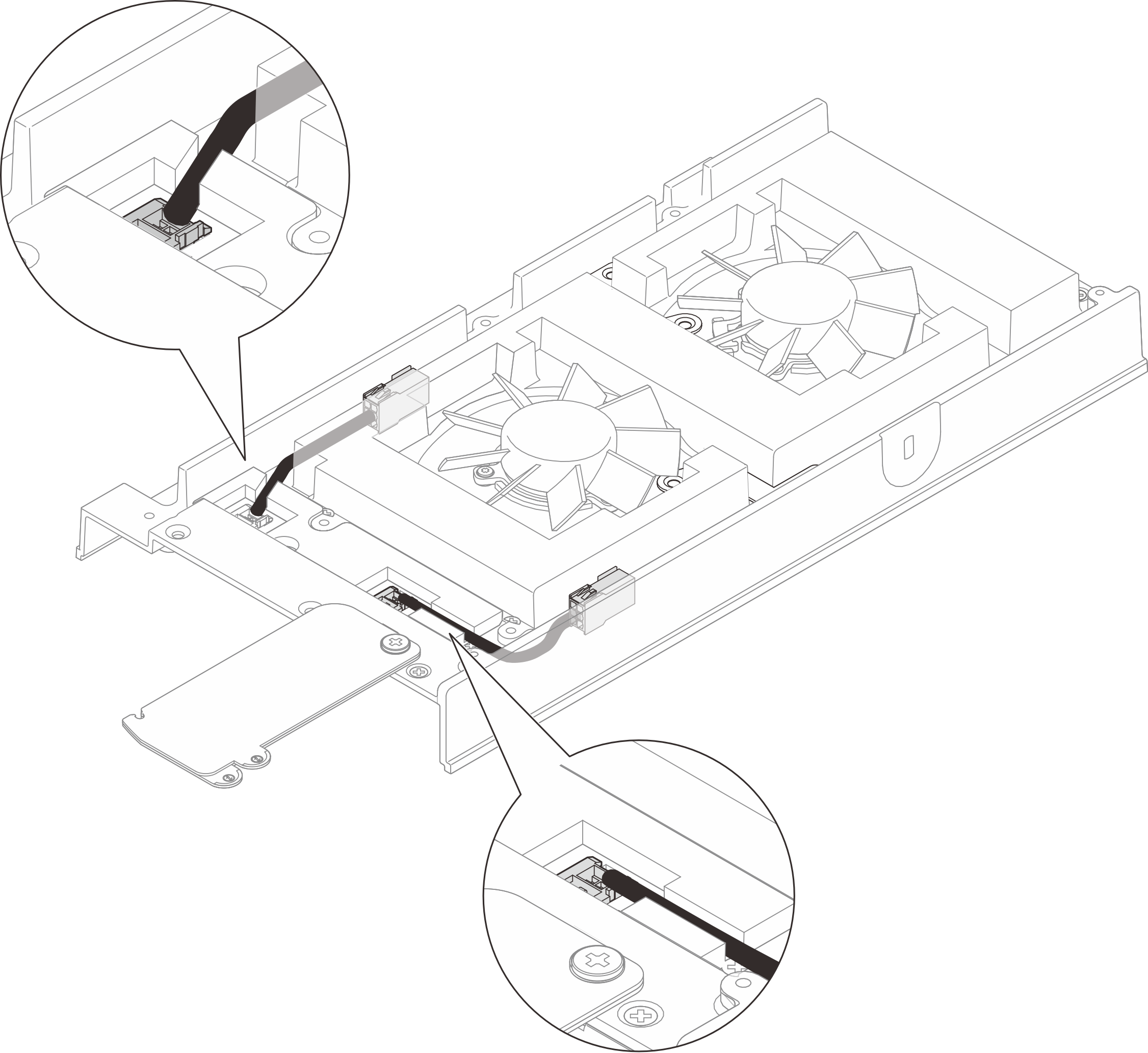

- กดสายที่มีฉลากม้วนลงในช่องเสียบสายบนฝาครอบด้านบนตามภาพ ตรวจสอบให้แน่ใจว่าสายของโมดูลพัดลม 1 ยึดแน่นระหว่างโฟมและตัวเครื่องรูปที่ 5. การเดินสายพัดลม
หมายเหตุตรวจสอบให้แน่ใจว่าได้กดขั้วต่อลงในช่องเสียบเพื่อหลีกเลี่ยงการรบกวนฝาครอบพัดลม
หลังจากดำเนินการเสร็จ
- ติดตั้งฝาครอบด้านบน ดู ติดตั้งฝาครอบด้านบน
- หากเป็นไปได้ ให้ติดตั้งแผงครอบส่วนขยาย ดู ติดตั้งแผงครอบขยาย
- หากเป็นไปได้ ให้ติดตั้งชุดขยาย ดู ติดตั้งชุดขยาย
- ติดตั้งฝาครอบพัดลม โปรดดู ติดตั้งฝาครอบพัดลม
- ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์ ดู ดำเนินการเปลี่ยนชิ้นส่วนให้เสร็จสมบูรณ์
