Instalar o cabo de ponte do ventilador

Siga as instruções nesta seção para instalar um cabo de ponte do ventilador.

Sobre esta tarefa

S002

CUIDADO

O botão de controle de energia no dispositivo e o botão liga/desliga na fonte de alimentação não desligam a corrente elétrica fornecida ao dispositivo. O dispositivo também pode ter mais de um cabo de alimentação. Para remover toda corrente elétrica do dispositivo, certifique-se de que todos os cabos de energia estão desconectados da fonte de alimentação.

S017

CUIDADO

Lâminas móveis do ventilador perigosas nas proximidades. Mantenha os dedos e outras partes do corpo a distância.

Atenção

• Leia Diretrizes de instalação e Lista de verificação de inspeção de segurança para garantir que esteja trabalhando de forma segura.

• Encoste a embalagem antiestática que contém o componente em qualquer superfície metálica não pintada no servidor; em seguida, remova-o da embalagem e coloque-o em uma superfície antiestática.

Procedimento

1. Localize o cabo de ponte do ventilador a ser instalado.




   1 Cabo do módulo do ventilador 1	2 Cabo do módulo do ventilador 2
   3 Cabo de ponte do ventilador 1	4 Cabo da ponte do ventilador 2

2. Instale o cabo de ponte do ventilador no nó.
   1. Alinhe o cabo de ponte do ventilador com o orifício do conector no nó.
   2. Insira o cabo da ponte do ventilador no orifício do conector. Em seguida, empurre o cabo da ponte do ventilador para a direita (visto da frente do nó) até que ele trave no lugar.

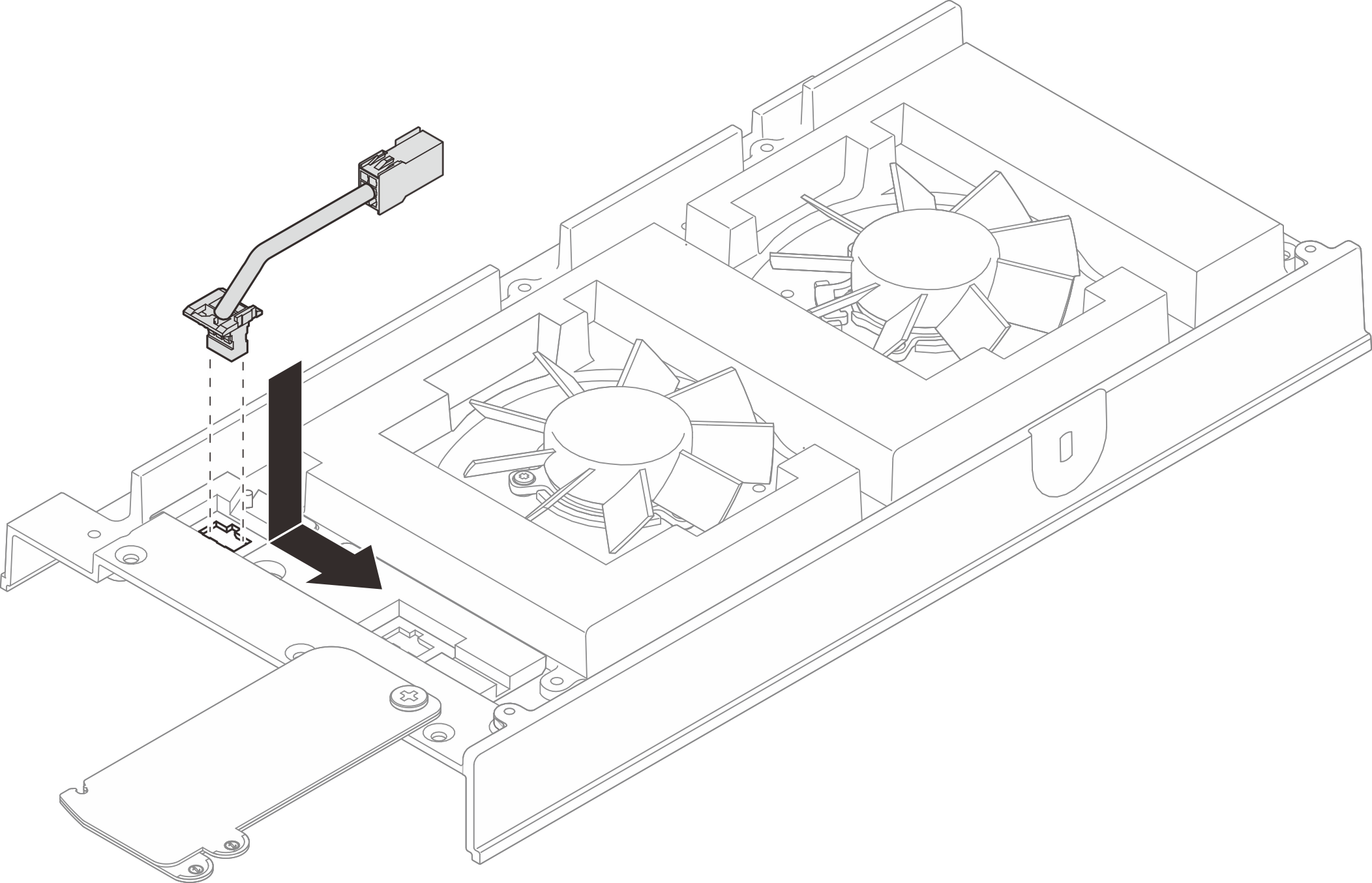

      Figura 1. Instalar o cabo de ponte do ventilador


3. Roteie o cabo pelo slot pré-cortado no nó.

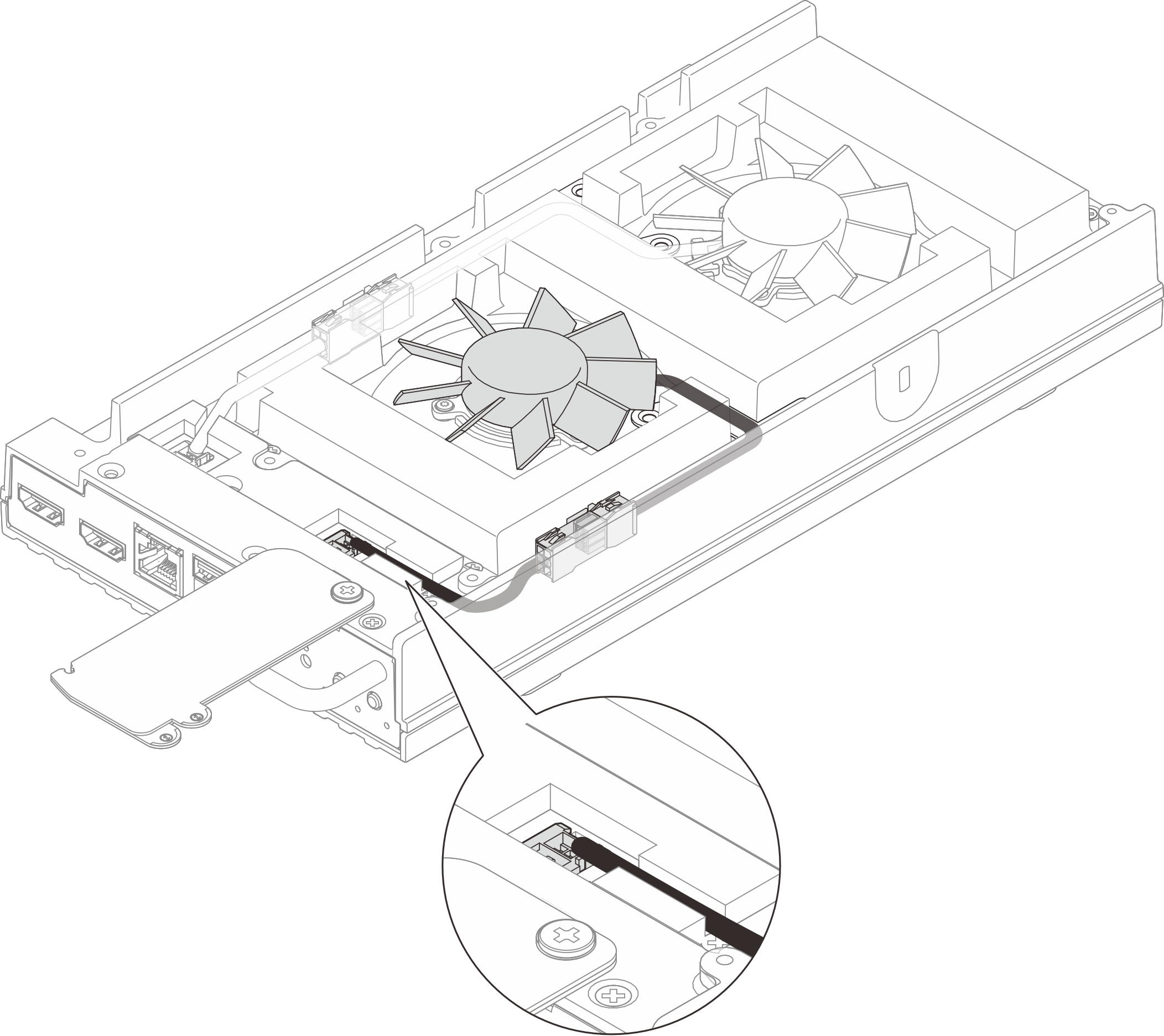

   Figura 2. Cabos da ponte do ventilador


4. Instale a tampa do cabo de ponte do ventilador.
   1. Alinhe a tampa do cabo da ponte do ventilador com os slots de parafuso no nó. Em seguida, aperte os quatro parafusos para prender a tampa do cabo da ponte do ventilador.
   2. Deslize as abas de informações removíveis em direção ao nó.

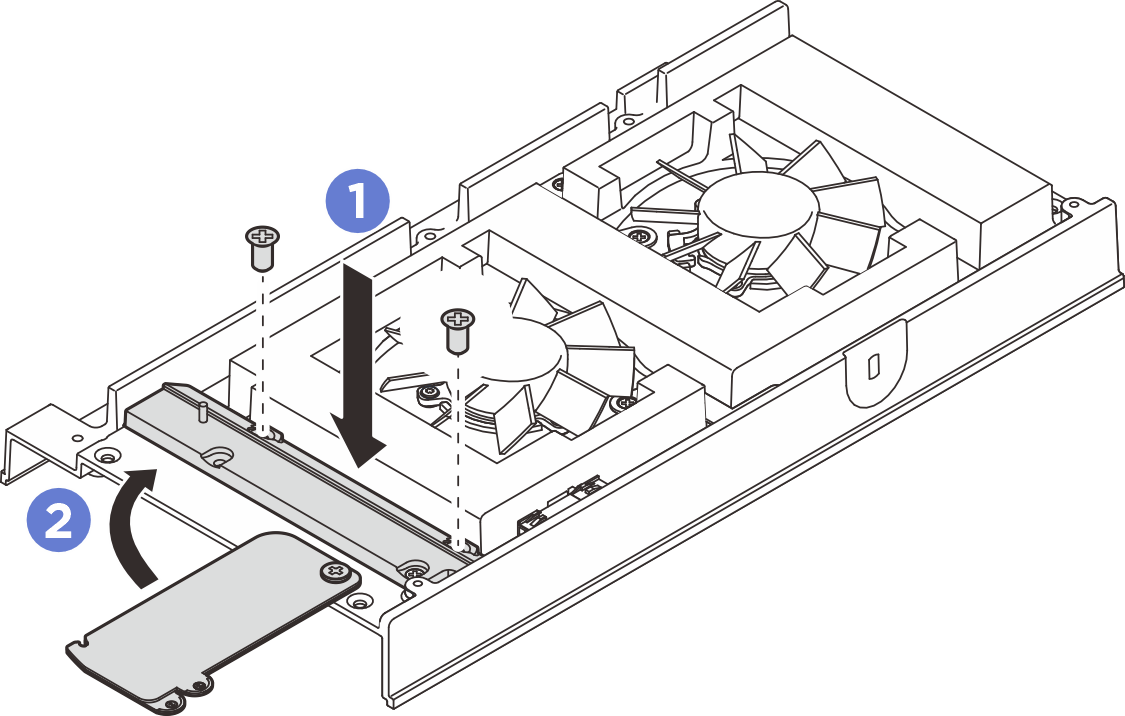

      Figura 3. Instalando a tampa do cabo de ponte do ventilador


5. Conecte o cabo da ponte do ventilador ao cabo do módulo do ventilador.
6. Há etiquetas fixadas nos cabos da ponte do ventilador e nos cabos do módulo do ventilador. Antes de realizar o roteamento dos cabos, enrole a etiqueta ao longo de todo o cabo.

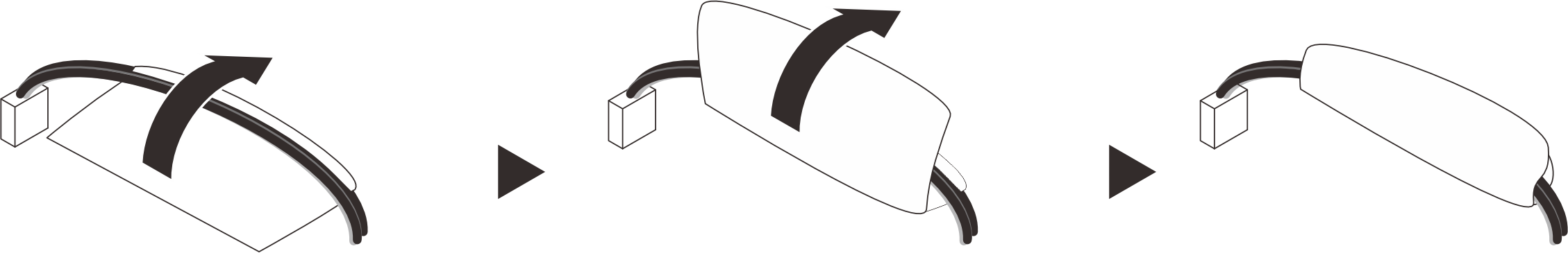

   Figura 4. Enrolando a etiqueta ao redor do cabo

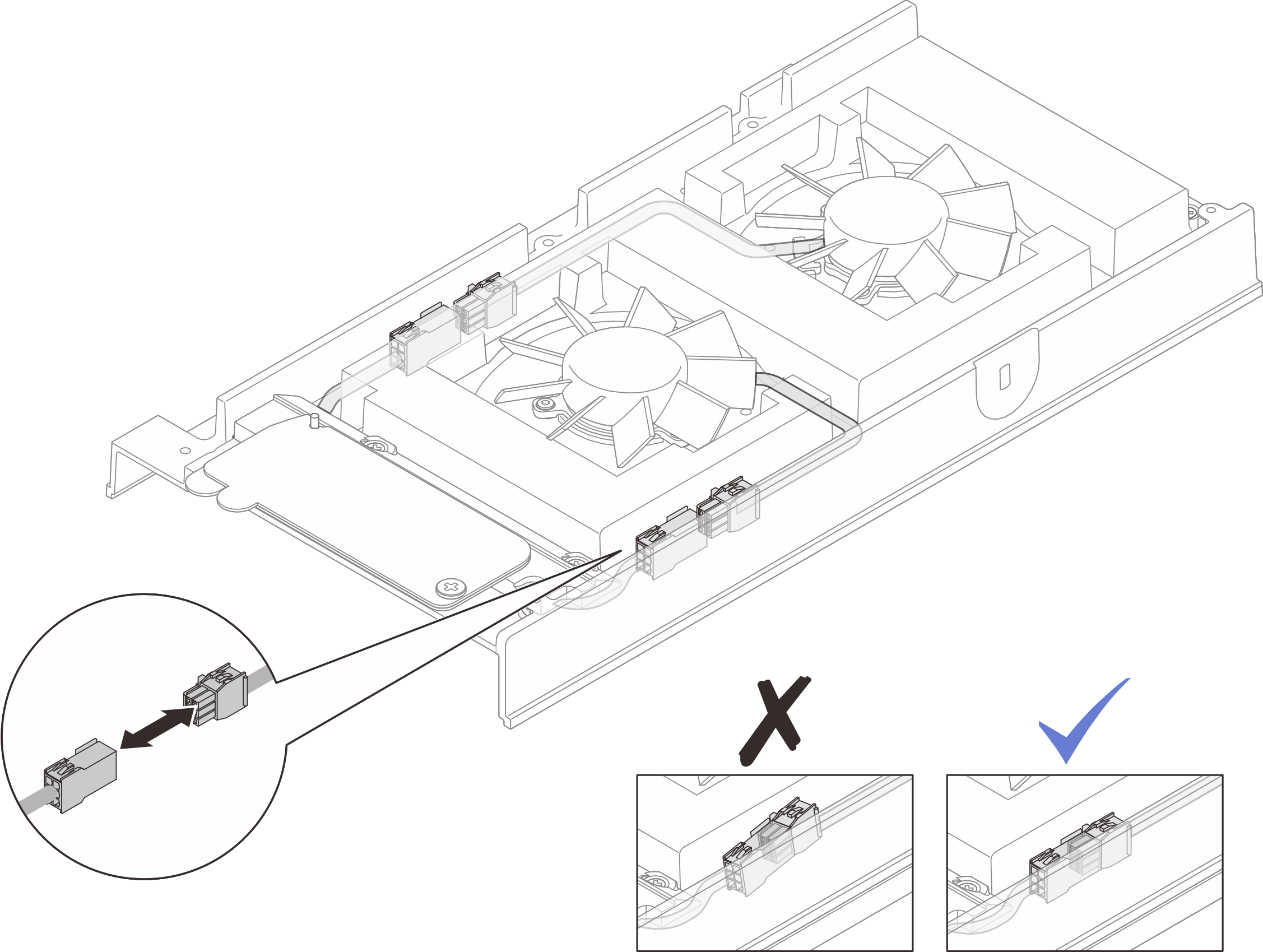

7. Pressione os cabos com etiquetas enroladas no slot de cabo na tampa superior, conforme ilustrado. O cabo do módulo do ventilador 1 deve estar preso entre a espuma e o chassi.

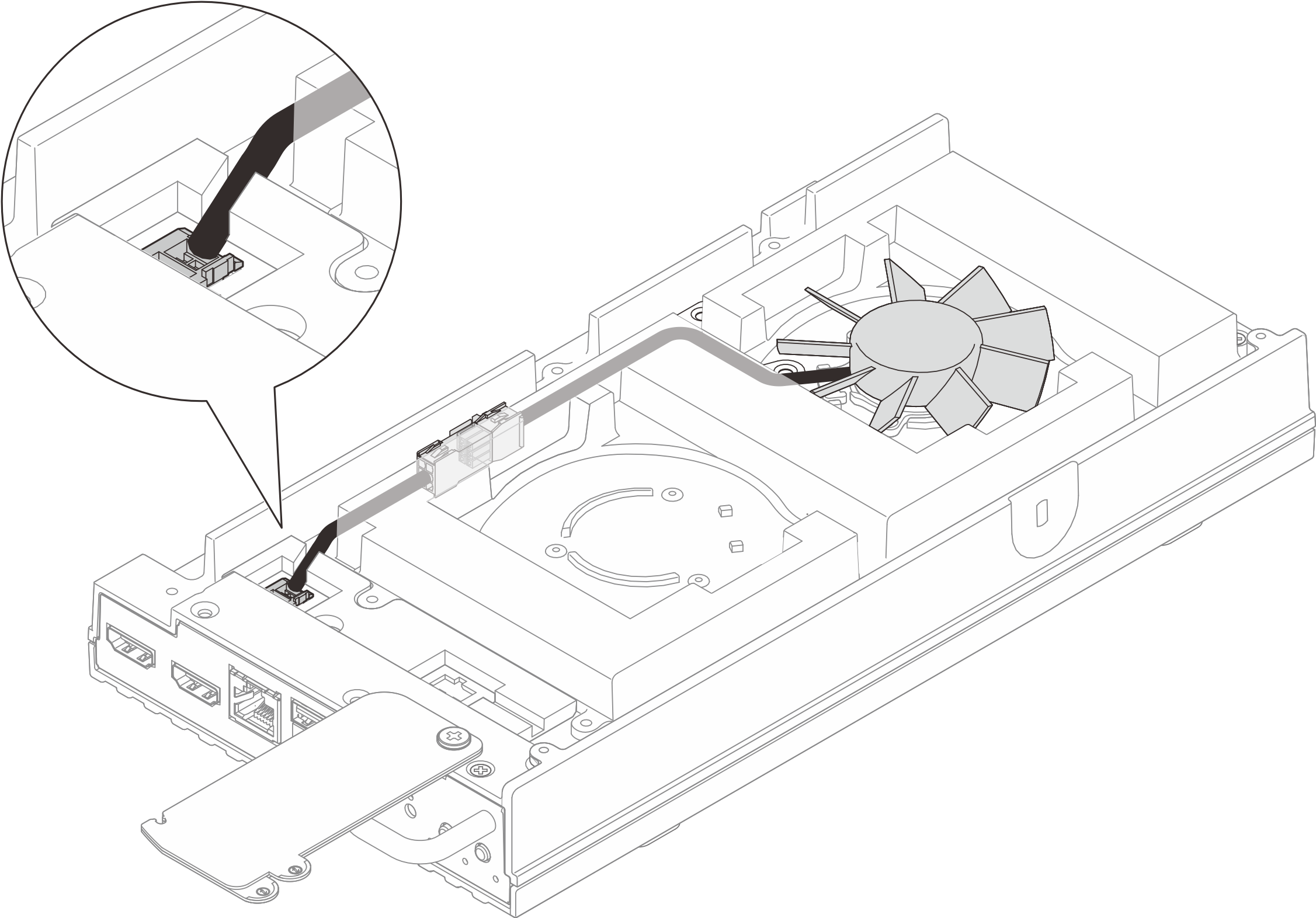

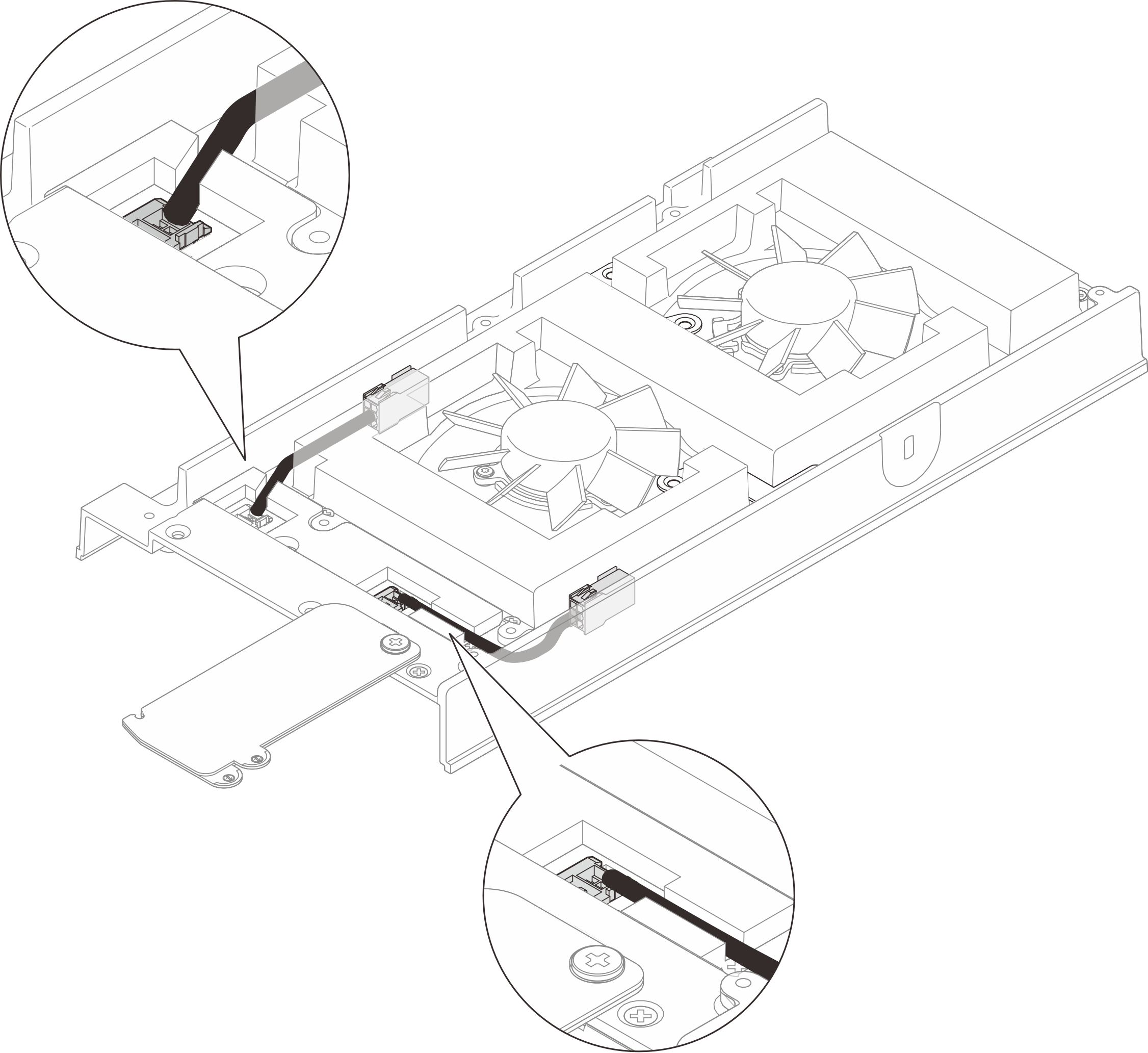

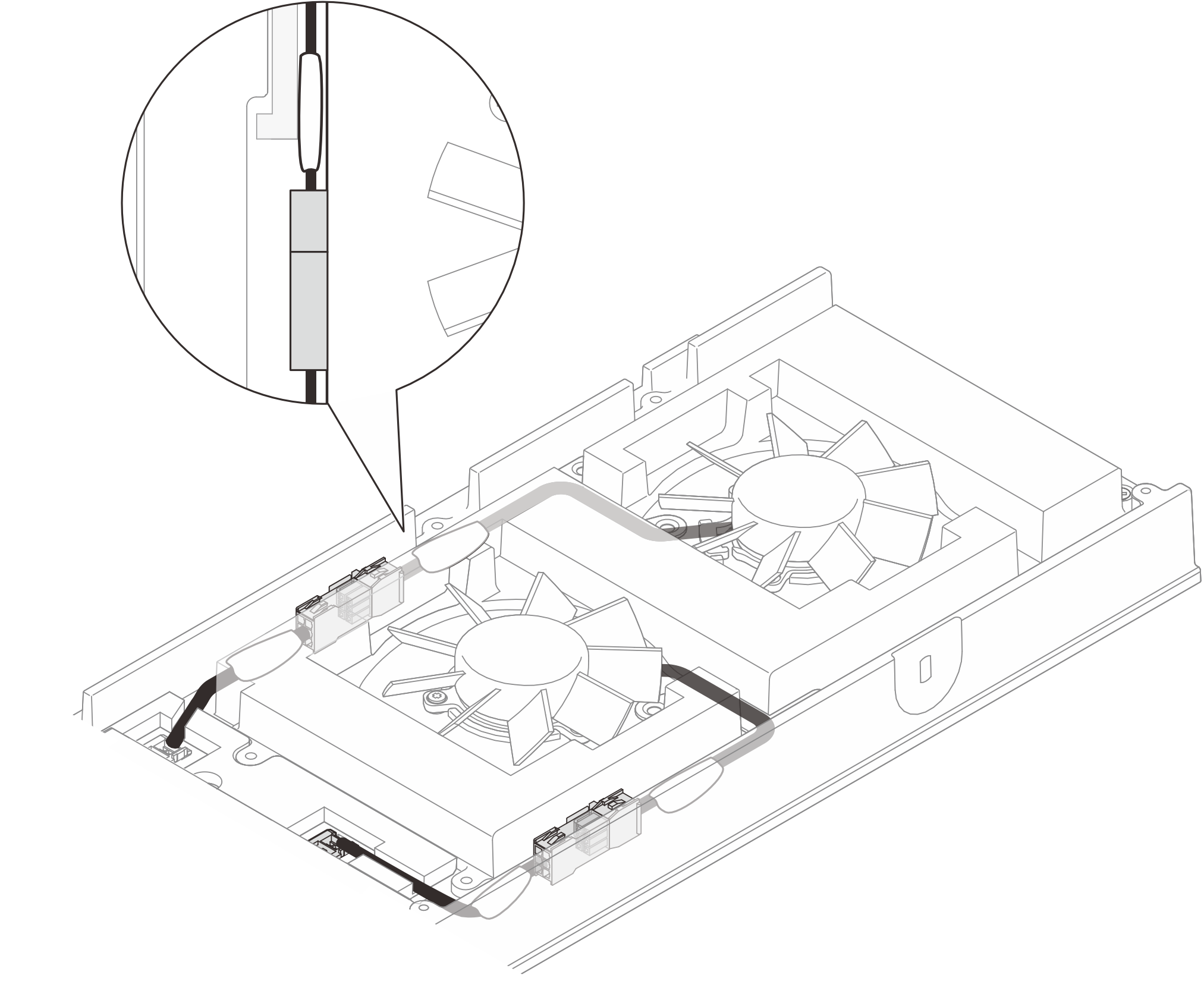

   Figura 5. Roteamento de cabo do ventilador



   Nota

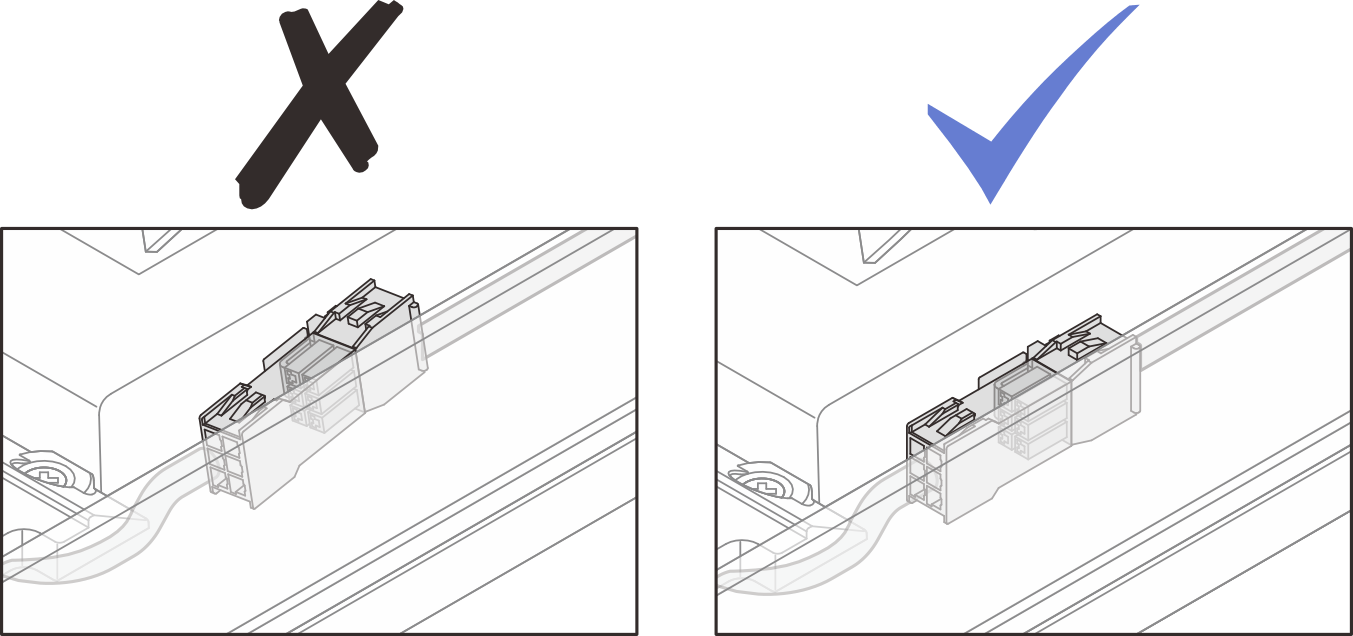

   Pressione os conectores no slot para evitar interferir na cobertura do ventilador.
