安裝風扇橋接纜線

請依照本節中的指示安裝風扇橋接纜線。

關於此作業

S002

注意

裝置上的電源控制按鈕和電源供應器上的電源開關，並不會切斷供應給裝置的電流。此外，裝置也可能有一條以上的電源線。若要切斷裝置的所有電源，必須從電源拔掉所有電源線。

S017

注意

附近有危險的活動風扇葉片。手指和身體其他部位應保持距離。

小心

• 閱讀安裝準則和安全檢驗核對清單，確保工作時安全無虞。

• 將裝有元件的防靜電保護袋與伺服器上任何未上漆的金屬表面接觸；然後，從保護袋中取出元件，將它放在防靜電表面上。

程序

1. 找出要安裝的風扇橋接纜線。




   1 風扇模組 1 的纜線	2 風扇模組 2 的纜線
   3 風扇橋接纜線 1	4 風扇橋接纜線 2

2. 將橋接纜線安裝到節點。
   1. 將風扇橋接纜線對齊節點上的接頭孔。
   2. 將風扇橋接纜線插入接頭孔，然後將風扇橋接纜線向右側推（從節點正面檢視），直到其卡入定位。

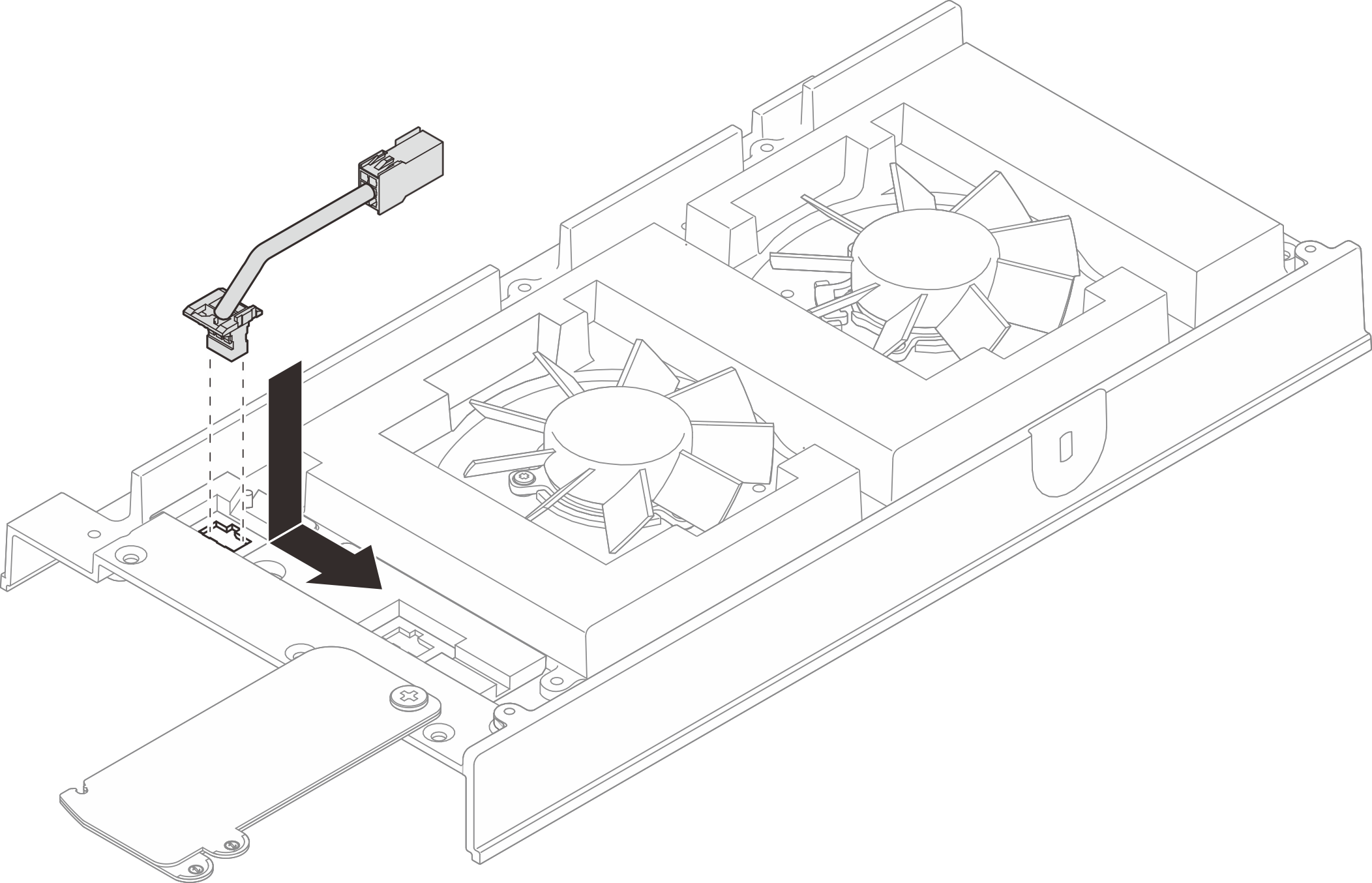

      圖 1. 安裝風扇橋接纜線

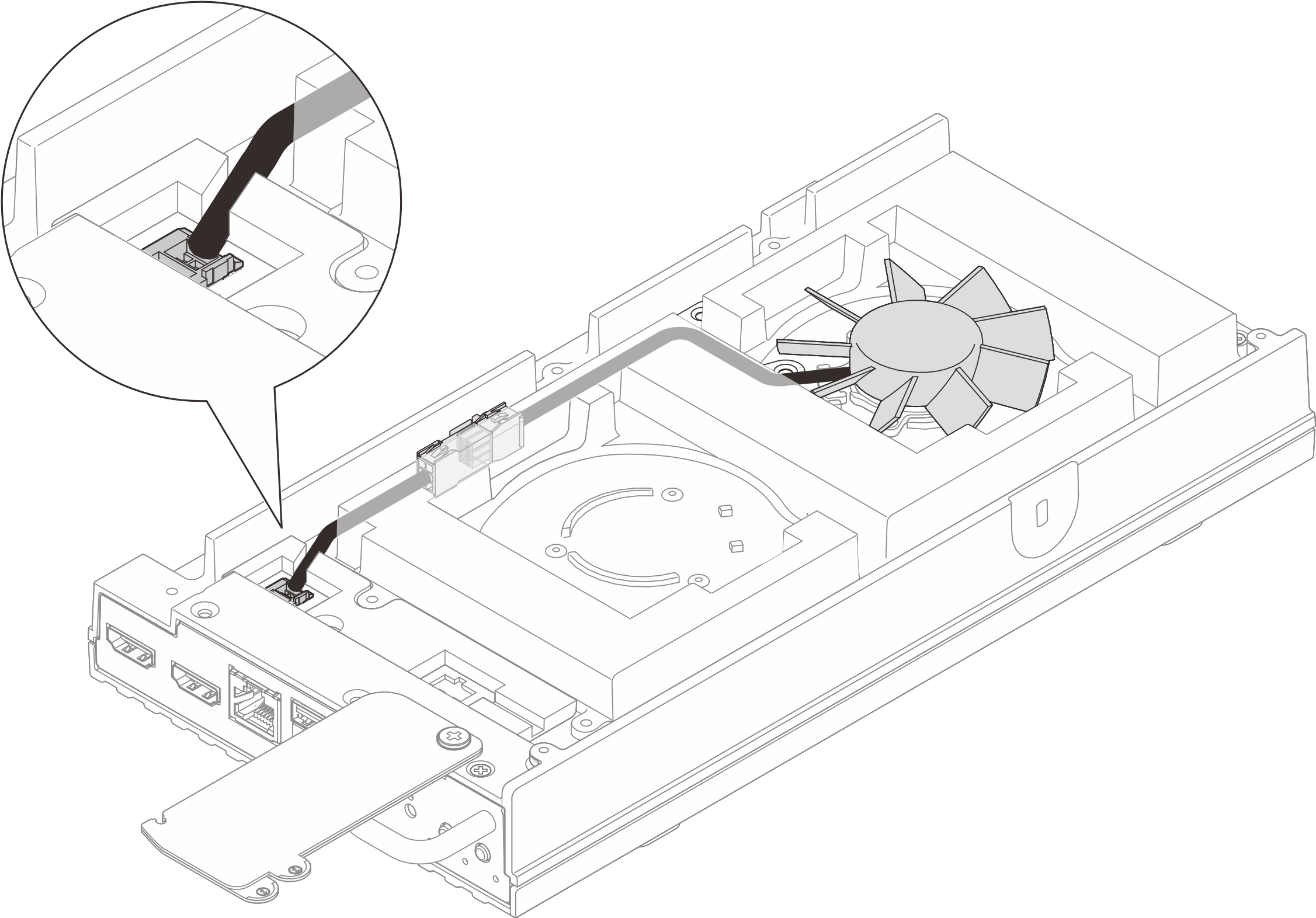

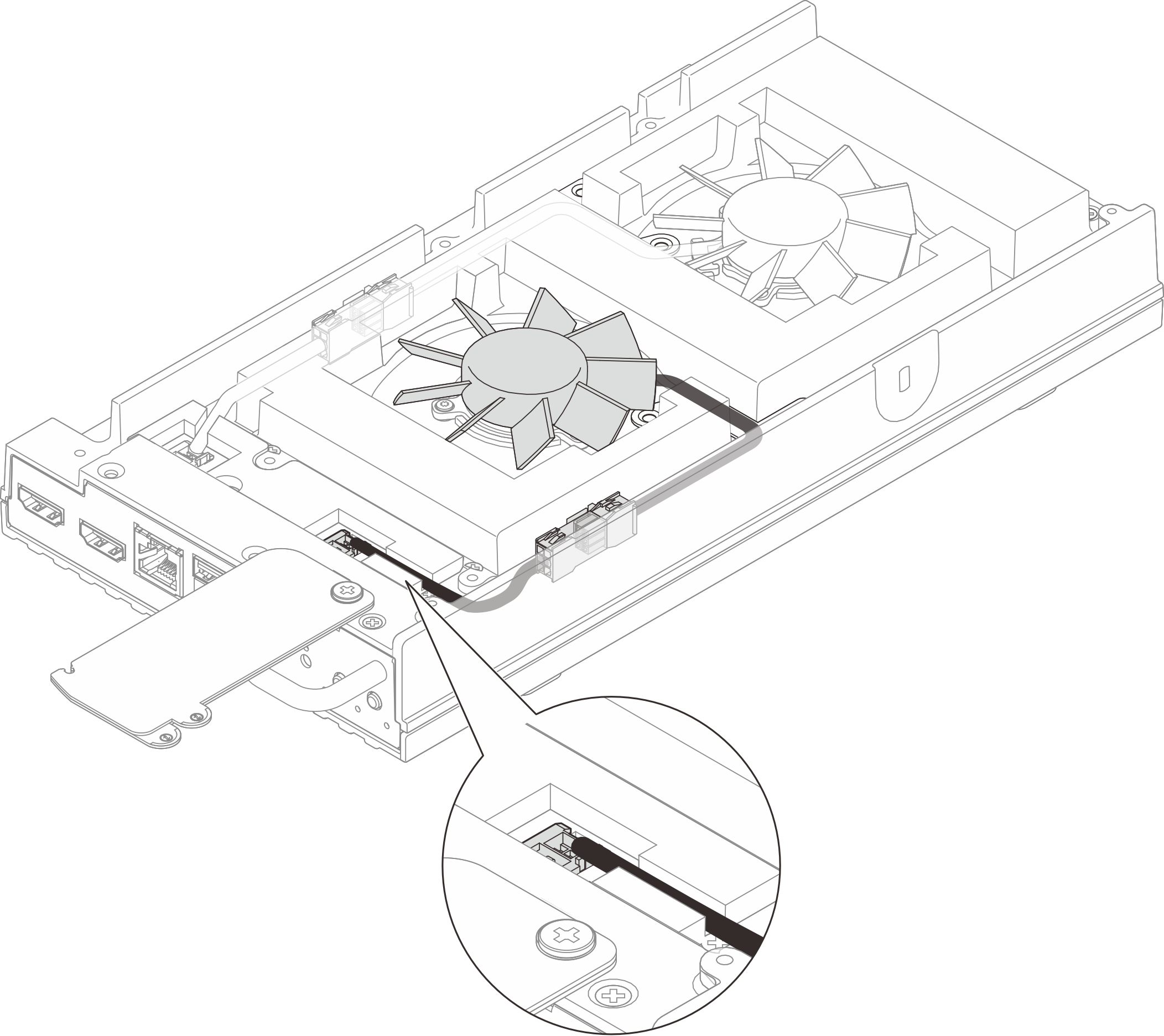

3. 將纜線穿過節點上的預切插槽。

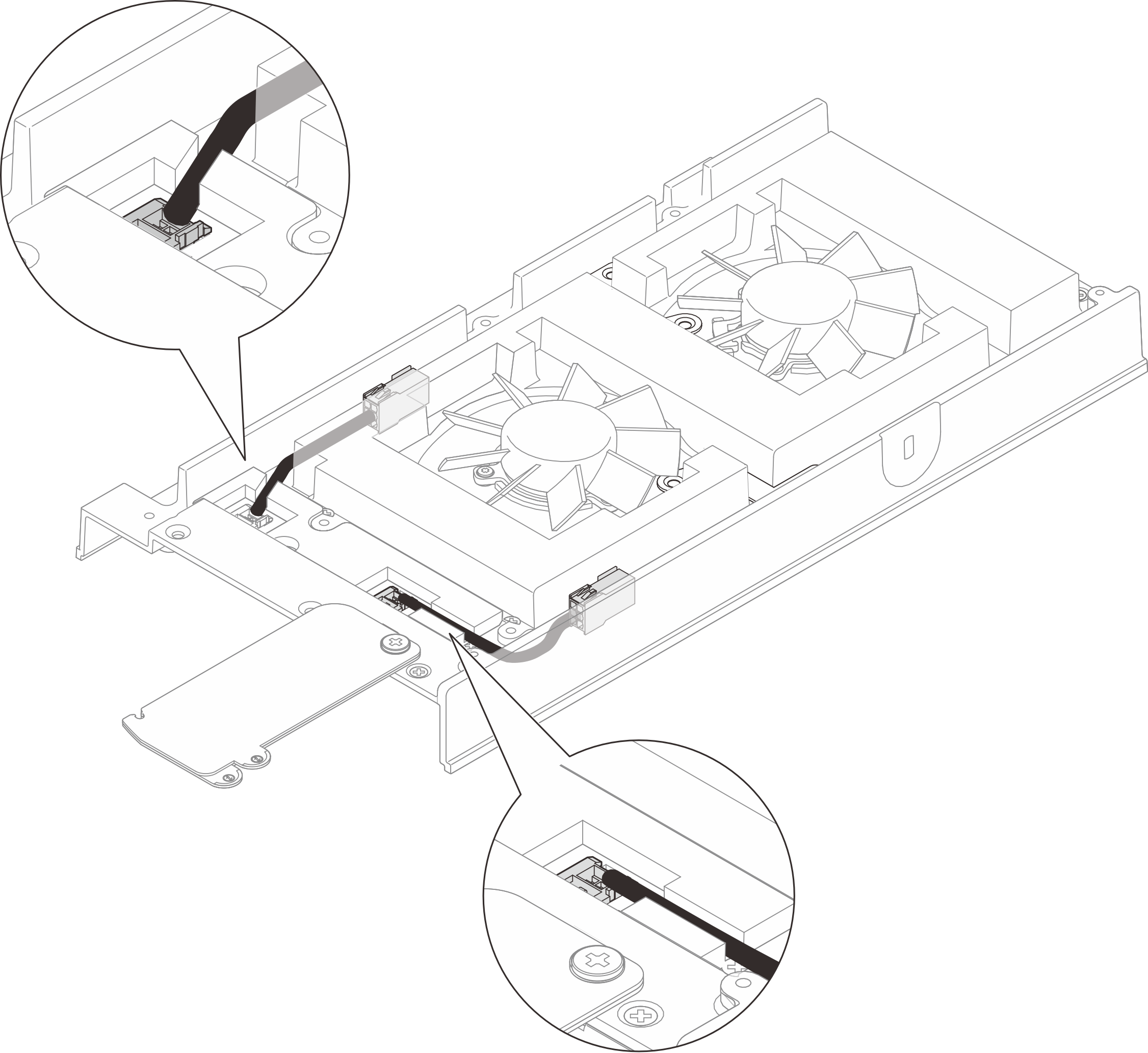

   圖 2. 風扇橋接纜線


4. 安裝風扇橋接纜線蓋。
   1. 將風扇橋接纜線蓋對齊節點上的螺絲插槽，然後鎖緊四個螺絲以固定風扇橋接纜線蓋。
   2. 將拉出式資訊標籤滑向節點。
      圖 3. 安裝風扇橋接纜線蓋

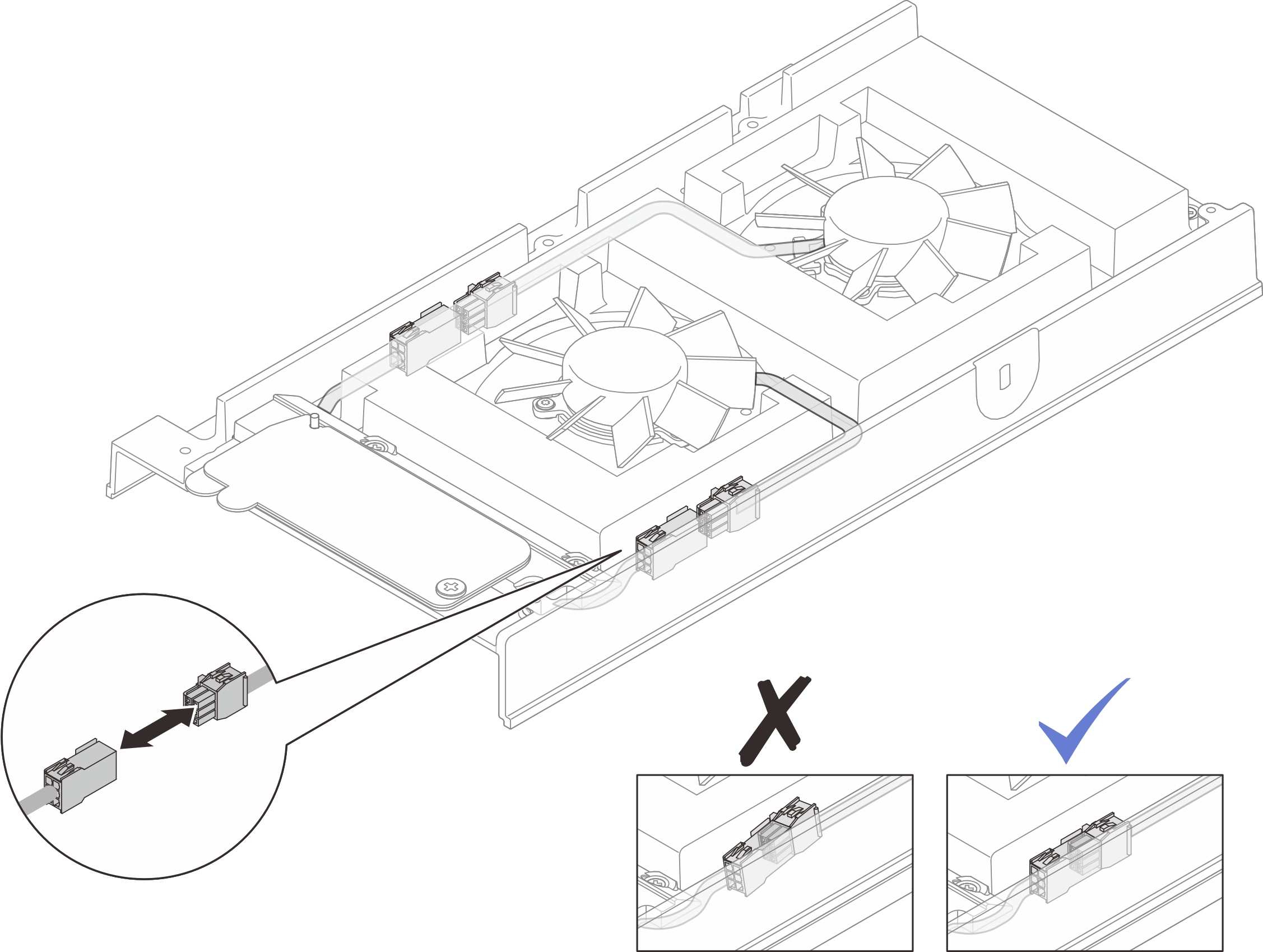

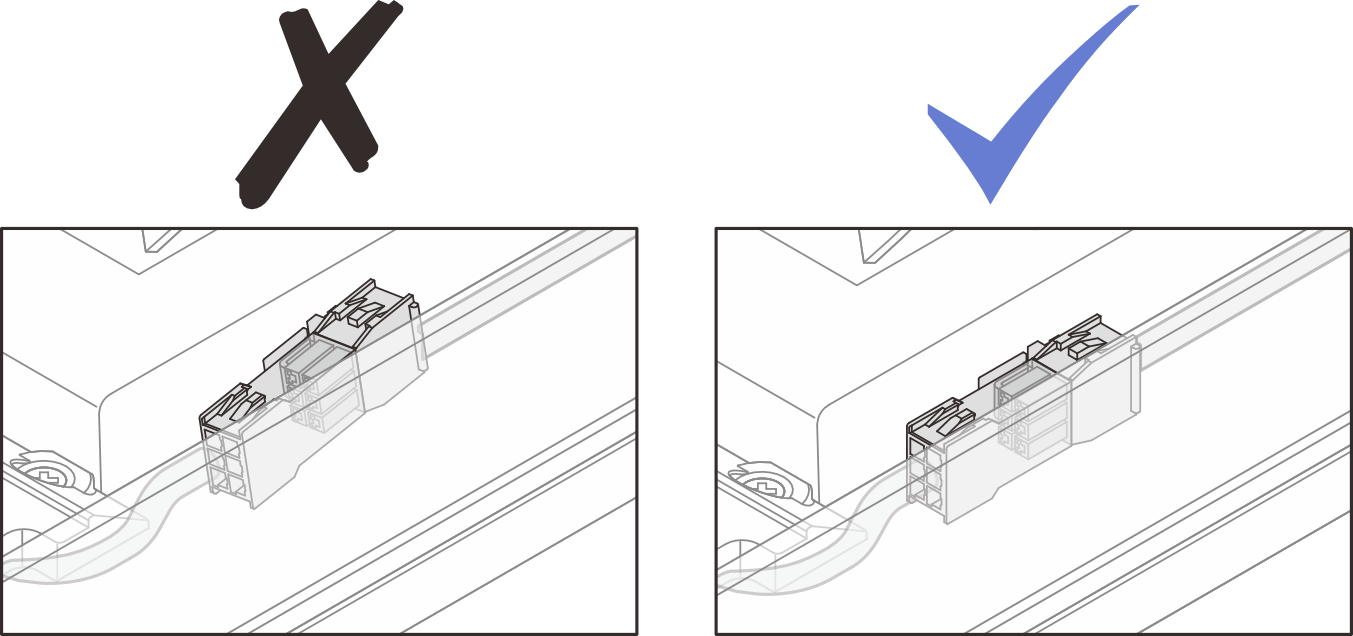

5. 將風扇橋接纜線連接到風扇模組纜線。
6. 風扇橋接纜線和風扇模組纜線上貼有標籤。進行纜線佈線之前，請先將標籤捲繞在纜線上。

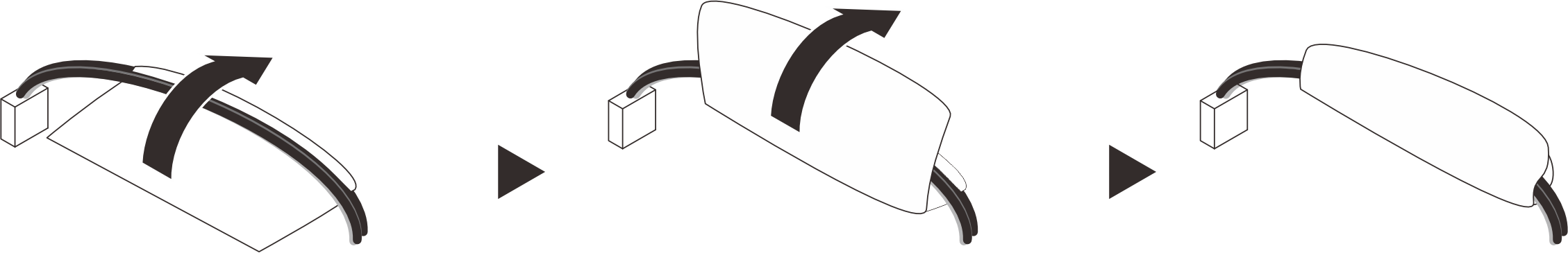

   圖 4. 將標籤捲繞在纜線上


7. 如圖所示，將帶有捲繞標籤的纜線壓入上蓋上的纜線插槽中。確保風扇模組 1 的纜線固定在泡棉和機箱之間。

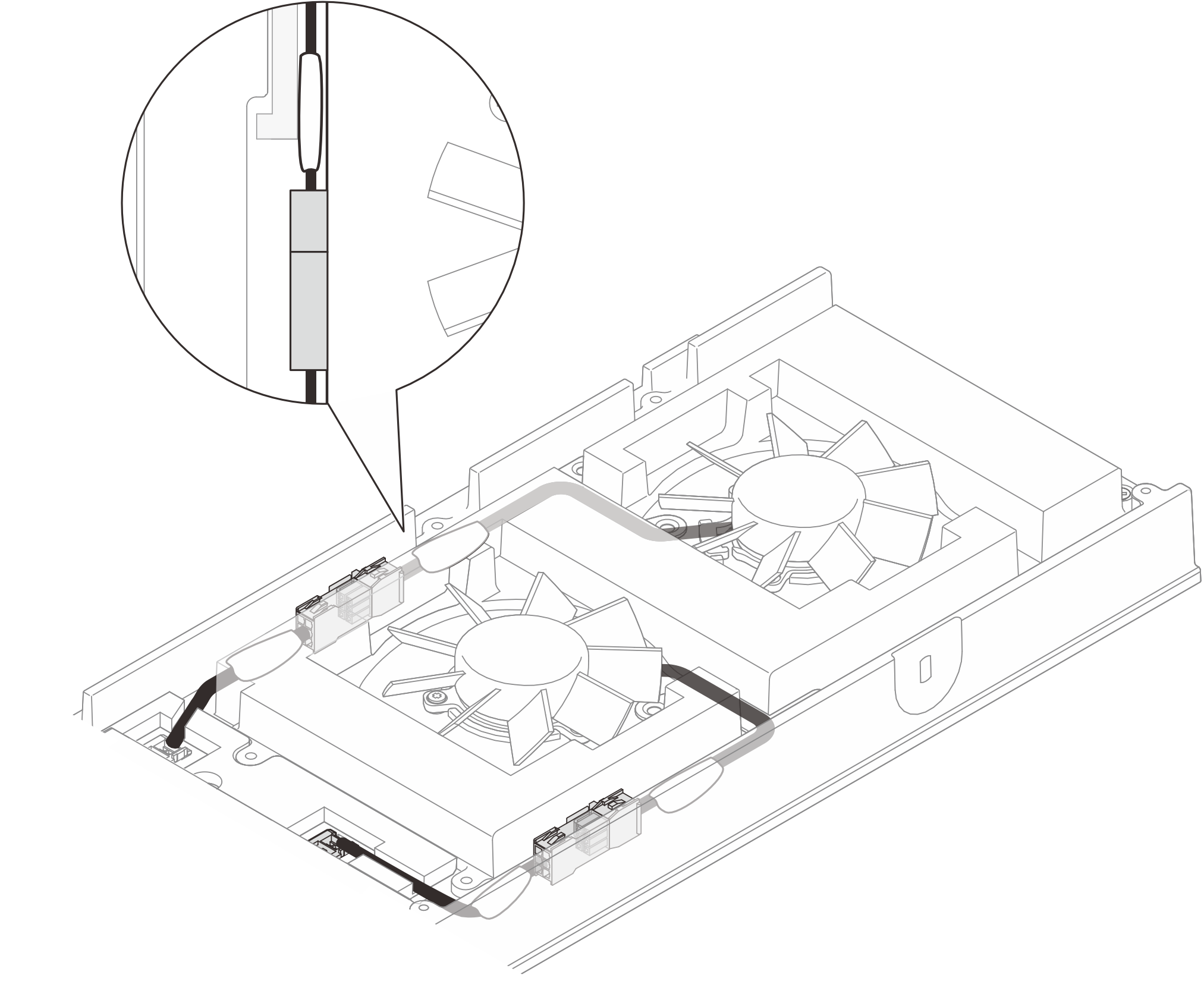

   圖 5. 風扇纜線佈線



   註

   確保將接頭壓入插槽，以免干擾風扇罩。
