ファン・ブリッジ・ケーブルの取り外し

ファン・ブリッジ・ケーブルを取り外すには、このセクションの手順に従ってください。

このタスクについて

S002

注意

装置の電源制御ボタンおよびパワー・サプライの電源スイッチは、装置に供給されている電流をオフにするものではありません。デバイスには 2 本以上の電源コードが使われている場合があります。デバイスから完全に電気を取り除くには電源からすべての電源コードを切り離してください。

S017

注意

ファンの羽根が近くにあります。指や体の他の部分が触れないようにしてください。

S033

注意

危険な電力が存在します。金属とショートさせると熱を発生し、金属の飛散、やけど、またはその両方を引き起こす可能性のある危険な電力の電圧です。

重要

• 安全に作業を行うために、取り付けのガイドラインおよび 安全検査のチェックリストをお読みください。

• サーバーと周辺機器の電源をオフにし、電源コードとすべての外部ケーブルを取り外します。サーバーの電源をオフにするを参照してください。

• ノードがエンクロージャーに取り付けられているかマウントされている場合、エンクロージャーまたはマウントからノードを取り外します。構成ガイドを参照してください。

手順

1. このタスクの準備をします。
   1. デスクトップ・マウントのファン・シュラウドを取り外します。ファン・シュラウドの取り外しを参照してください。
   2. 該当する場合は、拡張フィラーを取り外します。拡張フィラーの取り外しを参照してください。
   3. 該当する場合は、拡張キットを取り外します。拡張キットの取り外しを参照してください。
   4. トップ・カバーを取り外します。トップ・カバーの取り外しを参照してください。
2. 取り外すファン・ブリッジ・ケーブルの位置を確認します。詳しくは、システム・ボード・コネクターを参照してください。
3. ファン・ブリッジ・ケーブル・カバーを取り外します。
   1. Lenovo XClarity Controller ネットワーク・アクセス・ラベルのタブをスライドさせて、ノードの外側に引き出します。
   2. ファン・ブリッジ・ケーブル・カバーを固定している 2 本のねじを取り外し、ファン・ブリッジ・ケーブル・カバーをノードから取り外します。

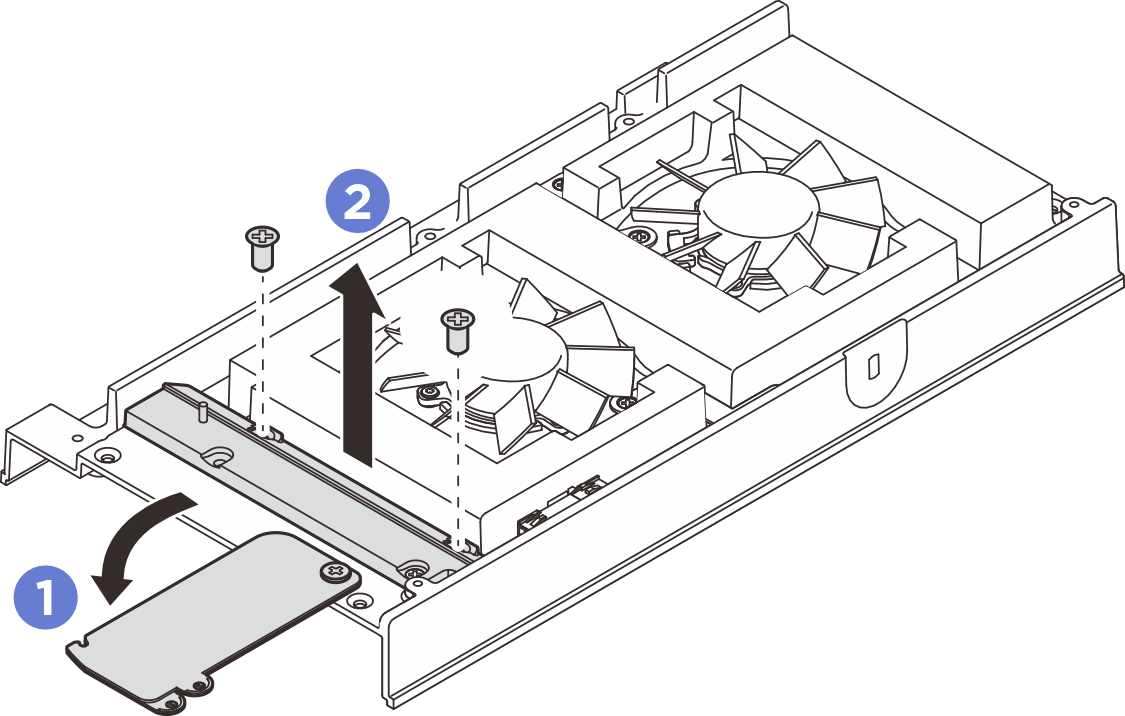

      図 1. ファン・ブリッジ・ケーブル・カバーの取り外し


4. ファン・ブリッジ・ケーブルをファン・モジュールから外します。

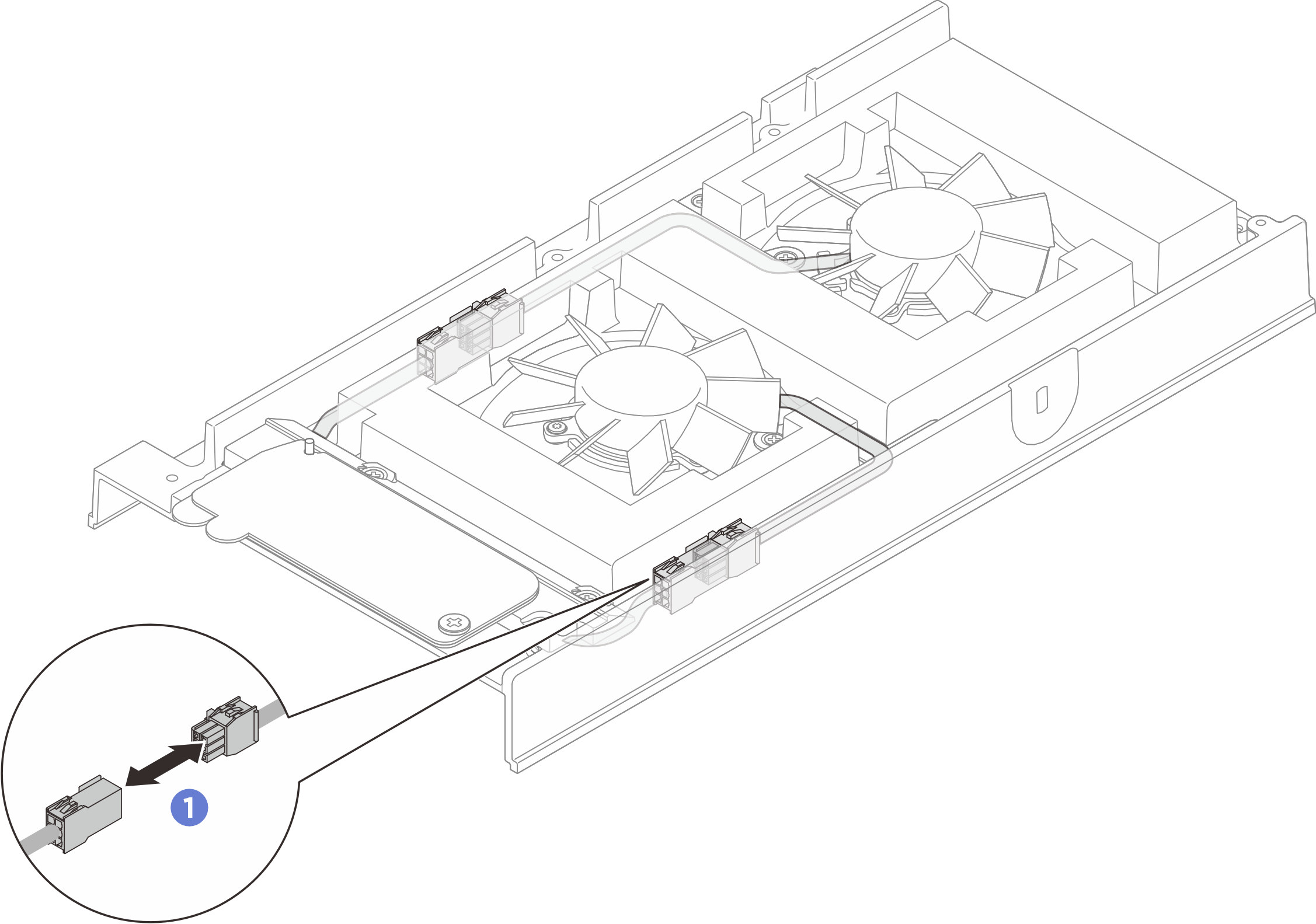

   図 2. ファン・ブリッジ・ケーブルの切り離し


5. ノードの前面から見て左方向にファン・ブリッジ・ケーブルを押して引っ張り、ノードから取り外します。

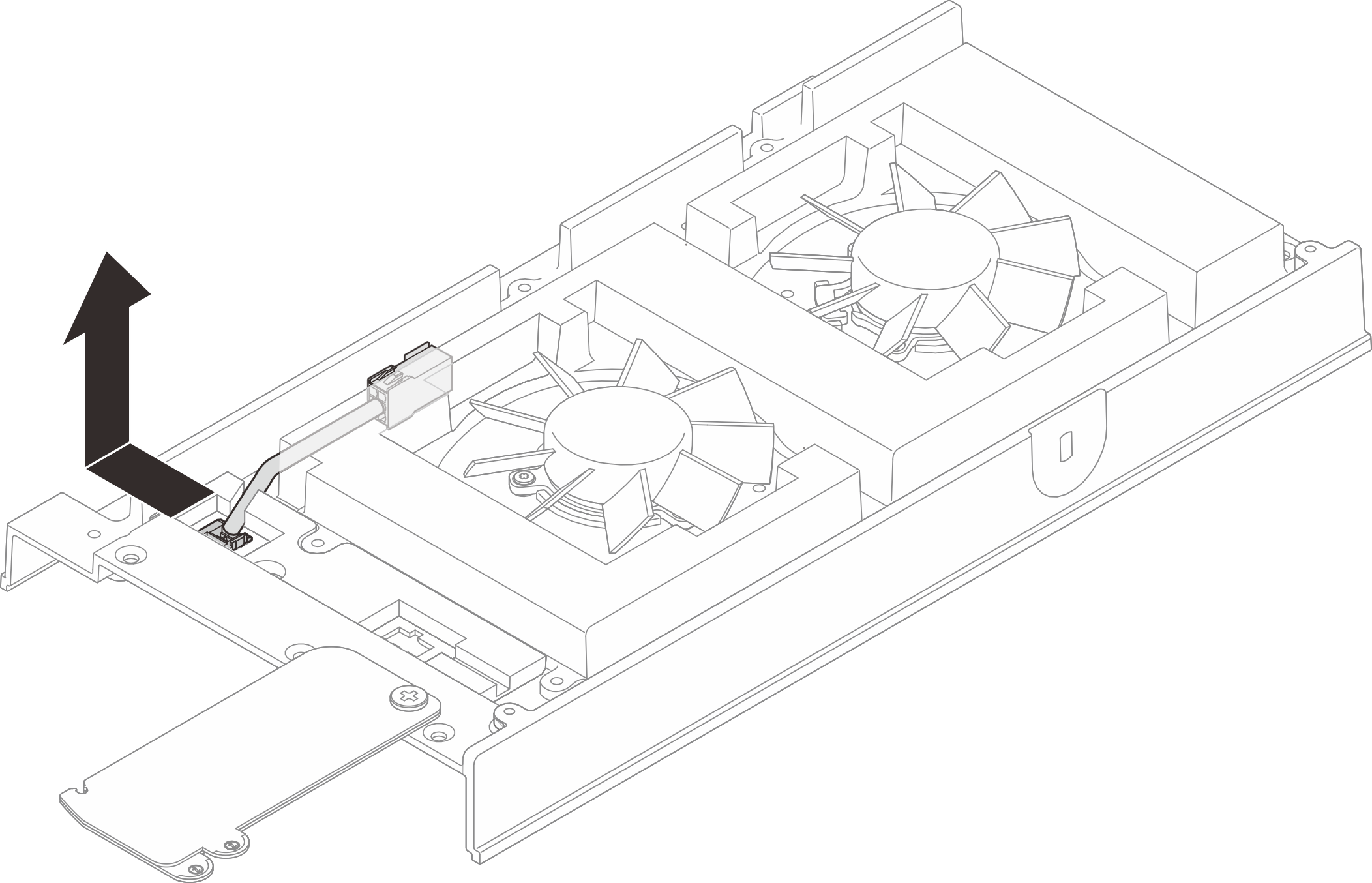

   図 3. ファン・ブリッジ・ケーブルの取り外し
