Retrait du câble de passerelle du ventilateur

Suivez les instructions de cette section pour retirer un câble de passerelle de ventilateur.

À propos de cette tâche

S002

ATTENTION

Le bouton de mise sous tension du serveur et l’interrupteur du bloc d’alimentation ne coupent pas le courant électrique alimentant l’unité. En outre, le système peut être équipé de plusieurs cordons d'alimentation. Pour mettre l'unité hors tension, vous devez déconnecter tous les cordons de la source d'alimentation.

S017

ATTENTION

Pales de ventilateurs mobiles dangereuses à proximité. Évitez tout contact avec les doigts ou toute autre partie du corps.

S033

ATTENTION

Courant électrique dangereux. Des tensions présentant un courant électrique dangereux peuvent provoquer une surchauffe lorsqu’elles sont en court-circuit avec du métal, ce qui peut entraîner des projections de métal, des brûlures ou les deux.

Avertissement

• Lisez Conseils d’installation et Liste de contrôle d’inspection de sécurité pour vous assurer que vous travaillez en toute sécurité.

• Mettez le serveur et tous les dispositifs périphériques hors tension, puis déconnectez les cordons d’alimentation et tous les câbles externes. Voir Mise hors tension du serveur.

• Si le nœud est installé dans un boîtier ou est monté, retirez le nœud du boîtier ou du montage. Voir Guide de configuration.

Procédure

1. Préparez-vous à cette tâche.
   1. Retirez le capotage du ventilateur (montage sur bureau). Voir Retrait d’un capotage de ventilateur.
   2. Le cas échéant, retirez l’obturateur d’extension. Voir Retrait de l’obturateur d’extension.
   3. Le cas échéant, retirez le kit d’extension. Voir Retrait du kit d’extension.
   4. Retirez le carter supérieur. Voir Retrait du carter supérieur.
2. Repérez le câble de la passerelle du ventilateur à retirer. Pour plus d’informations, voir Connecteurs de la carte mère.
3. Retirez le couvre-câble de la passerelle du ventilateur.
   1. Faites glisser la languette d’étiquette d’accès réseau Lenovo XClarity Controller vers l’extérieur du nœud.
   2. Retirez les deux vis qui fixent le couvre-câble de la passerelle du ventilateur, puis soulevez-le pour le retirer du nœud.

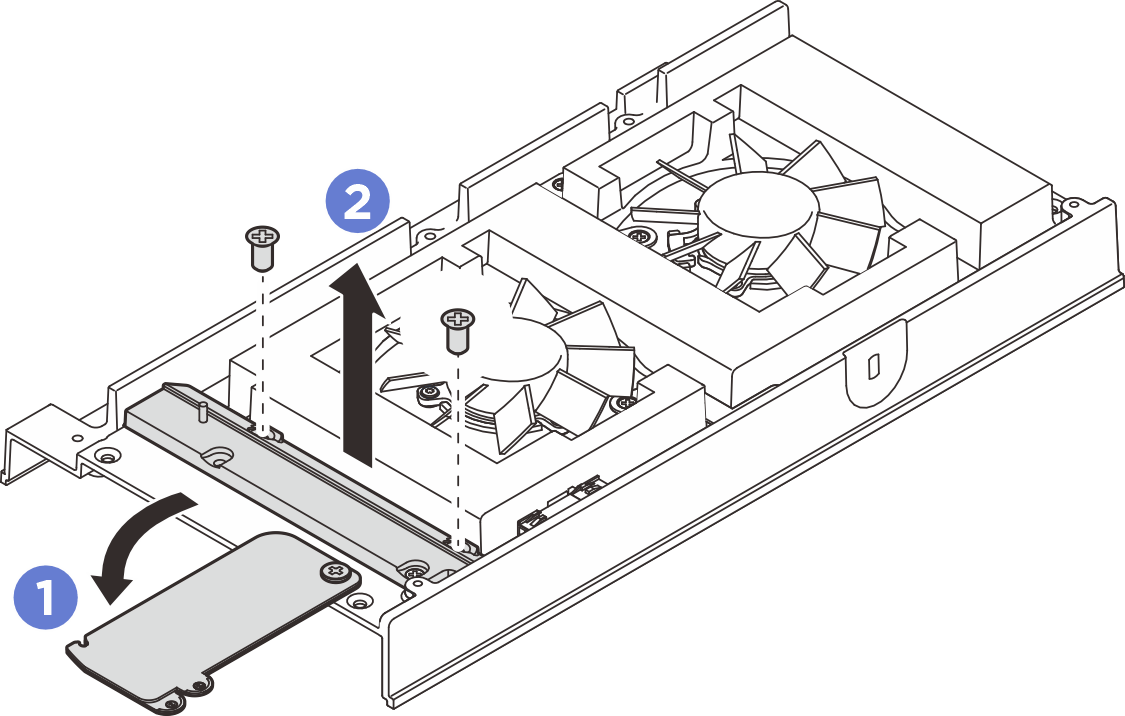

      Figure 1. Retrait du couvre-câble de la passerelle du ventilateur


4. Débranchez le câble de la passerelle du ventilateur du module ventilateur.

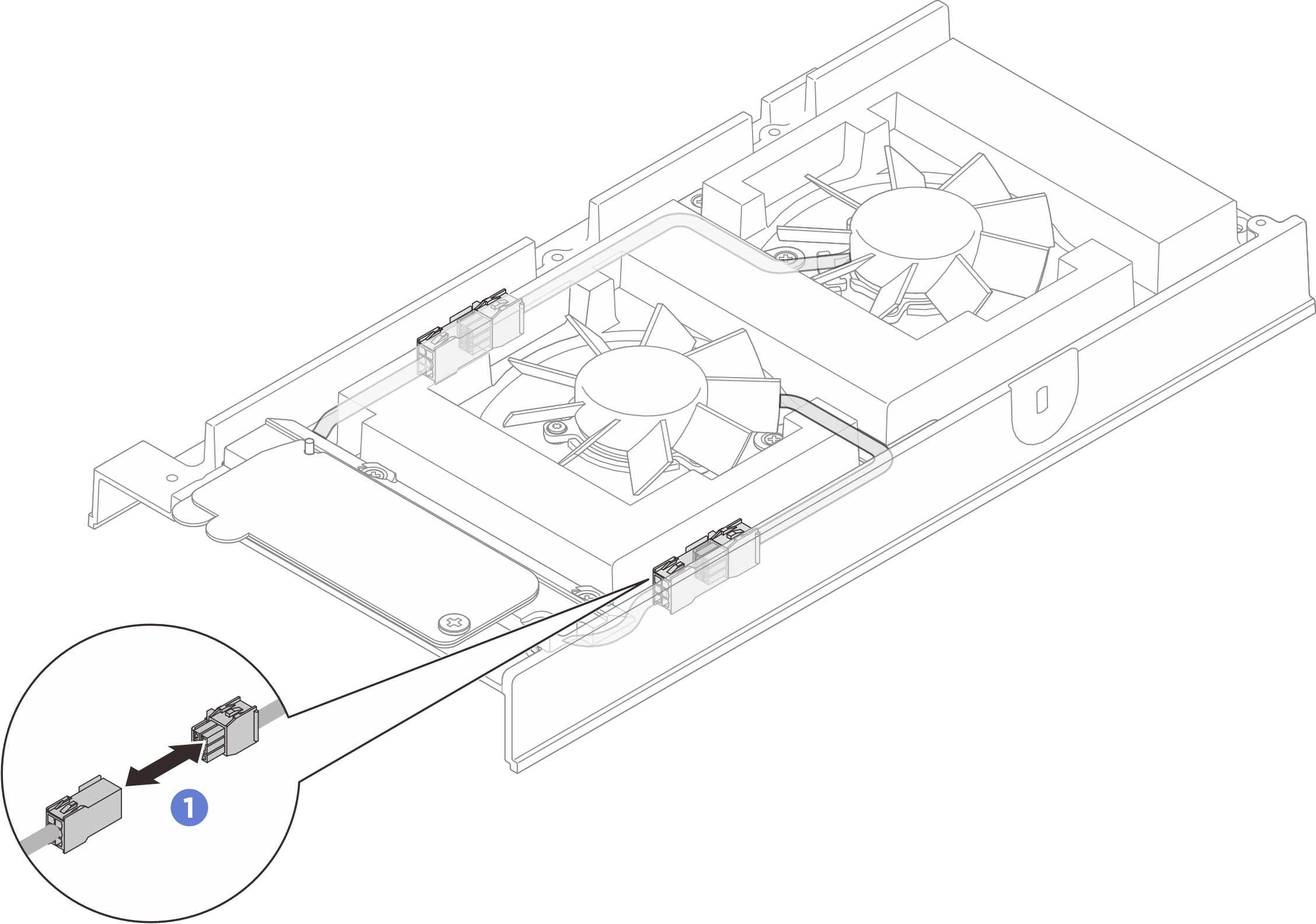

   Figure 2. Déconnexion du câble de la passerelle du ventilateur


5. Poussez le câble de la passerelle de ventilateur vers la gauche (vu depuis l’avant du nœud), puis tirez-le et retirez-le du nœud.

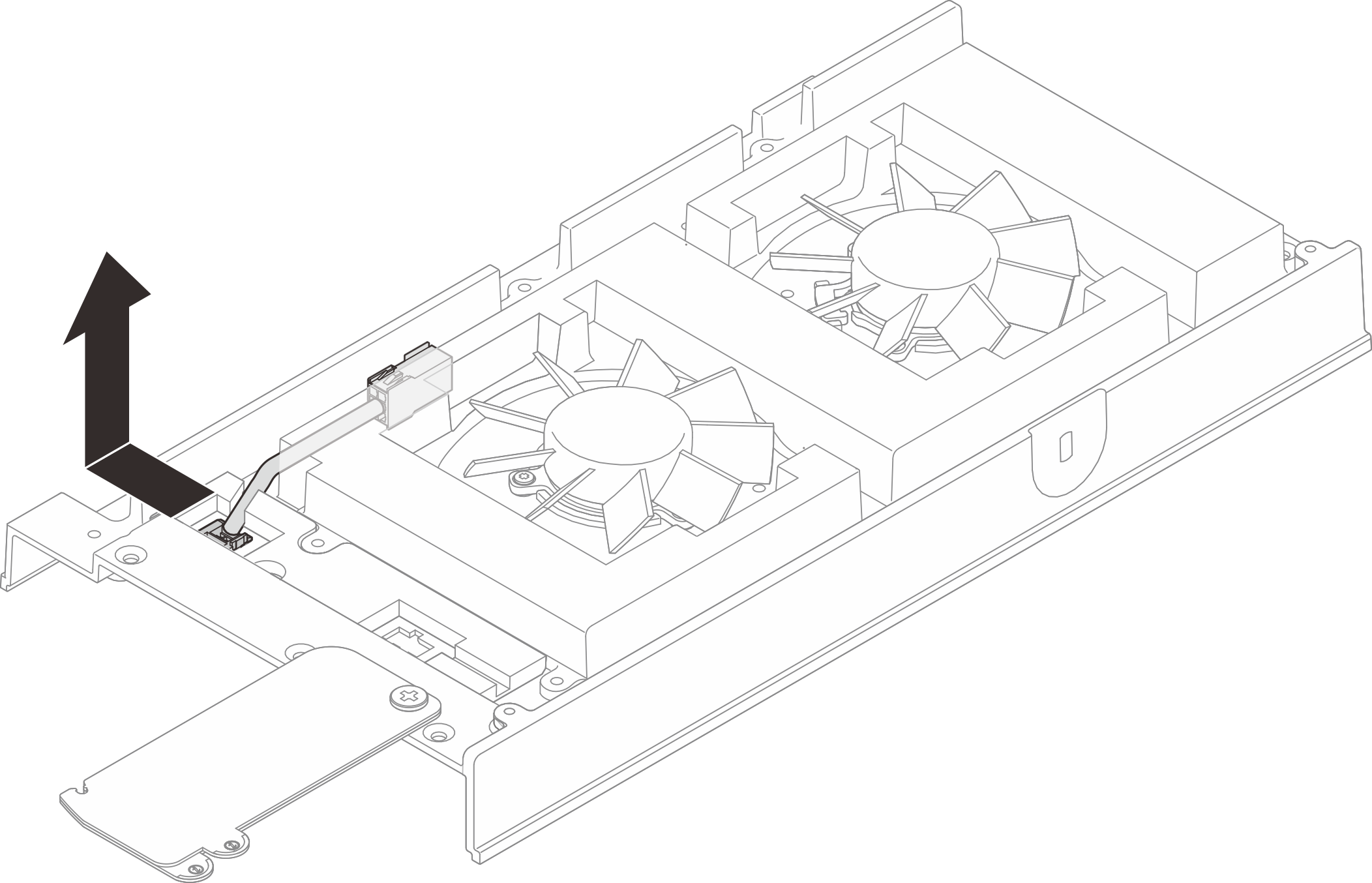

   Figure 3. Retrait du câble de passerelle du ventilateur
