16 x 2.5 英寸 SAS/SATA + 8 x 2.5 英寸 AnyBay/NVMe
本主题介绍 16 x 2.5 英寸 SAS/SATA + 8 x 2.5 英寸 AnyBay/NVMe 配置的线缆布放。
下表中的配置编号仅供描述之用。
| 背板配置 | 存储控制器 | 配置编号 |
|---|---|---|
| 16 x 2.5 英寸 SAS/SATA + 8 x 2.5 英寸 AnyBay（背板 1 + 背板 2 + 背板 3） | 3 x SFF 8i | 1 |
| SFF 16i + 8i | 2 | |
| SFF 8i + CFF 16i | 3 | |
| 16 x 2.5 英寸 SAS/SATA + 8 x 2.5 英寸 NVMe（背板 1 + 背板 2 + 背板 3） | 2 x SFF 8i | 4 |
| 1 x SFF 16i | 5 | |
| 1 x CFF 16i | 6 |
到背板 3 的 NVMe 线缆布放（配置 1/2/3/4/5/6）

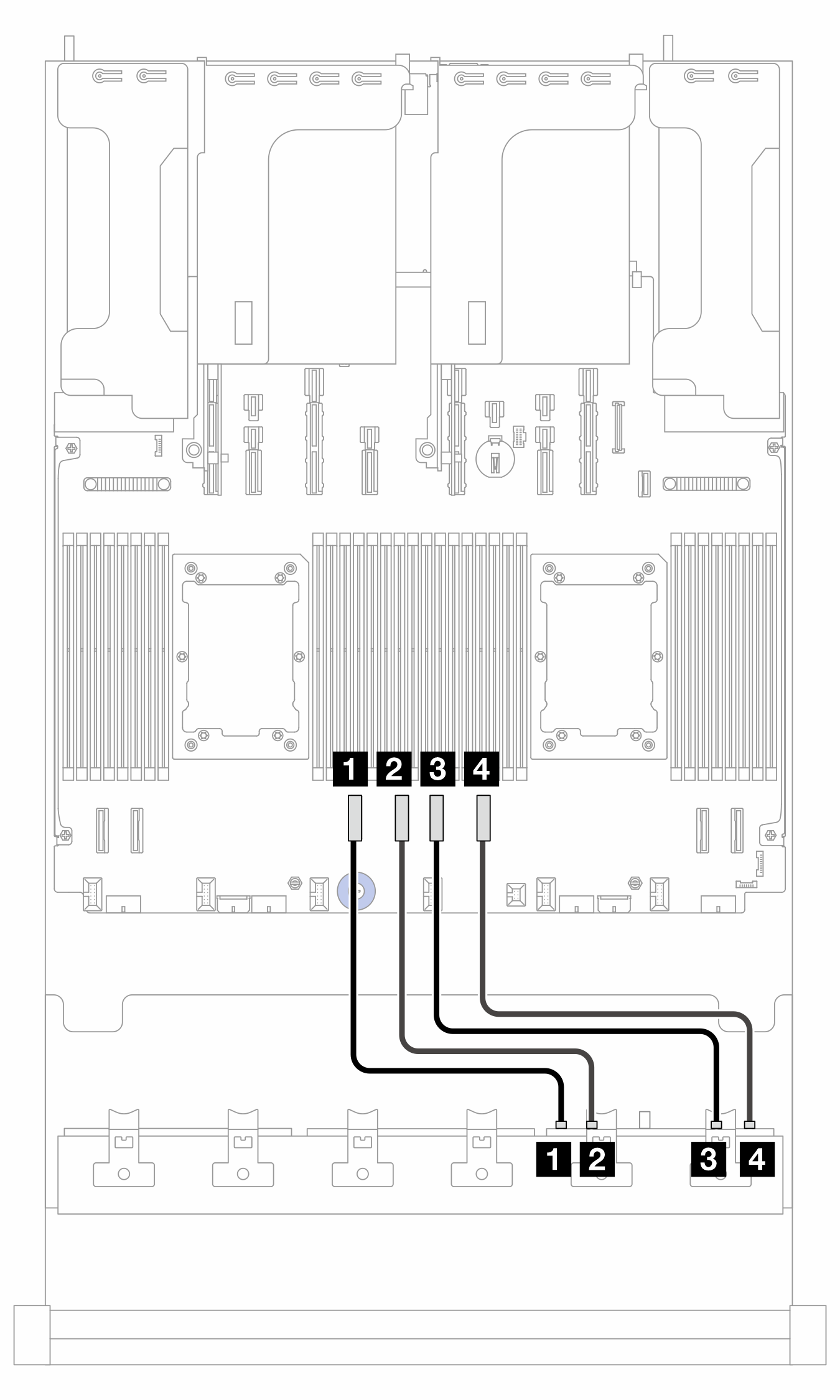

图 1. 装有两个处理器时的线缆布放  | 图 2. 装有一个处理器时的线缆布放  |
2P：两个处理器；1P：一个处理器
| 从（背板 3） | 到（处理器板） | 线缆长度 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 6 | 1 PCIe 4 | 350 毫米 |
| 2 NVMe 2-3 | 2 PCIe 5 | 2 PCIe 3 | 350 毫米 |
| 3 NVMe 4-5 | 3 PCIe 4 | 3 PCIe 2 | 350 毫米 |
| 4 NVMe 6-7 | 4 PCIe 3 | 4 PCIe 1 | 350 毫米 |
到 SFF 8i/16i 适配器的线缆布放（配置 1/2/4/5）
注
适配器的位置和适配器上的线缆接口可能与插图中所示的不同。有关详细信息，请参阅下表。
仅在 3 x SFF 8i 或 SFF 16i + 8i 配置中才需要线缆 3。
图 3. 到 SFF 8i/16i 适配器的线缆布放
| 从 | 到 | 线缆长度 | |
|---|---|---|---|
| 1 背板 1：SAS | 1 8i 适配器：
| 1 16i 适配器：
| 900 毫米 |
| 2 背板 2：SAS | 2 8i 适配器：
| 2
| 900 毫米 |
| 3 背板 3：SAS | 3 8i 适配器：
| 3 8i 适配器：
| 900 毫米 |
到 CFF 16i 适配器的线缆布放（配置 3/6）

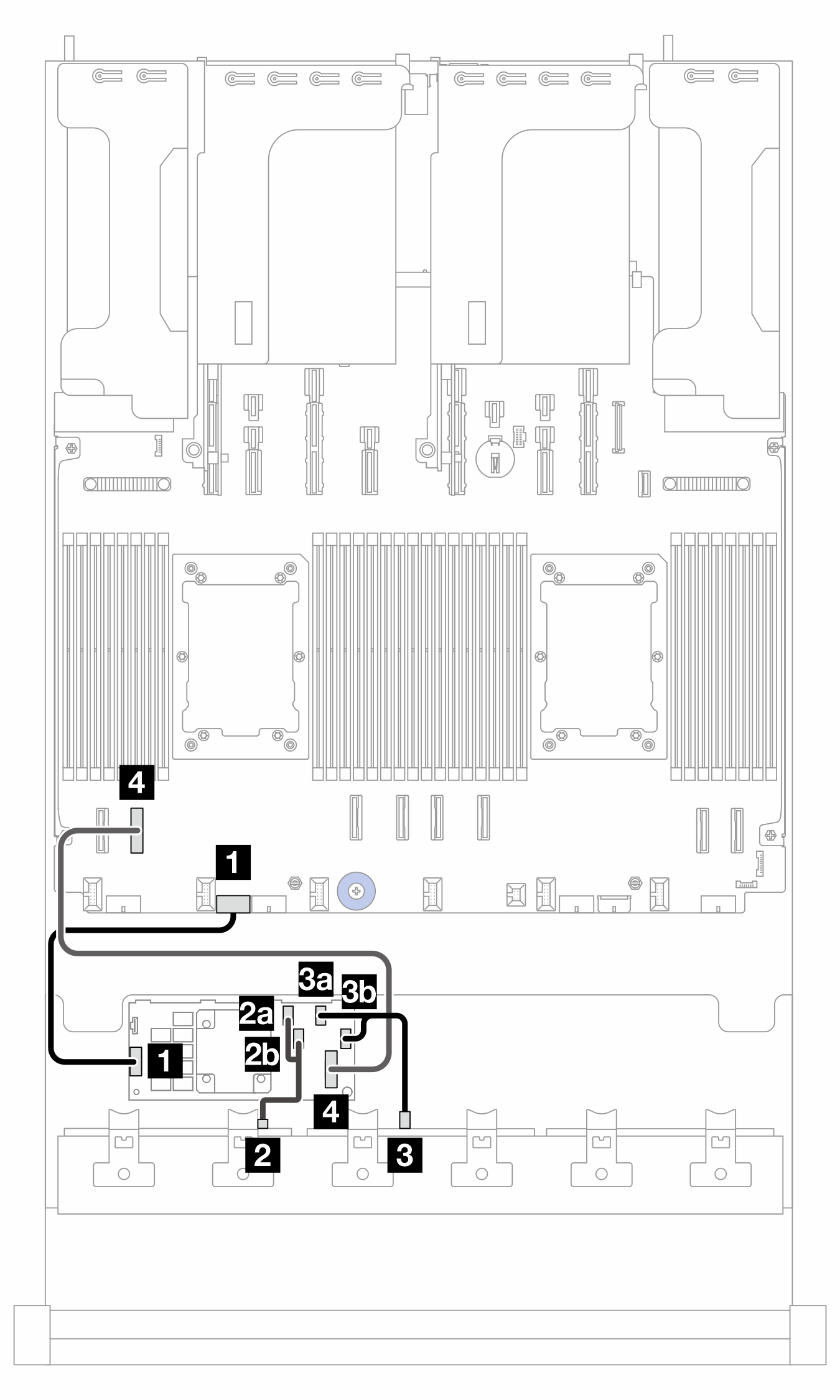

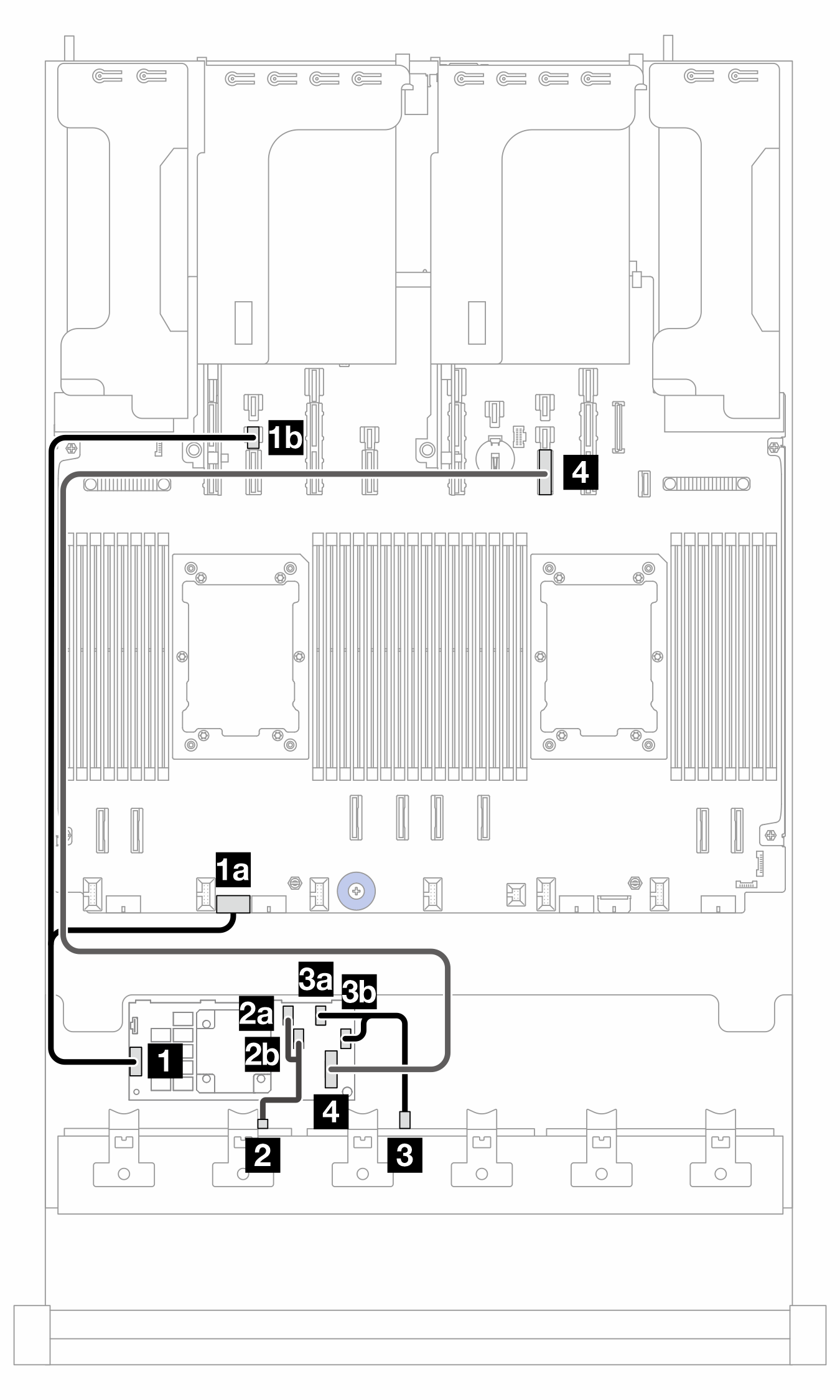

图 4. 装有两个处理器时的线缆布放  | 图 5. 装有一个处理器时的线缆布放  |
2P：两个处理器；1P：一个处理器; PB：处理器板
| 从（CFF 16i 适配器） | 到 | 线缆长度 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB：电源接口 14 | |||
| 2a C0 | 2 背板 1：SAS | 2 背板 1：SAS |
|
| 2b C1 | |||
| 3a C2 | 3 背板 2：SAS | 3 背板 2：SAS |
|
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 PB：PCIe 7 | 4 PB：PCIe 10 |
|
到 SFF 8i 适配器的线缆布放（配置 3）
注
适配器的位置和适配器上的线缆接口可能与插图中所示的不同。有关详细信息，请参阅下表。
图 6. 到 SFF 8i 适配器的线缆布放
| 从 | 到 | 线缆长度 |
|---|---|---|
| 1 背板 3：SAS | 1 8i 适配器：C0 | 900 毫米 |
