8 x 2.5 英寸 SAS/SATA + 16 x 2.5 英寸 NVMe
本主题介绍 8 x 2.5 英寸 SAS/SATA + 16 x 2.5 英寸 NVMe 配置的线缆布放。
下表中的配置编号仅供描述之用。
| 背板配置 | 存储控制器 | 配置编号 |
|---|---|---|
| 8 x 2.5 英寸 SAS/SATA + 16 x 2.5 英寸 NVMe（背板 1 + 背板 2 + 背板 3） | 1 x SFF 8i/16i | 1 |
| 1 x CFF 16i | 2 |
NVMe 线缆布放（配置 1/2）

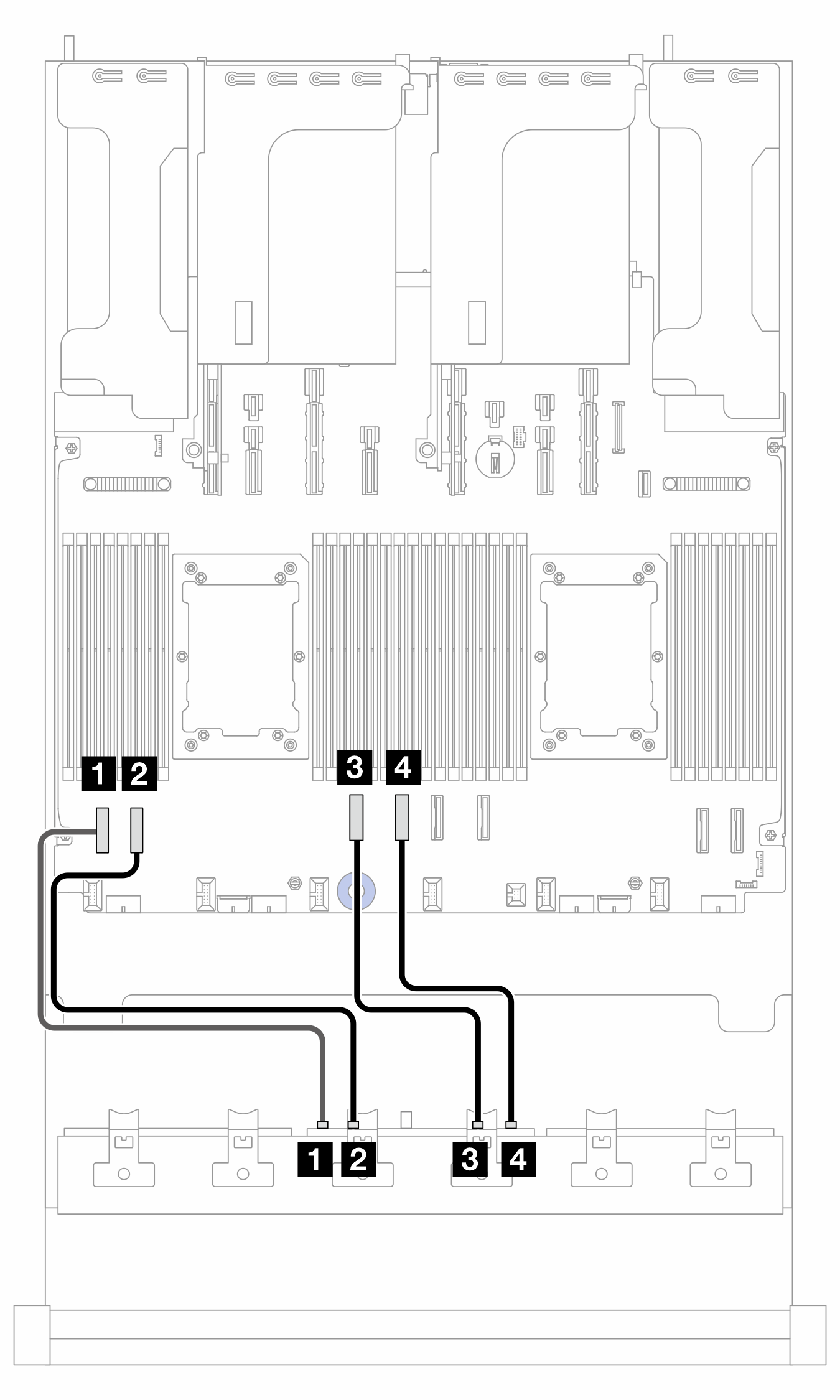

图 1. 装有两个处理器时到背板 2 的线缆布放  | 图 2. 装有一个处理器时到背板 2 的线缆布放  |
2P：两个处理器；1P：一个处理器
| 从（背板 2） | 到（处理器板） | 线缆长度 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 8 | 1 PCIe 11A |
|
| 2 NVMe 2-3 | 2 PCIe 7 | 2 PCIe 11B |
|
| 3 NVMe 4-5 | 3 PCIe 6 | 3 PCIe 4 |
|
| 4 NVMe 6-7 | 4 PCIe 5 | 4 PCIe 3 |
|

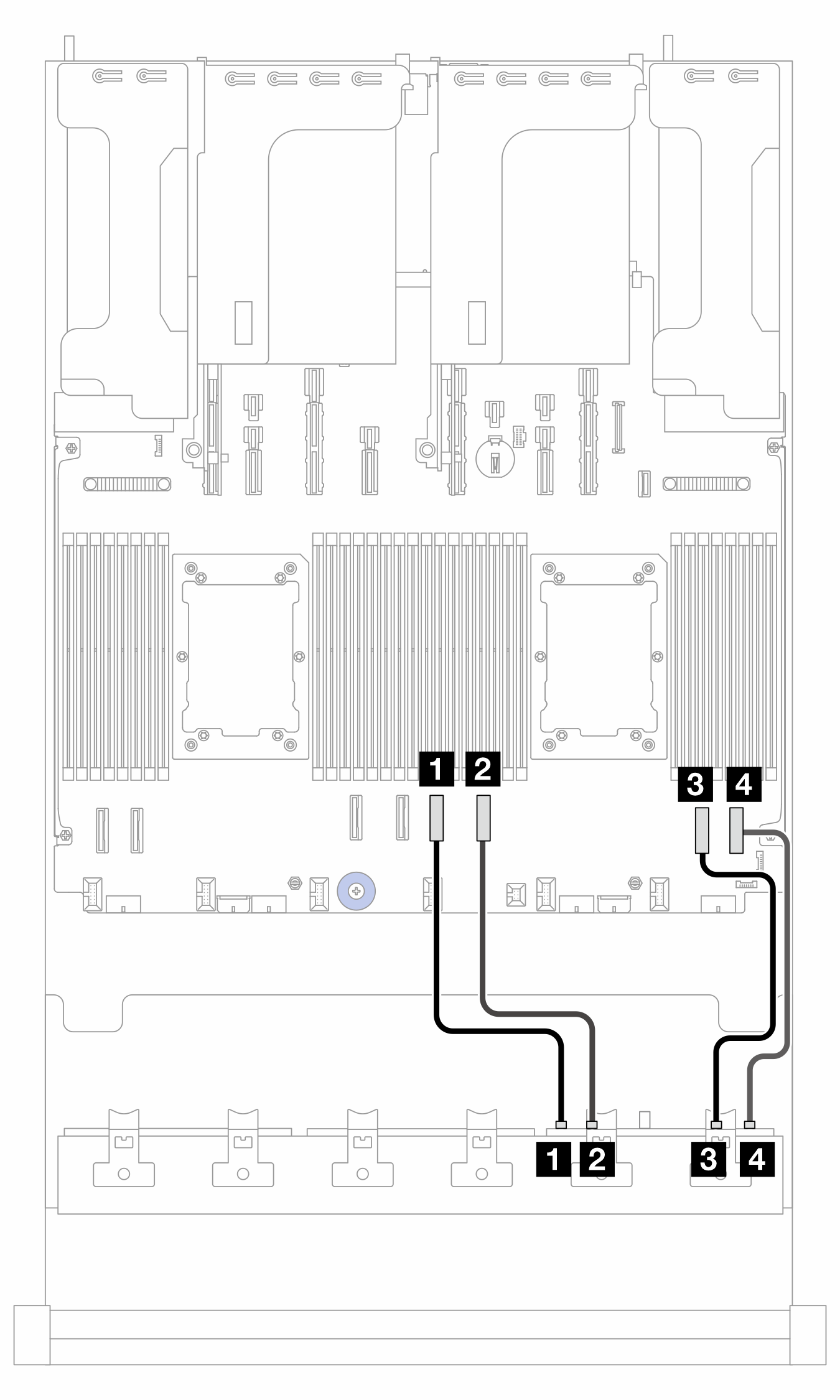

图 3. 装有两个处理器时到背板 3 的线缆布放  | 图 4. 装有一个处理器时到背板 3 的线缆布放  |
2P：两个处理器；1P：一个处理器
| 从（背板 3） | 到（处理器板） | 线缆长度 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 4 | 1 PCIe 2 |
|
| 2 NVMe 2-3 | 2 PCIe 3 | 2 PCIe 1 |
|
| 3 NVMe 4-5 | 3 PCIe 2 | 3 PCIe 9A |
|
| 4 NVMe 6-7 | 4 PCIe 1 | 4 PCIe 9B |
|
到 SFF 8i/16i 适配器的线缆布放（配置 1）
注
适配器的位置和适配器上的线缆接口可能与插图中所示的不同。有关详细信息，请参阅下表。
图 5. 到 SFF 8i/16i 适配器的线缆布放
| 从 | 到 | 线缆长度 |
|---|---|---|
| 1 背板 1：SAS | 1 8i/16i 适配器：
| 900 毫米 |
到 CFF 16i 适配器的线缆布放（配置 2）

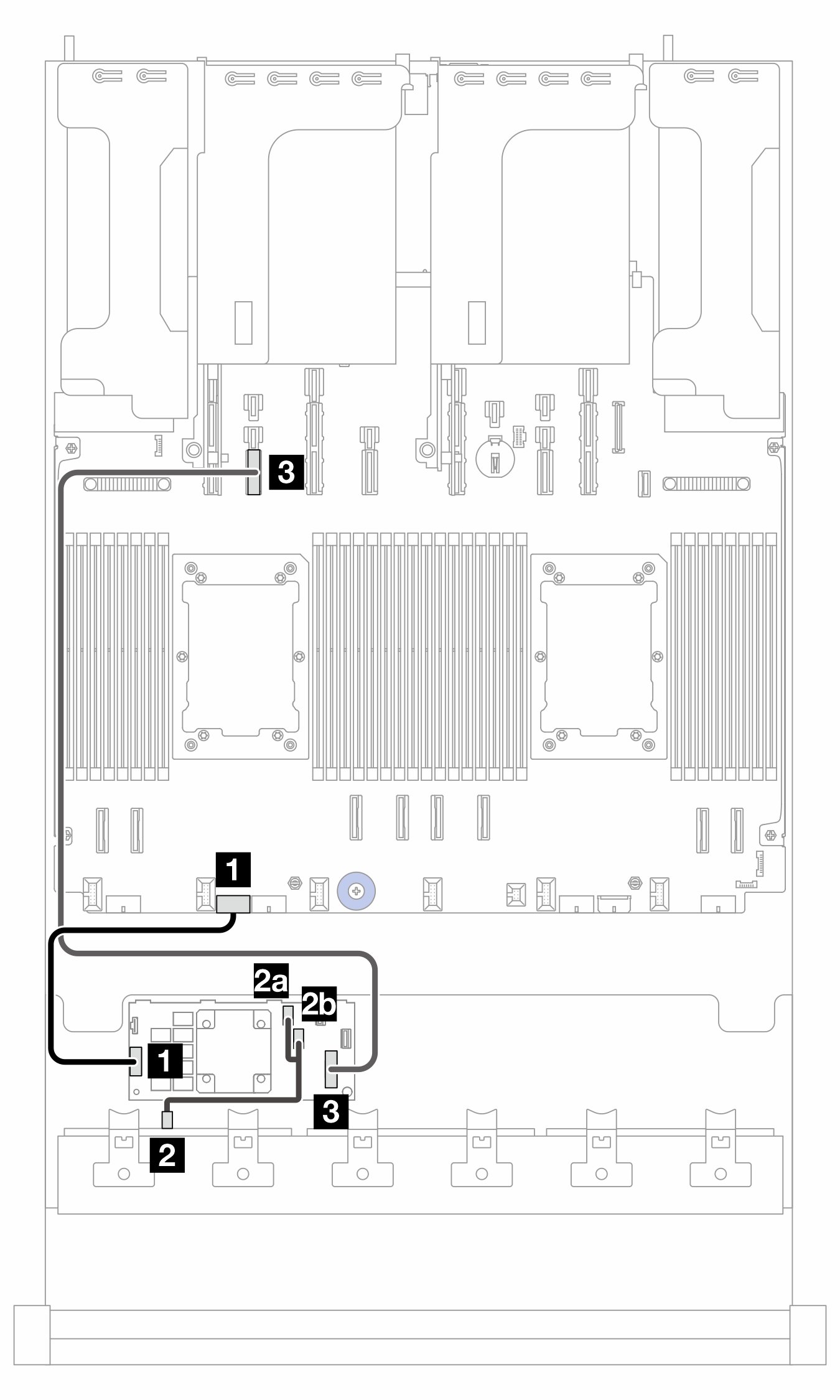

图 6. 装有两个处理器时的线缆布放  | 图 7. 装有一个处理器时的线缆布放  |
PB：处理器板; 2P：两个处理器；1P：一个处理器
| 从（CFF 16i 适配器） | 到 | 线缆长度 | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB：电源接口 14 | |||
| 2a C0 | 2 背板 1：SAS | 2 背板 1：SAS |
|
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 PB：PCIe 14 | 3 PB：PCIe 10 |
|
