8 x 2.5吋 SAS/SATA + 16 x 2.5 吋 NVMe
本主題提供 8 x 2.5 吋 SAS/SATA + 16 x 2.5 吋 NVMe 配置的纜線佈線資訊。
下表中的配置編號僅用於描述目的。
BP 配置 | 儲存體控制器 | 配置編號 |
---|---|---|
8 x 2.5 吋 SAS/SATA + 16 x 2.5 吋 NVMe (BP1 + BP2 + BP3) | 1 x SFF 8i/16i | 1 |
1 x CFF 16i | 2 |
NVMe 纜線佈線(配置 1/2)

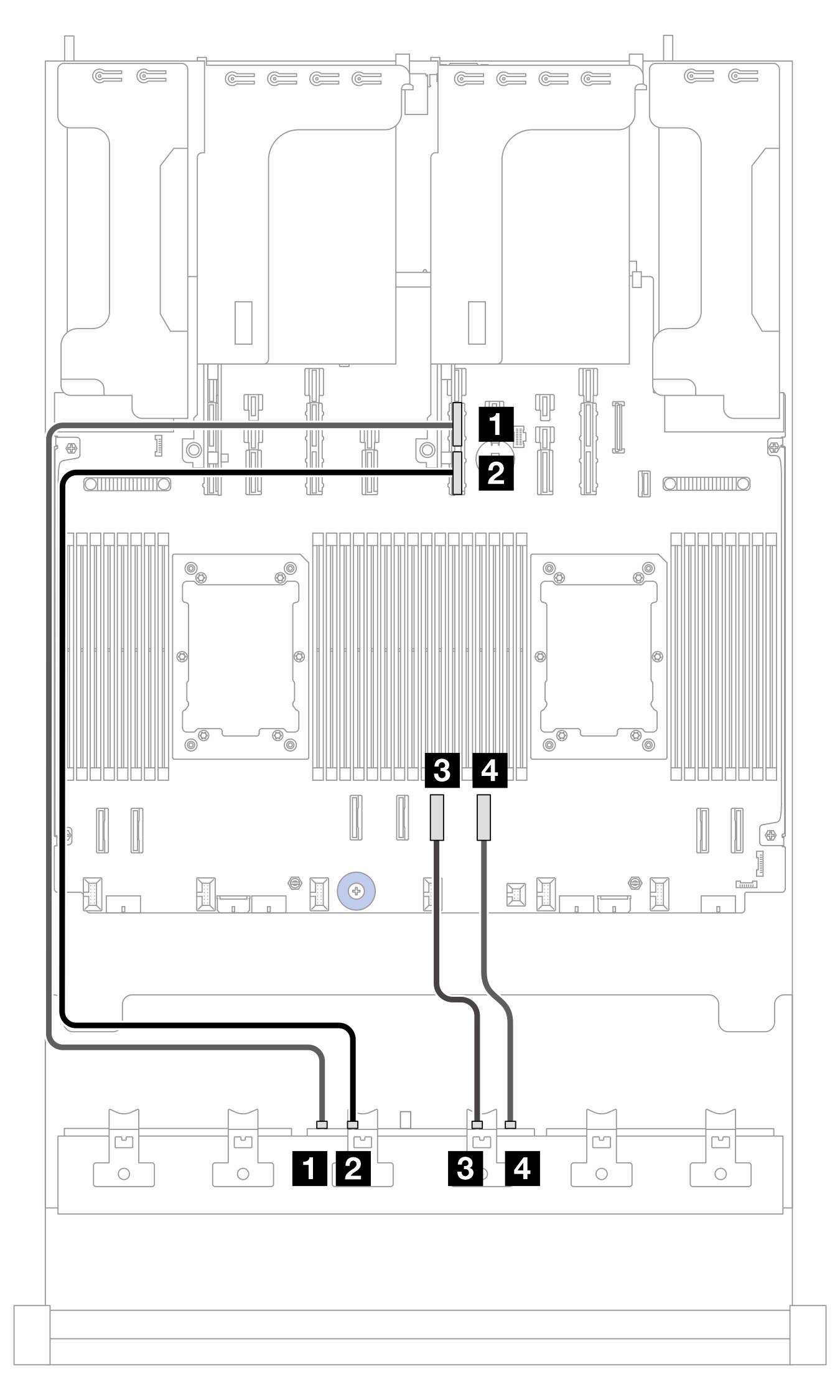

圖 1. 安裝了兩個處理器的纜線佈線至 BP2 ![]() | 圖 2. 安裝了一個處理器的纜線佈線至 BP2 ![]() |
2P:兩個處理器;1P:一個處理器
從 (BP2) | 至(處理器板) | 纜線長度 | |
---|---|---|---|
2P | 1P | ||
1 NVMe 0-1 | 1 PCIe 8 | 1 PCIe 11A |
|
2 NVMe 2-3 | 2 PCIe 7 | 2 PCIe 11B |
|
3 NVMe 4-5 | 3 PCIe 6 | 3 PCIe 4 |
|
4 NVMe 6-7 | 4 PCIe 5 | 4 PCIe 3 |
|

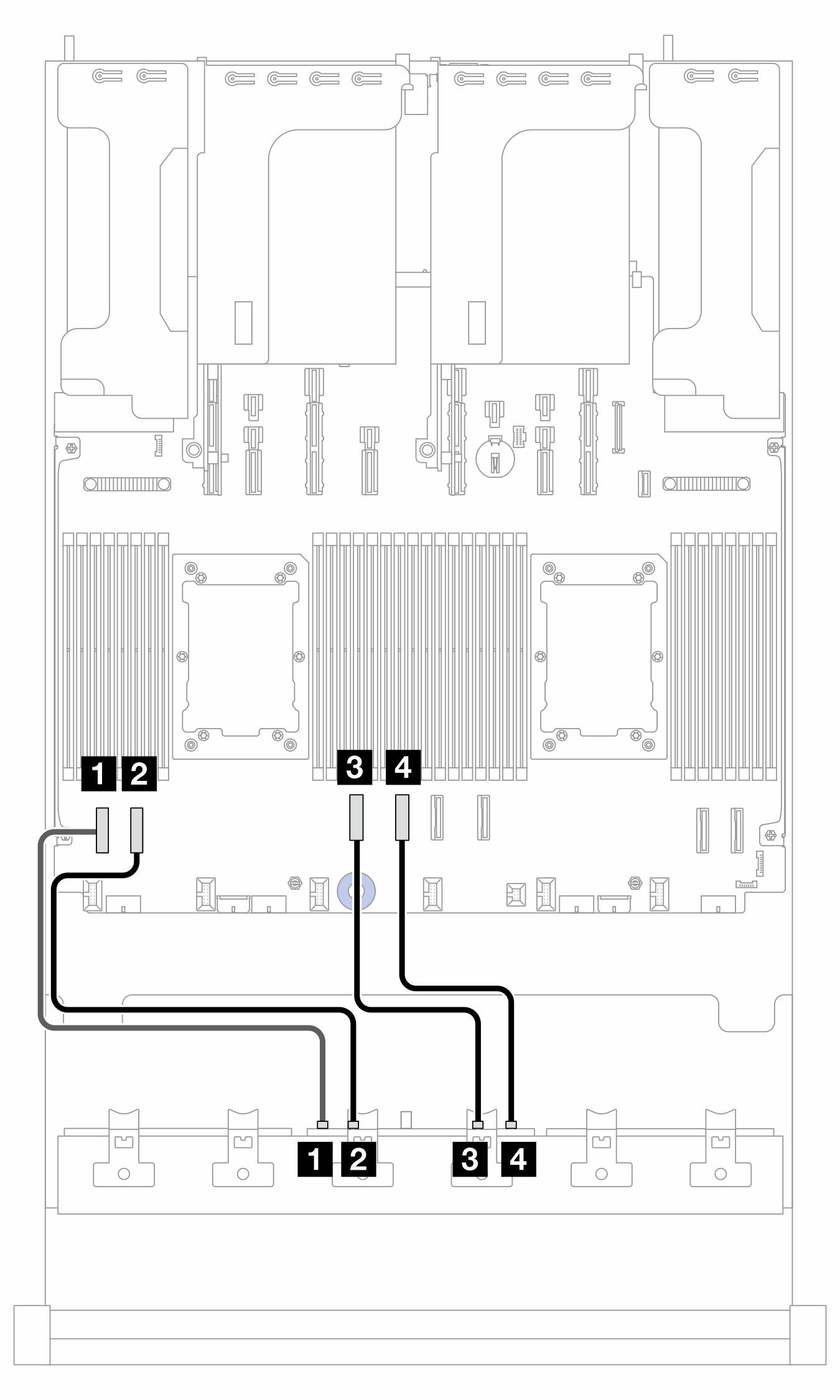

圖 3. 安裝了兩個處理器的纜線佈線至 BP3 ![]() | 圖 4. 安裝了一個處理器的纜線佈線至 BP3 ![]() |
2P:兩個處理器;1P:一個處理器
從 (BP3) | 至(處理器板) | 纜線長度 | |
---|---|---|---|
2P | 1P | ||
1 NVMe 0-1 | 1 PCIe 4 | 1 PCIe 2 |
|
2 NVMe 2-3 | 2 PCIe 3 | 2 PCIe 1 |
|
3 NVMe 4-5 | 3 PCIe 2 | 3 PCIe 9A |
|
4 NVMe 6-7 | 4 PCIe 1 | 4 PCIe 9B |
|
纜線佈線至 SFF 8i/16i 配接卡(配置 1)
註
配接卡和纜線接頭的位置可能與圖中所示不同。如需詳細資料,請參閱下表。
圖 5. 纜線佈線至 SFF 8i/16i 配接卡


從 | 到 | 纜線長度 |
---|---|---|
1 BP1:SAS | 1 8i/16i 配接卡:
| 900 公釐 |
纜線佈線至 CFF 16i 配接卡(配置 2)

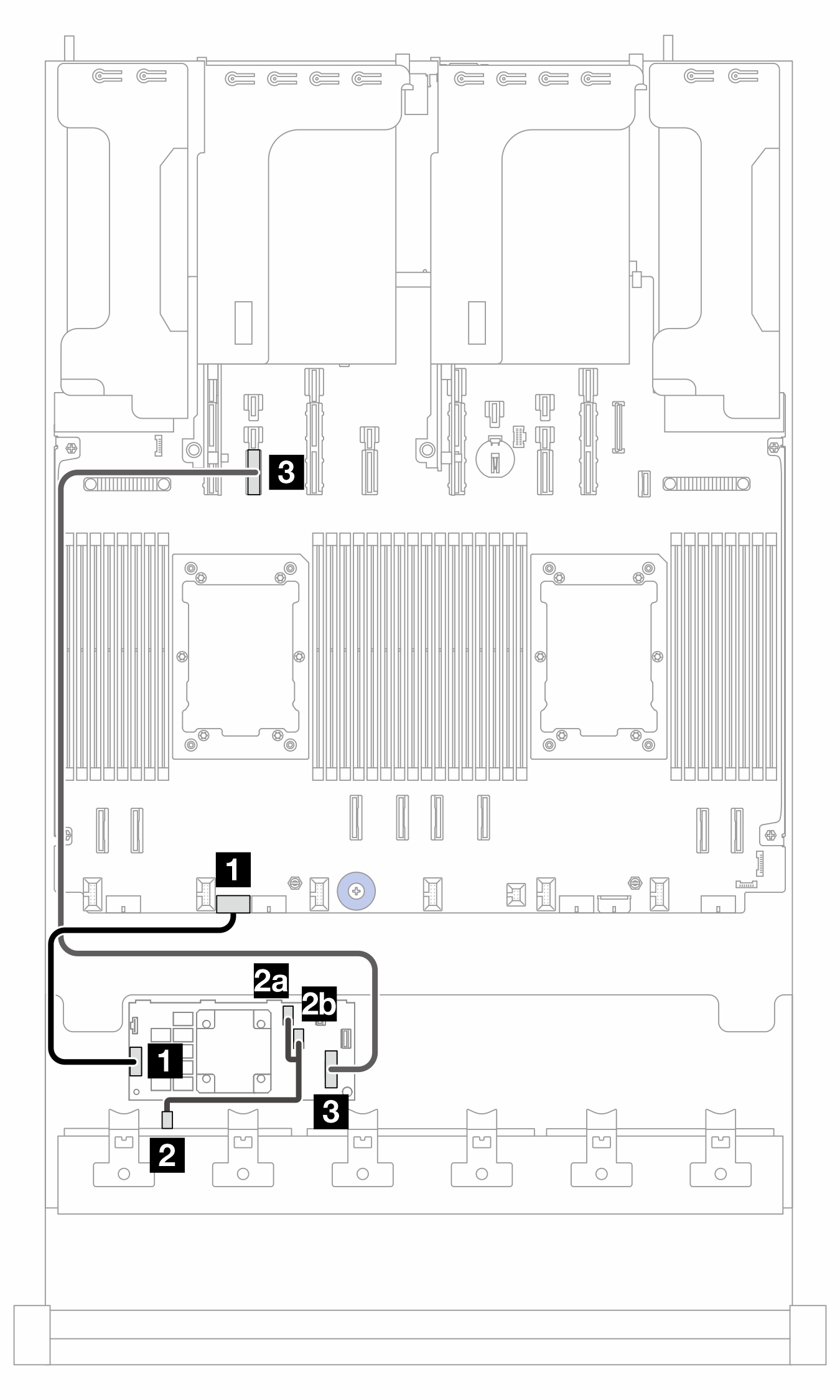

圖 6. 安裝了兩個處理器的纜線佈線 ![]() | 圖 7. 安裝了一個處理器的纜線佈線 ![]() |
PB:處理器板; 2P:兩個處理器;1P:一個處理器
從 (CFF 16i 配接卡) | 到 | 纜線長度 | |
---|---|---|---|
2P | 1P | ||
1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
1b PB:PWR 14 | |||
2a C0 | 2 BP1:SAS | 2 BP1:SAS |
|
2b C1 | |||
3 MB (CFF INPUT) | 3 PB:PCIe 14 | 3 PB:PCIe 10 |
|
