8 SAS/SATA de 2,5 pol. + 16 NVMe de 2,5 pol.

Este tópico oferece informações de roteamento de cabos para a configuração 8 SAS/SATA de 2,5 pol. + 16 NVMe de 2,5 pol.

Os números de configuração na tabela abaixo são apenas para fins descritivos.
Configuração do BP.Controlador de armazenamentoNº. da config.
8 SAS/SATA de 2,5 pol. + 16 NVMe de 2,5 pol. (BP1 + BP2 + BP3)1 SFF 8i/16i1
1 x CFF 16i2

Roteamento de cabos NVMe (config. 1/2)​

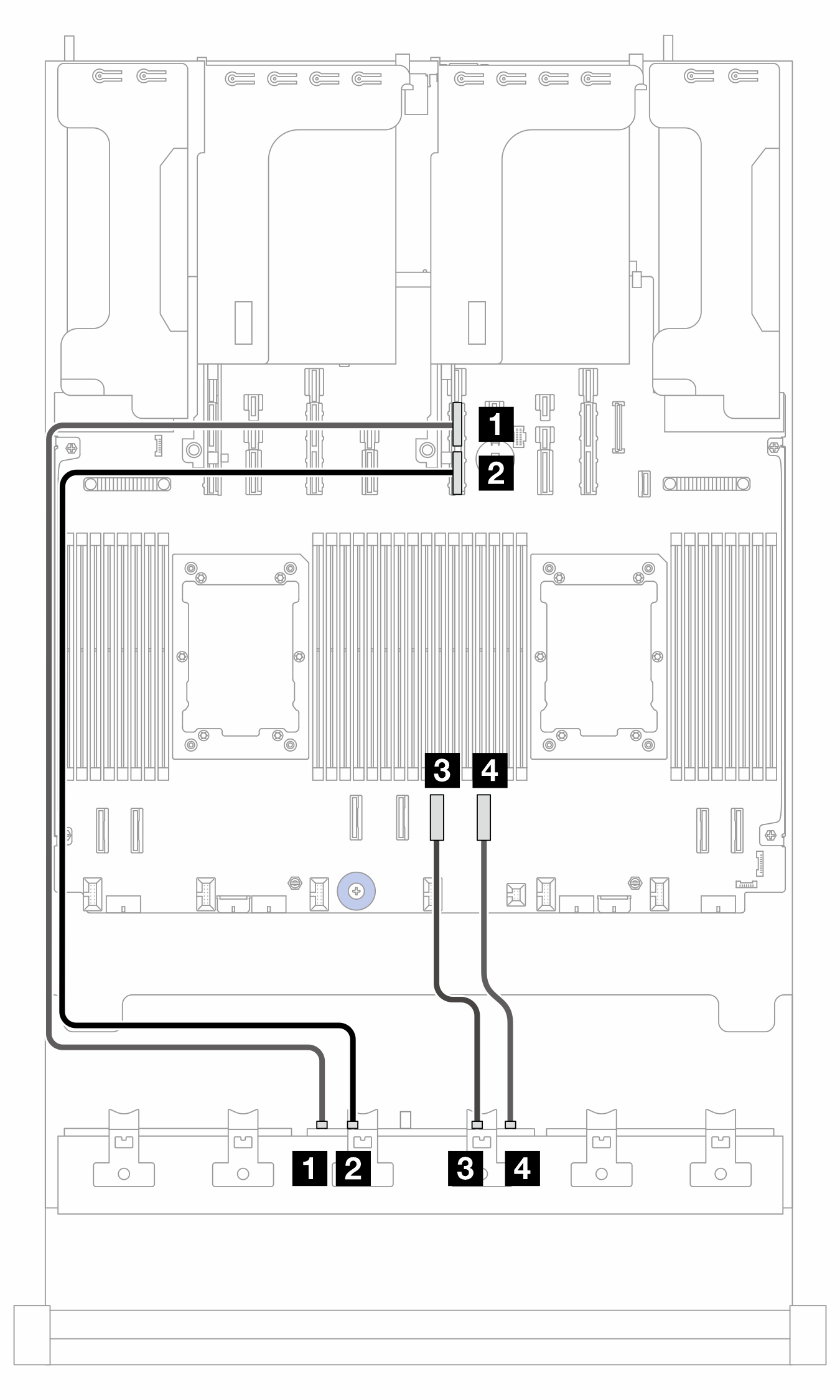

Figura 1. Roteamento de cabos para BP2 quando dois processadores estão instalados

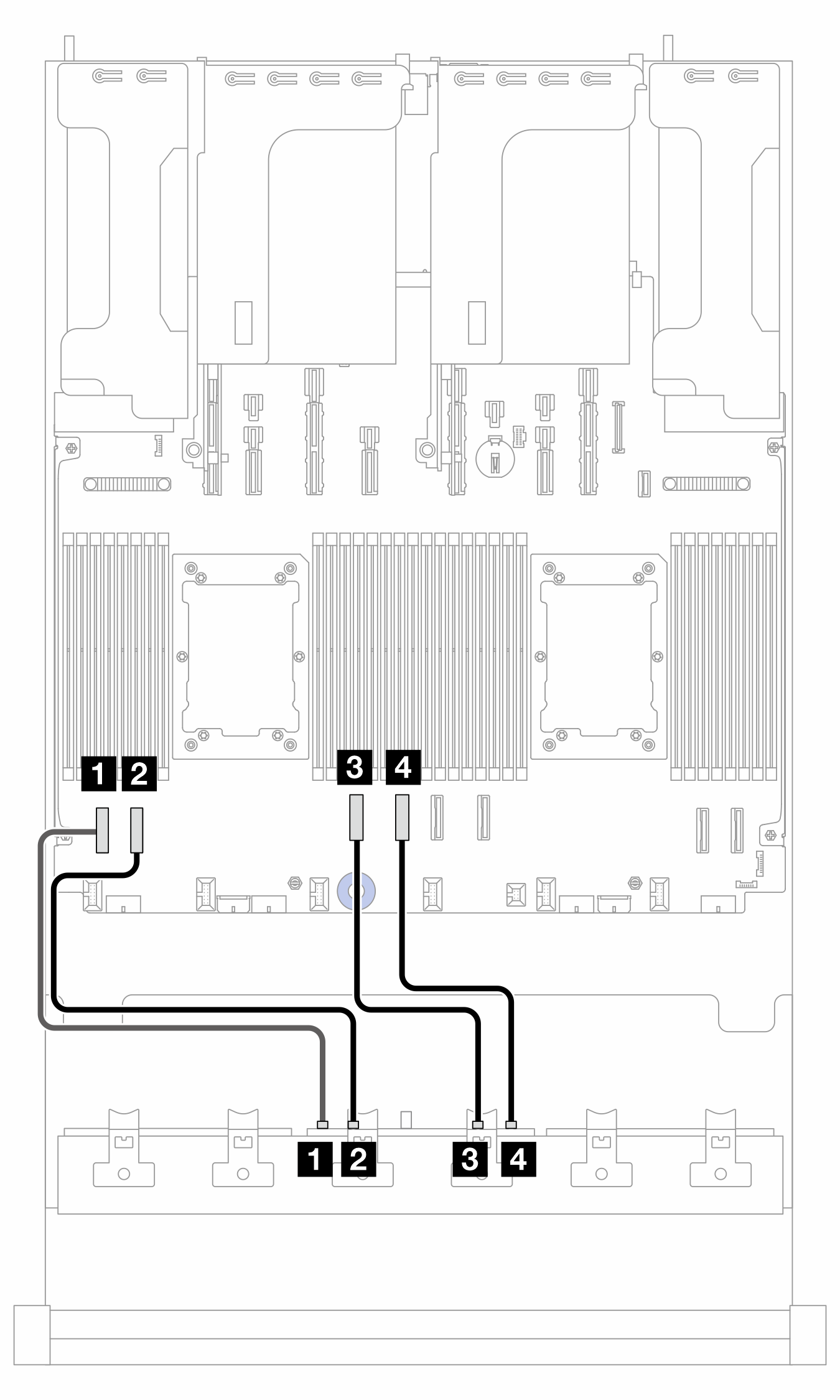

Figura 2. Roteamento de cabos para BP2 quando um processador está instalado

2P: dois processadores; 1P: um processador
De (BP2)Para (placa do processador)Comprimento do cabo
2P1P
1 NVMe 0-11 PCIe 81 PCIe 11A

  • 350 mm (PCIe 8)

  • 820 mm (PCIe 11A)

2 NVMe 2-32 PCIe 72 PCIe 11B

  • 350 mm (PCIe 7)

  • 820 mm (PCIe 11B)

3 NVMe 4–53 PCIe 63 PCIe 4

  • 250 mm

4 NVMe 6–74 PCIe 54 PCIe 3

  • 250 mm

Figura 3. Roteamento de cabos para BP3 quando dois processadores estão instalados

Figura 4. Roteamento de cabos para BP3 quando um processador está instalado

2P: dois processadores; 1P: um processador
De (BP3)Para (placa do processador)Comprimento do cabo
2P1P
1 NVMe 0-11 PCIe 41 PCIe 2

  • 350 milímetros

2 NVMe 2-32 PCIe 32 PCIe 1

  • 350 milímetros

3 NVMe 4–53 PCIe 23 PCIe 9A

  • 350 mm (PCIe 2)

  • 600 mm (PCIe 9A)

4 NVMe 6–74 PCIe 14 PCIe 9B

  • 350 mm (PCIe 1)

  • 600 mm (PCIe 9B)

Roteamento de cabos para adaptador SFF 8i/16i (config. 1)​

Nota
A localização do adaptador e dos conectores do cabo no adaptador pode ser diferente da mostrada na ilustração. Para obter detalhes, consulte a tabela a seguir.
Figura 5. Roteamento de cabos para o adaptador SFF 8i/16i

NoParaComprimento do cabo
1 BP1: SAS1 Adaptador 8i/16i:

  • Gen 4: C0

  • Gen 3: C0C1

900 milímetros

Roteamento de cabos para o adaptador CFF 16i (config. 2)​

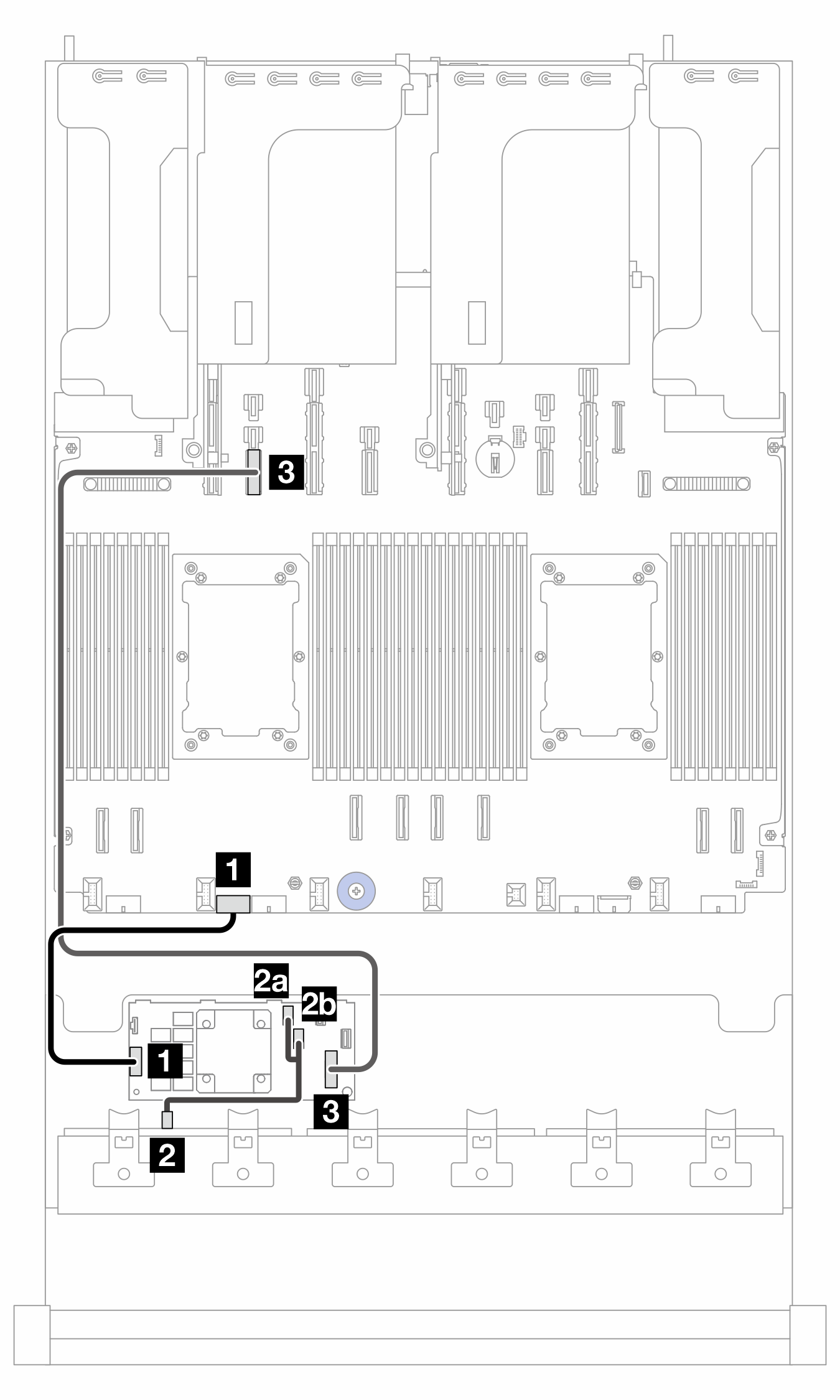

Figura 6. Roteamento de cabos quando dois processadores estão instalados

Figura 7. Roteamento de cabos quando um processador está instalado

PB: placa do processador; 2P: dois processadores; 1P: um processador
De (adaptador CFF 16i)ParaComprimento do cabo
2P1P
1 POWER1 PB: RAID PWR1a PB: RAID PWR

  • 2P: 210 milímetros

  • 1P: 300/800 milímetros

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS

  • 140/140 milímetros

2b C1
3 MB (CFF INPUT)3 PB: PCIe 143 PB: PCIe 10

  • 900 milímetros
