8 unidades SAS/SATA de 2,5" + 16 unidades NVMe de 2,5"

En este tema se proporciona información sobre la disposición de los cables para la configuración de 8 unidades SAS/SATA de 2,5" + 16 unidades NVMe de 2,5".

Los números de configuración de la siguiente tabla son solo para fines descriptivos.
Configuración de BPControlador de almacenamientoN.° de configuración
8 unidades SAS/SATA de 2,5" + 16 unidades NVMe de 2,5" (BP1 + BP2 + BP3)1 x SFF 8i/16i1
1 x CFF 16i2

Disposición de los cables NVMe (config. 1/2)

Figura 1. Disposición de los cables a BP2 cuando hay dos procesadores instalados

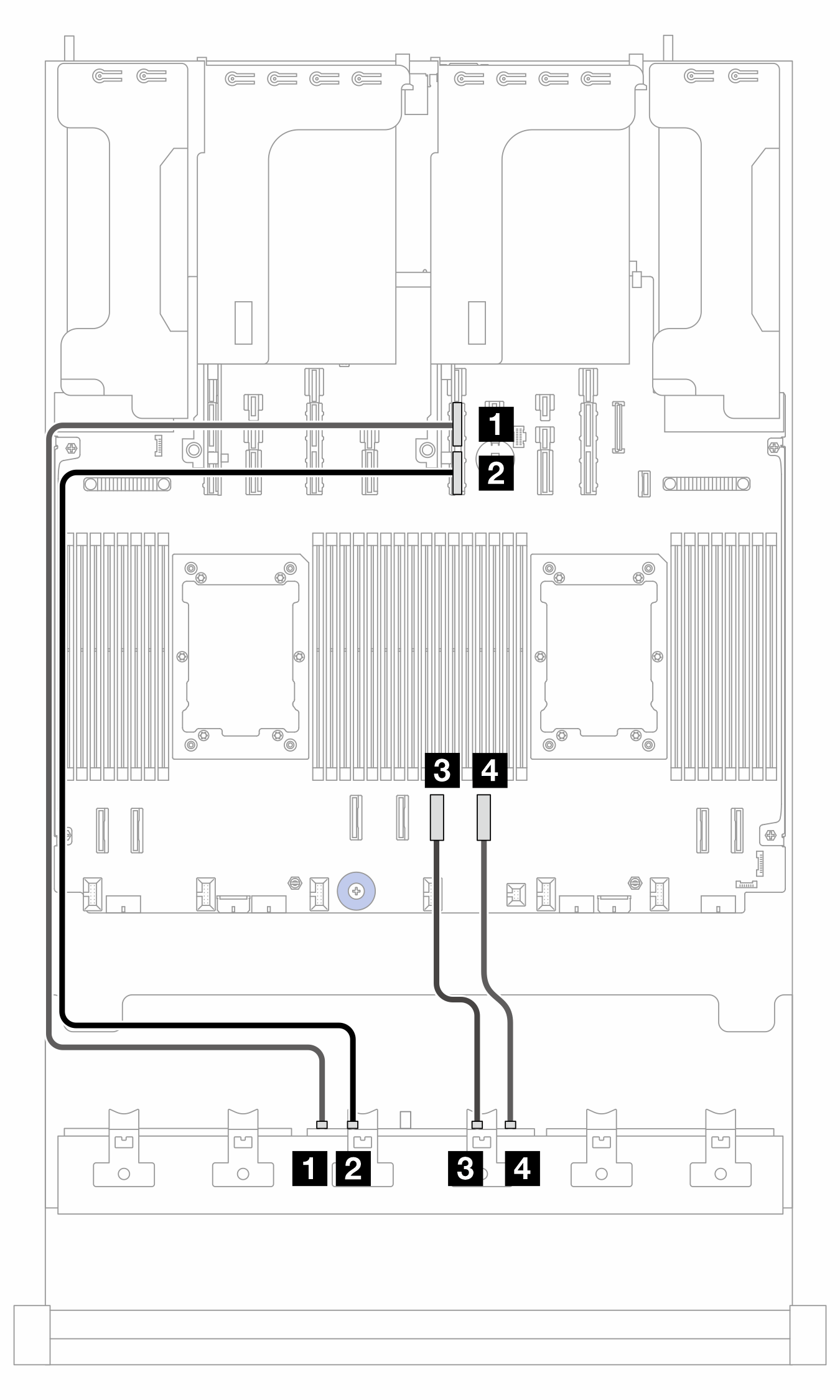

Figura 2. Disposición de los cables a BP2 cuando hay un procesador instalado

2P: dos procesadores; 1P: un procesador
Desde (BP2)A (placa del procesador)Longitud del cable
2P1P
1 NVMe 0-11 PCIe 81 PCIe 11A
  • 350 mm (PCIe 8)

  • 820 mm (PCIe 11A)

2 NVMe 2-32 PCIe 72 PCIe 11B
  • 350 mm (PCIe 7)

  • 820 mm (PCIe 11B)

3 NVMe 4-53 PCIe 63 PCIe 4
  • 250 mm

4 NVMe 6-74 PCIe 54 PCIe 3
  • 250 mm

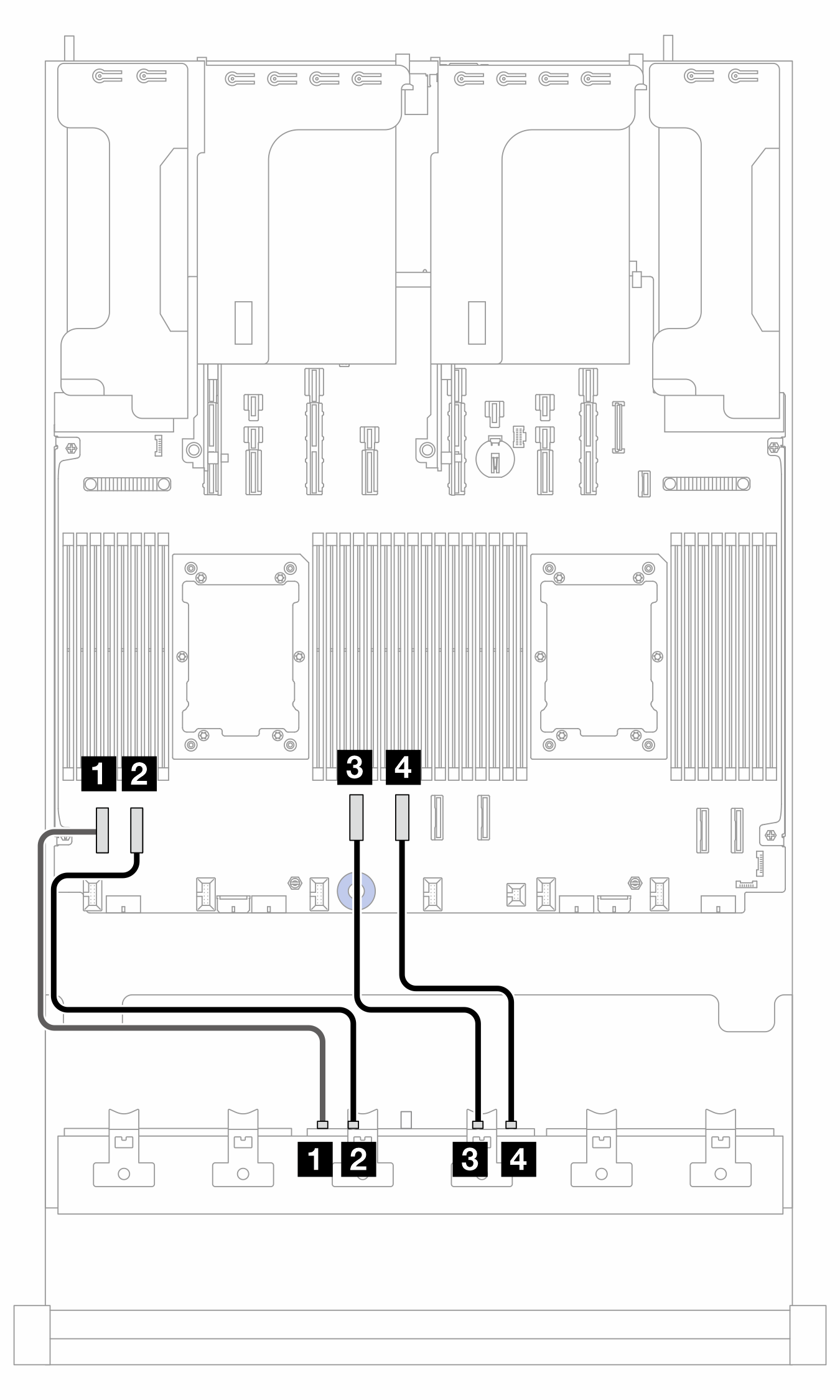

Figura 3. Disposición de los cables a BP3 cuando hay dos procesadores instalados

Figura 4. Disposición de los cables a BP3 con un procesador instalado

2P: dos procesadores; 1P: un procesador
Desde (BP3)A (placa del procesador)Longitud del cable
2P1P
1 NVMe 0-11 PCIe 41 PCIe 2
  • 350 mm

2 NVMe 2-32 PCIe 32 PCIe 1
  • 350 mm

3 NVMe 4-53 PCIe 23 PCIe 9A
  • 350 mm (PCIe 2)

  • 600 mm (PCIe 9A)

4 NVMe 6-74 PCIe 14 PCIe 9B
  • 350 mm (PCIe 1)

  • 600 mm (PCIe 9B)

Disposición de los cables al adaptador SFF 8i/16i (config. 1)

Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.
Figura 5. Disposición de los cables al adaptador SFF 8i/16i

DesdeHastaLongitud del cable
1 BP1: SAS1 Adaptador 8i/16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm

Disposición de los cables al adaptador 16i CFF (config. 2)

Figura 6. Disposición de los cables cuando hay dos procesadores instalados

Figura 7. Disposición de los cables cuando hay un procesador instalado

PB: placa del procesador; 2P: dos procesadores; 1P: un procesador
De (adaptador CFF 16i)HastaLongitud del cable
2P1P
1 POWER1 PB: RAID PWR1a PB: RAID PWR
  • 2P: 210 mm

  • 1P: 300/800 mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS
  • 140/140 mm

2b C1
3 MB (CFF INPUT)3 PB: PCIe 143 PB: PCIe 10
  • 900 mm
