8 unidades SAS/SATA de 2,5" + 8 unidades AnyBay/NVMe de 2,5"

En este tema se proporciona información sobre la disposición de los cables para la configuración de 8 unidades SAS/SATA de 2,5" + 8 unidades AnyBay/NVMe de 2,5".

Los números de configuración de la siguiente tabla son solo para fines descriptivos.
Configuración de BPControlador de almacenamientoN.° de configuración
8 unidades SAS/SATA de 2,5" + 8 unidades AnyBay de 2,5" (BP1 + BP2)2 x SFF 8i1
1 x SFF 16i2
1 x CFF 16i3
8 unidades SAS/SATA de 2,5" + 8 unidades NVMe de 2,5" (BP1 + BP2)1 x SFF 8i/16i4
1 x CFF 16i5

Disposición de los cables NVMe (config. 1/2/3/4/5)​

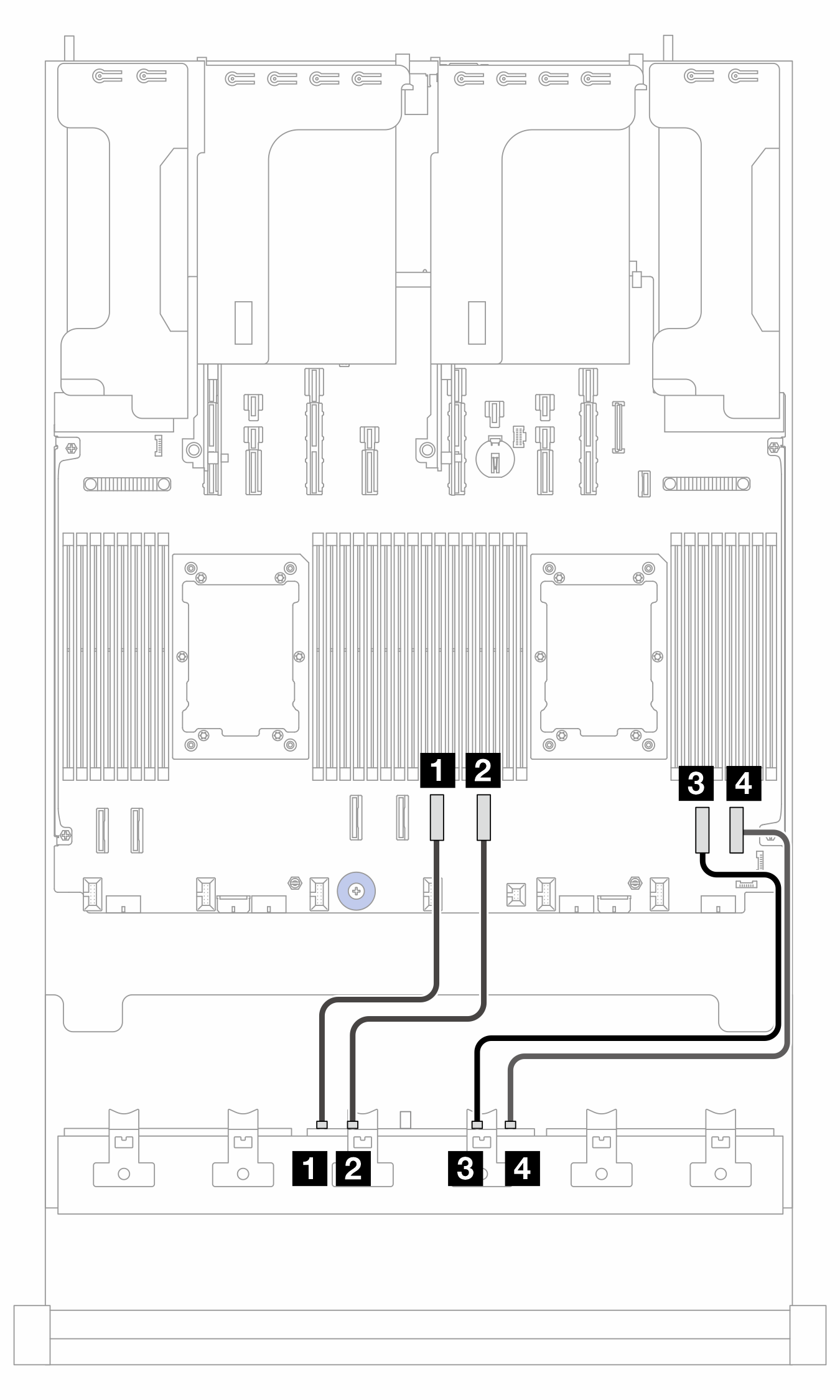

Figura 1. Disposición de los cables de NVMe a BP2 cuando hay dos procesadores instalados

Figura 2. Disposición de los cables NVMe a BP2 cuando hay un procesador instalado

2P: dos procesadores; 1P: un procesador
Desde (BP2)A (placa del procesador)Longitud del cable
2P1P
1 NVMe 0-11 PCIe 61 PCIe 4

  • 250 mm

2 NVMe 2-32 PCIe 52 PCIe 3

  • 250 mm

3 NVMe 4-53 PCIe 43 PCIe 2

  • 250 mm (PCIe 4)

  • 350 mm (PCIe 2)

4 NVMe 6-74 PCIe 34 PCIe 1

  • 250 mm (PCIe 3)

  • 350 mm (PCIe 1)

Disposición de los cables al adaptador 8i/16i SFF (config. 1/2/4)​

Nota

  • La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.

  • El cable 2 no es necesario en la configuración 4.

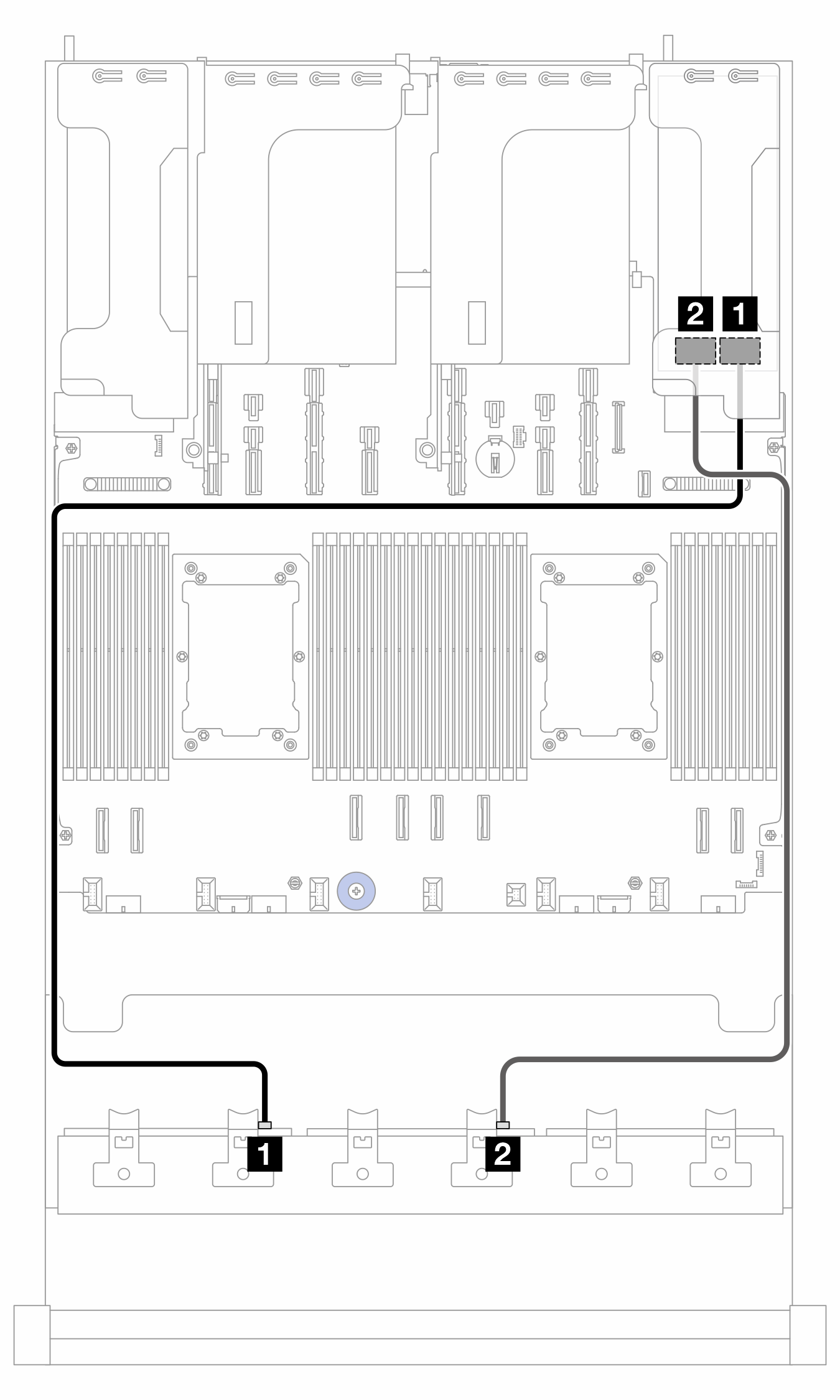

Figura 3. Disposición de los cables al adaptador SFF 8i/16i

DesdeHastaLongitud del cable
1 BP1: SAS1 Adaptador 8i:

  • Gen 4: C0

  • Gen 3: C0C1

1 Adaptador 16i:

  • Gen 4: C0

  • Gen 3: C0C1

900 mm
2 BP2: SAS2 Adaptador 8i:

  • Gen 4: C0

  • Gen 3: C0C1

2

  • Gen 4: C1

  • Gen 3: C2C3

900 mm

Disposición de los cables al adaptador 16i CFF (config. 3/5)​

Nota
El cable 3 no es necesario en la configuración 5.

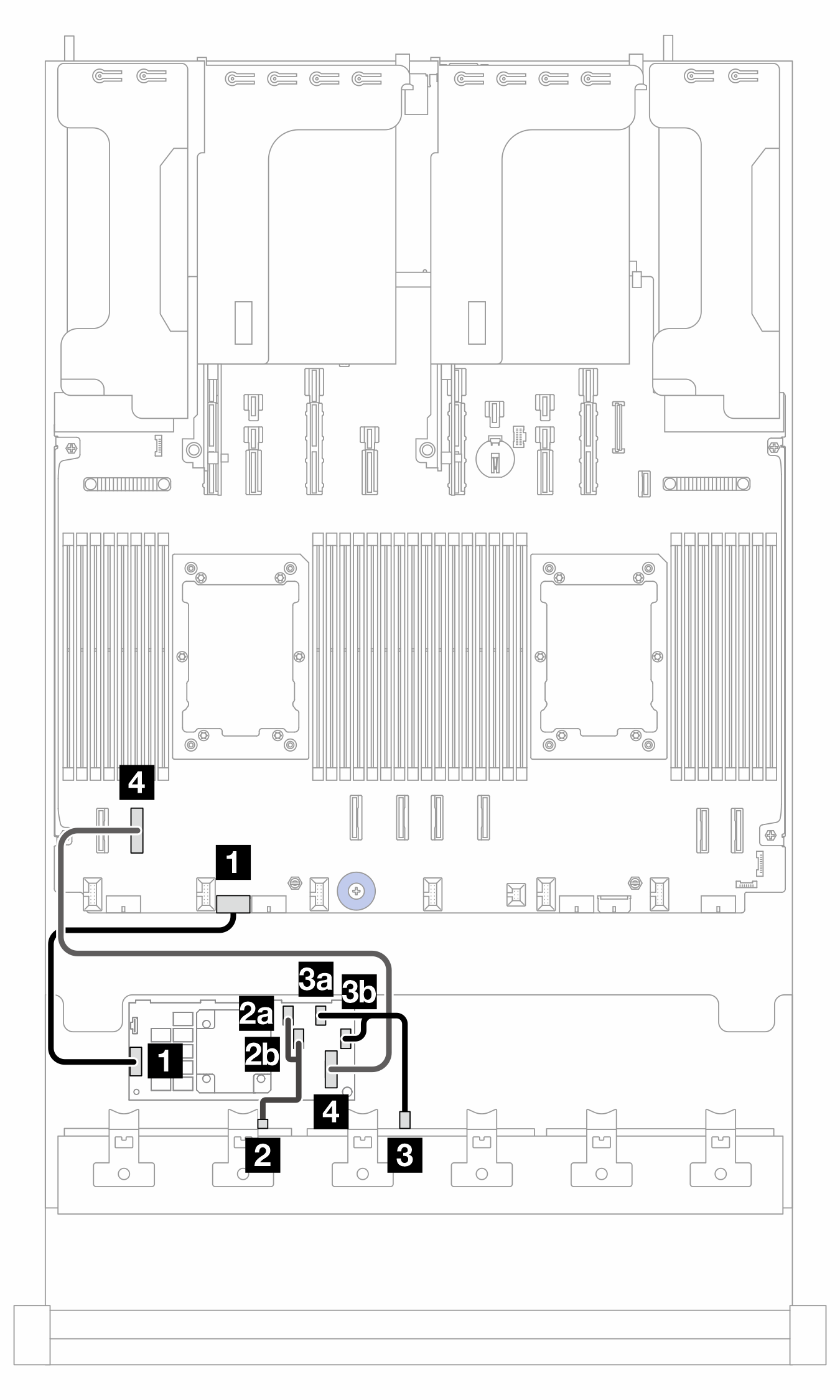

Figura 4. Disposición de los cables cuando hay dos procesadores instalados

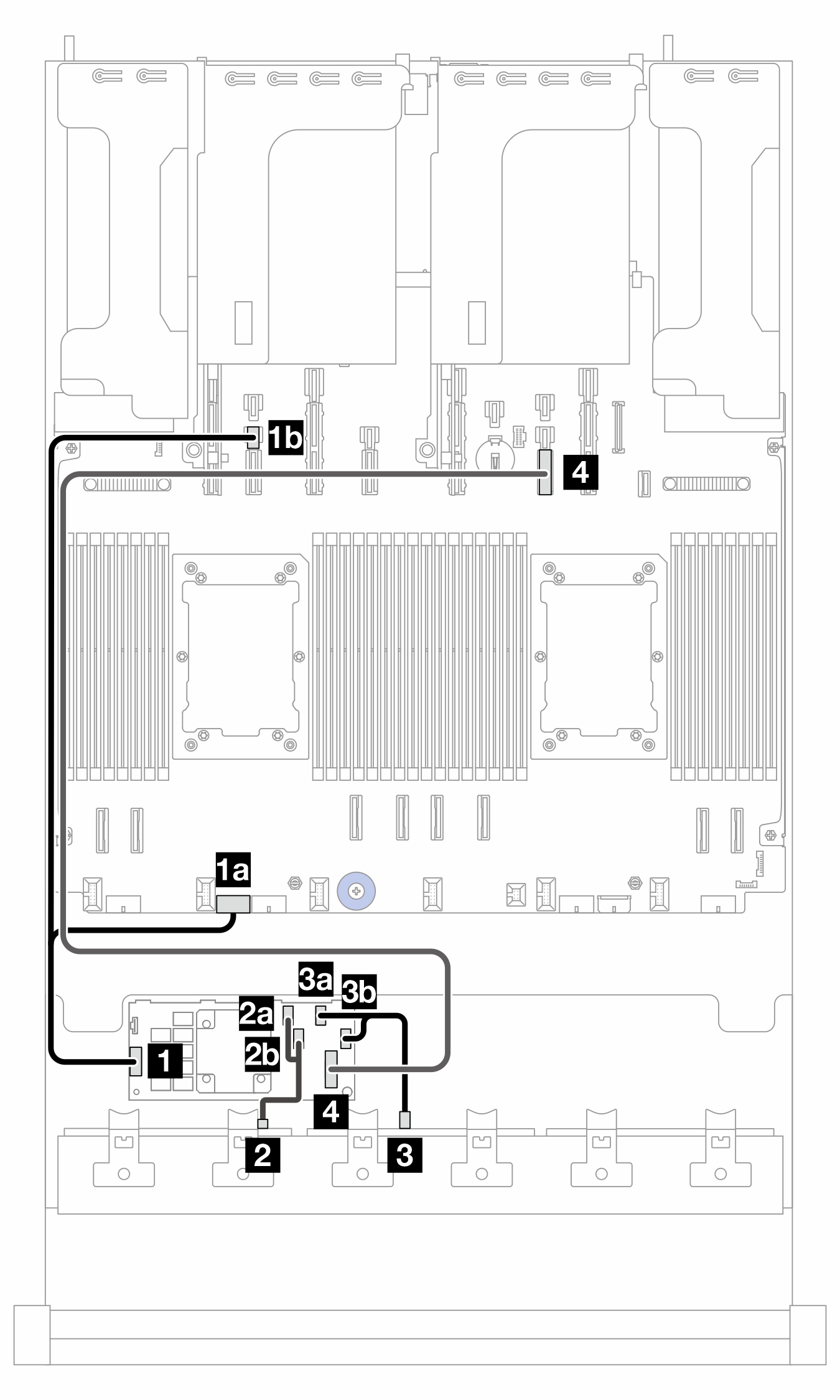

Figura 5. Disposición de los cables cuando hay un procesador instalado

2P: dos procesadores; 1P: un procesador; PB: placa del procesador
De (adaptador CFF 16i)HastaLongitud del cable
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR

  • 2P: 210 mm

  • 1P: 300/800 mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS

  • 140/140 mm

2b C1
3a C23 BP2: SAS3 BP2: SAS

  • 140/140 mm

3b C3
4 MB (CFF INPUT)4 PB: PCIe 74 PB: PCIe 10

  • 2P: 450 mm

  • 1P: 900 mm
