8 x 2.5 型 SAS/SATA + 8 x 2.5 型 AnyBay/NVMe

このトピックでは、8 x 2.5 型 SAS/SATA + 8 x 2.5 型 AnyBay/NVMe 構成のケーブル配線について説明します。

以下の表の構成番号は、説明のみを目的としています。
BP 構成ストレージ・コントローラー構成番号
8 x 2.5 型 SAS/SATA + 8 x 2.5 型 AnyBay (BP1 + BP2)2 x SFF 8i1
1 x SFF 16i2
1 x CFF 16i3
8 x 2.5 型 SAS/SATA + 8 x 2.5 型 NVMe (BP1 + BP2)1 x SFF 8i/16i4
1 x CFF 16i5

NVMe ケーブル配線 (構成 1/2/3/4/5)

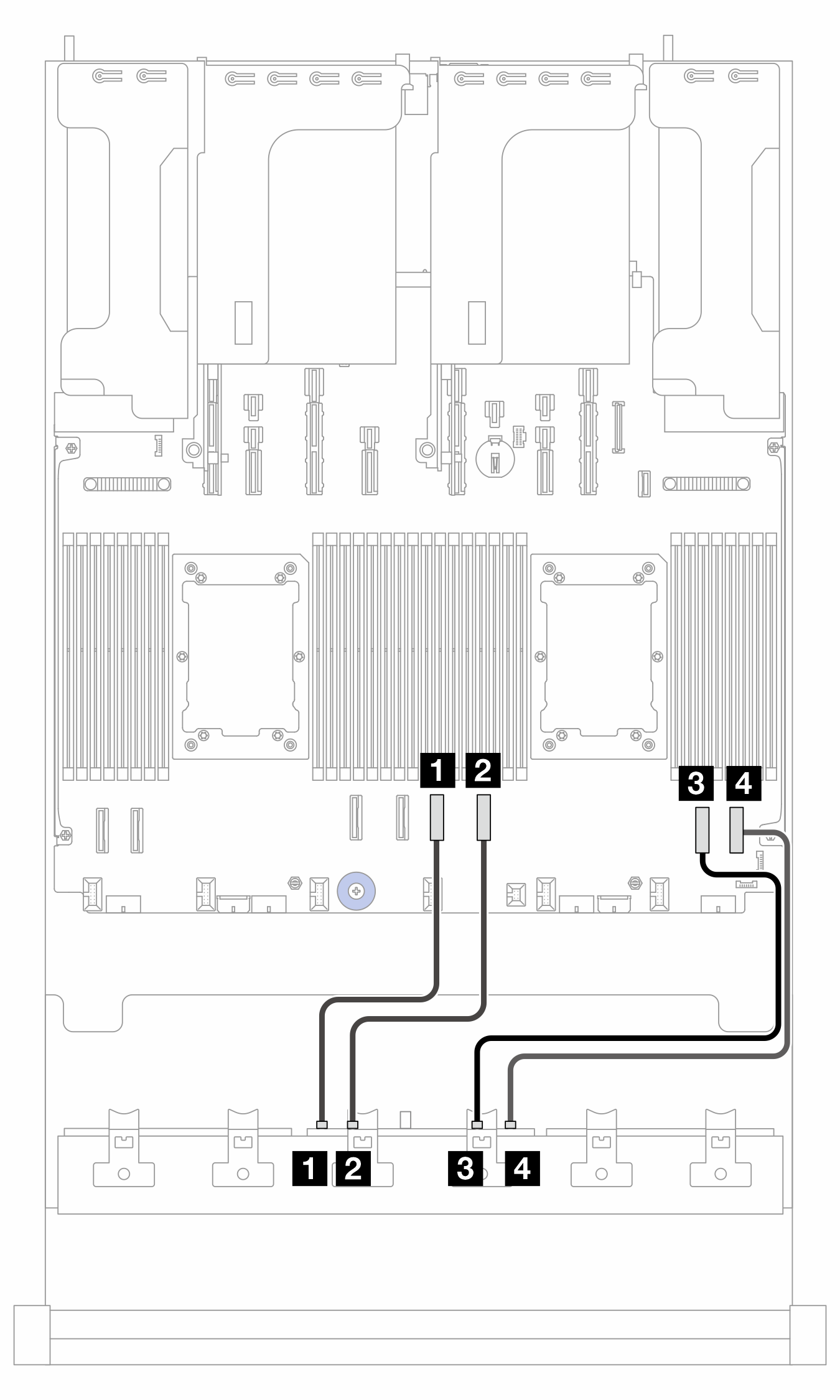

図 1. 2 つのプロセッサーが取り付けられている場合の BP2 への NVMe ケーブル配線

図 2. 1 つのプロセッサーが取り付けられている場合の BP2 への NVMe ケーブル配線

2P: プロセッサー x 2、1P: プロセッサー x 1
始点 (BP2)終点 (プロセッサー・ボード)ケーブルの長さ
2P1P
1 NVMe 0-11 PCIe 61 PCIe 4
  • 250 mm

2 NVMe 2-32 PCIe 52 PCIe 3
  • 250 mm

3 NVMe 4 ~ 53 PCIe 43 PCIe 2
  • 250 mm (PCIe 4)

  • 350 mm (PCIe 2)

4 NVMe 6 ~ 74 PCIe 34 PCIe 1
  • 250 mm (PCIe 3)

  • 350 mm (PCIe 1)

SFF 8i/16i アダプターへのケーブル配線 (構成 1/2/4)

  • アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。

  • ケーブル 2 は構成 4 には必要ありません。

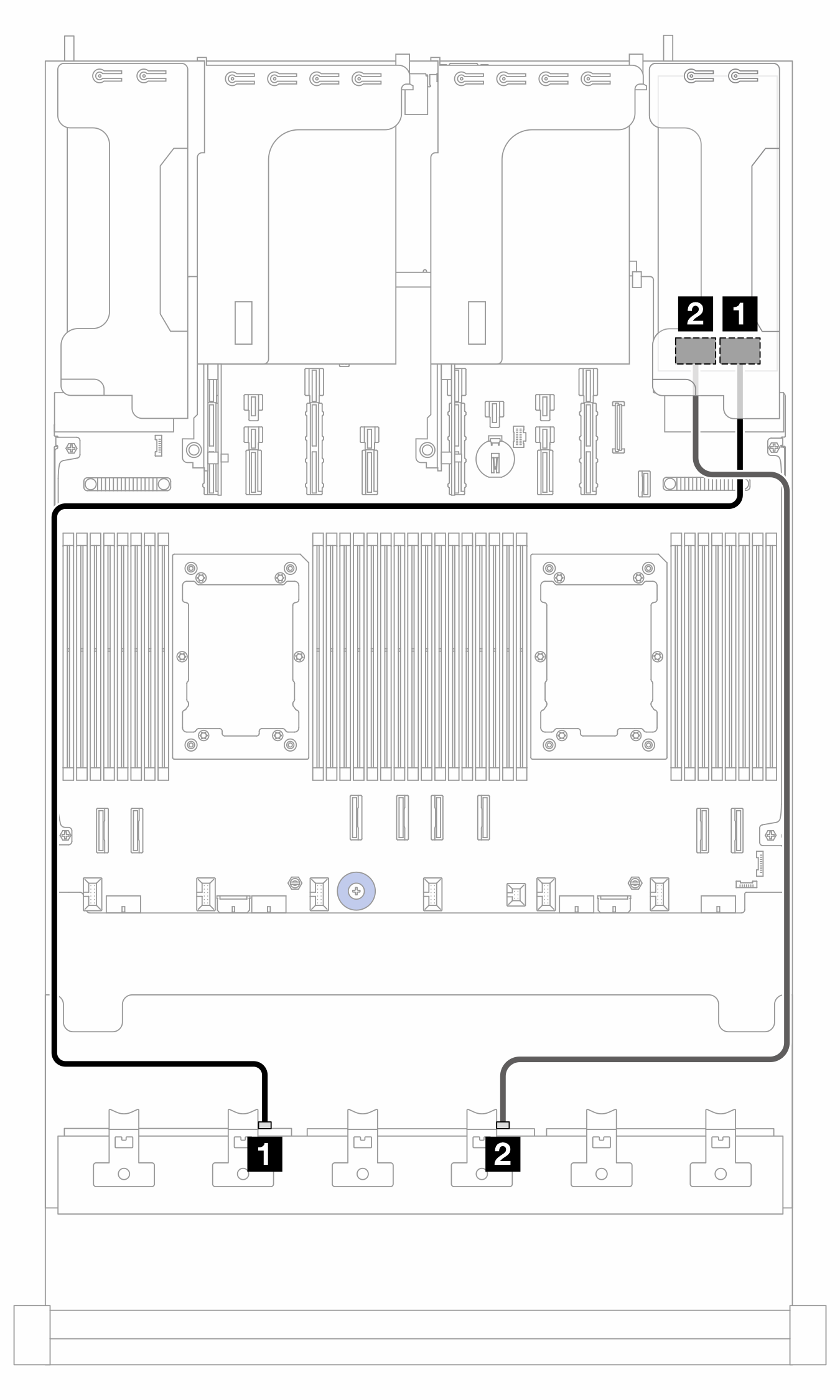

図 3. SFF 8i/16i アダプターへのケーブル配線

始点終点ケーブルの長さ
1 BP1: SAS1 8i アダプター:
  • Gen 4: C0

  • Gen 3: C0C1

1 16i アダプター:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
2 BP2: SAS2 8i アダプター:
  • Gen 4: C0

  • Gen 3: C0C1

2
  • Gen 4: C1

  • Gen 3: C2C3

900 mm

CFF 16i アダプターへのケーブル配線 (構成 3/5)

ケーブル 3 は構成 5 には必要ありません。

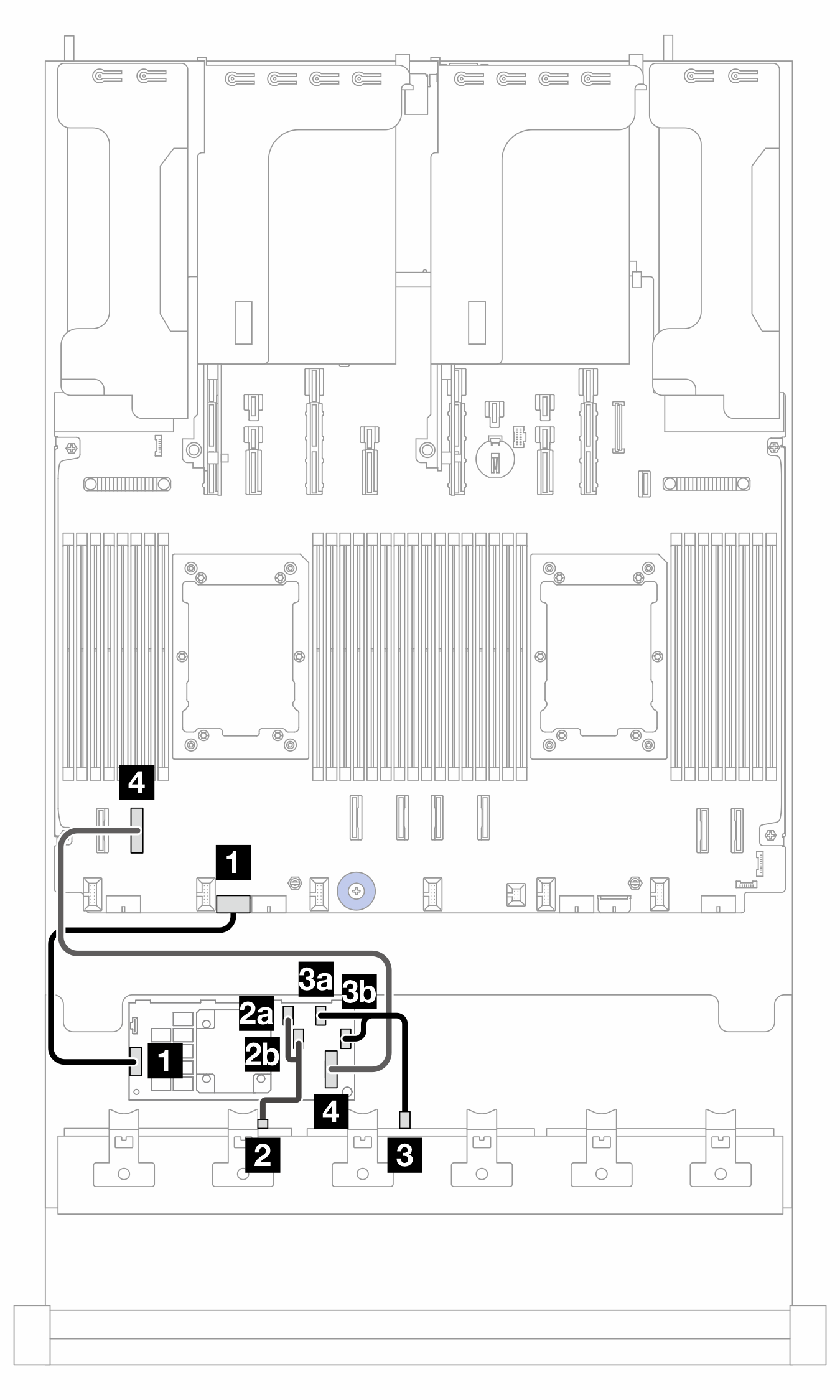

図 4. プロセッサーが 2 つ取り付けられている場合のケーブル配線

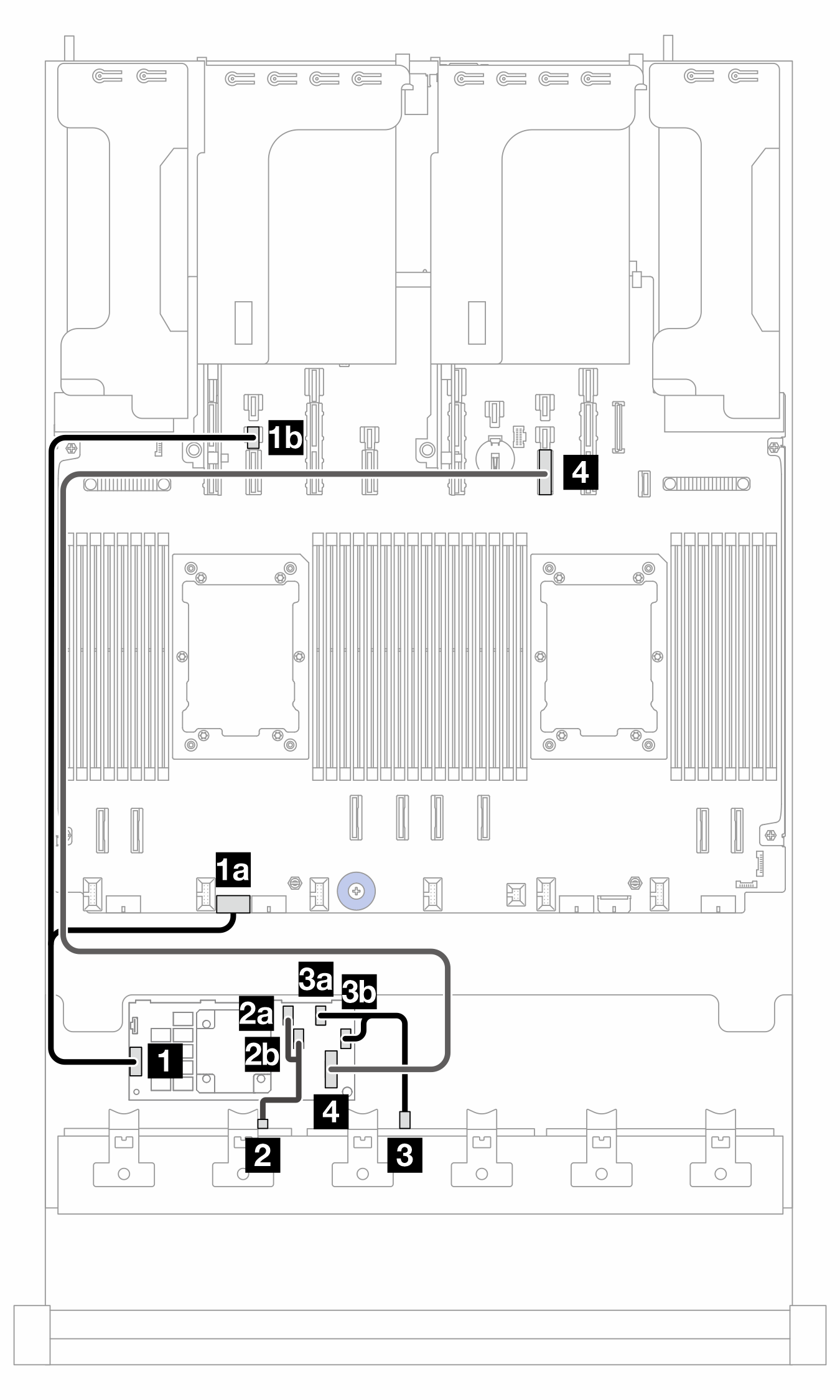

図 5. プロセッサーが 1 つ取り付けられている場合のケーブル配線

2P: プロセッサー x 2、1P: プロセッサー x 1; PB: プロセッサー・ボード
始点 (CFF 16i アダプター)終点ケーブルの長さ
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR
  • 2P: 210 mm

  • 1P: 300/800 mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS
  • 140/140 mm

2b C1
3a C23 BP2: SAS3 BP2: SAS
  • 140/140 mm

3b C3
4 MB (CFF INPUT)4 PB: PCIe 74 PB: PCIe 10
  • 2P: 450 mm

  • 1P: 900 mm
