SAS/SATA a 8 vani da 2,5" + AnyBay/NVMe a 8 vani da 2,5"

Questo argomento fornisce informazioni sull'instradamento dei cavi per la configurazione SAS/SATA a 8 vani da 2,5" + AnyBay/NVMe a 8 vani da 2,5".

I numeri di configurazione riportati nella tabella seguente sono solo a scopo descrittivo.
Configurazione BPController di storageN. configurazione
SAS/SATA a 8 vani da 2,5" + AnyBay a 8 vani da 2,5" (BP1 + BP2)2 x SFF 8i1
1 x SFF 16i2
1 x CFF 16i3
SAS/SATA a 8 vani da 2,5" + NVMe a 8 vani da 2,5" (BP1 + BP2)1 x SFF 8i/16i4
1 x CFF 16i5

Instradamento dei cavi NVMe (config. 1/2/3/4/5)

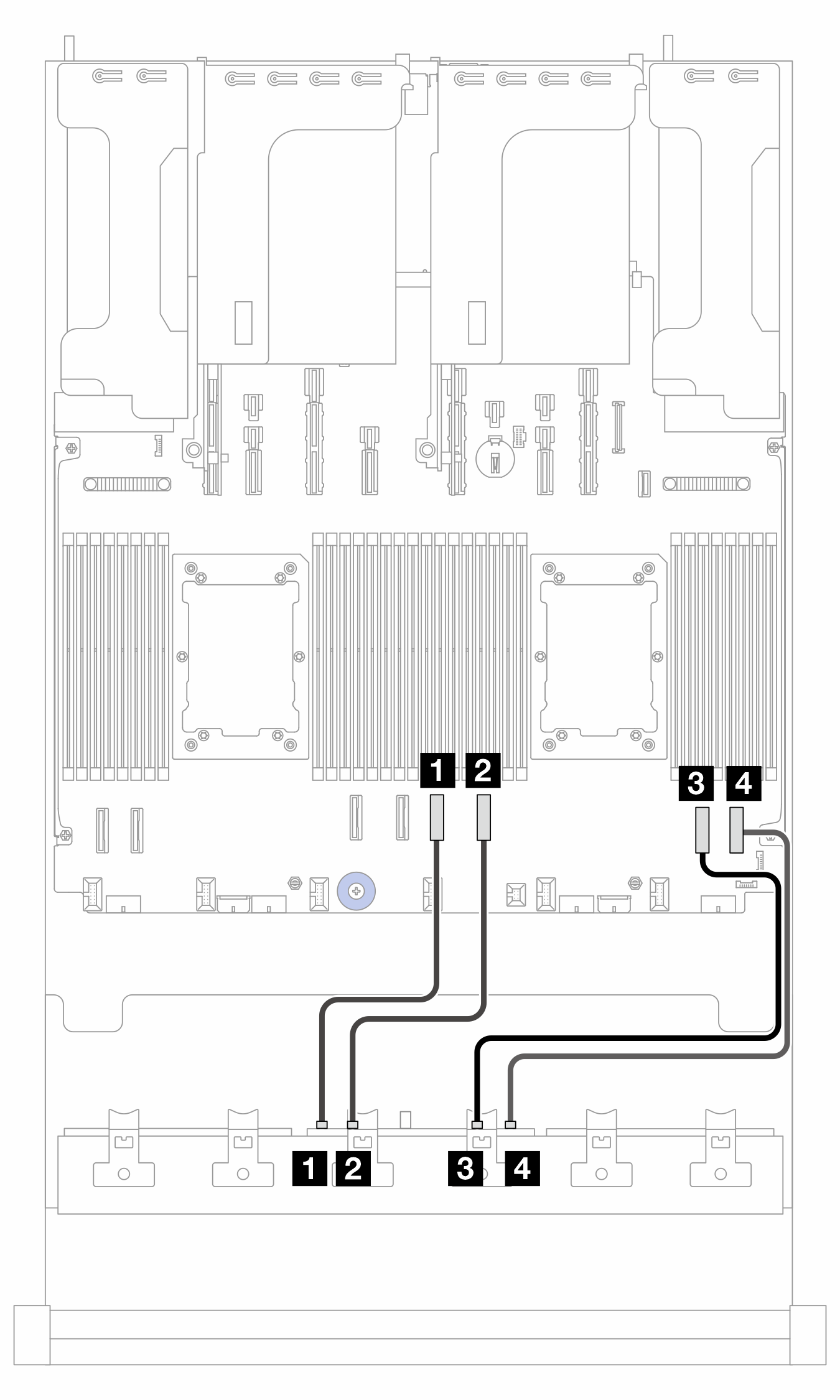

Figura 1. Instradamento dei cavi NVMe a BP2 quando sono installati due processori

Figura 2. Instradamento dei cavi NVMe a BP2 quando è installato un processore

2P: due processori; 1P: un processore
Da (BP2)A (scheda del processore)Lunghezza del cavo
2P1P
1 NVMe 0-11 PCIe 61 PCIe 4
  • 250 mm

2 NVMe 2-32 PCIe 52 PCIe 3
  • 250 mm

3 NVMe 4-53 PCIe 43 PCIe 2
  • 250 mm (PCIe 4)

  • 350 mm (PCIe 2)

4 NVMe 6-74 PCIe 34 PCIe 1
  • 250 mm (PCIe 3)

  • 350 mm (PCIe 1)

Instradamento dei cavi all'adattatore SFF 8i/16i (config. 1/2/4)

Nota
  • La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.

  • Il cavo 2 non è necessario nella configurazione 4.

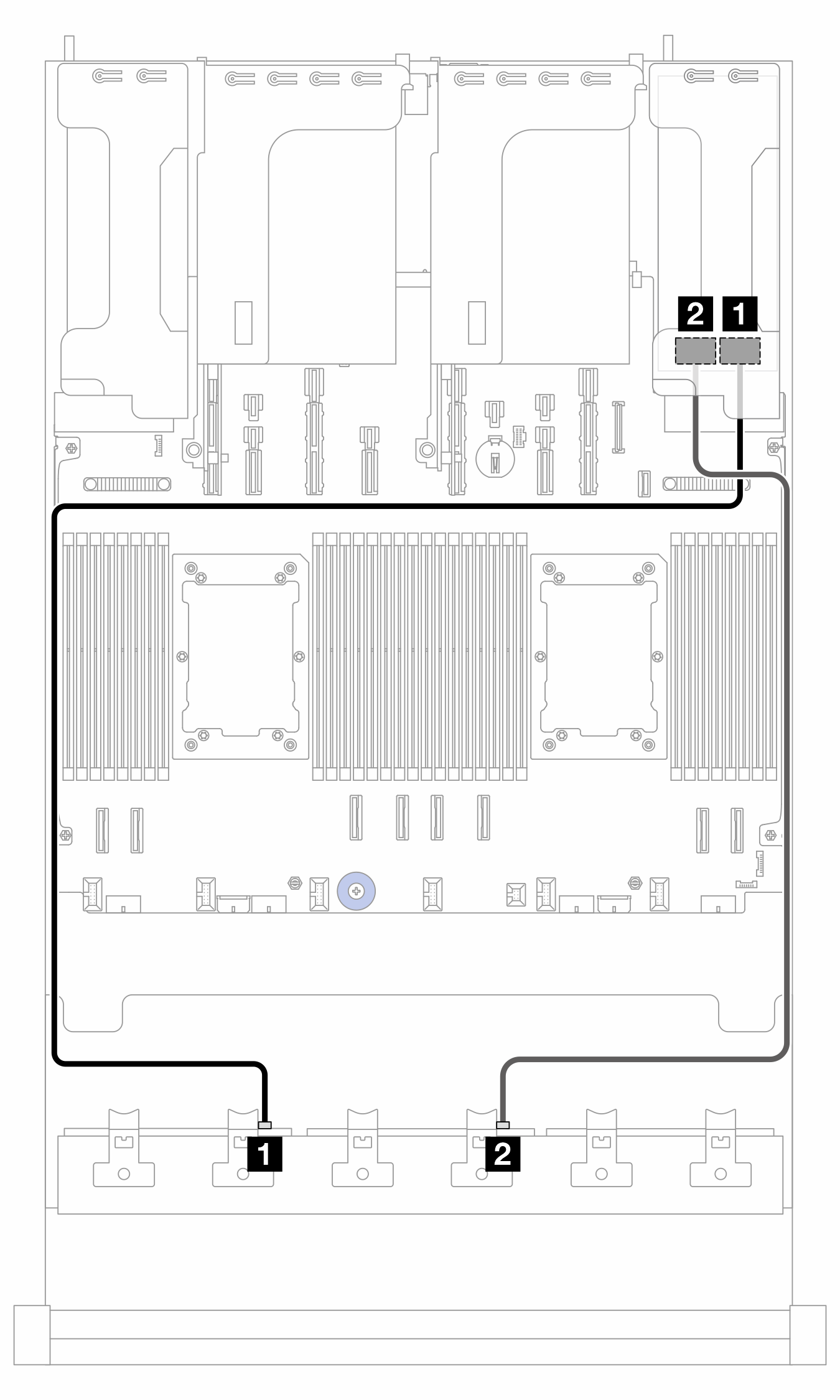

Figura 3. Instradamento dei cavi all'adattatore SFF 8i/16i

DaALunghezza del cavo
1 BP1: SAS1 Adattatore 8i:
  • Gen 4: C0

  • Gen 3: C0C1

1 Adattatore 16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 mm
2 BP2: SAS2 Adattatore 8i:
  • Gen 4: C0

  • Gen 3: C0C1

2
  • Gen 4: C1

  • Gen 3: C2C3

900 mm

Instradamento dei cavi all'adattatore CFF 16i (config. 3/5)

Nota
Il cavo 3 non è necessario nella configurazione 5.

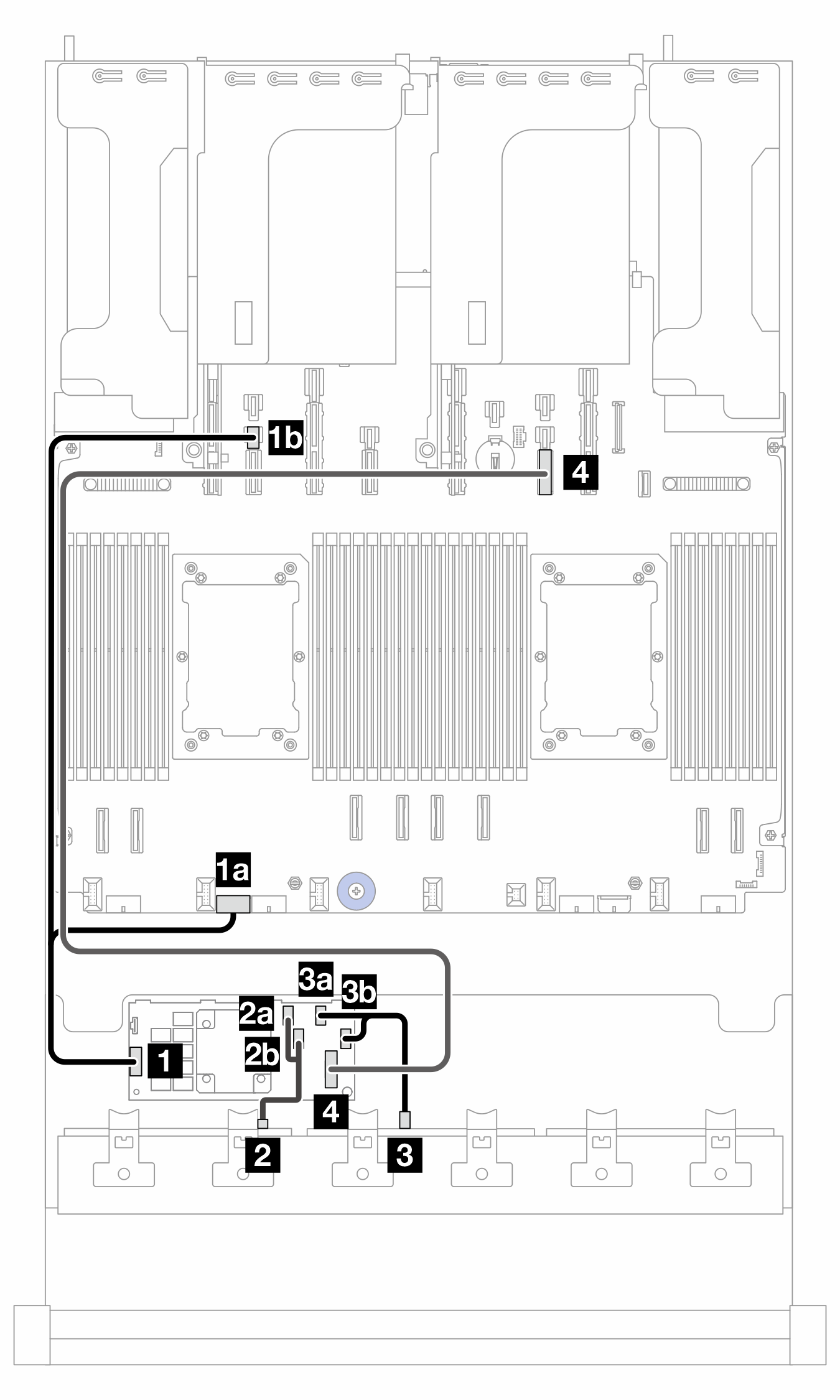

Figura 4. Instradamento dei cavi quando sono installati due processori

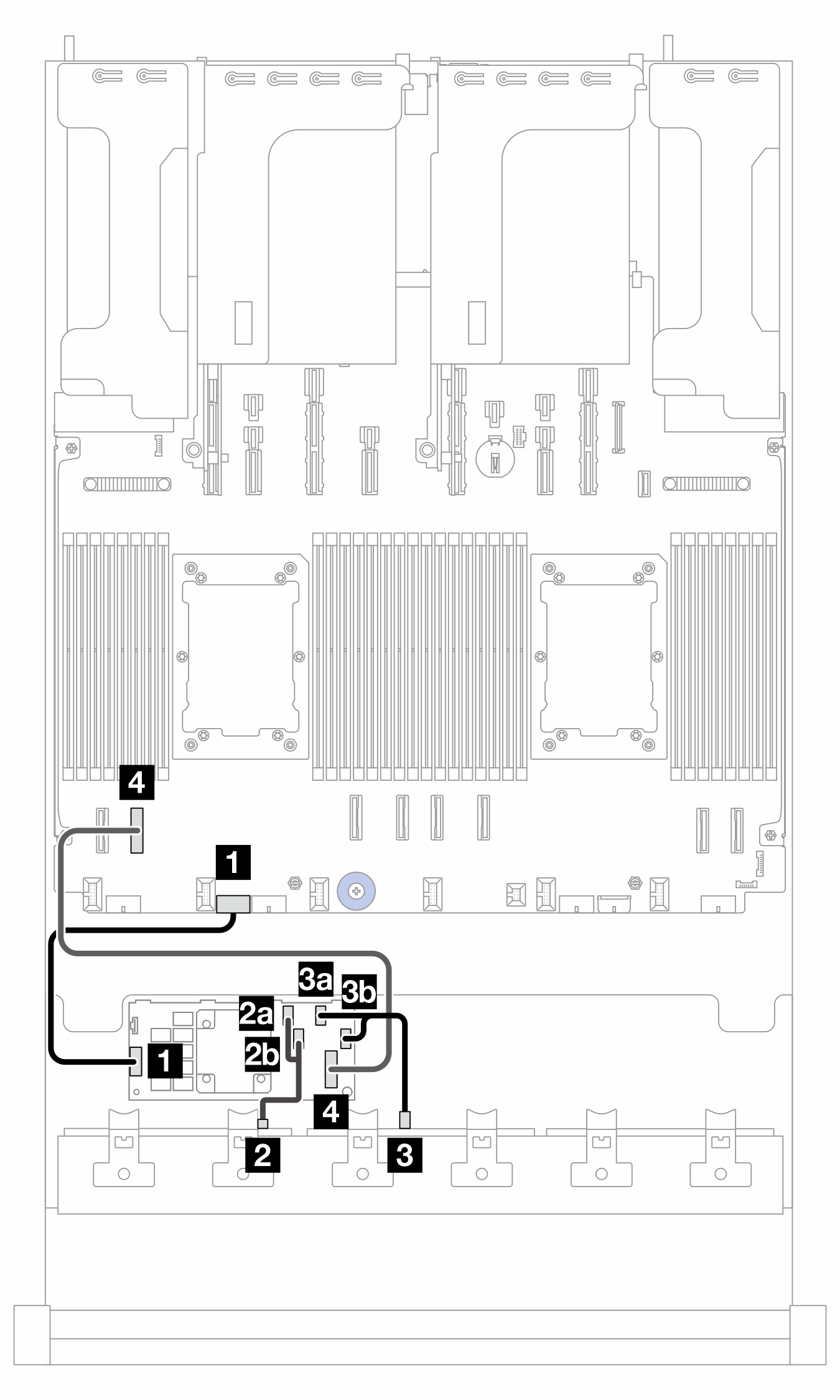

Figura 5. Instradamento dei cavi quando è installato un processore

2P: due processori; 1P: un processore; PB: scheda del processore
Da (adattatore CFF 16i)ALunghezza del cavo
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR
  • 2P: 210 mm

  • 1P: 300/800 mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS
  • 140/140 mm

2b C1
3a C23 BP2: SAS3 BP2: SAS
  • 140/140 mm

3b C3
4 MB (CFF INPUT)4 PB: PCIe 74 PB: PCIe 10
  • 2P: 450 mm

  • 1P: 900 mm
