8 x 2,5 pouces SAS/SATA + 8 x 2,5 pouces AnyBay/NVMe

La présente rubrique fournit des informations sur le cheminement des câbles pour la configuration 8 x 2,5 pouces SAS/SATA + 8 x 2,5 pouces AnyBay/NVMe.

Les numéros de configuration du tableau ci-dessous ne figurent qu'à des fins descriptives.
Config. du fond de panierContrôleur de stockageN° de config.
8 x 2,5 pouces SAS/SATA + 8 x 2,5 pouces AnyBay (fond de panier 1 + fond de panier 2)2 x SFF 8i1
1 x SFF 16i2
1 x CFF 16i3
8 x 2,5 pouces SAS/SATA + 8 x 2,5 pouces NVMe (fond de panier 1 + fond de panier 2)1 SFF 8i/16i4
1 x CFF 16i5

Cheminement des câbles NVMe (config. 1/2/3/4/5)

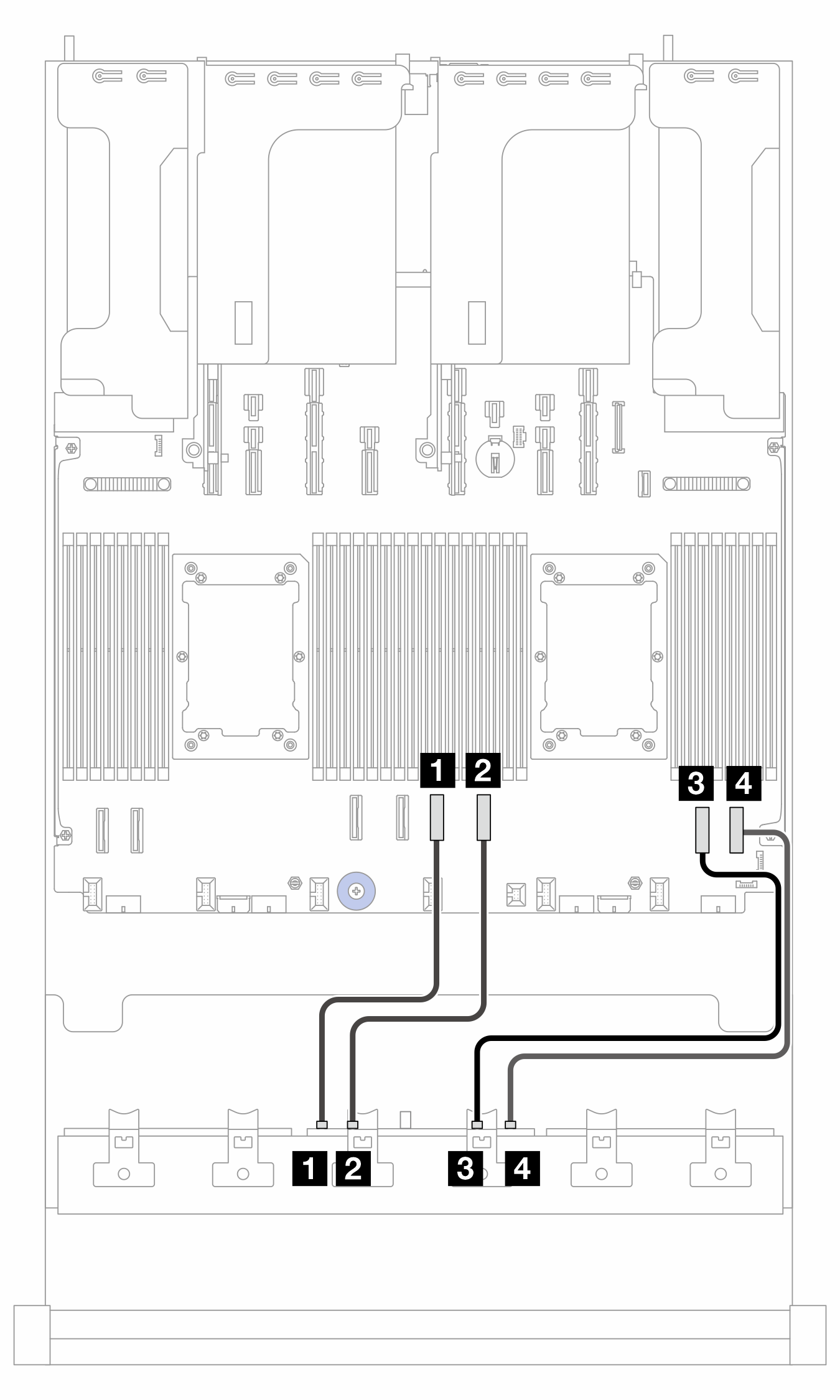

Figure 1. Cheminement des câbles NVMe vers le fond de panier 2 quand deux processeurs sont installés

Figure 2. Cheminement des câbles NVMe vers le fond de panier 2 quand un seul processeur est installé

2P : deux processeurs ; 1P : un processeur
De (fond de panier 2)Vers (carte du processeur)Longueur de câble
2P1P
1 NVMe 0-11 PCIe 61 PCIe 4
  • 250 mm

2 NVMe 2-32 PCIe 52 PCIe 3
  • 250 mm

3 NVMe 4 à 53 PCIe 43 PCIe 2
  • 250 mm (PCIe 4)

  • 350 mm (PCIe 2)

4 NVMe 6 à 74 PCIe 34 PCIe 1
  • 250 mm (PCIe 3)

  • 350 mm (PCIe 1)

Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 1/2/4)

Remarque
  • L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.

  • Le câble 2 n’est pas nécessaire dans la configuration 4.

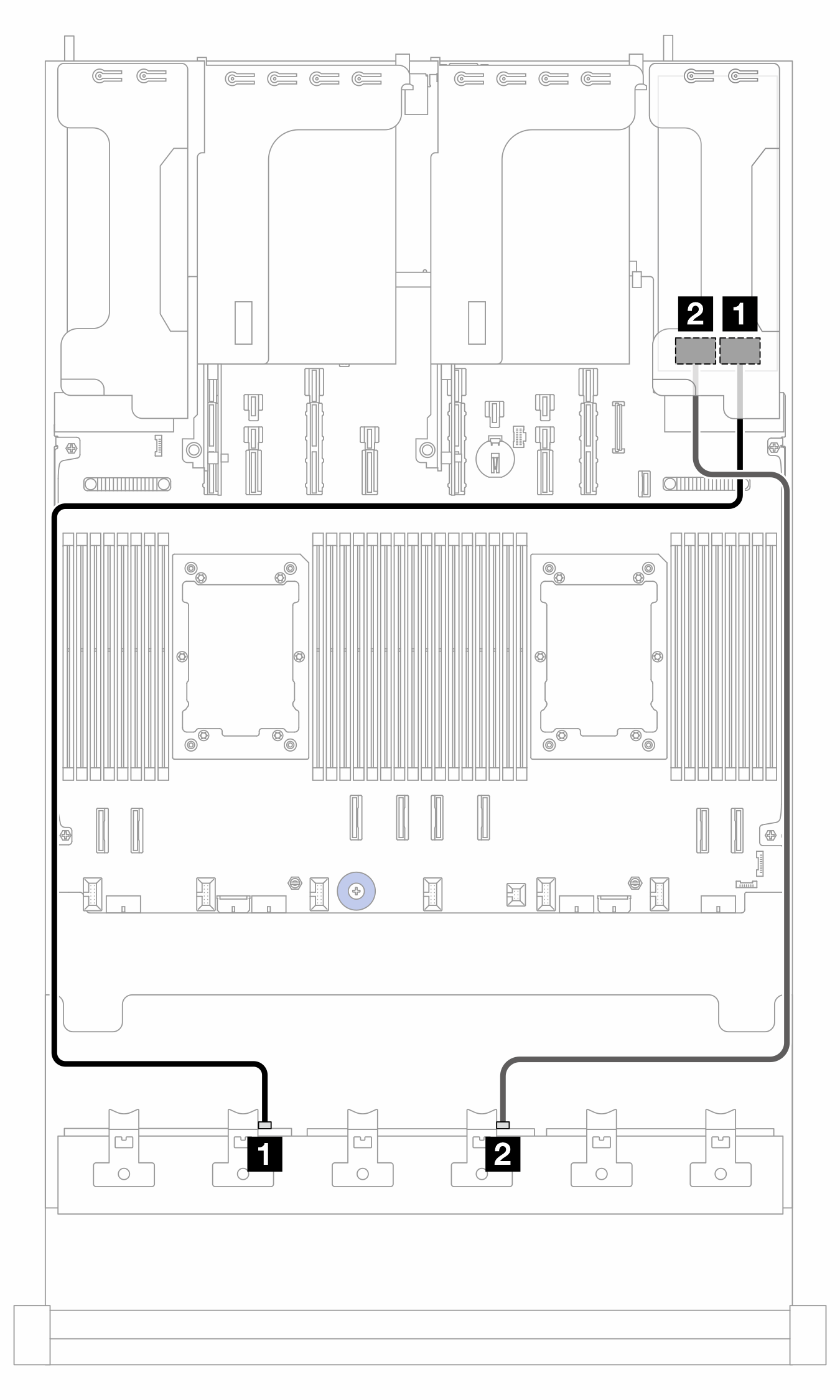

Figure 3. Cheminement des câbles vers l’adaptateur SFF 8i/16i

À partir deVersLongueur de câble
1 Fond de panier 1 : SAS1 Adaptateur 8i :
  • Gen 4 : C0

  • Gen 3 : C0C1

1 Adaptateur 16i :
  • Gen 4 : C0

  • Gen 3 : C0C1

900 mm
2 Fond de panier 2 : SAS2 Adaptateur 8i :
  • Gen 4 : C0

  • Gen 3 : C0C1

2
  • Gen 4 : C1

  • Gen 3 : C2C3

900 mm

Cheminement des câbles vers l’adaptateur CFF 16i (config. 3/5)

Remarque
Le câble 3 n’est pas nécessaire dans la configuration 5.

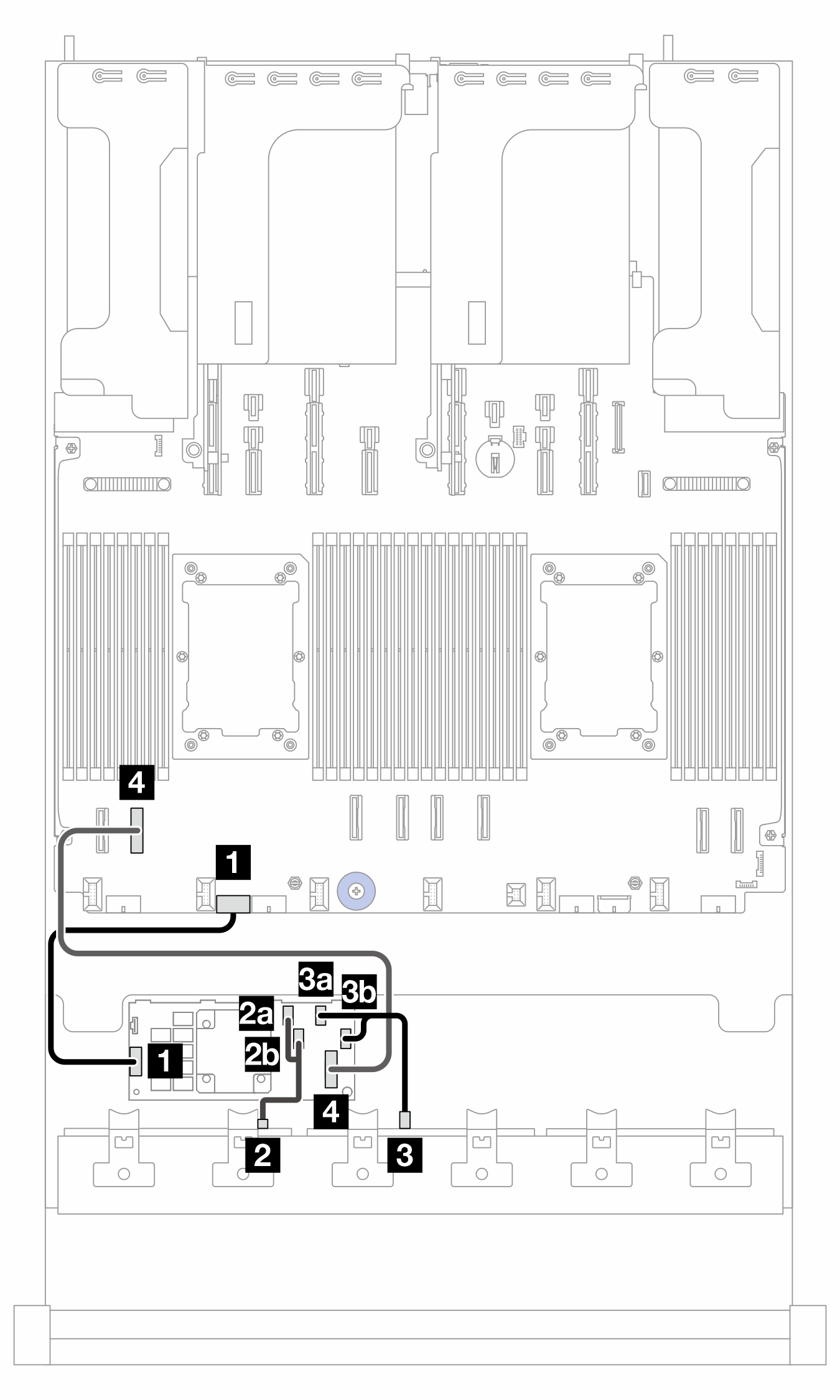

Figure 4. Cheminement des câbles lorsque deux processeurs sont installés

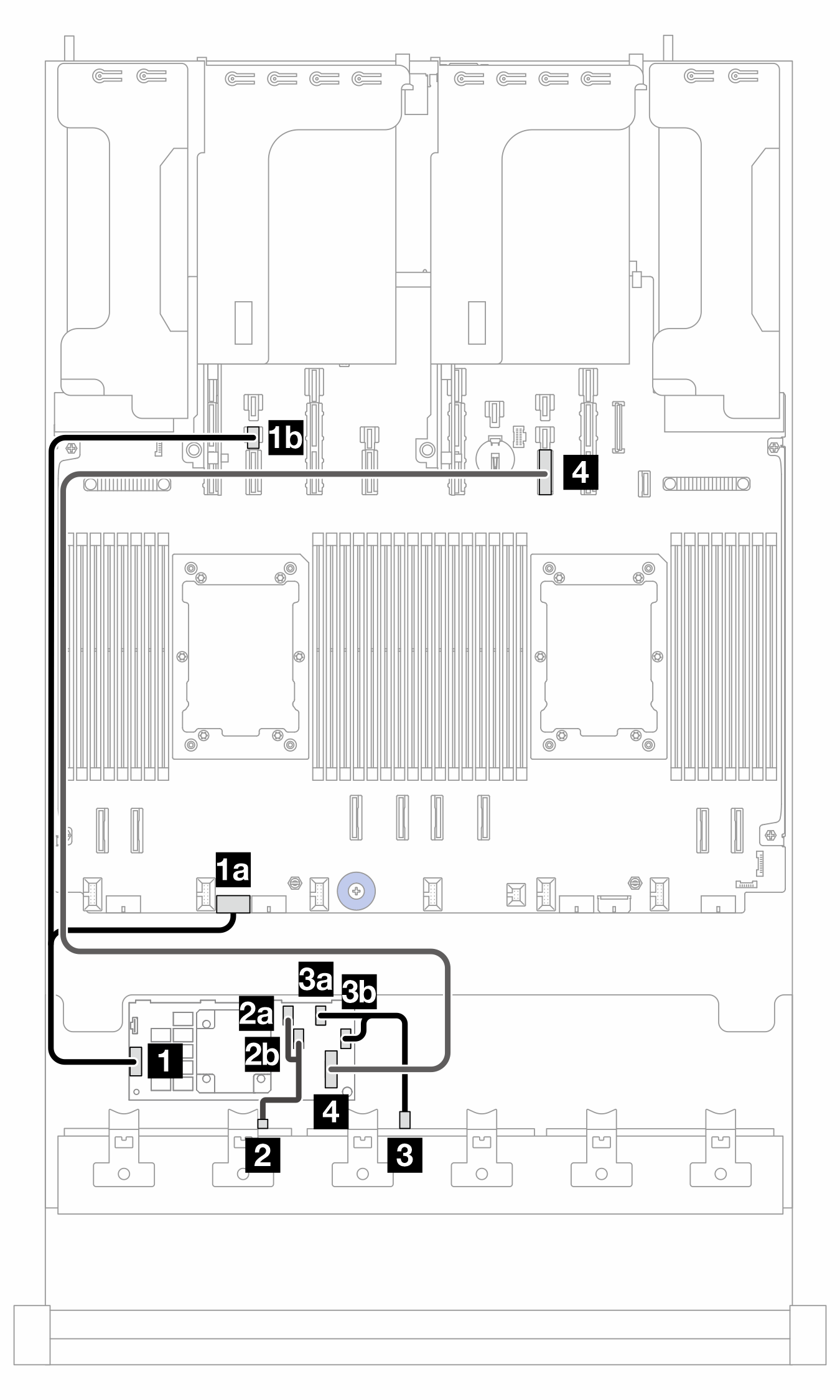

Figure 5. Cheminement des câbles lorsqu’un processeur est installé

2P : deux processeurs ; 1P : un processeur; PB : carte du processeur
De (adaptateur CFF 16i)VersLongueur de câble
2P1P
1 POWER

1 PB: RAID PWR

1a PB: RAID PWR
  • 2P : 210 mm

  • 1P : 300/800 mm

1b Fond de panier : Alimentation 14
2a C02 Fond de panier 1 : SAS2 Fond de panier 1 : SAS
  • 140/140 mm

2b C1
3a C23 Fond de panier 2 : SAS3 Fond de panier 2 : SAS
  • 140/140 mm

3b C3
4 MB (CFF INPUT)4 Fond de panier : PCIe 74 Fond de panier : PCIe 10
  • 2P : 450 mm

  • 1P : 900 mm
