8/16/24 x 2,5 pouces AnyBay/NVMe

Cette rubrique fournit des informations sur le cheminement des câbles pour la configuration 8 x 2,5 pouces/16 x 2,5 pouces/24 x 2,5 pouces AnyBay/NVMe.

Les numéros de configuration du tableau ci-dessous ne figurent qu'à des fins descriptives.
Config. du fond de panierContrôleur de stockageN° de config.
8 x 2,5 pouces NVMe (BP1)N/A1
8 x 2,5 pouces AnyBay (BP1)1 SFF 8i/16i2
1 x CFF 16i3
16 x 2,5 pouces NVMe (BP1 + BP2)N/A4
24 x 2,5 pouces NVMe (BP1 + BP2 + BP3)N/A5

Cheminement des câbles NVMe (config. 1/2/3)​

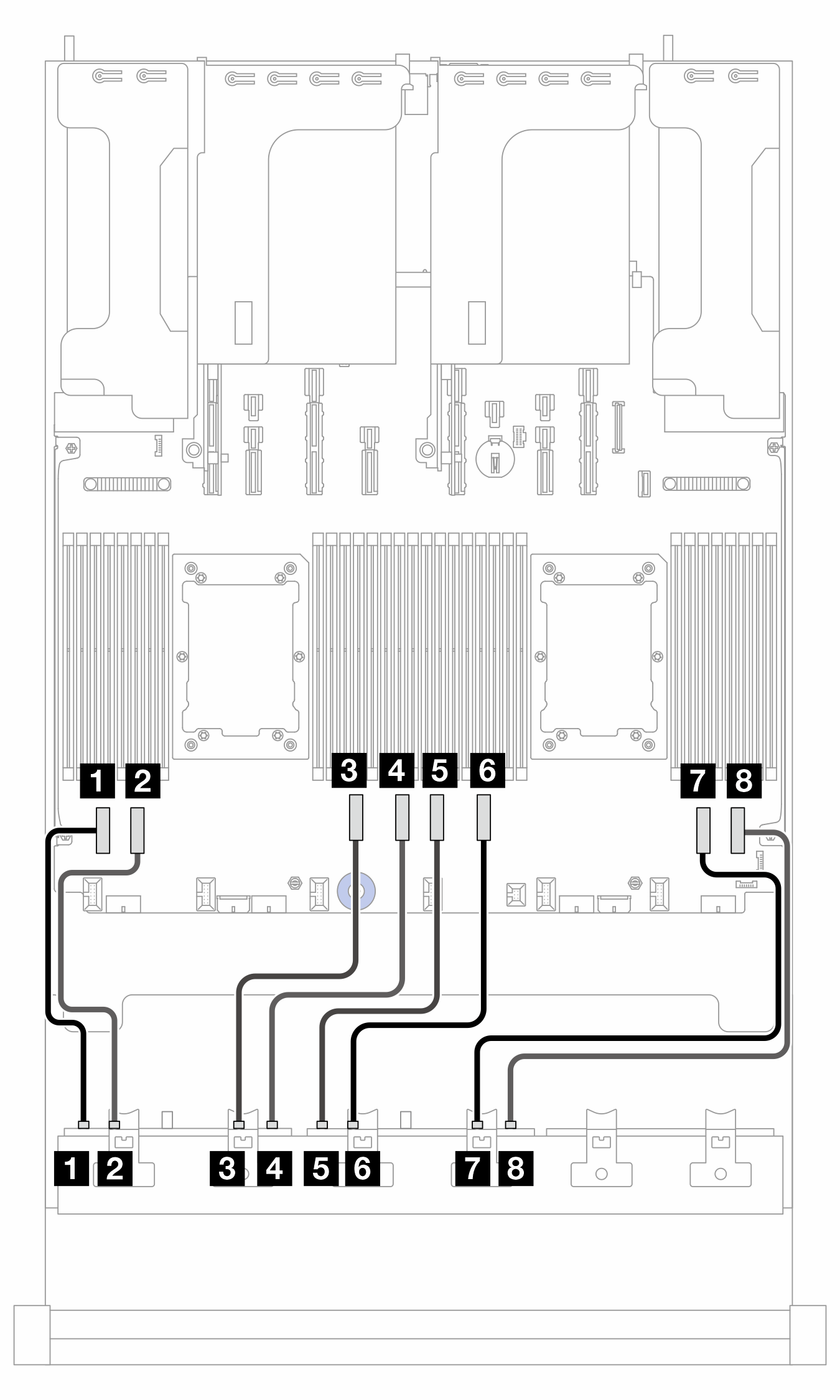

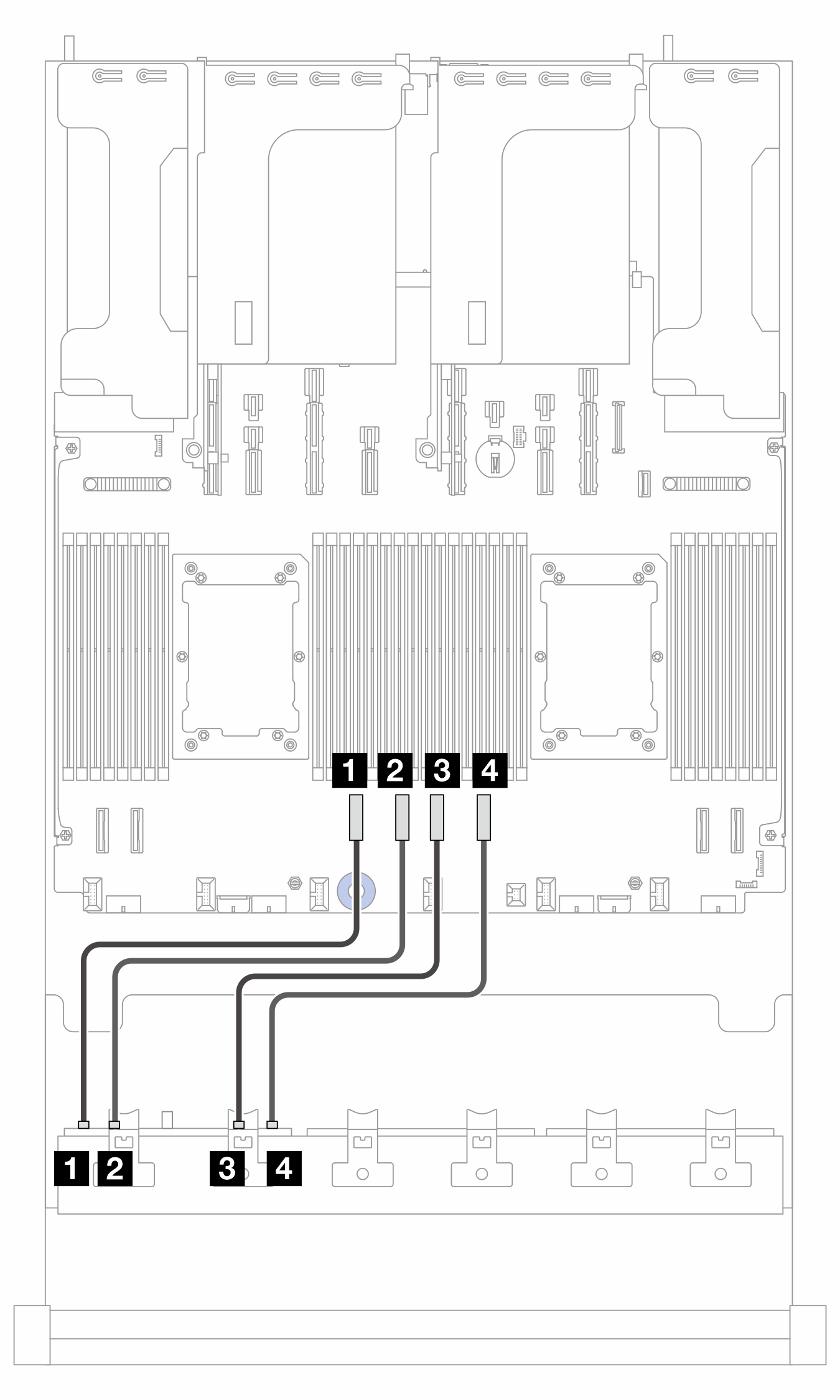

Figure 1. Cheminement des câbles lorsque deux processeurs sont installés

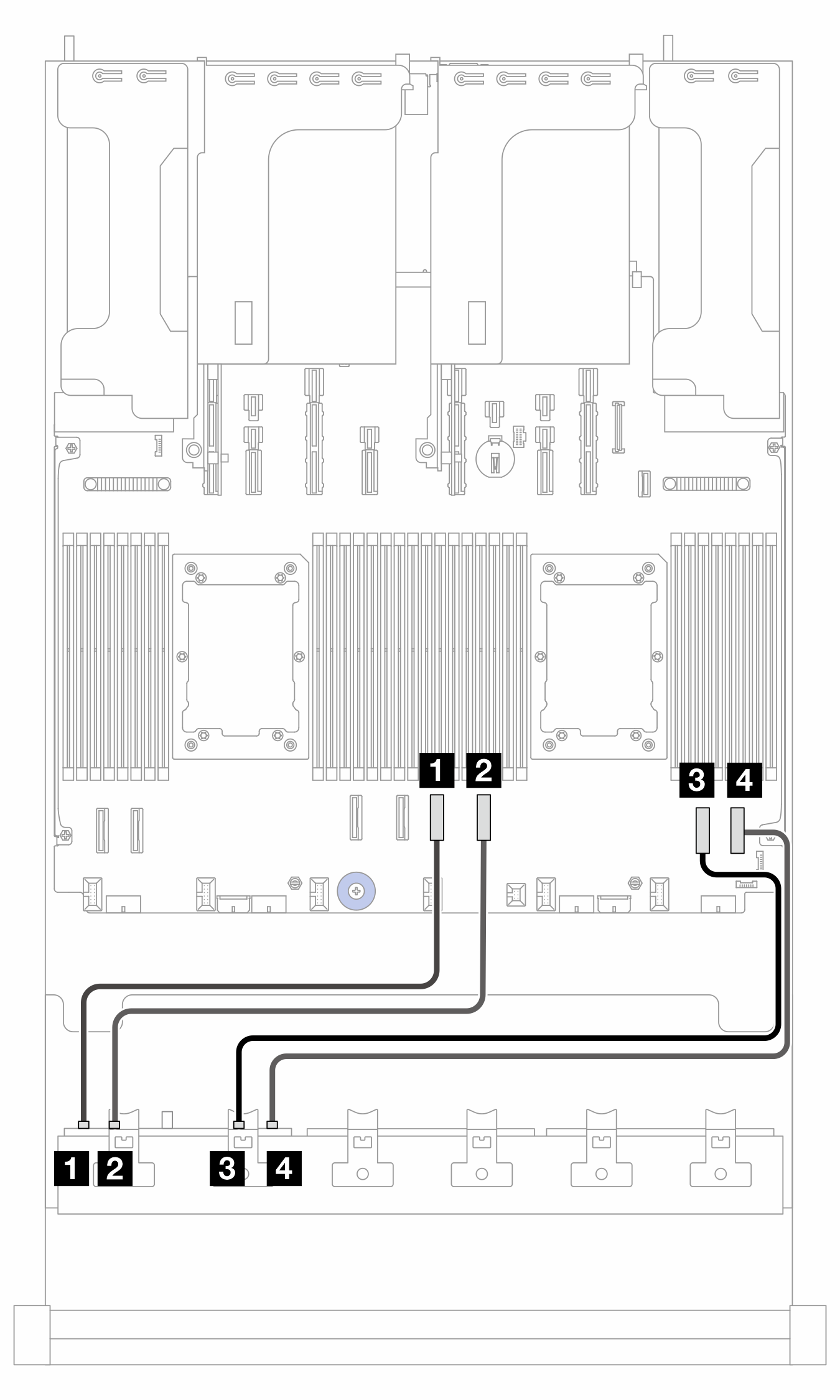

Figure 2. Cheminement des câbles lorsqu’un processeur est installé

2P : deux processeurs ; 1P : un processeur
De (BP1)Vers (carte du processeur)Longueur de câble
2P1P
1 NVMe 0-11 PCIe 61 PCIe 4

  • 350 mm

2 NVMe 2-32 PCIe 52 PCIe 3

  • 350 mm

3 NVMe 4 à 53 PCIe 43 PCIe 2

  • 350 mm (PCIe 4)

  • 550 mm (PCIe 2)

4 NVMe 6 à 74 PCIe 34 PCIe 1

  • 350 mm (PCIe 3)

  • 550 mm (PCIe 1)

Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 2)​

Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.

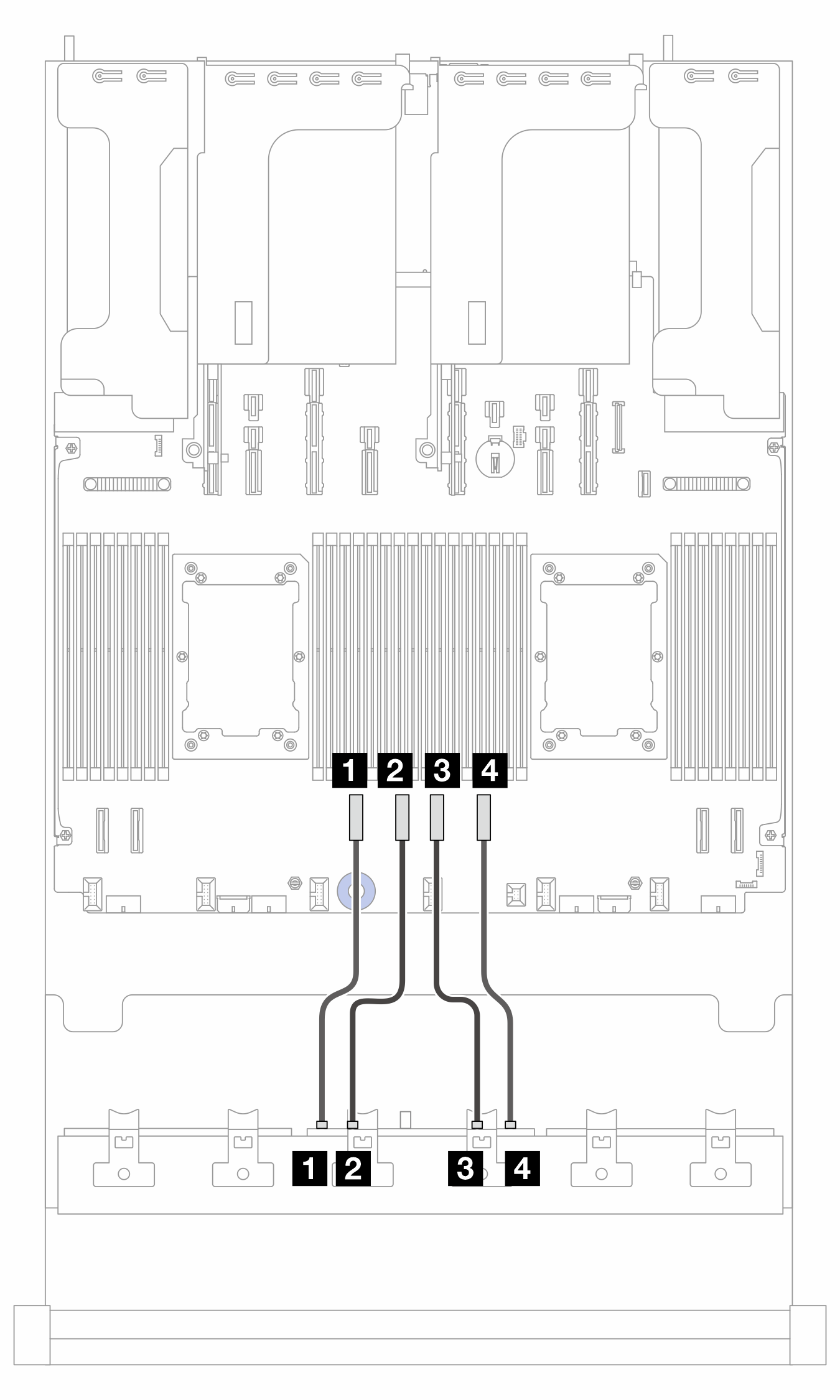

Figure 3. Cheminement des câbles vers l’adaptateur SFF 8i/16i

À partir deVersLongueur de câble
1 BP1 : SAS1 Adaptateur 8i/16i :

  • Gen 4 : C0

  • Gen 3 : C0C1

900 mm

Cheminement des câbles vers l’adaptateur CFF 16i (config. 3)​

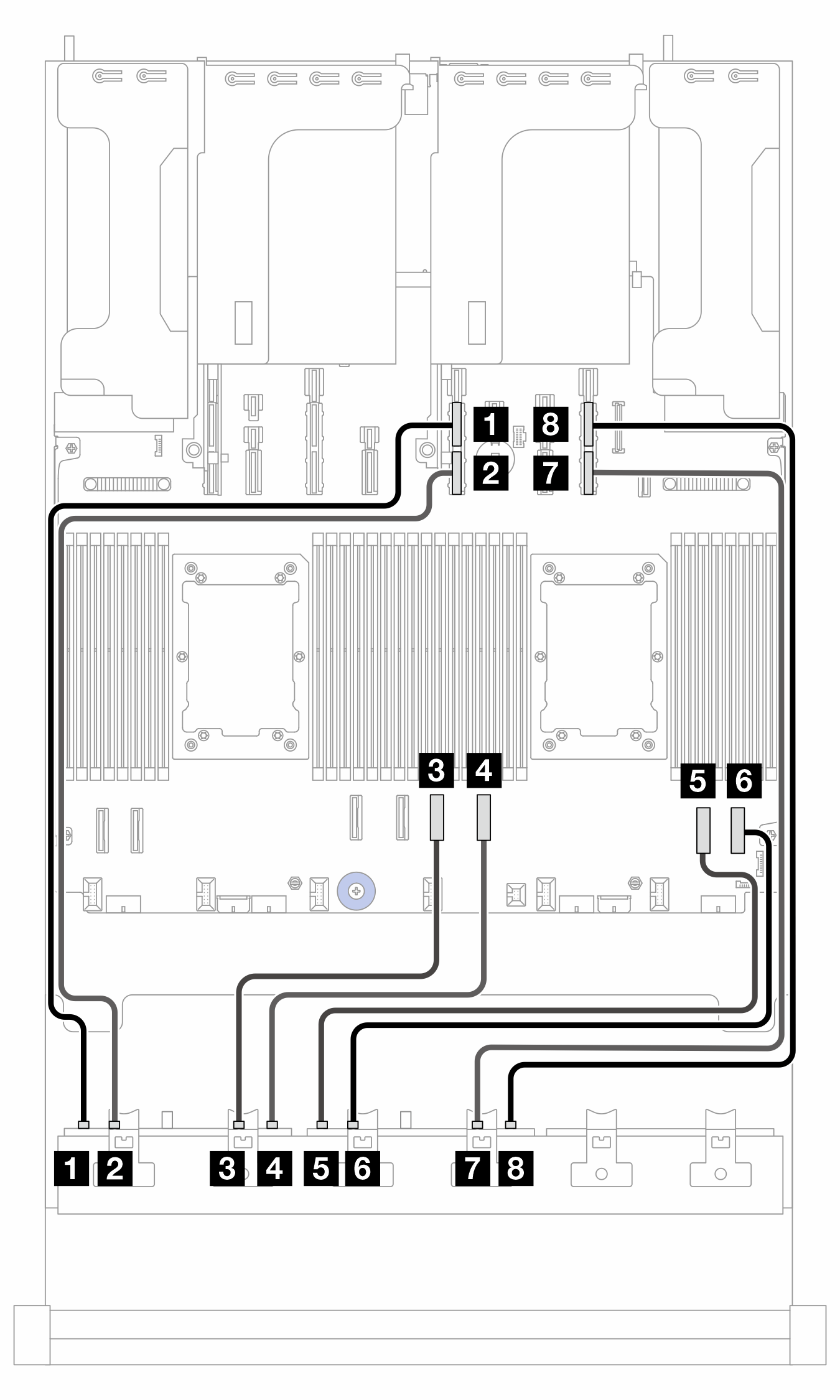

Figure 4. Cheminement des câbles lorsque deux processeurs sont installés

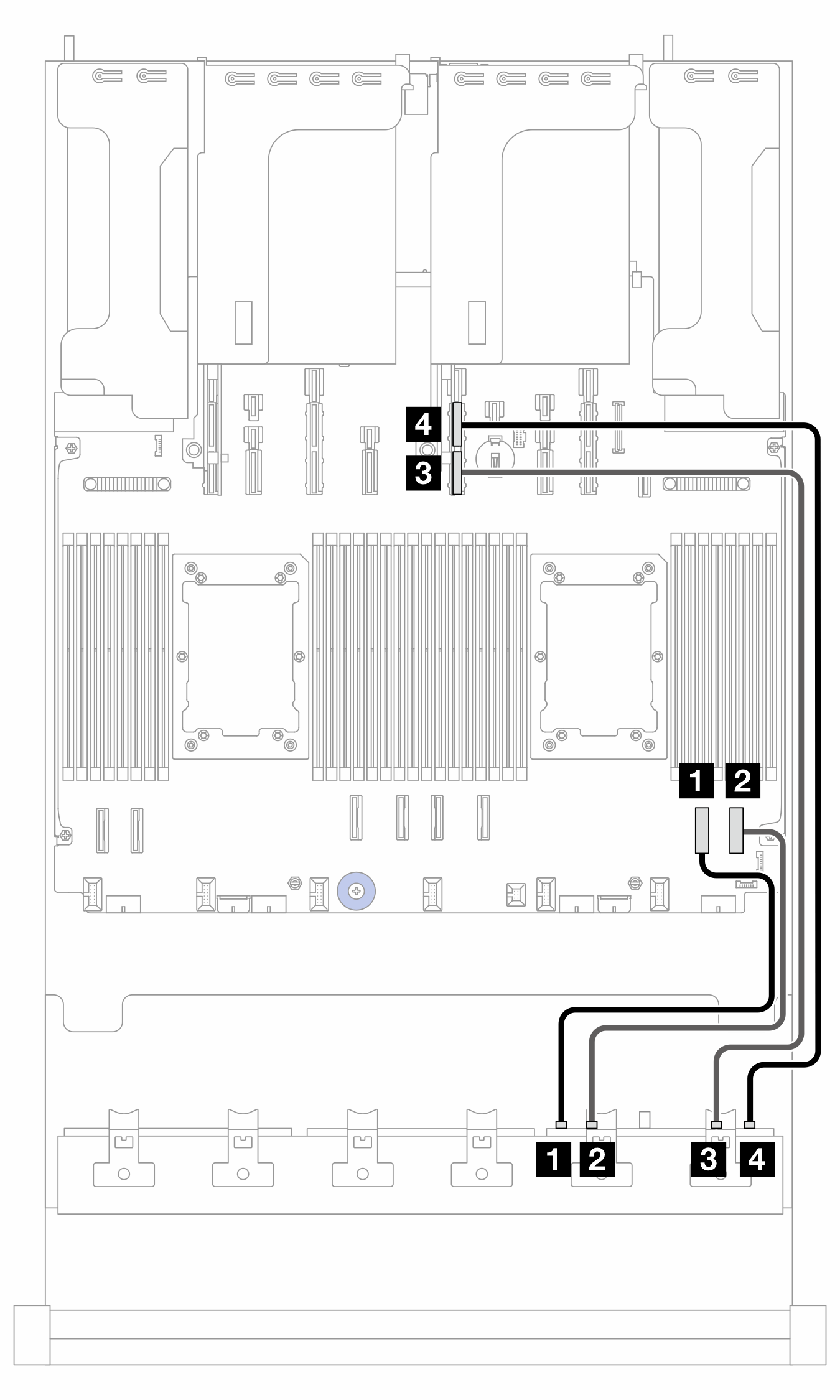

Figure 5. Cheminement des câbles lorsqu’un processeur est installé

PB : carte du processeur; 2P : deux processeurs ; 1P : un processeur
De (adaptateur CFF 16i)VersLongueur de câble
2P1P
1 POWER1 PB: RAID PWR1a PB: RAID PWR

  • 2P : 210 mm

  • 1P : 300/800 mm

1b Fond de panier : Alimentation 14
2a C02 BP1 : SAS2 BP1 : SAS

  • 140/140 mm

2b C1
3 MB (CFF INPUT)3 Fond de panier : PCIe 73 Fond de panier : PCIe 10

  • 2P : 450 mm

  • 1P : 900 mm

Cheminement des câbles NVMe (config. 4)​

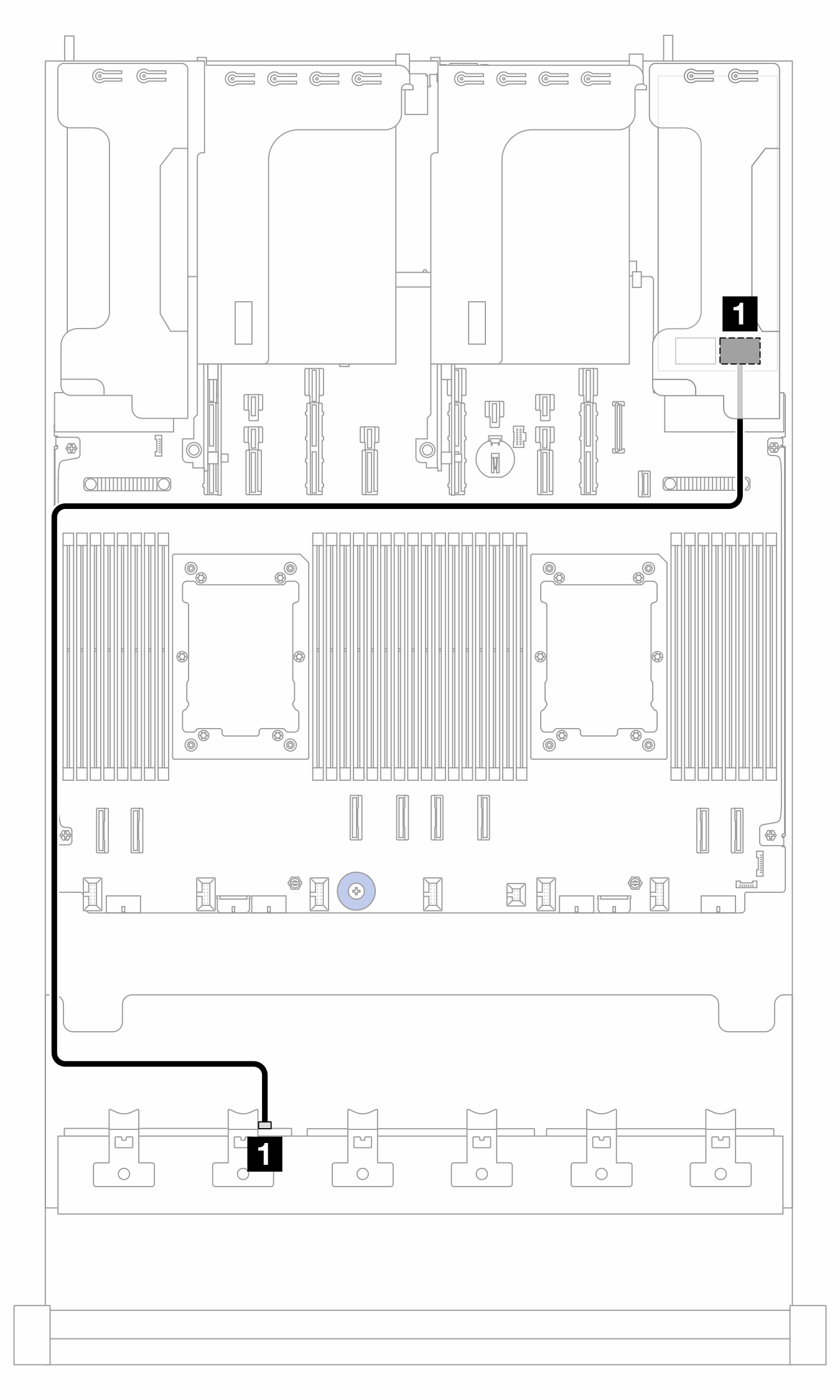

Figure 6. Cheminement des câbles lorsque deux processeurs sont installés

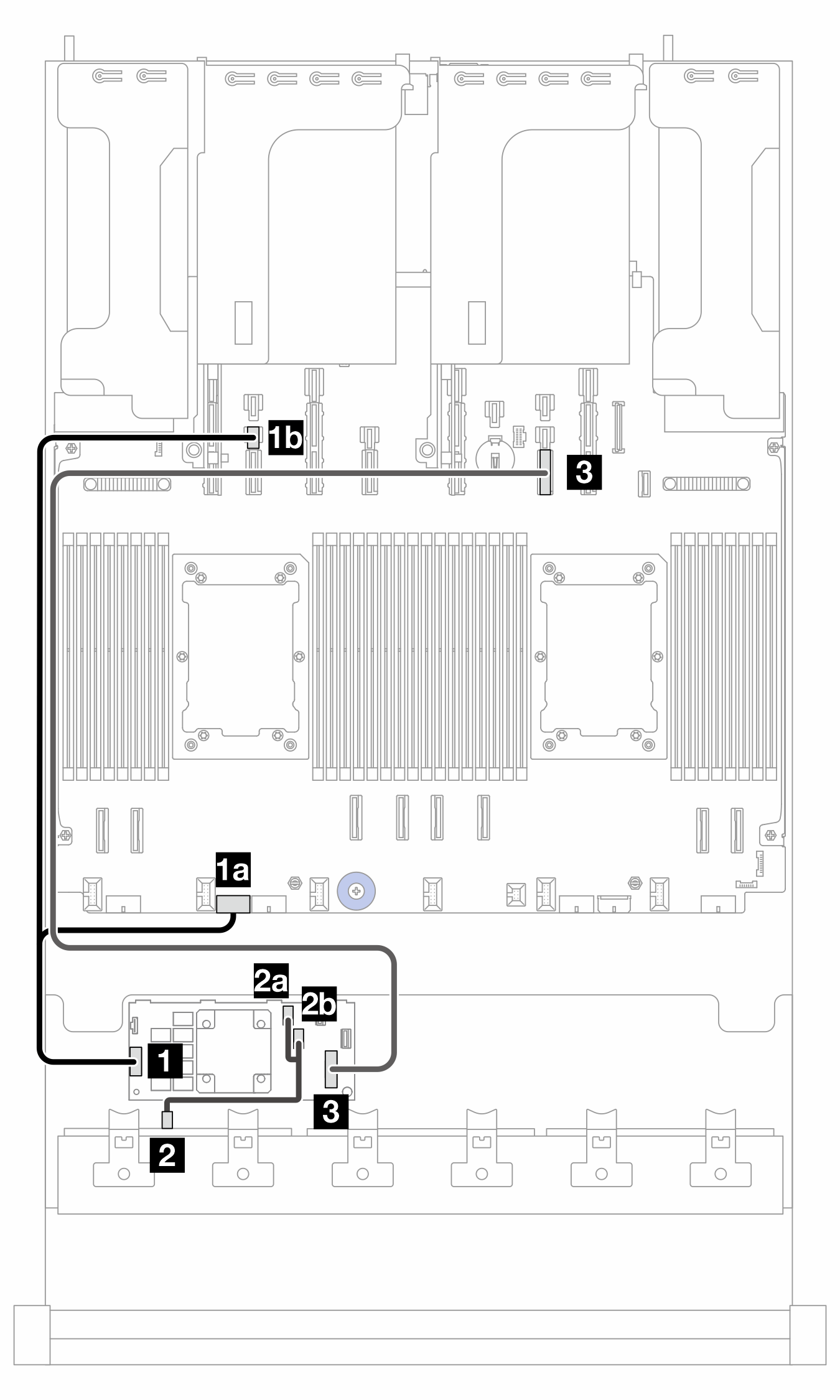

Figure 7. Cheminement des câbles lorsqu’un processeur est installé

2P : deux processeurs ; 1P : un processeur
À partir deVers (carte du processeur)Longueur de câble
2P1P
1 BP1 : NVMe 0-11 PCIe 81 PCIe 11A

  • 350 mm (PCIe 8)

  • 700 mm (PCIe 11A)

2 BP1 : NVMe 2-32 PCIe 72 PCIe 11B

  • 350 mm (PCIe 7)

  • 700 mm (PCIe 11B)

3 BP1 : NVMe 4-53 PCIe 63 PCIe 4

  • 350 mm

4 BP1 : NVMe 6-74 PCIe 54 PCIe 3

  • 350 mm

5 BP2 : NVMe 0-15 PCIe 45 PCIe 2

  • 250 mm (PCIe 4)

  • 550 mm (PCIe 2)

6 BP2 : NVMe 2-36 PCIe 36 PCIe 1

  • 250 mm (PCIe 3)

  • 550 mm (PCIe 1)

7 BP2 : NVMe 4-57 PCIe 27 PCIe 9B

  • 350 mm (PCIe 2)

  • 700 mm (PCIe 9B)

8 BP2 : NVMe 6-78 PCIe 18 PCIe 9A

  • 350 mm (PCIe 1)

  • 700 mm (PCIe 9A)

Cheminement des câbles NVMe (config. 5)​

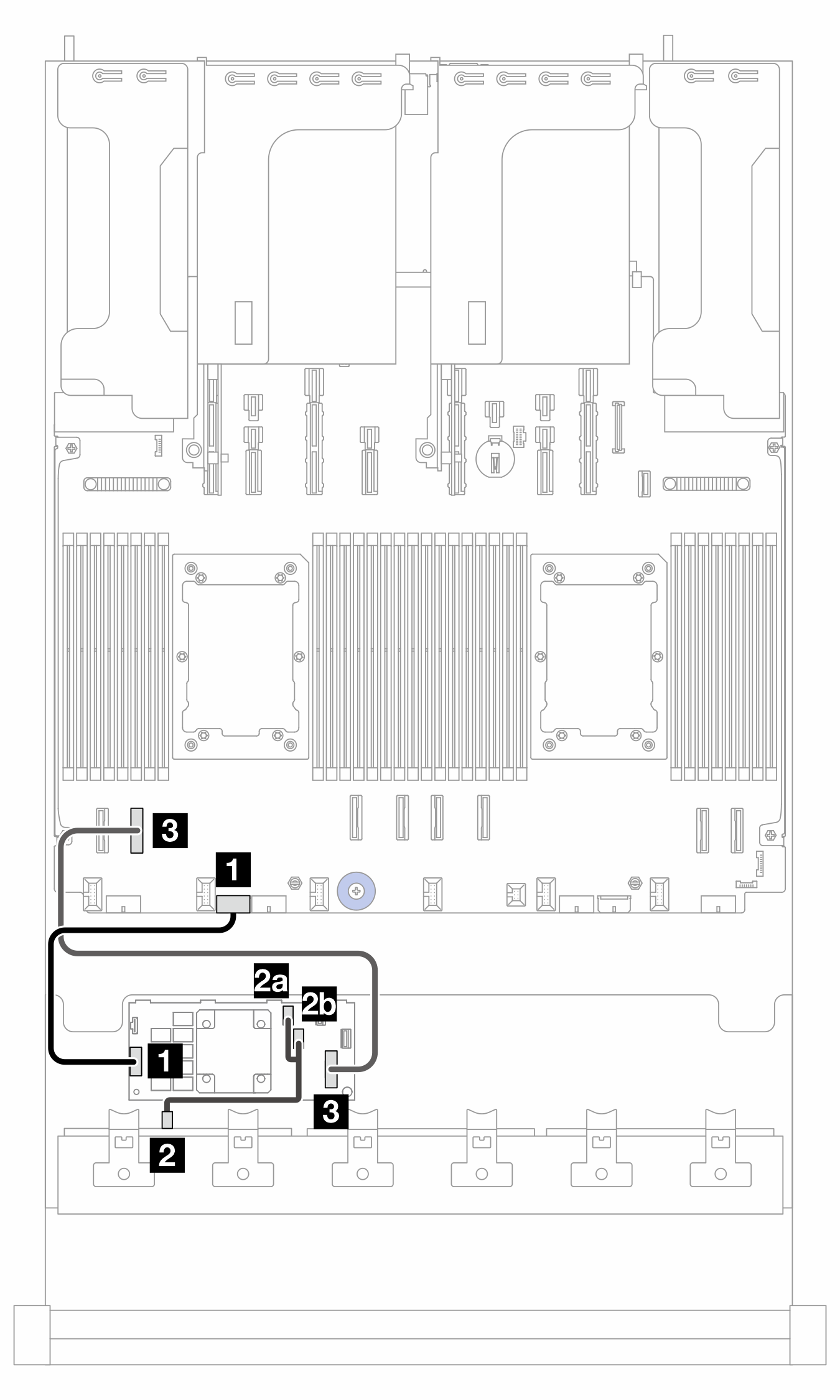

Figure 8. Cheminement des câbles vers le BP1 lorsque les emplacements 5 et 8 sont occupés

Figure 9. Cheminement des câbles vers le BP1 lorsque les emplacements 5 et 8 sont vides

De (BP1)Vers (carte du processeur)Longueur de câble
Emplacement 5/8 occupéEmplacement 5/8 vide
1 NVMe 0-11 PCIe 13A1 PCIe 15A600 mm
2 NVMe 2-32 PCIe 13B2 PCIe 15B600 mm
3 NVMe 4 à 53 PCIe 83 PCIe 8350 mm
4 NVMe 6 à 74 PCIe 74 PCIe 7350 mm
Figure 10. Cheminement des câbles vers le BP2

De (BP2)Vers (carte du processeur)Longueur de câble
1 NVMe 0-11 PCIe 6250 mm
2 NVMe 2-32 PCIe 5250 mm
3 NVMe 4 à 53 PCIe 4250 mm
4 NVMe 6 à 74 PCIe 3250 mm
Figure 11. Cheminement des câbles vers le BP3 lorsque les emplacements 5 et 8 sont occupés

Figure 12. Cheminement des câbles vers le BP3 lorsque les emplacements 5 et 8 sont vides

De (BP3)Vers (carte du processeur)Longueur de câble
Emplacement 5/8 occupéEmplacement 5/8 vide
1 NVMe 0-11 PCIe 21 PCIe 2350 mm
2 NVMe 2-32 PCIe 12 PCIe 1350 mm
3 NVMe 4 à 53 PCIe 9A3 PCIe 11B600 mm
4 NVMe 6 à 74 PCIe 9B4 PCIe 11A600 mm
