8 x 2,5 pouces AnyBay + 8 x 2,5 pouces NVMe

La présente rubrique fournit des informations sur le cheminement des câbles pour la configuration 8 x 2,5 pouces AnyBay + 8 x 2,5 pouces NVMe.

Les numéros de configuration du tableau ci-dessous ne figurent qu'à des fins descriptives.
Config. du fond de panierContrôleur de stockageN° de config.
8 x 2,5 pouces AnyBay + 8 x 2,5 pouces NVMe (BP1 + BP2)1 SFF 8i/16i1
1 x CFF 16i2

Cheminement des câbles NVMe (config. 1/2)​

Figure 1. Cheminement des câbles lorsque deux processeurs sont installés

Figure 2. Cheminement des câbles lorsqu’un processeur est installé

2P : deux processeurs ; 1P : un processeur
À partir deVers (carte du processeur)Longueur de câble
2P1P
1 Fond de panier 1 : NVMe 0-11 PCIe 81 PCIe 11A

  • 350 mm (PCIe 8)

  • 700 mm (PCIe 11A)

2 Fond de panier 1 : NVMe 2-32 PCIe 72 PCIe 11B

  • 350 mm (PCIe 7)

  • 700 mm (PCIe 11B)

3 Fond de panier 1 : NVMe 4-53 PCIe 63 PCIe 4

  • 350 mm

4 Fond de panier 1 : NVMe 6-74 PCIe 54 PCIe 3

  • 350 mm

5 Fond de panier 2 : NVMe 0-15 PCIe 45 PCIe 2

  • 250 mm (PCIe 4)

  • 550 mm (PCIe 2)

6 Fond de panier 2 : NVMe 2-36 PCIe 36 PCIe 1

  • 250 mm (PCIe 3)

  • 550 mm (PCIe 1)

7 Fond de panier 2 : NVMe 4-57 PCIe 27 PCIe 9B

  • 350 mm (PCIe 2)

  • 700 mm (PCIe 9B)

8 Fond de panier 2 : NVMe 6-78 PCIe 18 PCIe 9A

  • 350 mm (PCIe 1)

  • 700 mm (PCIe 9A)

Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 1)​

Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.
Figure 3. Cheminement des câbles vers l’adaptateur SFF 8i/16i

À partir deVersLongueur de câble
1 Fond de panier 1 : SAS1 Adaptateur 8i/16i :

  • Gen 4 : C0

  • Gen 3 : C0C1

900 mm

Cheminement des câbles vers l’adaptateur CFF 16i (config. 2)​

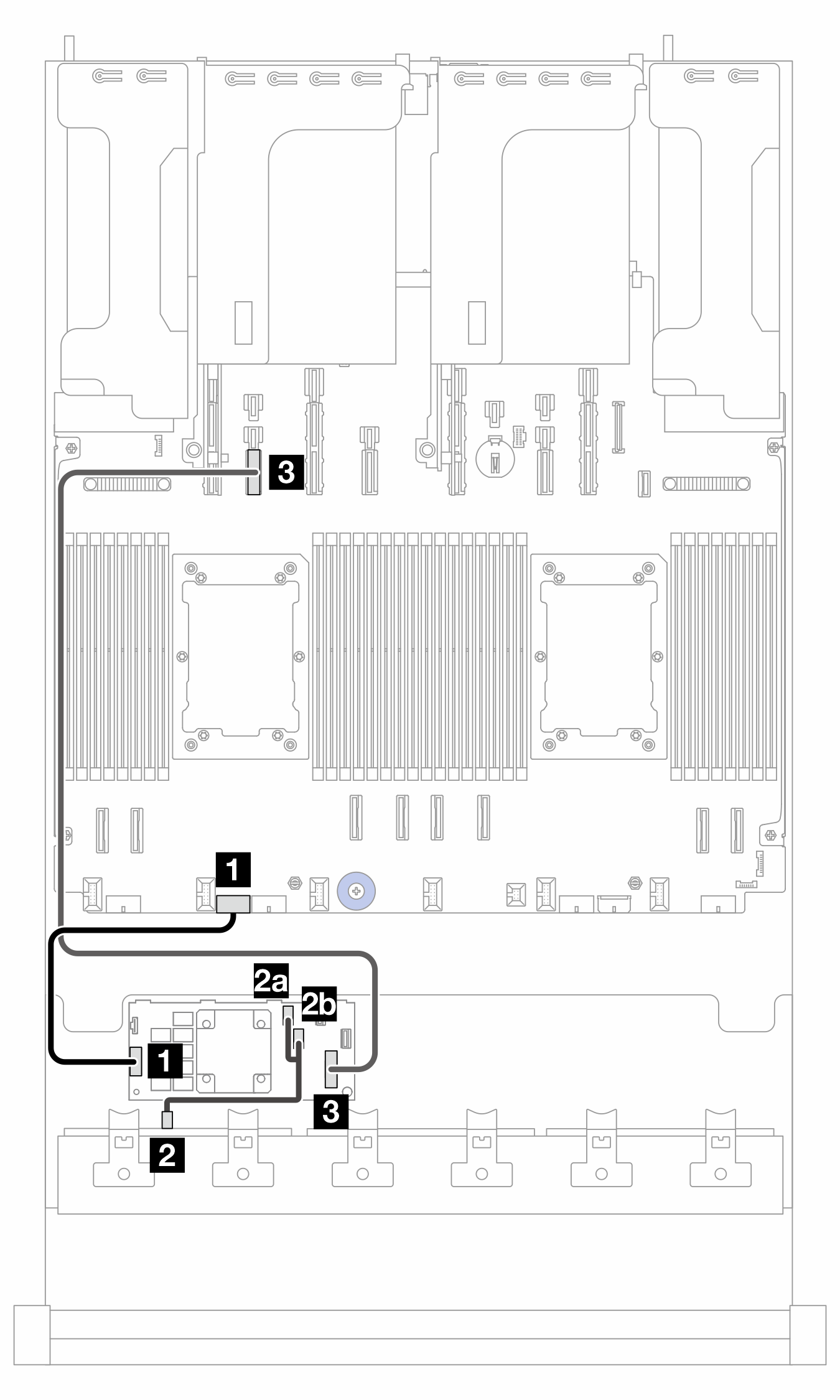

Figure 4. Cheminement des câbles lorsque deux processeurs sont installés

Figure 5. Cheminement des câbles lorsqu’un processeur est installé

PB : carte du processeur; 2P : deux processeurs ; 1P : un processeur
De (adaptateur CFF 16i)VersLongueur de câble
2P1P
1 POWER1 PB: RAID PWR1a PB: RAID PWR

  • 2P : 210 mm

  • 1P : 300/800 mm

1b Fond de panier : Alimentation 14
2a C02 Fond de panier 1 : SAS2 Fond de panier 1 : SAS

  • 140/140 mm

2b C1
3 MB (CFF INPUT)3 Fond de panier : PCIe 143 Fond de panier : PCIe 10

  • 900 mm
