8 отсеков для 2,5-дюймовых дисков AnyBay + 8 отсеков для 2,5-дюймовых дисков NVMe

В этом разделе представлена информация о прокладке кабелей для конфигурации с 8 отсеками для 2,5-дюймовых дисков AnyBay и 8 отсеками для 2,5-дюймовых дисков NVMe.

Номера конфигураций в таблице ниже приведены только в описательных целях.
Конфигурация BPКонтроллер памятиНомер конфигурации
8 2,5-дюймовых дисков AnyBay + 8 2,5-дюймовых дисков NVMe (BP1 + BP2)1 x SFF 8i/16i1
1 х CFF 16i2

Прокладка кабелей NVMe (конфигурация 1/2)

Рис. 1. Прокладка кабелей при двух установленных процессорах

Рис. 2. Прокладка кабелей при одном установленном процессоре

2P: два процессора; 1P: один процессор
ОтК (процессорная плата)Длина кабеля
2P1P
1 Объединительная панель 1: NVMe 0–11 PCIe 81 PCIe 11A
  • 350 мм (PCIe 8)

  • 700 мм (PCIe 11A)

2 Объединительная панель 1: NVMe 2–32 PCIe 72 PCIe 11B
  • 350 мм (PCIe 7)

  • 700 мм (PCIe 11B)

3 Объединительная панель 1: NVMe 4–53 PCIe 63 PCIe 4
  • 350 мм

4 Объединительная панель 1: NVMe 6–74 PCIe 54 PCIe 3
  • 350 мм

5 Объединительная панель 2: NVMe 0–15 PCIe 45 PCIe 2
  • 250 мм (PCIe 4)

  • 550 мм (PCIe 2)

6 Объединительная панель 2: NVMe 2–36 PCIe 36 PCIe 1
  • 250 мм (PCIe 3)

  • 550 мм (PCIe 1)

7 Объединительная панель 2: NVMe 4–57 PCIe 27 PCIe 9B
  • 350 мм (PCIe 2)

  • 700 мм (PCIe 9B)

8 Объединительная панель 2: NVMe 6–78 PCIe 18 PCIe 9A
  • 350 мм (PCIe 1)

  • 700 мм (PCIe 9A)

Прокладка кабелей к адаптеру SFF 8i/16i (конфигурация 1)

Прим.
Расположение адаптера и разъемов кабеля на адаптере может отличаться от показанных на рисунке. Подробные сведения доступны в таблице ниже.
Рис. 3. Прокладка кабелей к адаптеру SFF 8i/16i

ОтКДлина кабеля
1 BP1: SAS1 Адаптер 8i/16i:
  • Gen 4: C0

  • Gen 3: C0C1

900 мм

Прокладка кабелей к адаптеру CFF 16i (конфигурация 2)

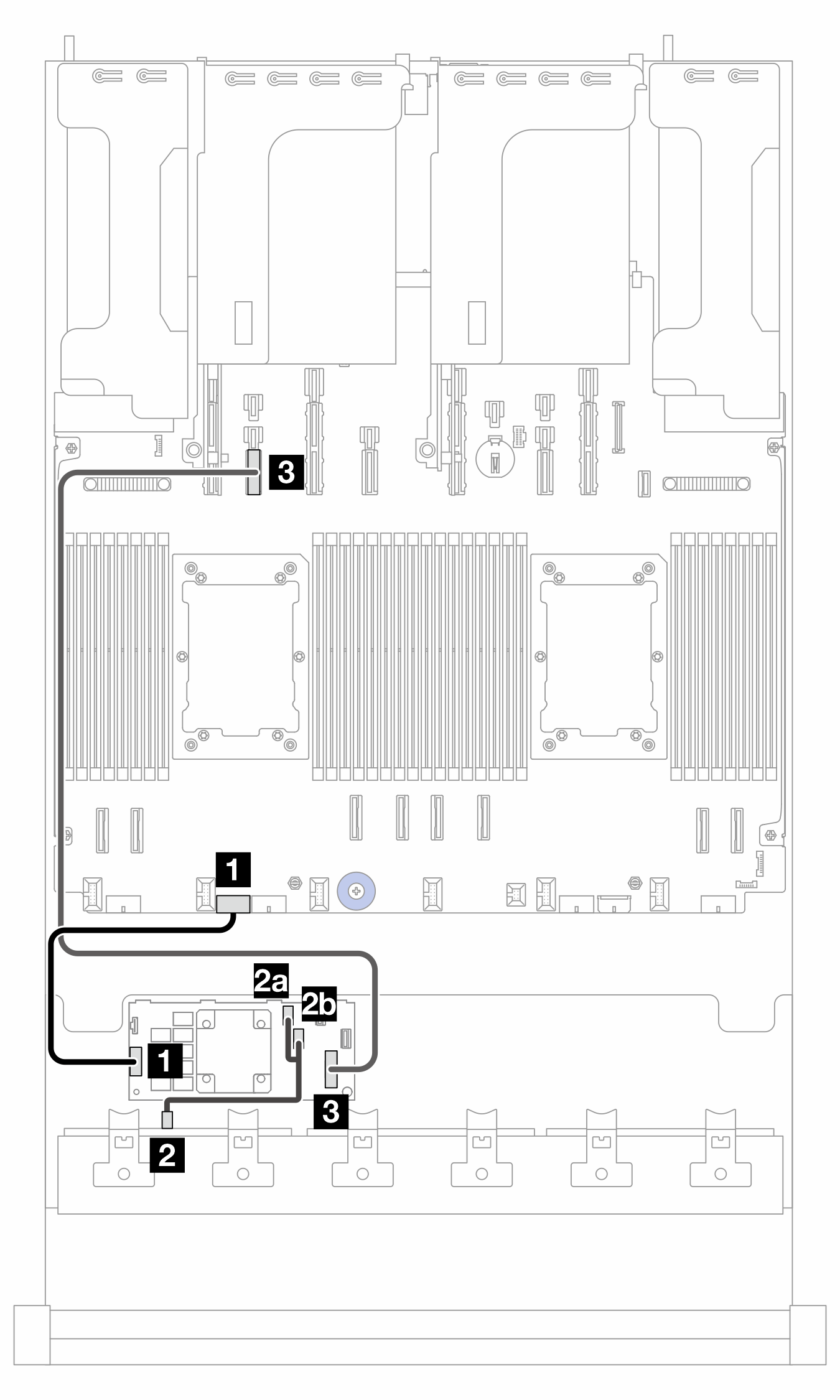

Рис. 4. Прокладка кабелей при двух установленных процессорах

Рис. 5. Прокладка кабелей при одном установленном процессоре

PB: процессорная плата; 2P: два процессора; 1P: один процессор
От (адаптер 16i CFF)КДлина кабеля
2P1P
1 POWER1 PB: RAID PWR1a PB: RAID PWR
  • 2P: 210 мм

  • 1P: 300/800 мм

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS
  • 140/140 мм

2b C1
3 MB (CFF INPUT)3 PB: PCIe 143 PB: PCIe 10
  • 900 мм
