8 unidades AnyBay de 2,5" + 8 unidades NVMe de 2,5"

En este tema se proporciona información sobre la disposición de los cables para la configuración de 8 unidades AnyBay de 2,5" + 8 unidades NVMe de 2,5".

Los números de configuración de la siguiente tabla son solo para fines descriptivos.
Configuración de BPControlador de almacenamientoN.° de configuración
8 unidades AnyBay de 2,5" + 8 unidades NVMe de 2,5" (BP1 + BP2)1 x SFF 8i/16i1
1 x CFF 16i2

Disposición de los cables NVMe (config. 1/2)​

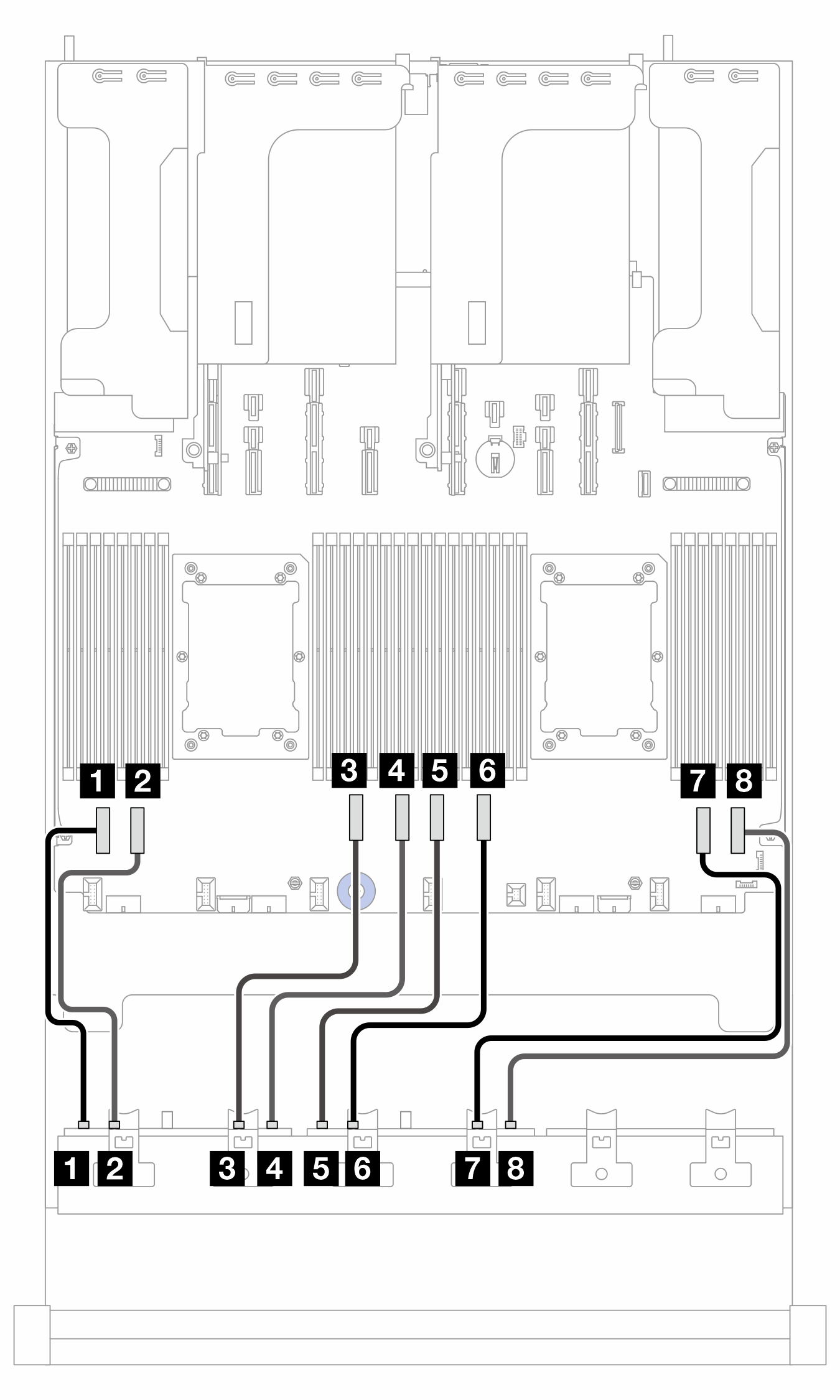

Figura 1. Disposición de los cables cuando hay dos procesadores instalados

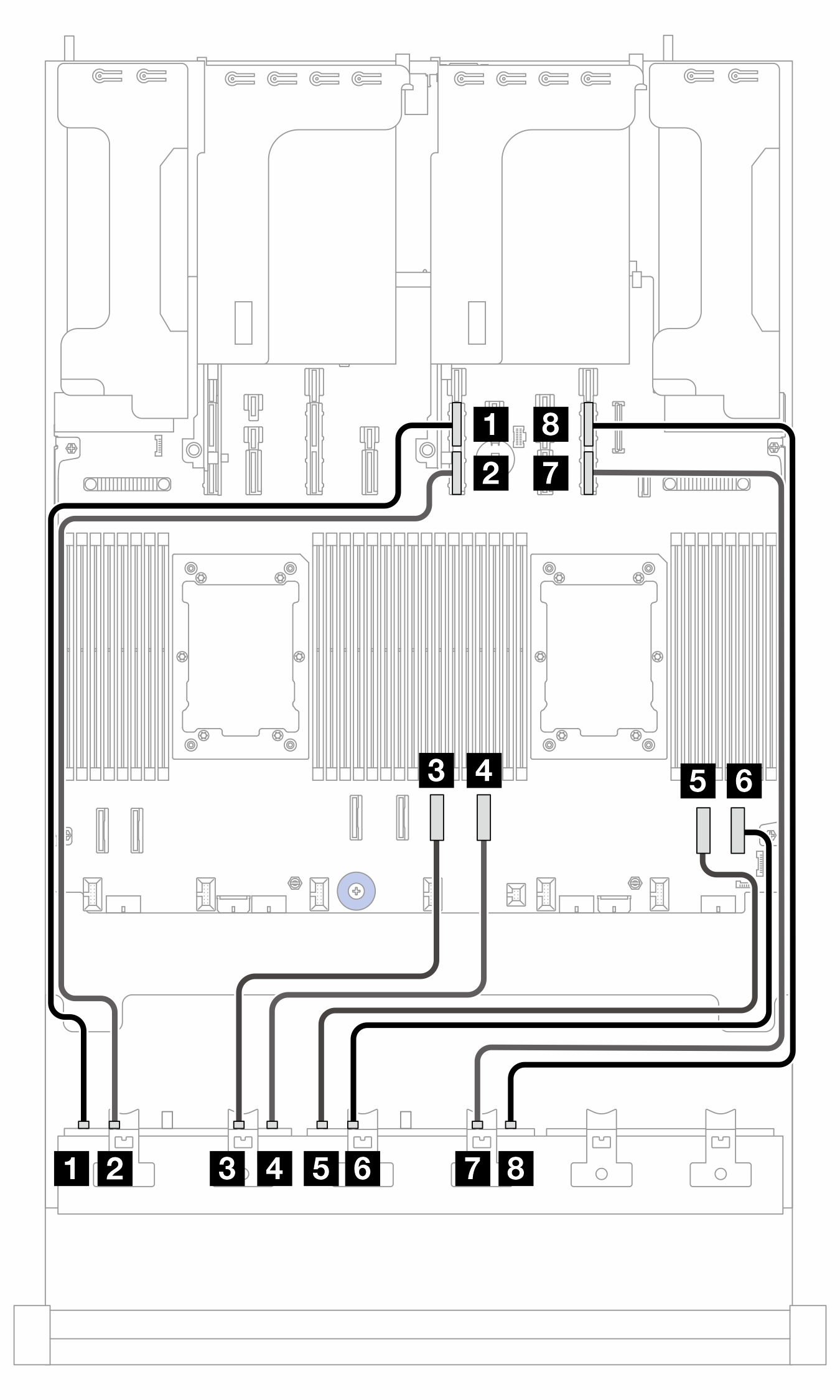

Figura 2. Disposición de los cables cuando hay un procesador instalado

2P: dos procesadores; 1P: un procesador
DesdeA (placa del procesador)Longitud del cable
2P1P
1 BP1: NVMe 0-11 PCIe 81 PCIe 11A

  • 350 mm (PCIe 8)

  • 700 mm (PCIe 11A)

2 BP1: NVMe 2-32 PCIe 72 PCIe 11B

  • 350 mm (PCIe 7)

  • 700 mm (PCIe 11B)

3 BP1: NVMe 4-53 PCIe 63 PCIe 4

  • 350 mm

4 BP1: NVMe 6-74 PCIe 54 PCIe 3

  • 350 mm

5 BP2: NVMe 0-15 PCIe 45 PCIe 2

  • 250 mm (PCIe 4)

  • 550 mm (PCIe 2)

6 BP2: NVMe 2-36 PCIe 36 PCIe 1

  • 250 mm (PCIe 3)

  • 550 mm (PCIe 1)

7 BP2: NVMe 4-57 PCIe 27 PCIe 9B

  • 350 mm (PCIe 2)

  • 700 mm (PCIe 9B)

8 BP2: NVMe 6-78 PCIe 18 PCIe 9A

  • 350 mm (PCIe 1)

  • 700 mm (PCIe 9A)

Disposición de los cables al adaptador SFF 8i/16i (config. 1)​

Nota
La ubicación del adaptador y de los conectores de los cables en el adaptador puede diferir de las que se muestran en la ilustración. Para obtener más detalles, consulte la tabla a continuación.

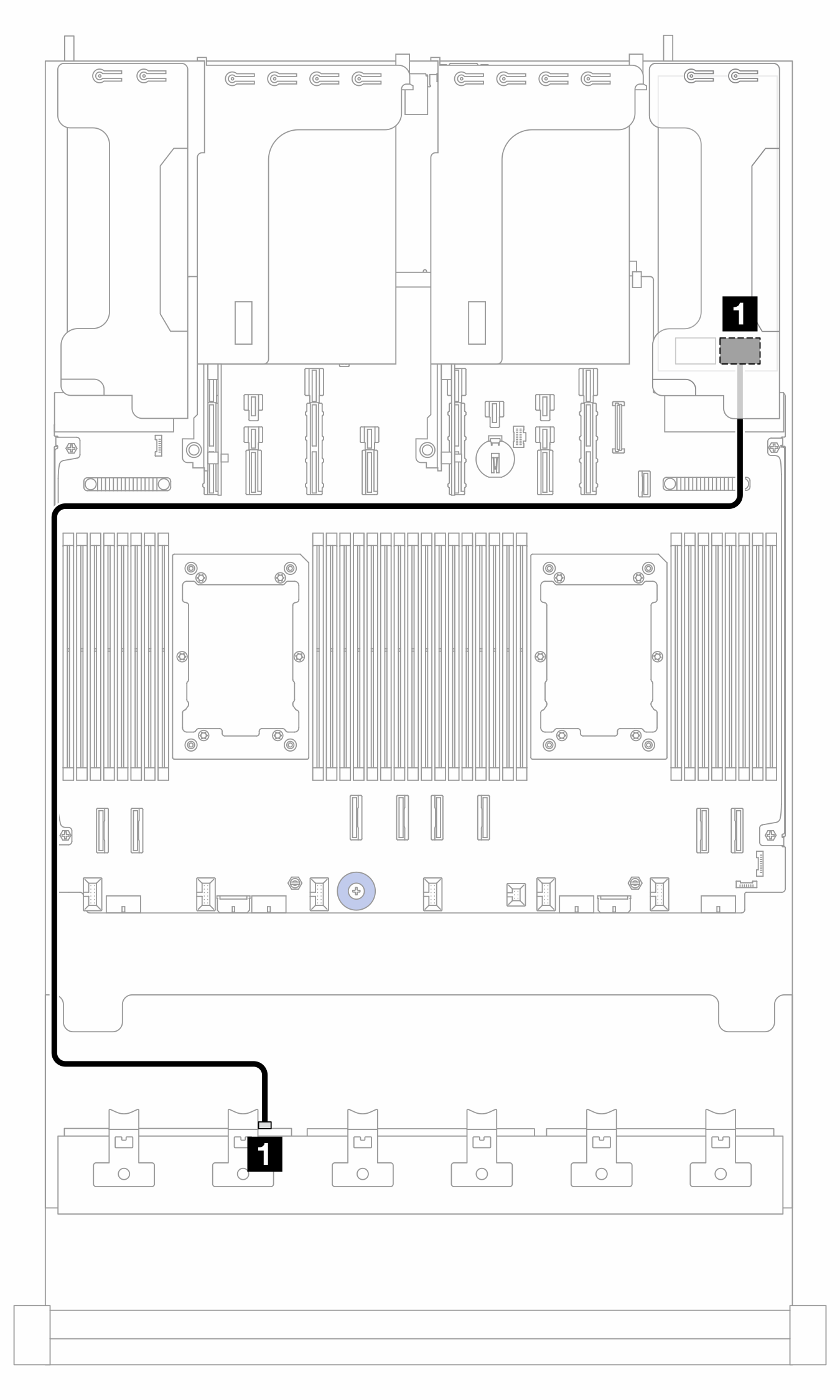

Figura 3. Disposición de los cables al adaptador SFF 8i/16i

DesdeHastaLongitud del cable
1 BP1: SAS1 Adaptador 8i/16i:

  • Gen 4: C0

  • Gen 3: C0C1

900 mm

Disposición de los cables al adaptador 16i CFF (config. 2)​

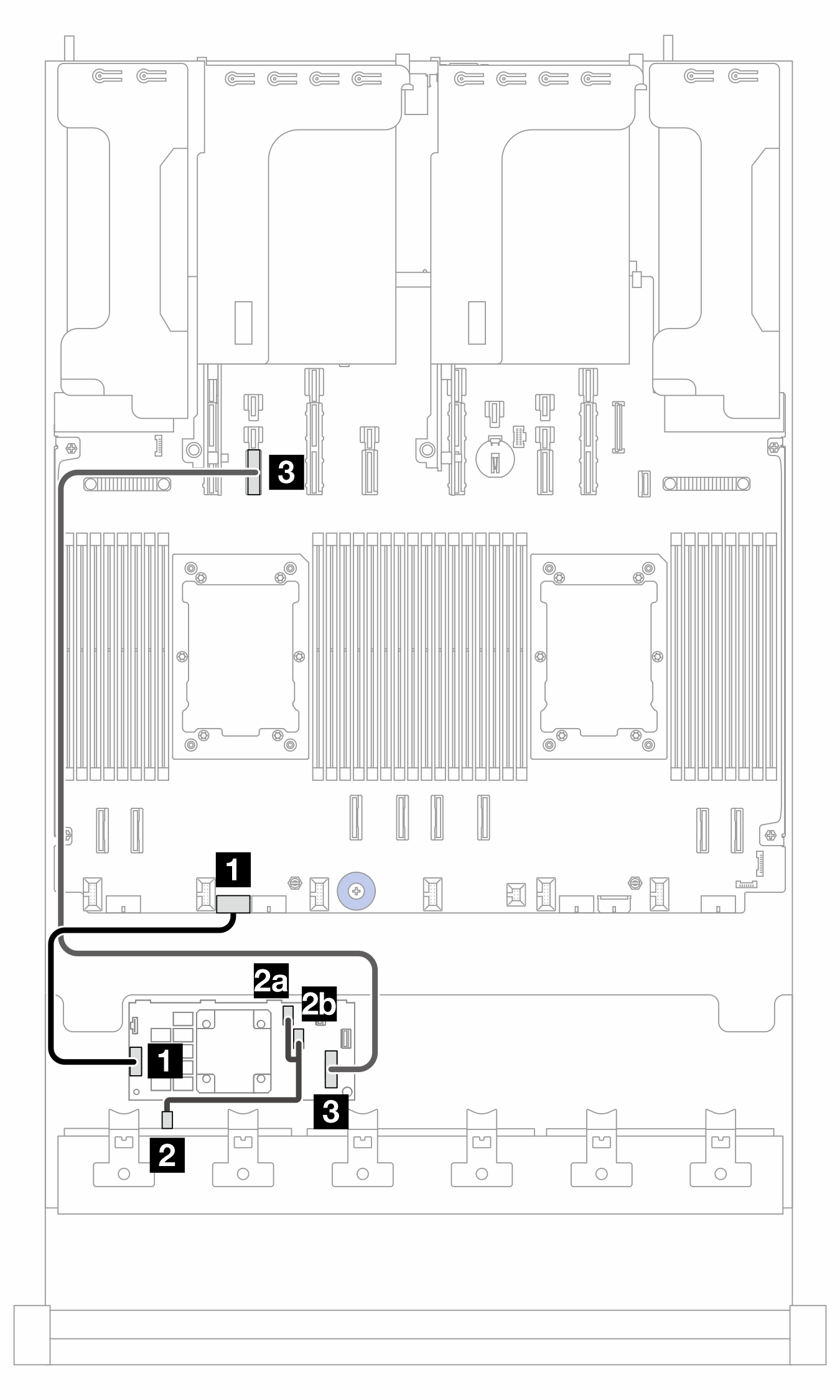

Figura 4. Disposición de los cables cuando hay dos procesadores instalados

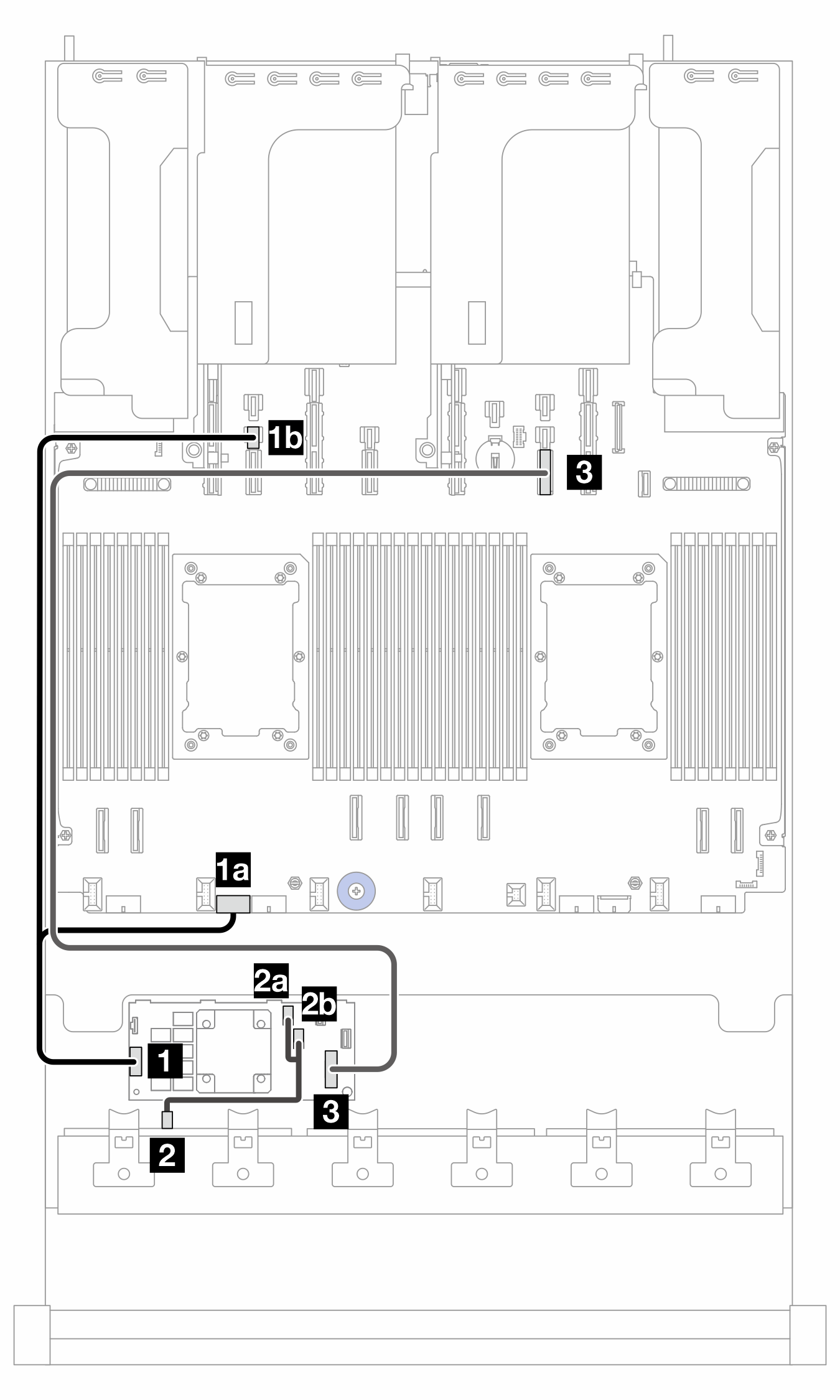

Figura 5. Disposición de los cables cuando hay un procesador instalado

PB: placa del procesador; 2P: dos procesadores; 1P: un procesador
De (adaptador CFF 16i)HastaLongitud del cable
2P1P
1 POWER1 PB: RAID PWR1a PB: RAID PWR

  • 2P: 210 mm

  • 1P: 300/800 mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS

  • 140/140 mm

2b C1
3 MB (CFF INPUT)3 PB: PCIe 143 PB: PCIe 10

  • 900 mm
