AnyBay a 8 vani da 2,5 pollici + NVMe a 8 vani da 2,5 pollici

Questo argomento fornisce informazioni sull'instradamento dei cavi per la configurazione AnyBay a 8 vani da 2,5 pollici + NVMe a 8 vani da 2,5 pollici.

I numeri di configurazione riportati nella tabella seguente sono solo a scopo descrittivo.
Configurazione BPController di storageN. configurazione
AnyBay a 8 vani da 2,5 pollici + NVMe a 8 vani da 2,5 pollici (BP1 + BP2)1 x SFF 8i/16i1
1 x CFF 16i2

Instradamento dei cavi NVMe (config. 1/2)​

Figura 1. Instradamento dei cavi quando sono installati due processori

Figura 2. Instradamento dei cavi quando è installato un processore

2P: due processori; 1P: un processore
DaA (scheda del processore)Lunghezza del cavo
2P1P
1 BP 1: NVMe 0-11 PCIe 81 PCIe 11A

  • 350 mm (PCIe 8)

  • 700 mm (PCIe 11A)

2 BP 1: NVMe 2-32 PCIe 72 PCIe 11B

  • 350 mm (PCIe 7)

  • 700 mm (PCIe 11B)

3 BP 1: NVMe 4-53 PCIe 63 PCIe 4

  • 350 mm

4 BP 1: NVMe 6-74 PCIe 54 PCIe 3

  • 350 mm

5 BP 2: NVMe 0-15 PCIe 45 PCIe 2

  • 250 mm (PCIe 4)

  • 550 mm (PCIe 2)

6 BP 2: NVMe 2-36 PCIe 36 PCIe 1

  • 250 mm (PCIe 3)

  • 550 mm (PCIe 1)

7 BP 2: NVMe 4-57 PCIe 27 PCIe 9B

  • 350 mm (PCIe 2)

  • 700 mm (PCIe 9B)

8 BP 2: NVMe 6-78 PCIe 18 PCIe 9A

  • 350 mm (PCIe 1)

  • 700 mm (PCIe 9A)

Instradamento dei cavi all'adattatore SFF 8i/16i (config. 1)​

Nota
La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.
Figura 3. Instradamento dei cavi all'adattatore SFF 8i/16i

DaALunghezza del cavo
1 BP1: SAS1 Adattatore 8i/16i:

  • Gen 4: C0

  • Gen 3: C0C1

900 mm

Instradamento dei cavi all'adattatore CFF 16i (config. 2)​

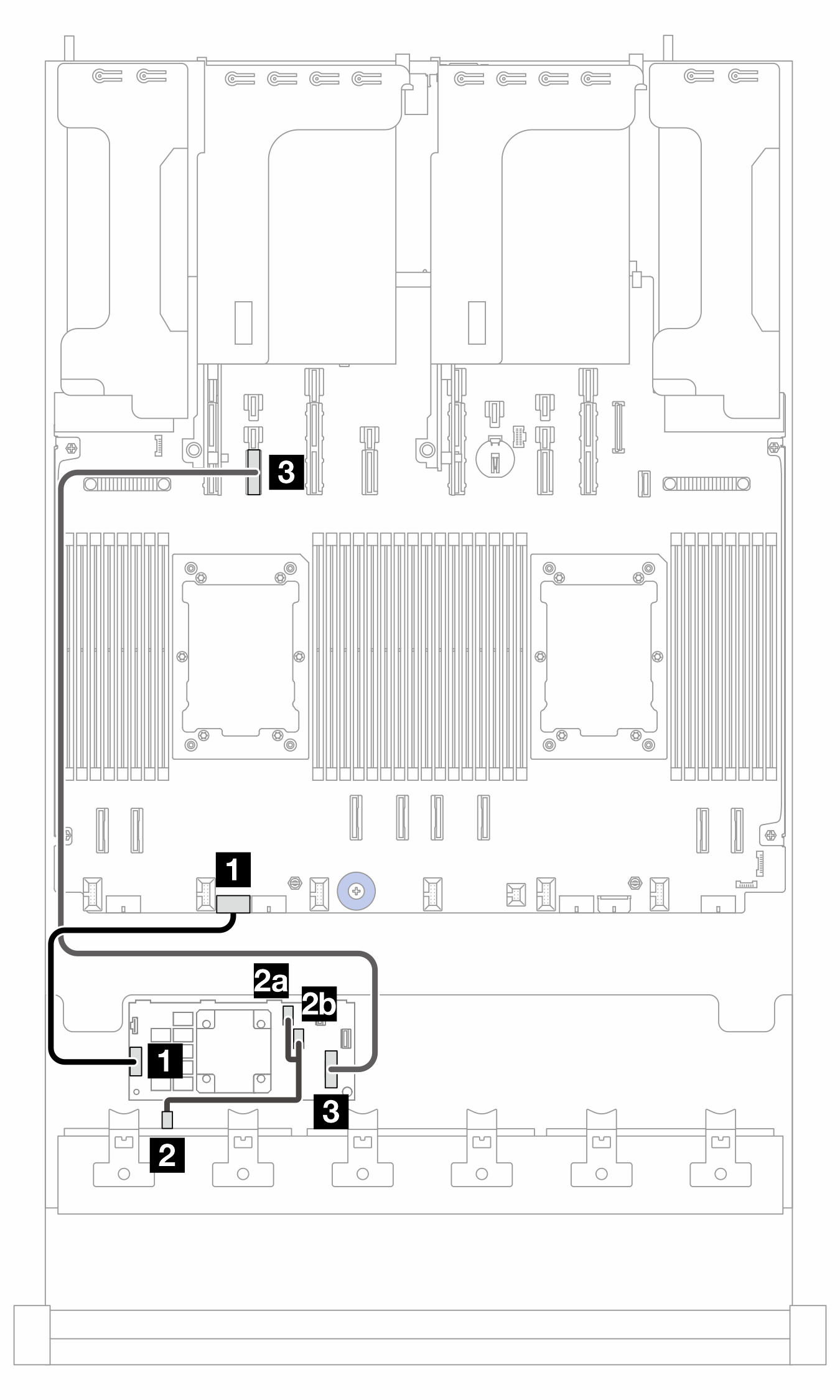

Figura 4. Instradamento dei cavi quando sono installati due processori

Figura 5. Instradamento dei cavi quando è installato un processore

PB: scheda del processore; 2P: due processori; 1P: un processore
Da (adattatore CFF 16i)ALunghezza del cavo
2P1P
1 POWER1 PB: RAID PWR1a PB: RAID PWR

  • 2P: 210 mm

  • 1P: 300/800 mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS

  • 140/140 mm

2b C1
3 MB (CFF INPUT)3 PB: PCIe 143 PB: PCIe 10

  • 900 mm
