SAS/SATA a 8 vani da 2,5" + NVMe a 16 vani da 2,5"
Questo argomento fornisce informazioni sull'instradamento dei cavi per la configurazione SAS/SATA a 8 vani da 2,5" + NVMe a 16 vani da 2,5".
I numeri di configurazione riportati nella tabella seguente sono solo a scopo descrittivo.
| Configurazione BP | Controller di storage | N. configurazione |
|---|---|---|
| SAS/SATA a 4 vani da 2,5" + NVMe a 16 vani da 2,5" (BP1 + BP2 + BP3) | 1 x SFF 8i/16i | 1 |
| 1 x CFF 16i | 2 |
Instradamento dei cavi NVMe (config. 1/2)

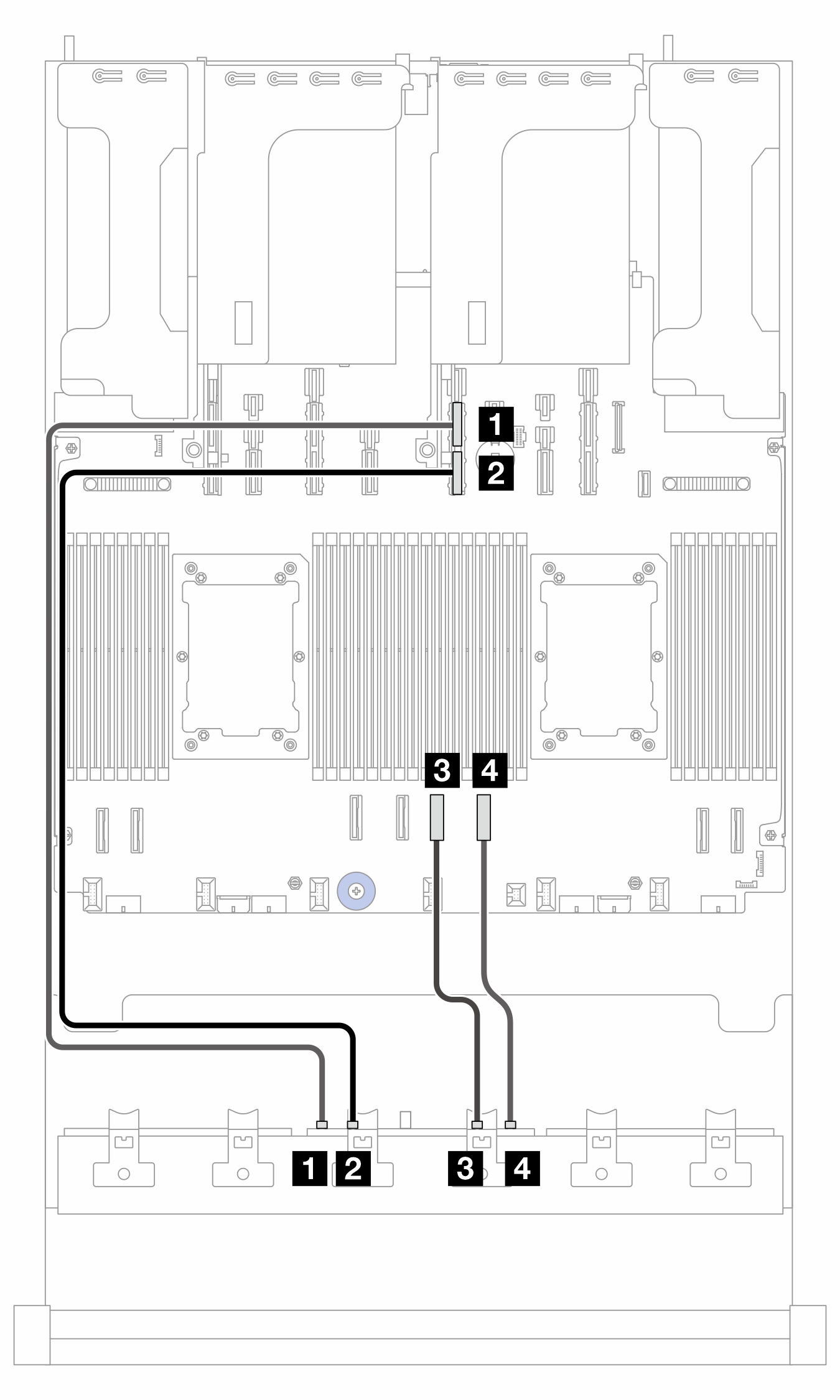

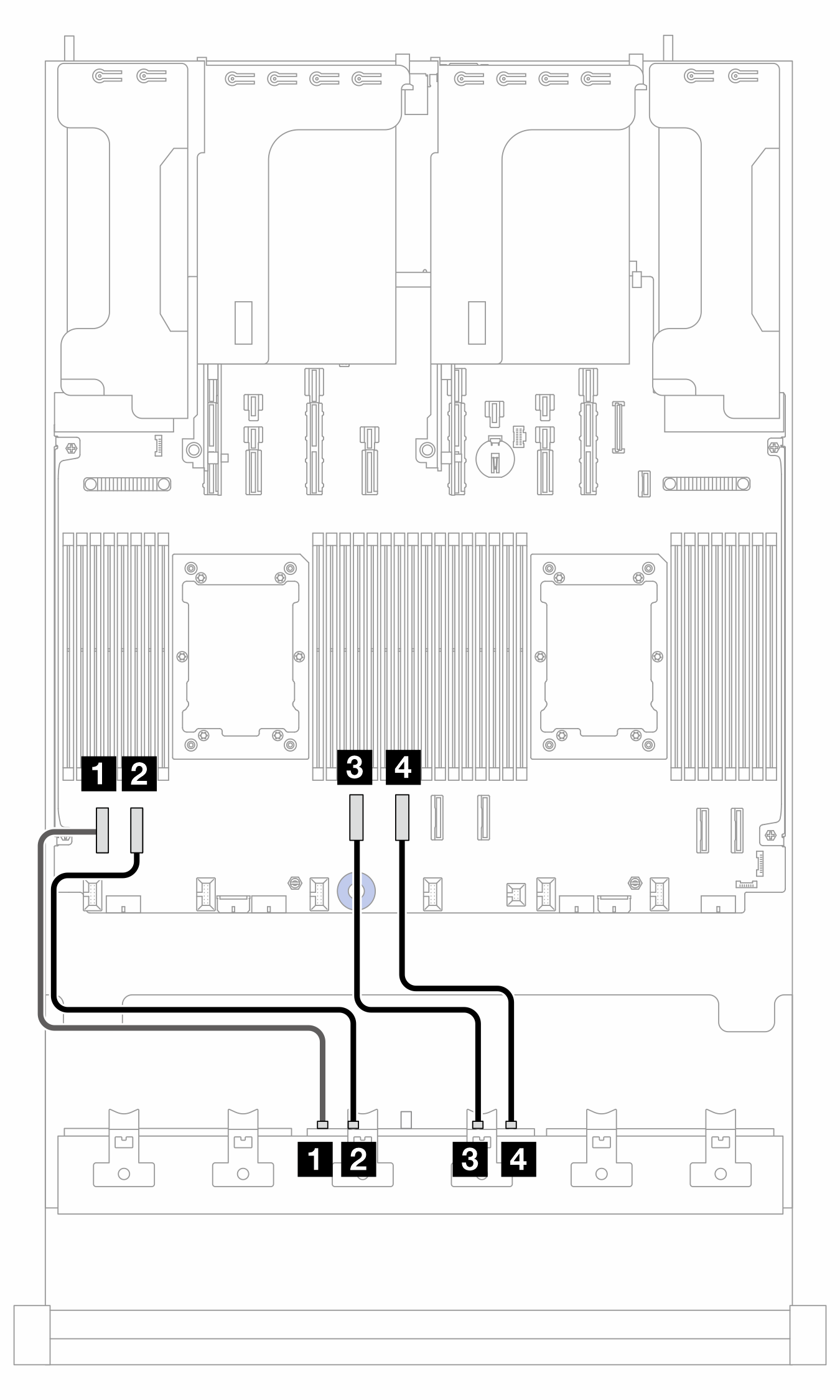

Figura 1. Instradamento dei cavi a BP2 quando sono installati due processori  | Figura 2. Instradamento dei cavi a BP2 quando è installato un processore  |
2P: due processori; 1P: un processore
| Da (BP2) | A (scheda del processore) | Lunghezza del cavo | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 8 | 1 PCIe 11A |
|
| 2 NVMe 2-3 | 2 PCIe 7 | 2 PCIe 11B |
|
| 3 NVMe 4-5 | 3 PCIe 6 | 3 PCIe 4 |
|
| 4 NVMe 6-7 | 4 PCIe 5 | 4 PCIe 3 |
|
Figura 3. Instradamento dei cavi a BP3 quando sono installati due processori  | Figura 4. Instradamento dei cavi a BP3 con un processore installato  |
2P: due processori; 1P: un processore
| Da (BP3) | A (scheda del processore) | Lunghezza del cavo | |
|---|---|---|---|
| 2P | 1P | ||
| 1 NVMe 0-1 | 1 PCIe 4 | 1 PCIe 2 |
|
| 2 NVMe 2-3 | 2 PCIe 3 | 2 PCIe 1 |
|
| 3 NVMe 4-5 | 3 PCIe 2 | 3 PCIe 9A |
|
| 4 NVMe 6-7 | 4 PCIe 1 | 4 PCIe 9B |
|
Instradamento dei cavi all'adattatore SFF 8i/16i (config. 1)
Nota
La posizione dell'adattatore e dei connettori dei cavi sull'adattatore potrebbe essere diversa da quella mostrata nella figura. Per i dettagli, consultare la seguente tabella.
Figura 5. Instradamento dei cavi all'adattatore SFF 8i/16i
| Da | A | Lunghezza del cavo |
|---|---|---|
| 1 BP1: SAS | 1 Adattatore 8i/16i:
| 900 mm |
Instradamento dei cavi all'adattatore CFF 16i (config. 2)
Figura 6. Instradamento dei cavi quando sono installati due processori  | Figura 7. Instradamento dei cavi quando è installato un processore  |
PB: scheda del processore; 2P: due processori; 1P: un processore
| Da (adattatore CFF 16i) | A | Lunghezza del cavo | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b PB: PWR 14 | |||
| 2a C0 | 2 BP1: SAS | 2 BP1: SAS |
|
| 2b C1 | |||
| 3 MB (CFF INPUT) | 3 PB: PCIe 14 | 3 PB: PCIe 10 |
|
