8 x 2.5 型 SAS/SATA + 16 x 2.5 型 NVMe

このトピックでは、8 x 2.5 型 SAS/SATA + 16 x 2.5 型 NVMe 構成のケーブル配線について説明します。

以下の表の構成番号は、説明のみを目的としています。
BP 構成ストレージ・コントローラー構成番号
8 x 2.5 型 SAS/SATA + 16 x 2.5 型 NVMe (BP1 + BP2 + BP3)1 x SFF 8i/16i1
1 x CFF 16i2

NVMe ケーブル配線 (構成 1/2)​

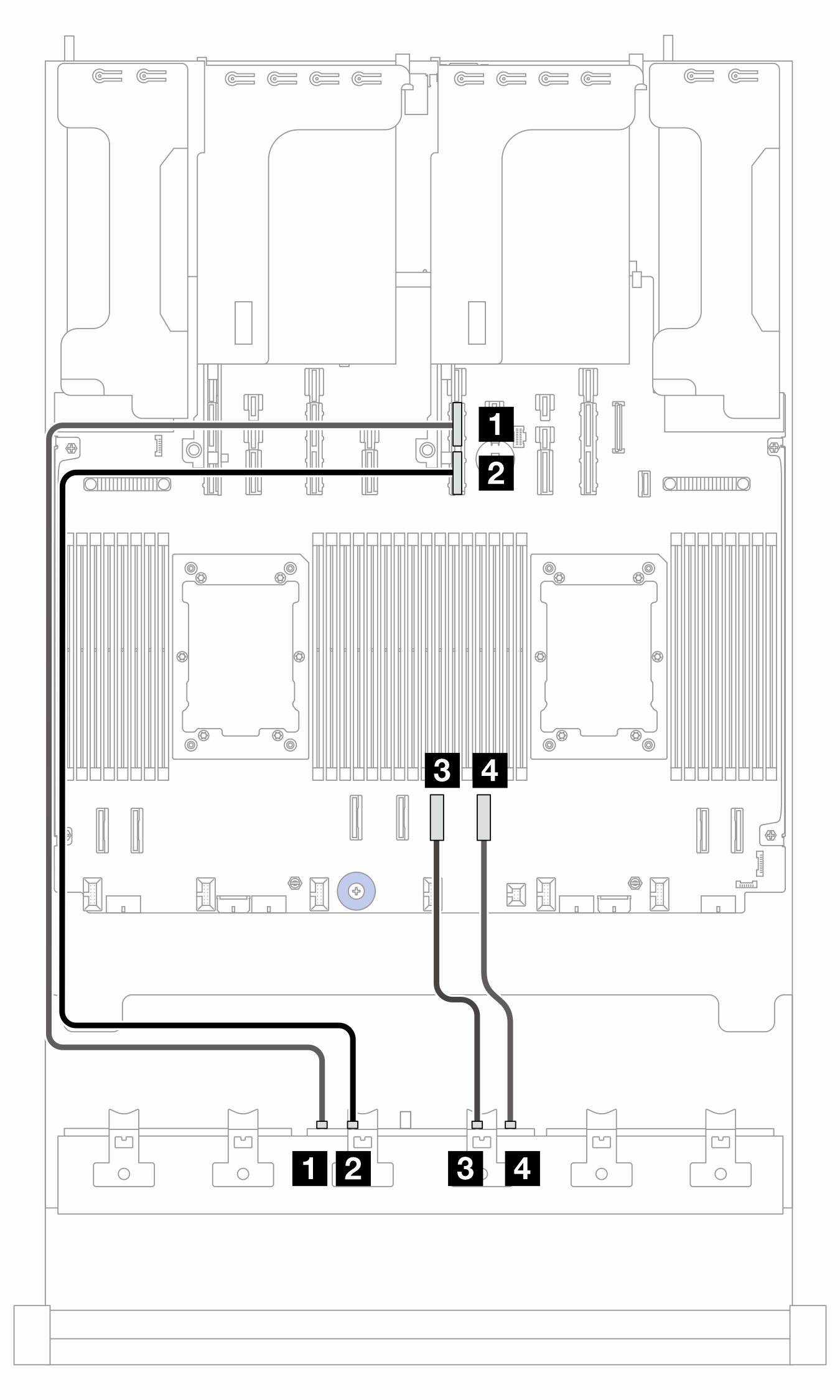

図 1. プロセッサーが 2 つ取り付けられている場合の BP2 へのケーブル配線

図 2. 1 つのプロセッサーが取り付けられている場合の BP2 へのケーブル配線

2P: プロセッサー x 2、1P: プロセッサー x 1
始点 (BP2)終点 (プロセッサー・ボード)ケーブルの長さ
2P1P
1 NVMe 0-11 PCIe 81 PCIe 11A

  • 350 mm (PCIe 8)

  • 820 mm (PCIe 11A)

2 NVMe 2-32 PCIe 72 PCIe 11B

  • 350 mm (PCIe 7)

  • 820 mm (PCIe 11B)

3 NVMe 4 ～ 53 PCIe 63 PCIe 4

  • 250 mm

4 NVMe 6 ～ 74 PCIe 54 PCIe 3

  • 250 mm

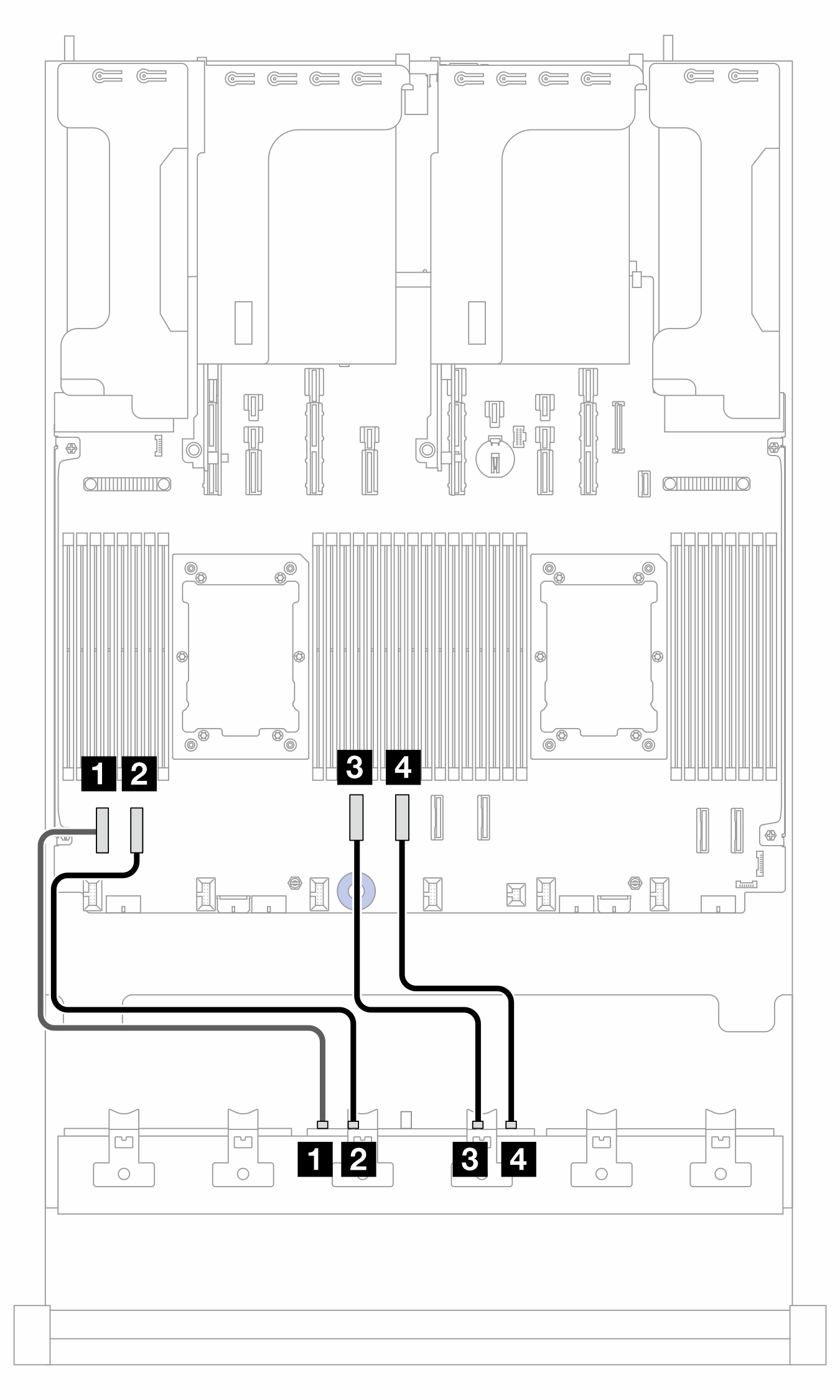

図 3. 2 つのプロセッサーが取り付けられている場合の BP3 へのケーブル配線

図 4. 1 つのプロセッサーが取り付けられている場合の BP3 へのケーブル配線

2P: プロセッサー x 2、1P: プロセッサー x 1
始点 (BP3)終点 (プロセッサー・ボード)ケーブルの長さ
2P1P
1 NVMe 0-11 PCIe 41 PCIe 2

  • 350 mm

2 NVMe 2-32 PCIe 32 PCIe 1

  • 350 mm

3 NVMe 4 ～ 53 PCIe 23 PCIe 9A

  • 350 mm (PCIe 2)

  • 600 mm (PCIe 9A)

4 NVMe 6 ～ 74 PCIe 14 PCIe 9B

  • 350 mm (PCIe 1)

  • 600 mm (PCIe 9B)

SFF 8i/16i アダプターへのケーブル配線 (構成 1)​

注
アダプター上のアダプターおよびケーブル・コネクターの位置は、図に表示されているものと異なる場合があります。詳しくは、以下の表を参照してください。
図 5. SFF 8i/16i アダプターへのケーブル配線

始点終点ケーブルの長さ
1 BP1: SAS1 8i/16i アダプター:

  • Gen 4: C0

  • Gen 3: C0C1

900 mm

CFF 16i アダプターへのケーブル配線 (構成 2)​

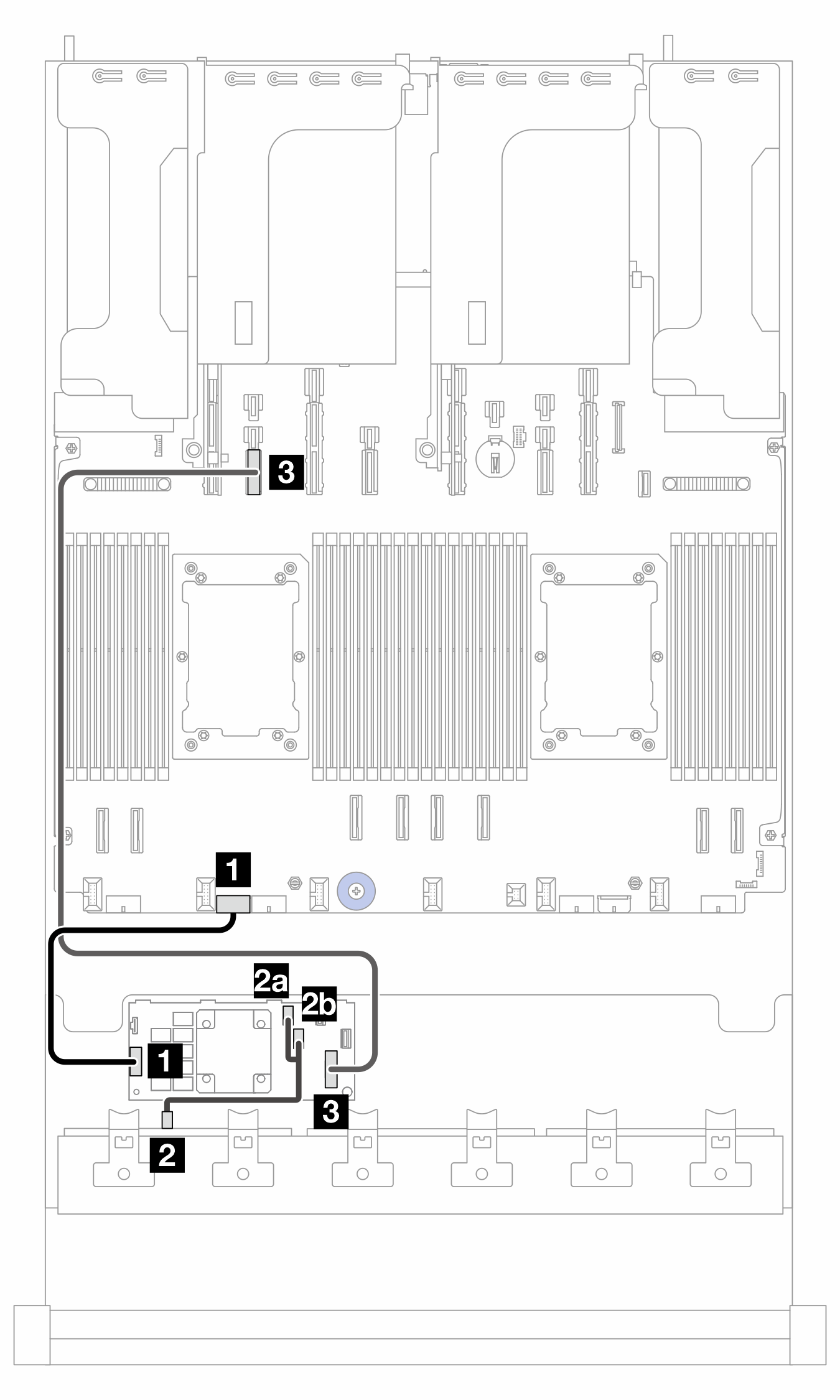

図 6. プロセッサーが 2 つ取り付けられている場合のケーブル配線

図 7. プロセッサーが 1 つ取り付けられている場合のケーブル配線

PB: プロセッサー・ボード; 2P: プロセッサー x 2、1P: プロセッサー x 1
始点 (CFF 16i アダプター)終点ケーブルの長さ
2P1P
1 POWER1 PB: RAID PWR1a PB: RAID PWR

  • 2P: 210 mm

  • 1P: 300/800 mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS

  • 140/140 mm

2b C1
3 MB (CFF INPUT)3 PB: PCIe 143 PB: PCIe 10

  • 900 mm
