8 x 2,5-Zoll-SAS/SATA + 16 x 2,5-Zoll-NVMe

Dieser Abschnitt enthält Informationen zur Kabelführung für eine Konfiguration mit 8 x 2,5-Zoll-SAS/SATA + 16 x 2,5-Zoll-NVMe.

Die Konfigurationsnummern in der folgenden Tabelle dienen lediglich beschreibenden Zwecken.
BP-Konfig.SpeichercontrollerKonfig. Nr.
8 x 2,5-Zoll-SAS/SATA + 16 x 2,5-Zoll-NVMe (BP1 + BP2 + BP3)1 x SFF 8i/16i1
1 x CFF 16i2

NVMe-Kabelführung (Konfiguration 1/2)​

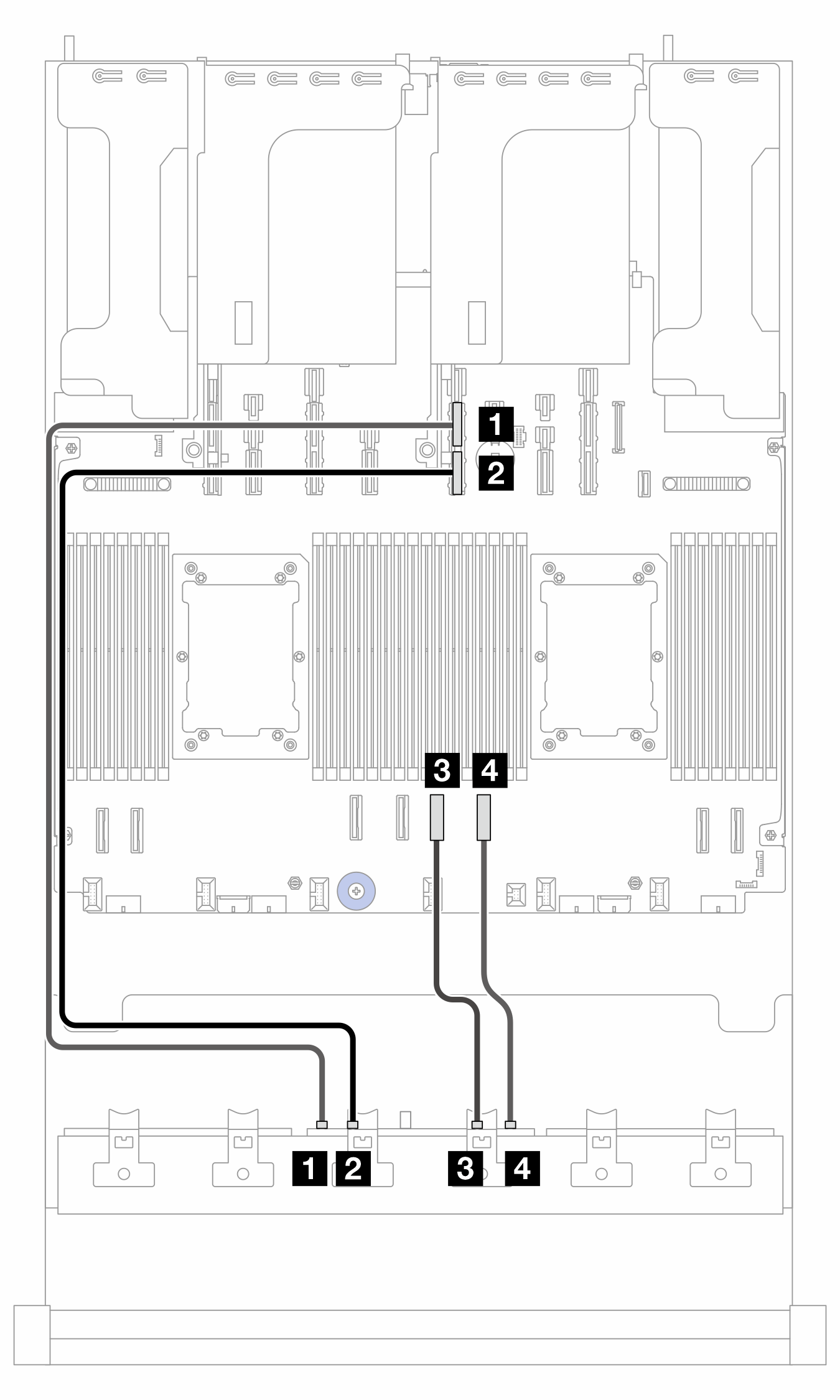

Abbildung 1. Kabelführung zu BP2 bei zwei installierten Prozessoren

Abbildung 2. Kabelführung zu BP2 bei einem installierten Prozessor

2P: zwei Prozessoren; 1P: ein Prozessor
Von (BP2)Zu (Prozessorplatine)Kabellänge
2P1P
1 NVMe 0-11 PCIe 81 PCIe 11A

  • 350 mm (PCIe 8)

  • 820 mm (PCIe 11A)

2 NVMe 2-32 PCIe 72 PCIe 11B

  • 350 mm (PCIe 7)

  • 820 mm (PCIe 11B)

3 NVMe 4–53 PCIe 63 PCIe 4

  • 250 mm

4 NVMe 6-74 PCIe 54 PCIe 3

  • 250 mm

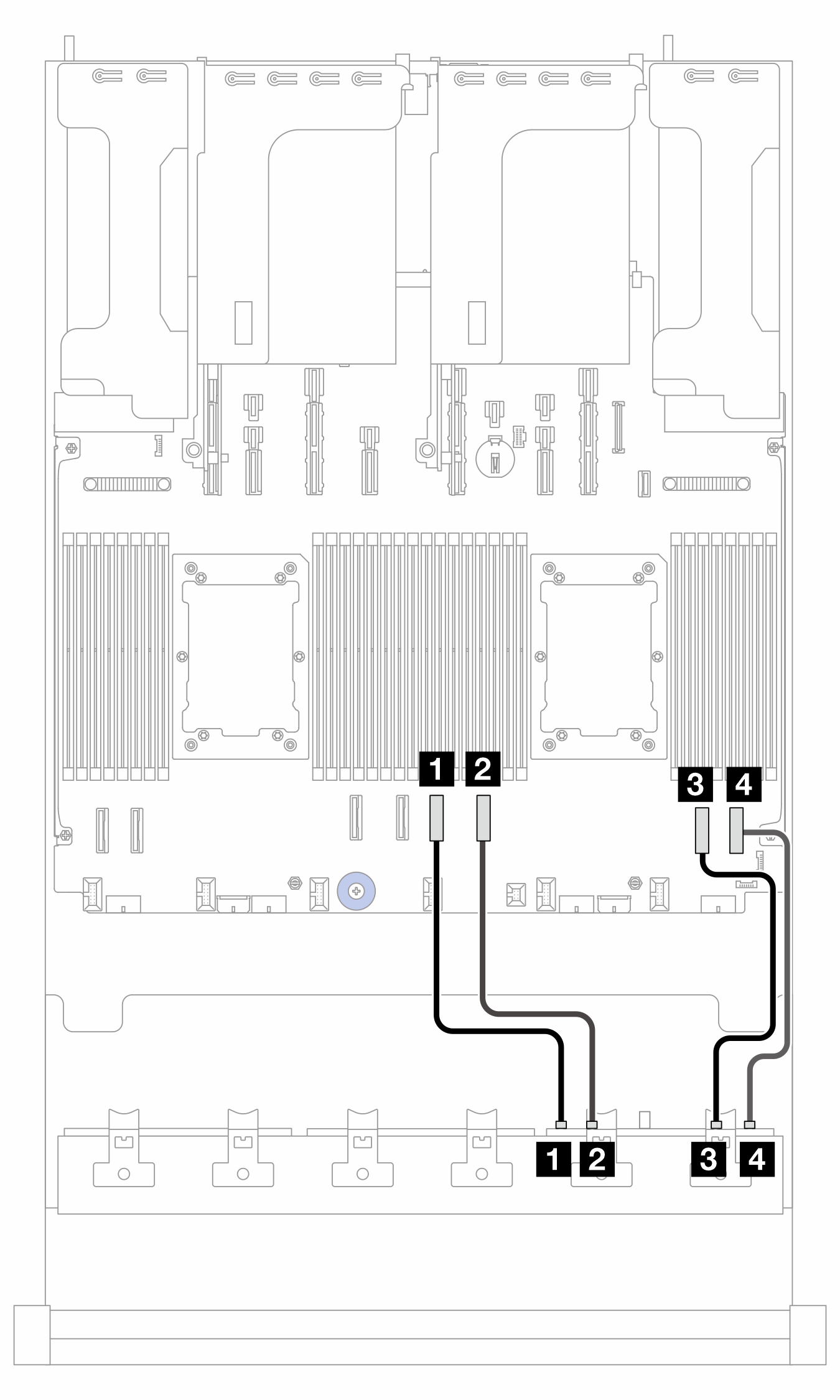

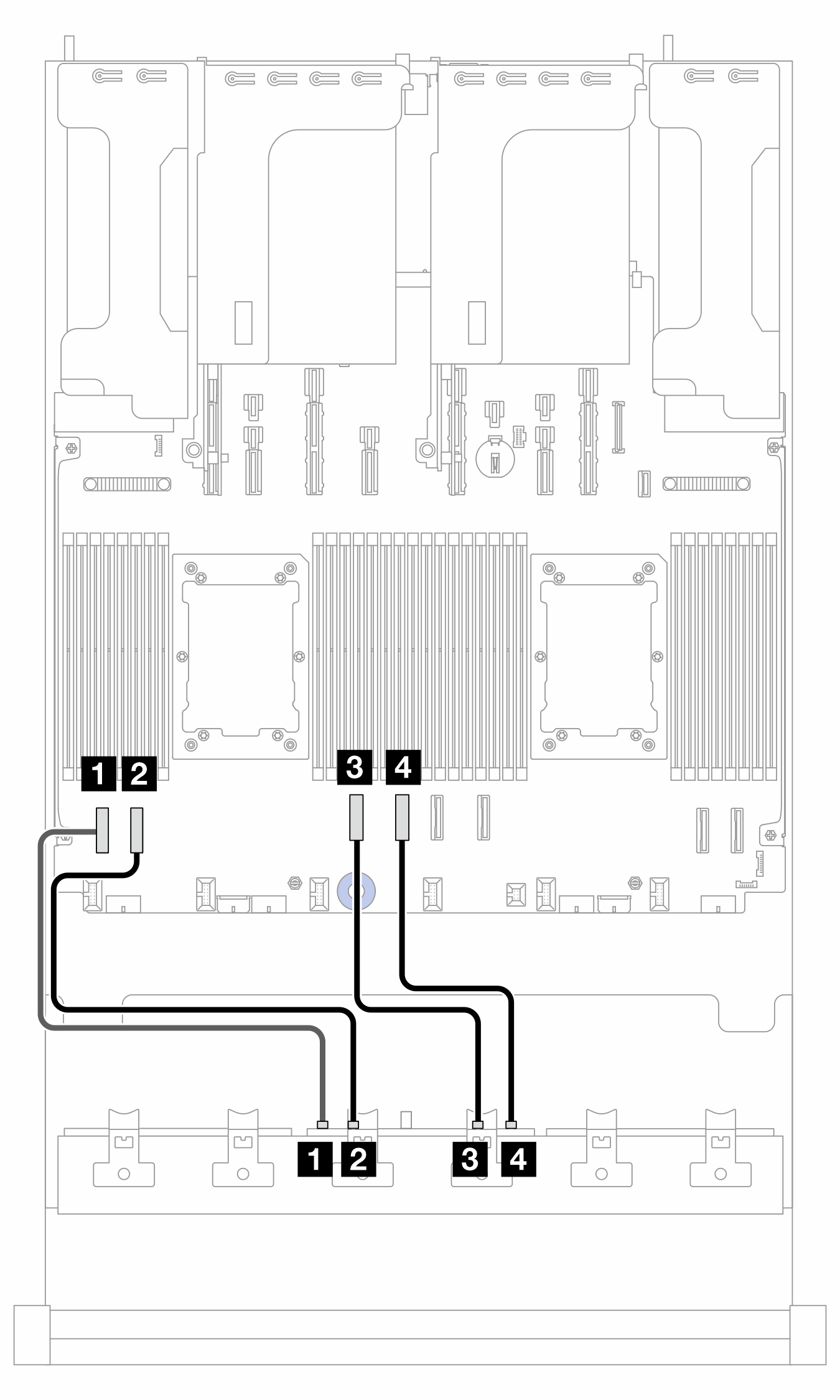

Abbildung 3. Kabelführung zu BP3 bei zwei installierten Prozessoren

Abbildung 4. Kabelführung zu BP3 mit einem installierten Prozessor

2P: zwei Prozessoren; 1P: ein Prozessor
Von (BP3)Zu (Prozessorplatine)Kabellänge
2P1P
1 NVMe 0-11 PCIe 41 PCIe 2

  • 350 mm

2 NVMe 2-32 PCIe 32 PCIe 1

  • 350 mm

3 NVMe 4–53 PCIe 23 PCIe 9A

  • 350 mm (PCIe 2)

  • 600 mm (PCIe 9A)

4 NVMe 6-74 PCIe 14 PCIe 9B

  • 350 mm (PCIe 1)

  • 600 mm (PCIe 9B)

Kabelführung zum SFF 8i/16i Adapter (Konfiguration 1)​

Anmerkung
Die Position der Adapter- und Kabelanschlüsse am Adapter kann von der Abbildung abweichen. Weitere Informationen finden Sie in der folgenden Tabelle.
Abbildung 5. Kabelführung zum SFF 8i/16i Adapter

VonZuKabellänge
1 BP1: SAS1 8i/16i Adapter:

  • Gen 4: C0

  • Gen 3: C0C1

900 mm

Kabelführung zum CFF 16i Adapter (Konfiguration 2)​

Abbildung 6. Kabelführung bei zwei installierten Prozessoren

Abbildung 7. Kabelführung bei einem installierten Prozessor

PB: Prozessorplatine; 2P: zwei Prozessoren; 1P: ein Prozessor
Von (CFF 16i Adapter)ZuKabellänge
2P1P
1 POWER1 PB: RAID PWR1a PB: RAID PWR

  • 2P: 210 mm

  • 1P: 300/800 mm

1b PB: PWR 14
2a C02 BP1: SAS2 BP1: SAS

  • 140/140 mm

2b C1
3 MB (CFF INPUT)3 PB: PCIe 143 PB: PCIe 10

  • 900 mm
