8 x 2,5 pouces SAS/SATA + 16 x 2,5 pouces NVMe

La présente rubrique fournit des informations sur le cheminement des câbles pour la configuration 8 x 2,5 pouces SAS/SATA + 16 x 2,5 pouces NVMe.

Les numéros de configuration du tableau ci-dessous ne figurent qu'à des fins descriptives.
Config. du fond de panierContrôleur de stockageN° de config.
8 x 2,5 pouces SAS/SATA + 16 x 2,5 pouces NVMe (fond de panier 1 + fond de panier 2 + fond de panier 3)1 SFF 8i/16i1
1 x CFF 16i2

Cheminement des câbles NVMe (config. 1/2)

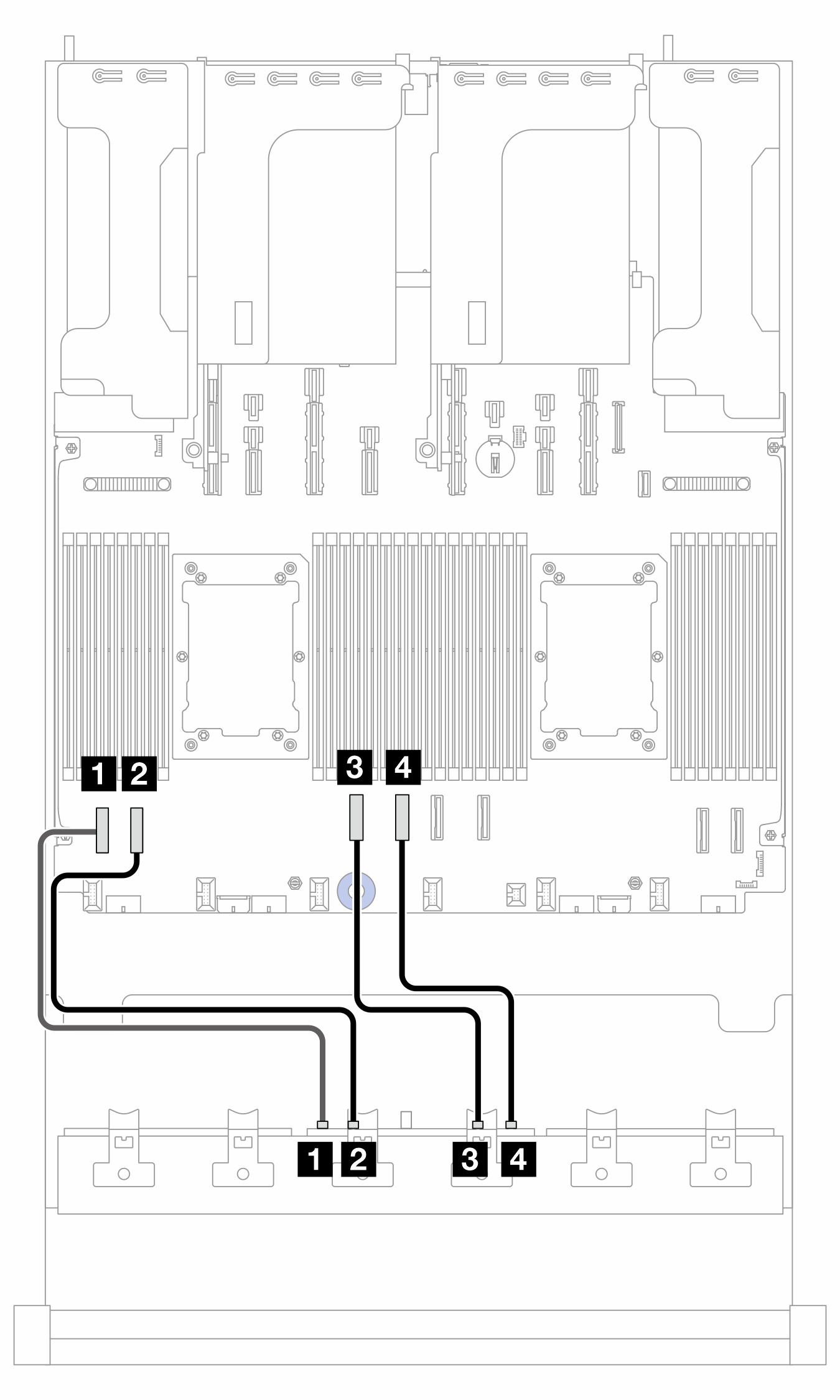

Figure 1. Cheminement des câbles vers le fond de panier 2 quand deux processeurs sont installés

Figure 2. Cheminement des câbles vers le fond de panier 2 quand un seul processeur est installé

2P : deux processeurs ; 1P : un processeur
De (fond de panier 2)Vers (carte du processeur)Longueur de câble
2P1P
1 NVMe 0-11 PCIe 81 PCIe 11A
  • 350 mm (PCIe 8)

  • 820 mm (PCIe 11A)

2 NVMe 2-32 PCIe 72 PCIe 11B
  • 350 mm (PCIe 7)

  • 820 mm (PCIe 11B)

3 NVMe 4 à 53 PCIe 63 PCIe 4
  • 250 mm

4 NVMe 6 à 74 PCIe 54 PCIe 3
  • 250 mm

Figure 3. Cheminement des câbles vers le fond de panier 3 quand deux processeurs sont installés

Figure 4. Cheminement des câbles vers le fond de panier 3 quand un seul processeur est installé

2P : deux processeurs ; 1P : un processeur
De (BP3)Vers (carte du processeur)Longueur de câble
2P1P
1 NVMe 0-11 PCIe 41 PCIe 2
  • 350 mm

2 NVMe 2-32 PCIe 32 PCIe 1
  • 350 mm

3 NVMe 4 à 53 PCIe 23 PCIe 9A
  • 350 mm (PCIe 2)

  • 600 mm (PCIe 9A)

4 NVMe 6 à 74 PCIe 14 PCIe 9B
  • 350 mm (PCIe 1)

  • 600 mm (PCIe 9B)

Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 1)

Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.
Figure 5. Cheminement des câbles vers l’adaptateur SFF 8i/16i

À partir deVersLongueur de câble
1 Fond de panier 1 : SAS1 Adaptateur 8i/16i :
  • Gen 4 : C0

  • Gen 3 : C0C1

900 mm

Cheminement des câbles vers l’adaptateur CFF 16i (config. 2)

Figure 6. Cheminement des câbles lorsque deux processeurs sont installés

Figure 7. Cheminement des câbles lorsqu’un processeur est installé

PB : carte du processeur; 2P : deux processeurs ; 1P : un processeur
De (adaptateur CFF 16i)VersLongueur de câble
2P1P
1 POWER1 PB: RAID PWR1a PB: RAID PWR
  • 2P : 210 mm

  • 1P : 300/800 mm

1b Fond de panier : Alimentation 14
2a C02 Fond de panier 1 : SAS2 Fond de panier 1 : SAS
  • 140/140 mm

2b C1
3 MB (CFF INPUT)3 Fond de panier : PCIe 143 Fond de panier : PCIe 10
  • 900 mm
