8/16/24 x 2,5 pouces SAS/SATA
La présente rubrique fournit des informations sur le cheminement des câbles pour la configuration SAS/SATA 8 x 2,5 pouces/16 x 2,5 pouces/24 x 2,5 pouces.
Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 1/3/4/6/7)
Cheminement des câbles vers l’adaptateur CFF 16i (config. 2/5/8)
Les numéros de configuration du tableau ci-dessous ne figurent qu'à des fins descriptives.
| Config. du fond de panier | Contrôleur de stockage | N° de config. |
|---|---|---|
| 8 x 2,5 pouces SAS/SATA (fond de panier 1) | 1 SFF 8i/16i | 1 |
| 1 x CFF 16i | 2 | |
| 16 x 2,5 pouces SAS/SATA (fond de panier 1 + fond de panier 2) | 2 x SFF 8i | 3 |
| 1 x SFF 16i | 4 | |
| 1 x CFF 16i | 5 | |
| 24 x 2,5 pouces SAS/SATA (fond de panier 1 + fond de panier 2 + fond de panier 3) | 3 x SFF 8i | 6 |
| SFF 16i + 8i | 7 | |
| SFF 8i + CFF 16i | 8 |
Cheminement des câbles vers l’adaptateur SFF 8i/16i (config. 1/3/4/6/7)
Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.
Le câble 3 n’est nécessaire que dans la configuration 3 x SFF 8i ou SFF 16i + 8i.

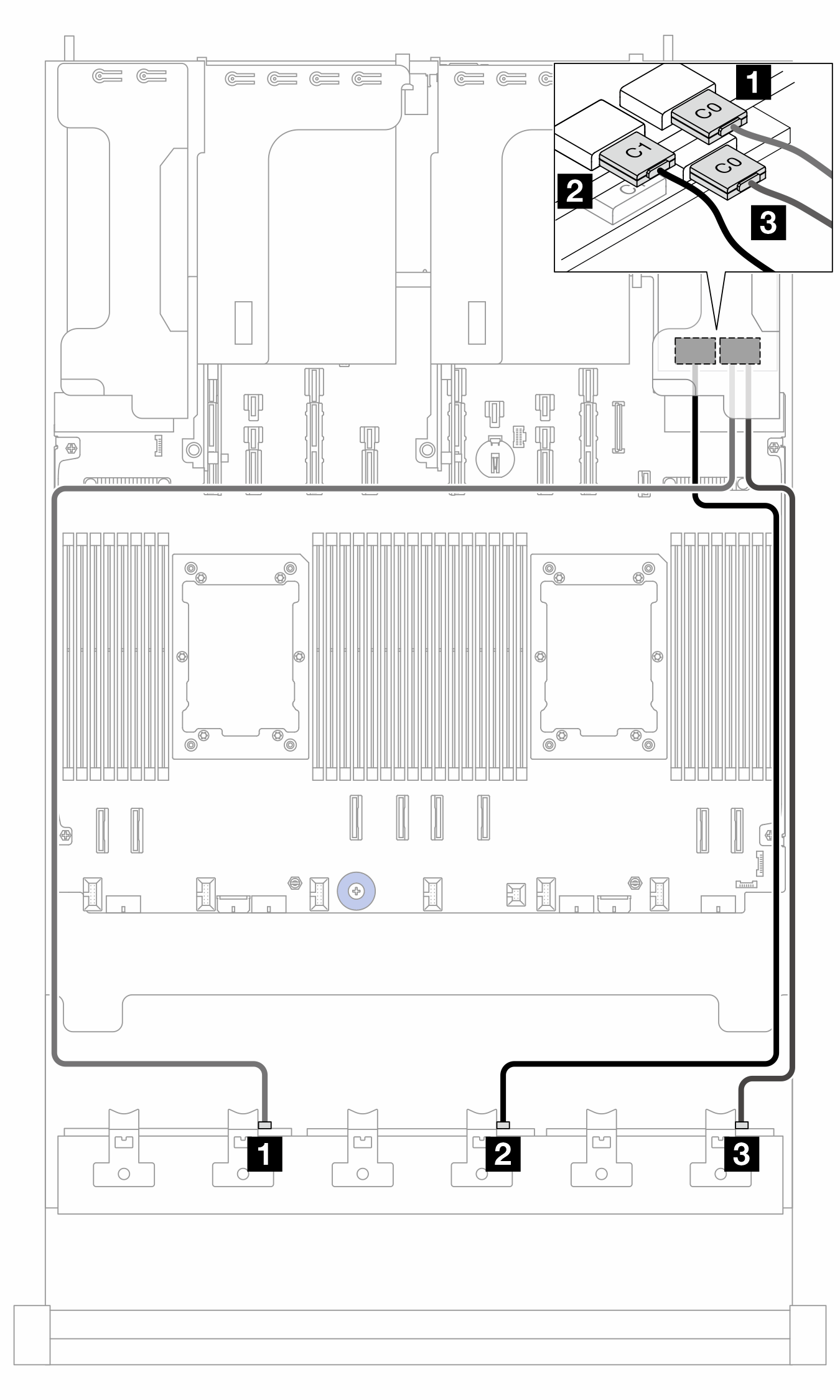

Figure 1. Cheminement des câbles vers l’adaptateur SFF 8i/16i
| À partir de | Vers | Longueur de câble | |
|---|---|---|---|
| 1 Fond de panier 1 : SAS | 1 Adaptateur 8i :
| 1 Adaptateur 16i :
| 900 mm |
| 2 Fond de panier 2 : SAS | 2 Adaptateur 8i :
| 2
| 900 mm |
| 3 Fond de panier 3 : SAS | 3 Adaptateur 8i :
| 3 Adaptateur 8i :
| 900 mm |
Cheminement des câbles vers l’adaptateur CFF 16i (config. 2/5/8)

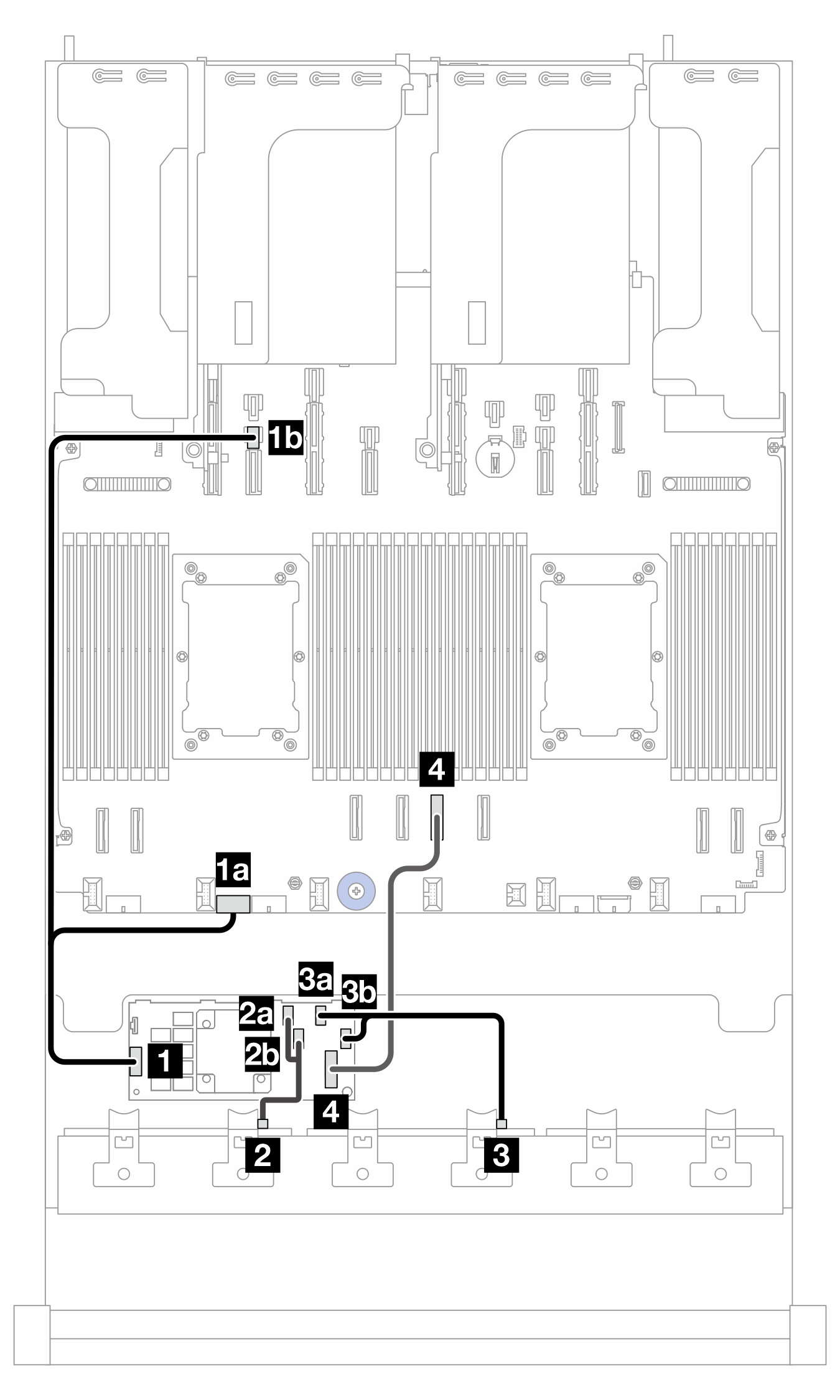

Figure 2. Cheminement des câbles lorsque deux processeurs sont installés  | Figure 3. Cheminement des câbles lorsqu’un processeur est installé  |
2P : deux processeurs ; 1P : un processeur; PB : carte du processeur
| De (adaptateur CFF 16i) | Vers | Longueur de câble | |
|---|---|---|---|
| 2P | 1P | ||
| 1 POWER | 1 PB: RAID PWR | 1a PB: RAID PWR |
|
| 1b Fond de panier : Alimentation 14 | |||
| 2a C0 | 2 Fond de panier 1 : SAS | 2 Fond de panier 1 : SAS | 140/140 mm |
| 2b C1 | |||
| 3a C2 | 3 Fond de panier 2 : SAS | 3 Fond de panier 2 : SAS | 140/140 mm |
| 3b C3 | |||
| 4 MB (CFF INPUT) | 4 Fond de panier : PCIe 4 | 4 Fond de panier : PCIe 4 | 450 mm |
Cheminement des câbles vers l’adaptateur SFF 8i (config. 8)
Remarque
L'emplacement de l'adaptateur et des connecteurs de câble sur l'adaptateur peut différer de ceux affichés sur l'illustration. Pour plus de détails, voir le tableau ci-dessous.
Figure 4. Cheminement des câbles vers l’adaptateur SFF 8i
| À partir de | Vers | Longueur de câble |
|---|---|---|
| 1 Fond de panier 3 : SAS | 1 Adaptateur 8i : C0 | 900 mm |
